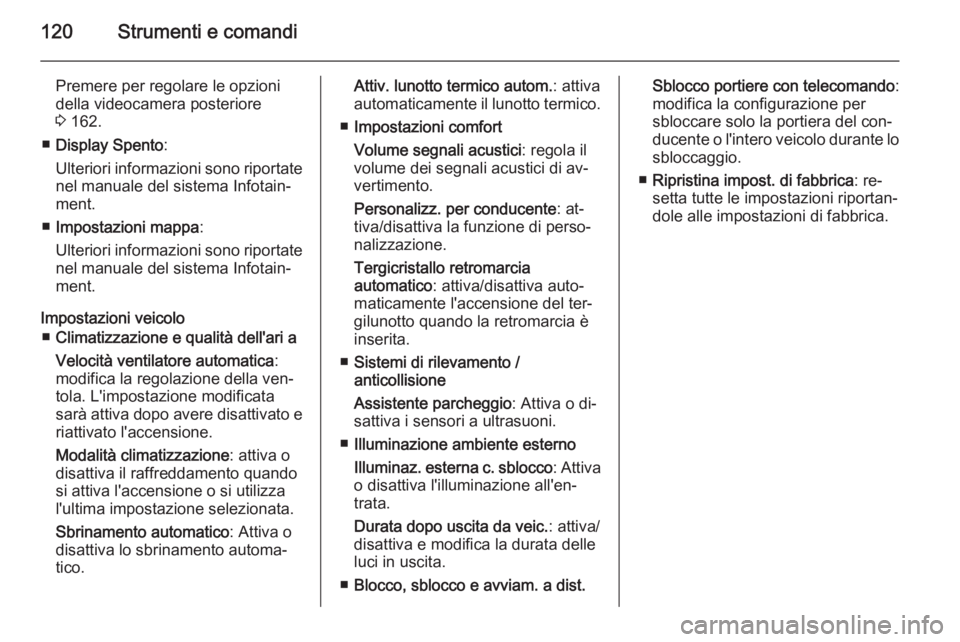

120Strumenti e comandi
Premere per regolare le opzioni
della videocamera posteriore
3 162.
■ Display Spento :
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐ ment.
■ Impostazioni mappa :
Ulteriori informazioni sono riportate nel manuale del sistema Infotain‐
ment.
Impostazioni veicolo ■ Climatizzazione e qualità dell'ari a
Velocità ventilatore automatica :
modifica la regolazione della ven‐
tola. L'impostazione modificata
sarà attiva dopo avere disattivato e
riattivato l'accensione.
Modalità climatizzazione : attiva o
disattiva il raffreddamento quando
si attiva l'accensione o si utilizza
l'ultima impostazione selezionata.
Sbrinamento automatico : Attiva o
disattiva lo sbrinamento automa‐
tico.Attiv. lunotto termico autom. : attiva
automaticamente il lunotto termico.
■ Impostazioni comfort
Volume segnali acustici : regola il
volume dei segnali acustici di av‐ vertimento.
Personalizz. per conducente : at‐
tiva/disattiva la funzione di perso‐
nalizzazione.
Tergicristallo retromarcia
automatico : attiva/disattiva auto‐
maticamente l'accensione del ter‐
gilunotto quando la retromarcia è
inserita.
■ Sistemi di rilevamento /
anticollisione
Assistente parcheggio : Attiva o di‐
sattiva i sensori a ultrasuoni.
■ Illuminazione ambiente esterno
Illuminaz. esterna c. sblocco : Attiva
o disattiva l'illuminazione all'en‐
trata.
Durata dopo uscita da veic. : attiva/
disattiva e modifica la durata delle luci in uscita.
■ Blocco, sblocco e avviam. a dist.Sblocco portiere con telecomando :
modifica la configurazione per
sbloccare solo la portiera del con‐
ducente o l'intero veicolo durante lo
sbloccaggio.
■ Ripristina impost. di fabbrica : re‐
setta tutte le impostazioni riportan‐
dole alle impostazioni di fabbrica.

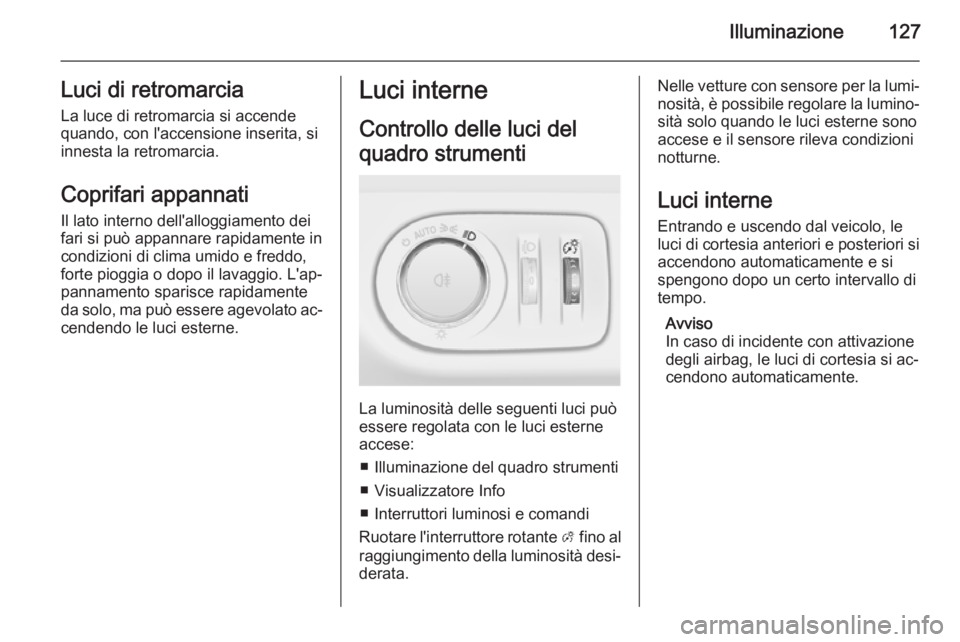

Illuminazione127Luci di retromarciaLa luce di retromarcia si accende
quando, con l'accensione inserita, si
innesta la retromarcia.
Coprifari appannati
Il lato interno dell'alloggiamento dei fari si può appannare rapidamente incondizioni di clima umido e freddo,
forte pioggia o dopo il lavaggio. L'ap‐
pannamento sparisce rapidamente
da solo, ma può essere agevolato ac‐ cendendo le luci esterne.Luci interne
Controllo delle luci del
quadro strumenti
La luminosità delle seguenti luci può
essere regolata con le luci esterne accese:
■ Illuminazione del quadro strumenti■ Visualizzatore Info
■ Interruttori luminosi e comandi
Ruotare l'interruttore rotante A fino al
raggiungimento della luminosità desi‐
derata.
Nelle vetture con sensore per la lumi‐
nosità, è possibile regolare la lumino‐ sità solo quando le luci esterne sono
accese e il sensore rileva condizioni
notturne.
Luci interne Entrando e uscendo dal veicolo, le
luci di cortesia anteriori e posteriori si
accendono automaticamente e si
spengono dopo un certo intervallo di
tempo.
Avviso
In caso di incidente con attivazione
degli airbag, le luci di cortesia si ac‐
cendono automaticamente.

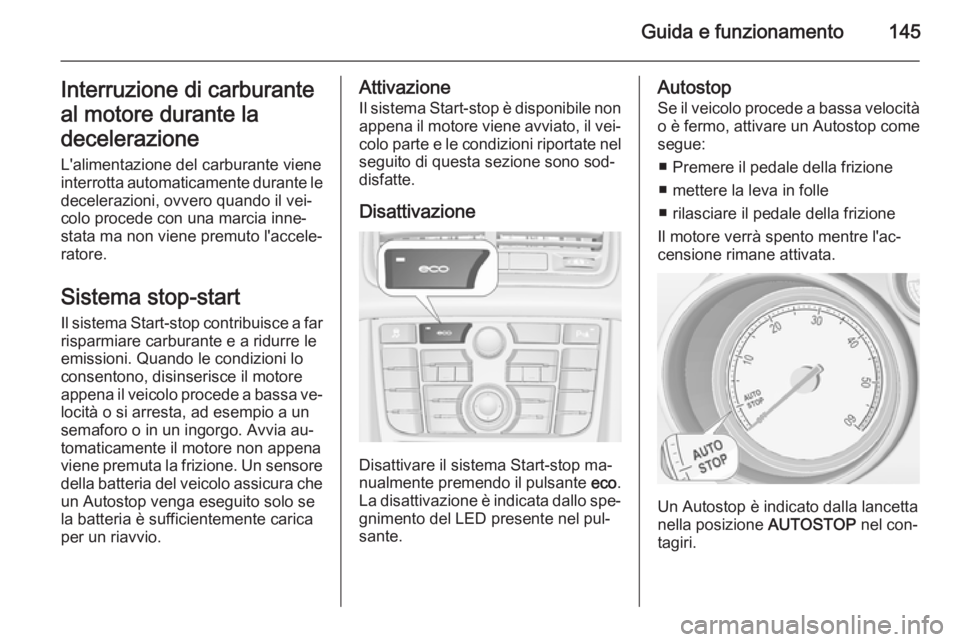

Guida e funzionamento145Interruzione di carburante
al motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.
Sistema stop-start Il sistema Start-stop contribuisce a far
risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐ locità o si arresta, ad esempio a un
semaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria del veicolo assicura che un Autostop venga eseguito solo se
la batteria è sufficientemente carica per un riavvio.Attivazione
Il sistema Start-stop è disponibile non
appena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel seguito di questa sezione sono sod‐
disfatte.
Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo il pulsante eco.
La disattivazione è indicata dallo spe‐ gnimento del LED presente nel pul‐
sante.
Autostop
Se il veicolo procede a bassa velocità o è fermo, attivare un Autostop come
segue:
■ Premere il pedale della frizione
■ mettere la leva in folle
■ rilasciare il pedale della frizione
Il motore verrà spento mentre l'ac‐ censione rimane attivata.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.

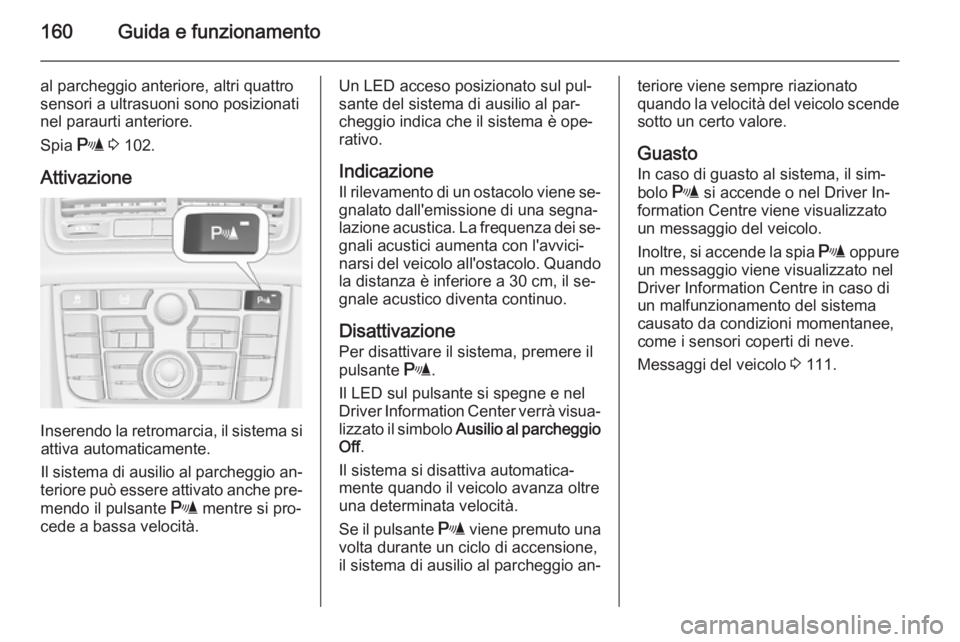

160Guida e funzionamento
al parcheggio anteriore, altri quattro
sensori a ultrasuoni sono posizionati
nel paraurti anteriore.
Spia r 3 102.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Il sistema di ausilio al parcheggio an‐
teriore può essere attivato anche pre‐
mendo il pulsante r mentre si pro‐
cede a bassa velocità.
Un LED acceso posizionato sul pul‐
sante del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.
Indicazione
Il rilevamento di un ostacolo viene se‐
gnalato dall'emissione di una segna‐
lazione acustica. La frequenza dei se‐
gnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando la distanza è inferiore a 30 cm, il se‐
gnale acustico diventa continuo.
Disattivazione
Per disattivare il sistema, premere il
pulsante r.
Il LED sul pulsante si spegne e nel
Driver Information Center verrà visua‐ lizzato il simbolo Ausilio al parcheggio
Off .
Il sistema si disattiva automatica‐
mente quando il veicolo avanza oltre
una determinata velocità.
Se il pulsante r viene premuto una
volta durante un ciclo di accensione,
il sistema di ausilio al parcheggio an‐teriore viene sempre riazionato
quando la velocità del veicolo scende sotto un certo valore.
Guasto
In caso di guasto al sistema, il sim‐
bolo r si accende o nel Driver In‐
formation Centre viene visualizzato
un messaggio del veicolo.
Inoltre, si accende la spia r oppure
un messaggio viene visualizzato nel
Driver Information Centre in caso di
un malfunzionamento del sistema
causato da condizioni momentanee, come i sensori coperti di neve.
Messaggi del veicolo 3 111.

Guida e funzionamento161

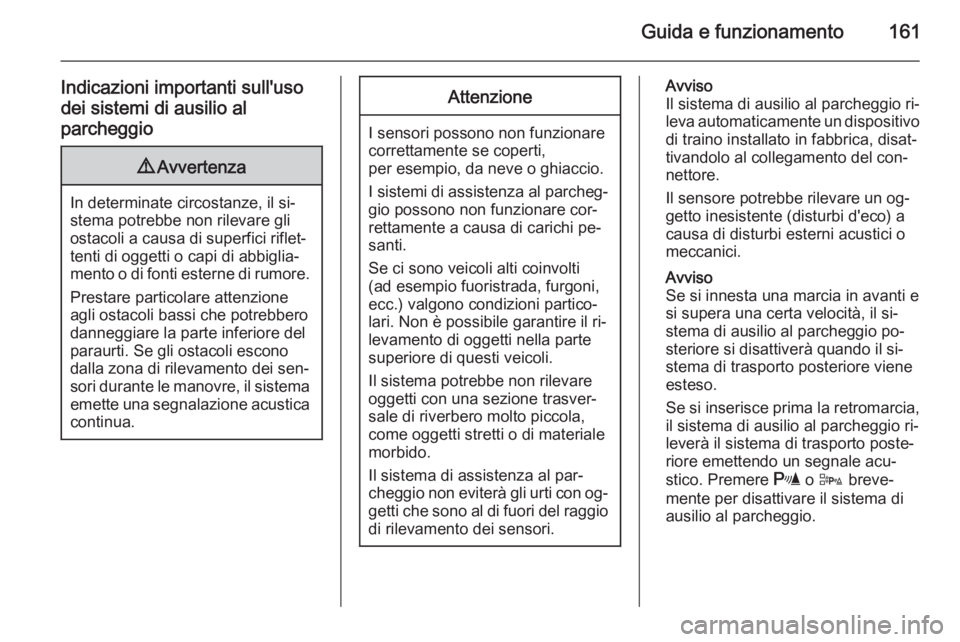

Indicazioni importanti sull'uso
dei sistemi di ausilio al
parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti. Se gli ostacoli escono
dalla zona di rilevamento dei sen‐
sori durante le manovre, il sistema emette una segnalazione acustica
continua.
Attenzione
I sensori possono non funzionare
correttamente se coperti,
per esempio, da neve o ghiaccio.
I sistemi di assistenza al parcheg‐ gio possono non funzionare cor‐
rettamente a causa di carichi pe‐
santi.
Se ci sono veicoli alti coinvolti
(ad esempio fuoristrada, furgoni,
ecc.) valgono condizioni partico‐
lari. Non è possibile garantire il ri‐
levamento di oggetti nella parte
superiore di questi veicoli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
Il sistema di assistenza al par‐
cheggio non eviterà gli urti con og‐
getti che sono al di fuori del raggio di rilevamento dei sensori.
Avviso
Il sistema di ausilio al parcheggio ri‐ leva automaticamente un dispositivo
di traino installato in fabbrica, disat‐
tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐ getto inesistente (disturbi d'eco) a
causa di disturbi esterni acustici o
meccanici.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il si‐
stema di ausilio al parcheggio po‐
steriore si disattiverà quando il si‐ stema di trasporto posteriore viene
esteso.
Se si inserisce prima la retromarcia, il sistema di ausilio al parcheggio ri‐
leverà il sistema di trasporto poste‐
riore emettendo un segnale acu‐
stico. Premere r o D breve‐
mente per disattivare il sistema di ausilio al parcheggio.

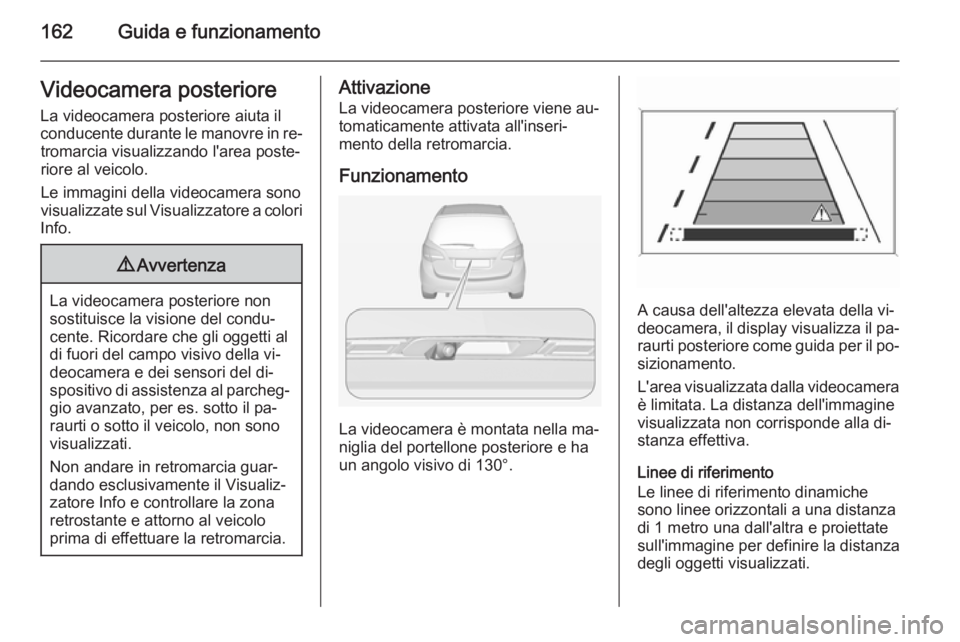

162Guida e funzionamentoVideocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in re‐ tromarcia visualizzando l'area poste‐riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.
A causa dell'altezza elevata della vi‐ deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.

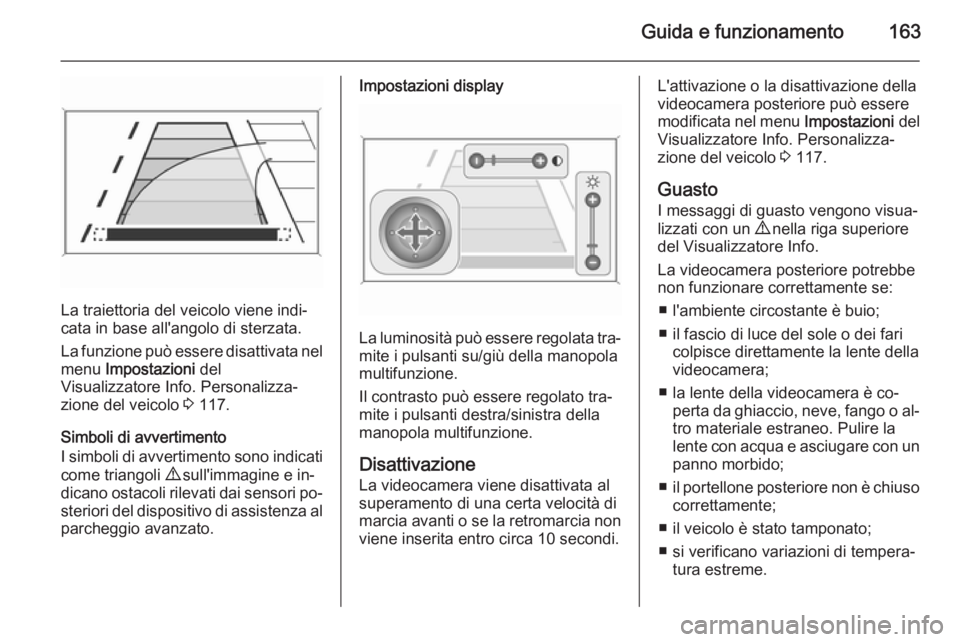

Guida e funzionamento163
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 117.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 117.
Guasto I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.

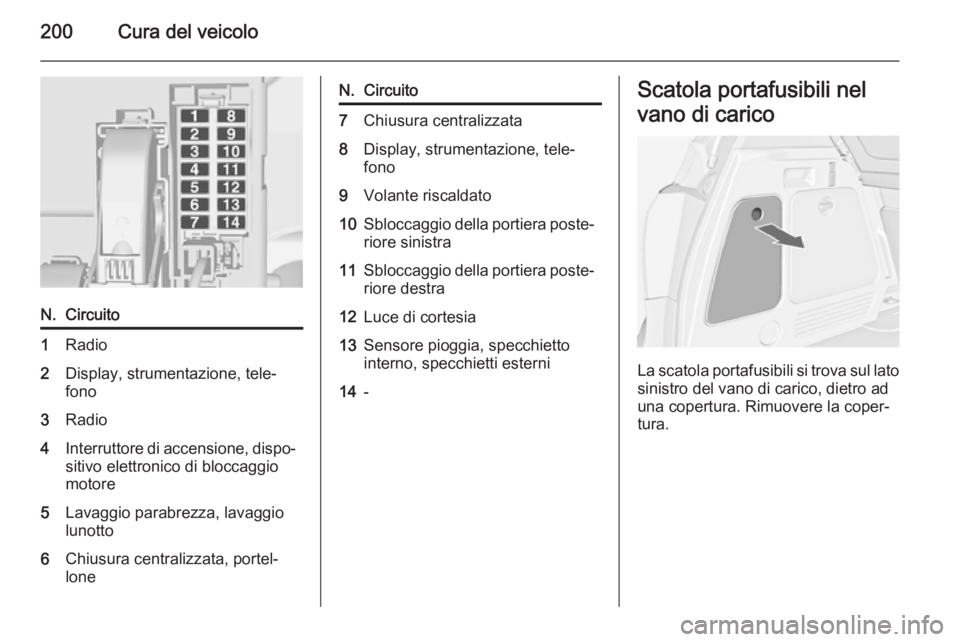

200Cura del veicolo
N.Circuito1Radio2Display, strumentazione, tele‐
fono3Radio4Interruttore di accensione, dispo‐ sitivo elettronico di bloccaggio
motore5Lavaggio parabrezza, lavaggio
lunotto6Chiusura centralizzata, portel‐
loneN.Circuito7Chiusura centralizzata8Display, strumentazione, tele‐
fono9Volante riscaldato10Sbloccaggio della portiera poste‐ riore sinistra11Sbloccaggio della portiera poste‐
riore destra12Luce di cortesia13Sensore pioggia, specchietto
interno, specchietti esterni14-Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.
