2013 Peugeot Partner Tepee Betriebsanleitung (in German)

159
PANNENHILFE
7


Austausch der Sicherungen



SICHERUNGEN - INNENRAUM

Sicherungen
F

Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

160


Austausch der Sicherungen



SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen
F

Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

161
PANNENHILFE
7


Austausch der Scheibenwischerblätter



Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger als
eine Minute danach Scheibenwischer
einschalten (Schalter nach unten).
Sie bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben

- Wischerblatt lösen und entfernen

- Neues Wischerblatt montieren

- Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren und Arm
wieder abklappen.



AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

162

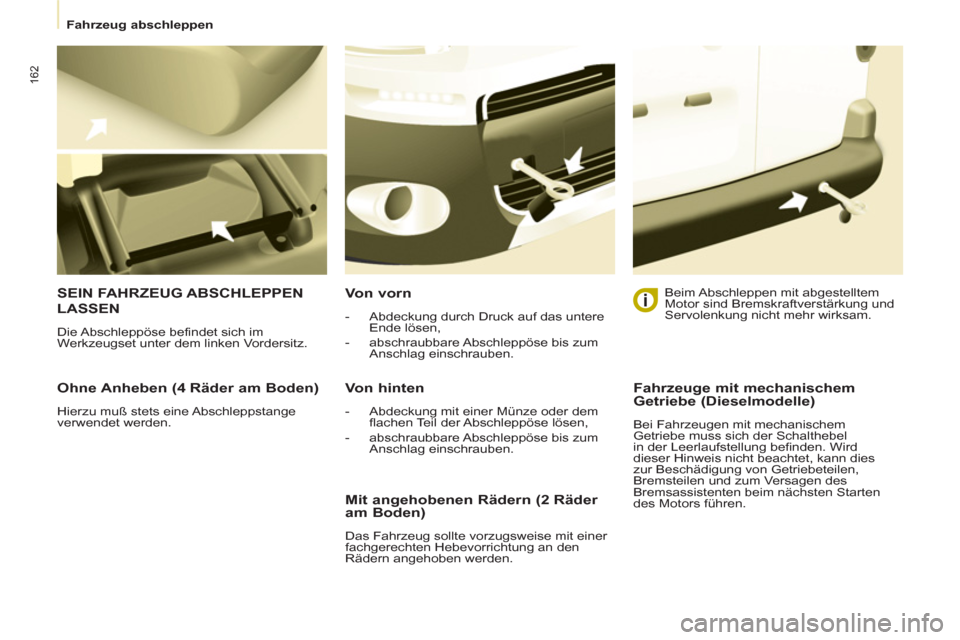

Fahrzeug abschleppen



Ohne Anheben (4 Räder am Boden)

Hierzu muß stets eine Abschleppstange
verwendet werden.

SEIN FAHRZEUG ABSCHLEPPEN LASSEN

Die Abschleppöse befindet sich im
Werkzeugset unter dem linken Vordersitz.

Von vorn



- Abdeckung durch Druck auf das untere
Ende lösen,

- abschraubbare Abschleppöse bis zum
Anschlag einschrauben.



Von hinten



- Abdeckung mit einer Münze oder dem
flachen Teil der Abschleppöse lösen,

- abschraubbare Abschleppöse bis zum
Anschlag einschrauben.

Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Mit angehobenen Rädern (2 Räder
am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den
Rädern angehoben werden.


Fahrzeuge mit mechanischem
Getriebe (Dieselmodelle)
Bei Fahrzeugen mit mechanischem
Getriebe muss sich der Schalthebel
in der Leerlaufstellung befinden. Wird
dieser Hinweis nicht beachtet, kann dies
zur Beschädigung von Getriebeteilen,
Bremsteilen und zum Versagen des
Bremsassistenten beim nächsten Starten
des Motors führen.

163
PANNENHILFE

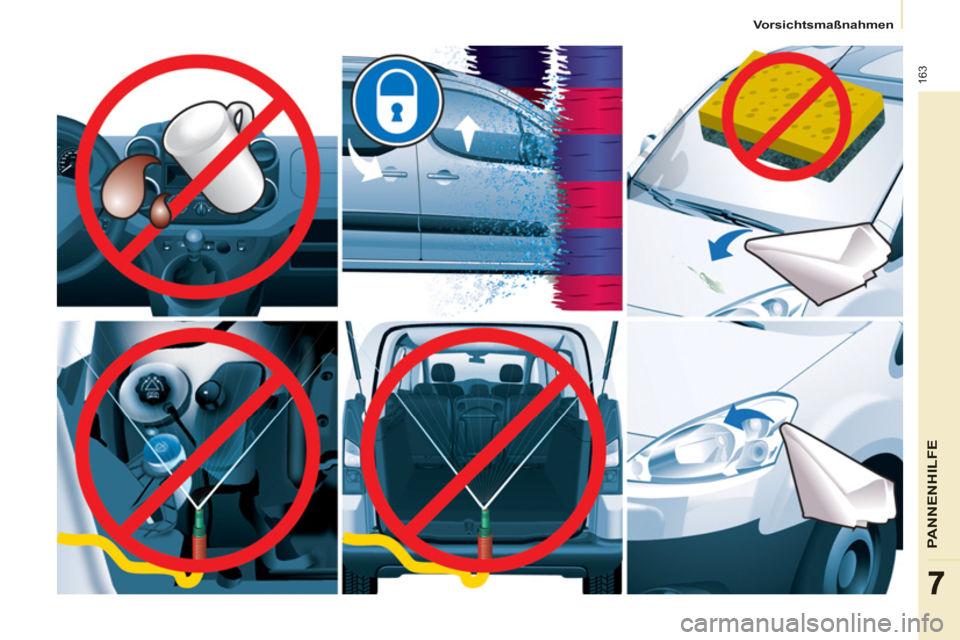

Vorsichtsmaßnahmen

77

164

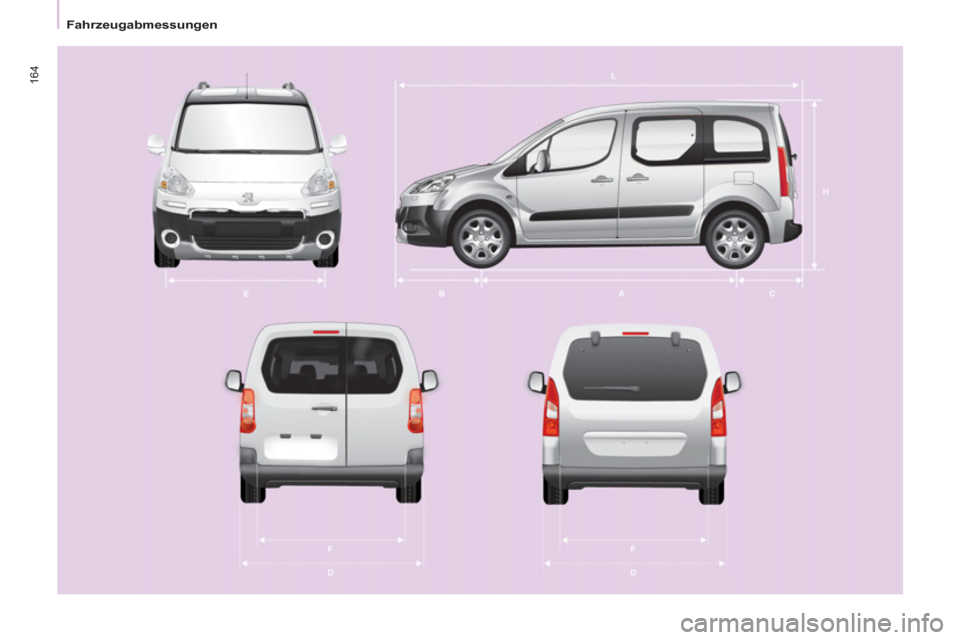

Fahrzeugabmessungen

165


Fahrzeugabmessungen

TECHNI
SCHE DATE
N
8

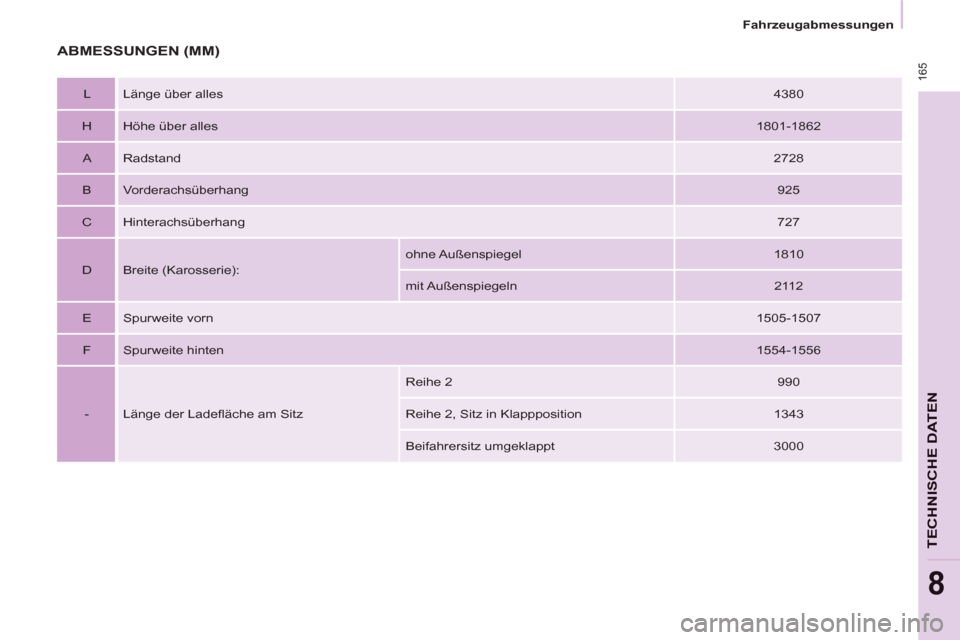

ABMESSUNGEN (MM)


L Länge über alles

4380

H Höhe über alles

1801-1862

A Radstand

2728

B Vorderachsüberhang

925

C Hinterachsüberhang

727

D Breite (Karosserie): ohne Außenspiegel
1810
mit Außenspiegeln
2112

E Spurweite vorn

1505-1507

F Spurweite hinten

1554-1556

- Länge der Ladefläche am Sitz Reihe 2
990
Reihe 2, Sitz in Klappposition
1343
Beifahrersitz umgeklappt
3000

166


Fahrzeugabmessungen






HECKTÜREN (mm)



M
Max. Ladekantenhöhe mit Bereifung 205/65 R15 und
Klappenverkleidung
582






Flügeltüren
Heckklappe

klein
groß




N Nutzhöhe der Öffnung (Karosserie)
1118

O Breite
495
543
1582
