2013 Peugeot Partner Tepee airbag off

2

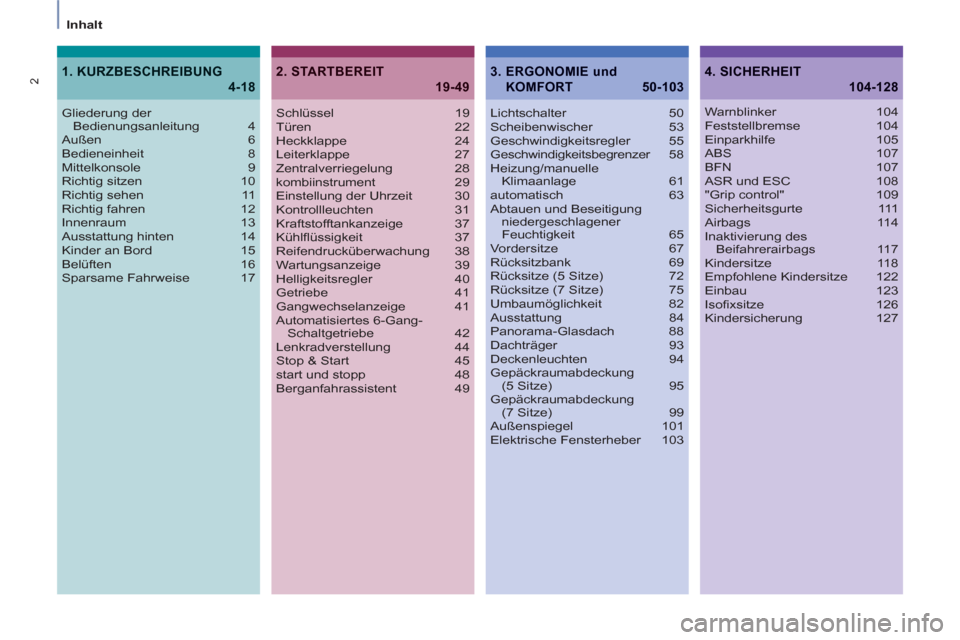

Inhalt
Schlüssel 19
Türen 22
Heckklappe 24
Leiterklappe 27
Zentralverriegelung 28
kombiinstrument 29
Einstellung der Uhrzeit 30
Kontrollleuchten 31
Kraftstofftankanzeige 37
Kühlflüssigkeit 37
Reifendrucküberwachung 38
Wartungsanzeige 39
Helligkeitsregler 40
Getriebe 41
Gangwechselanzeige 41
Automatisiertes 6-Gang-
Schaltgetriebe 42
Lenkradverstellung 44
Stop & Start 45
start und stopp 48
Berganfahrassistent 49Lichtschalter 50
Scheibenwischer 53
Geschwindigkeitsregler 55
Geschwindigkeitsbegrenzer 58
Heizung/manuelle
Klimaanlage 61
automatisch 63
Abtauen und Beseitigung
niedergeschlagener
Feuchtigkeit 65
Vordersitze 67
Rücksitzbank 69
Rücksitze (5 Sitze) 72
Rücksitze (7 Sitze) 75
Umbaumöglichkeit 82
Ausstattung 84
Panorama-Glasdach 88
Dachträger 93
Deckenleuchten 94
Gepäckraumabdeckung
(5 Sitze) 95
Gepäckraumabdeckung
(7 Sitze) 99
Außenspiegel 101
Elektrische Fensterheber 103
2. STARTBEREIT19-494. SICHERHEIT 104-128
Gliederung der
Bedienungsanleitung 4
Außen 6
Bedieneinheit 8
Mittelkonsole 9
Richtig sitzen 10
Richtig sehen 11
Richtig fahren 12
Innenraum 13
Ausstattung hinten 14
Kinder an Bord 15
Belüften 16
Sparsame Fahrweise 17
1. KURZBESCHREIBUNG4-18
Warnblinker 104
Feststellbremse 104
Einparkhilfe 105
ABS 107
BFN 107
ASR und ESC 108
"Grip control" 109
Sicherheitsgurte 111
Airbags 114
Inaktivierung des
Beifahrerairbags 117
Kindersitze 118
Empfohlene Kindersitze 122
Einbau 123
Isofixsitze 126
Kindersicherung 127
3. ERGONOMIE undKOMFORT 50-103

8


Innen



BEDIENEINHEIT



1.
Lichtschalter und Blinker

2.
Kombiinstrument mit Anzeige

3.
Schalter für Scheibenwischer,
Scheibenwaschanlage und
Bordcomputer

4.
Zündschloss

5.
Bedienung für Autoradio

6.
Fahrerairbag, Hupe

7.
Höhen- und Tiefenverstellung des
Lenkrads

8.
Schalter für Geschwindigkeitsregler
und -begrenzer

9.
Schalterplatte, Einparkhilfe,
Scheinwerfer-Leuchtweitenverstellung,
ESP, STOP & START

10.
Öffnung der Motorhaube

11 .
Elektrische Einstellung der
Außenspiegel

33
STARTBEREIT
22


Bedienungseinheit


Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung


Front- / Seiten-
Airbag
blinkt oder
leuchtet
dauerhaft . Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von einem
PEUGEOT-Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen. Siehe Abschnitt 4,
Unterabschnitt "Airbags".

Inaktivierung
des Beifahrer-
Airbags
leuchtet . gewünschte Inaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an Bord".


Kraftstoffreserve


leuchtet, der
Zeiger der
Anzeige befindet
sich im roten
Bereich . Beim ersten Aufleuchten
sind ca. 8 Liter noch im Tank
übrig, je nach Fahrstil und
Motorisierung. Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlenden Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufleuchten und zwar so lange nicht
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60 Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt . Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her. Siehe
Abschnitt 6, Unterabschnitt "Kraftstoff".

Abgasentgiftungssystem
EOBD
blinkt oder
leuchtet
dauerhaft . Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von einem
Vertreter des PEUGEOT- Händlernetzes oder von einer
qualifizierten Fachwerkstatt über-prüfen lassen.

Batterieladung
leuchtet . Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw. Siehe
Abschnitt 7, Unterabschnitt "Batterie".
blinkt . Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung . Defekt im Stromkreislauf,
Fehlfunktion der Zündung oder
der Einspritzung Von einem Vertreter des PEUGEOT- Händlernetzes
oder von einer qualifizierten Fachwerkstatt über-prüfen
lassen.

111
SICHERHEI
T
4


Sicherheitsgurte


SICHERHEITSGURTE

Höhenverstellung

Drücken Sie das Gleitstück mit der
Gurtumlenkung an der Fahrer- und
Beifahrerseite (beim Einzelsitz) zusammen
und verschieben Sie es.


Gurt anlegen

Ziehen Sie den Gurt zu sich heran und
stecken Sie den Riegel ins Gurtschloss.
Prüfen Sie, ob der Gurt richtig eingerastet
ist, indem Sie daran ziehen.


Warnleuchte für nicht angelegten Gurt
auf der Fahrerseite
Gurt öffnen

Drücken Sie den roten Knopf.
Beim Starten des Fahrzeugs
leuchtet diese Warnleuchte auf,
wenn der Fahrer seinen Gurt nicht
angelegt hat.


Was Sie beachten sollten

Der Fahrer muss sich vor Beginn der
Fahrt vergewissern, dass alle Insassen die
Sicherheitsgurte korrekt angelegt haben.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Die Sicherheitsgurte haben einen
automatischen Gurtaufroller, mit dem die
Gurtlänge automatisch an den Körper
angepasst wird.
Benutzen Sie kein Zubehör (Wäsche- oder
andere Klammern, Sicherheitsnadeln, ...),
wodurch die Gurte Spiel haben könnten.
Vergewissern Sie sich nach dem Gebrauch,
dass der Gurt richtig aufgerollt ist.
Achten Sie darauf, dass der Sicherheitsgurt
nach dem Umklappen oder Versetzen eines
Rücksitzes oder einer Rückbank richtig
eingezogen ist und das Gurtschloss frei liegt,
um den Gurt schließen zu können.
Je nach Art und Heftigkeit des Aufpralls kann
das pyrotechnische System vor den Airbags
und unabhängig davon ausgelöst werden.
Es strafft unverzüglich die Gurte, so dass
diese eng am Körper der Insassen anliegen.
Die Auslösung der Gurtstraffer ist mit der
Freisetzung einer leichten unschädlichen
Rauchfahne und einem Geräusch
verbunden, verursacht durch die Aktivierung
der im System eingebauten pyrotechnischen
Patrone.

11 5
SICHERHEI
T
4
11 5
Airbags

Was Sie beachten sollten

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände). Dadurch
könnten diese in ihrer Funktionstüchtigkeit
beeinträchtigt oder die Insassen verletzt
werden.
Lassen Sie die Airbag-Systeme nach
einem Unfall oder Diebstahl des Fahrzeugs
überprüfen.
Eingriffe an den Airbag-Systemen dürfen
nur von Fachkräften des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Werkstatt vorgenommen werden.
Auf den Airbag Abdeckungen dürfen weder
Aufkleber noch sonstige Gegenstände
befestigt werden. Selbst bei Einhaltung
aller genannten Vorsichtsmaßnahmen kann
die Gefahr von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder
Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt sich
nahezu augenblicklich (innerhalb einiger
Millisekunden) und entleert sich daraufhin
ebenso schnell wieder, wobei die warmen
Gase durch dafür vorgesehene Öffnungen
entweichen.
Seitenairbags
Ziehen Sie nur empfohlene Schutzbezüge
über die Sitze, da bei diesen nicht die
Gefahr besteht, dass sie das Entfalten der
Seitenairbags behindern. Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Werkstatt.
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze und kleben Sie nichts
darauf. Dadurch könnten beim Entfalten des
Seitenairbags Verletzungen am Oberkörper
oder am Arm entstehen.
Rücken Sie mit dem Oberkörper möglichst nicht
näher als nötig an die Tür.

Frontairbags
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände
nicht auf das Mittelteil des Lenkrads.
Achten Sie darauf, dass der Beifahrer die
Füße nicht auf das Armaturenbrett legt. Er
könnte beim Entfalten des Airbags schwere
Verletzungen davontragen.
Rauchen Sie nach Möglichkeit nicht, da
beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.

Die Airbags funktionieren nur bei
eingeschalteter Zündung.

Dieses System funktioniert nur einmal.
Bei einem zweiten Aufprall (beim gleichen
oder einem anderen Unfall) funktioniert der
Airbag nicht.
Die Auslösung des oder der Airbags ist mit
der Freisetzung einer leichten Rauchfahne
und einem Geräusch verbunden, verursacht
durch die Aktivierung der im System
eingebauten pyrotechnischen Patrone.
Dieser Rauch ist nicht schädlich, kann
jedoch bei empfindlichen Personen
Reizungen auslösen.
Das Explosionsgeräusch kann kurzzeitig zu
einer leichten Gehörbeeinträchtigung führen.
Beim Einbau eines Kindersitzes
entgegen der Fahrtrichtung muss der
Beifahrerairbag unbedingt inaktiviert
werden. Abschnitt 4, Absatz "Kinder an
Bord".

11 7
SICHERHEI
T
4
11 7
Airbags

Frontairbags

Der Fahrerairbag befindet sich im Mittelteil
des Lenkrades, der Beifahrerairbag im
Armaturenbrett.

Aktivierung
Sie werden gleichzeitig ausgelöst, außer
wenn der Beifahrerairbag deaktiviert ist,
und zwar bei einem heftigen Aufprall
im gesamten Aufprallbereich A
oder
einem Teil desselben in Richtung der
Fahrzeuglängsachse auf horizontaler Ebene
und von vorn nach hinten.
Der Frontairbag entfaltet sich zwischen
den Insassen auf den Vordersitzen
und dem Armaturenbrett, um deren
Schleuderbewegung nach vorn aufzufangen.
Deaktivierung
Nur der Beifahrerairbag kann deaktiviert
werden:


- Stecken Sie den Zündschlüssel
bei ausgeschalteter Zündung
in
den Schalter zur Deaktivierung des
Beifahrerairbags,

- drehen Sie ihn auf "OFF"
,

- ziehen Sie ihn dann aus dieser Position
ab.
Die Airbag-Kontrollleuchte
im Kombiinstrument leuchtet,
solange der Airbag deaktiviert ist.
Bei Dauerleuchten der beiden Airbag-
Kontrollleuchten bitte keinen Kindersitz
entgegen der Fahrtrichtung einbauen.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifizierte
Werkstatt.

Funktionsstörung Frontairbag
Um die Sicherheit Ihres Kindes
zu gewährleisten, müssen Sie
den Beifahrerairbag grundsätzlich
deaktivieren, wenn Sie einen Kindersitz
entgegen der Fahrtrichtung auf dem
Beifahrersitz einbauen. Andernfalls könnte
das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Reaktivierung
In Position "OFF"
wird der Beifahrerairbag
bei einem Aufprall nicht ausgelöst.
Sobald Sie den Kindersitz wieder entfernen,
drehen Sie den Airbagschalter auf "ON"
, um
den Airbag wieder zu aktivieren und so die
Sicherheit des Beifahrers bei einem Aufprall
zu gewährleisten.

Wenn diese Warnleuchte
in Verbindung mit einem
akustischen Signal und einer
Meldung auf dem Bildschirm
aufleuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz oder
eine qualifizierte Werkstatt, um
das System überprüfen zu lassen.

11 9
SICHERHEI
T
4
11 9


Kinder an Bord


Abschnitt 4, Absatz "Airbags".

Der Einbau von Kindersitzen und
das Inaktivieren des Beifahrerairbags
erfolgt bei allen PEUGEOT-Modellen
auf die gleiche Weise.
Wenn der Beifahrerairbag nicht inaktiviert
werden kann, ist der Einbau eines
Kindersitzes entgegen der Fahrtrichtung auf
den vorderen Sitzplätzen streng untersagt.





Beifahrerairbag OFF

Aufkleber, der sich auf der Sonnenblende
des Beifahrers befindet

127
SICHERHEI
T
4
127


Kinder an Bord


EMPFEHLUNGEN FÜRKINDERSITZE

Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum
zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes in
Fahrtrichtung darauf, dass er mit der Lehne
an die Lehne des Fahrzeugsitzes anstößt
und die Kopfstütze nicht im Weg ist. Nur so
ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen müssen,
achten Sie darauf, sie gut zu verstauen oder
zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht in
Fahrtrichtung auf dem Beifahrersitz befördert
werden, außer wenn die hinteren Plätze
bereits von anderen Kindern belegt sind
oder die Rücksitze nicht benutzt werden
können oder keine vorhanden sind.
Deaktivieren Sie den Beifahrerairbag, wenn
ein Kindersitz entgegen der Fahrtrichtung
dort eingebaut ist.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.

Lassen Sie sicherheitshalber:


- niemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,

-
Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll
in der Sonne steht,

- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.


Einbau einer Sitzerhöhung

Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
PEUGEOT empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist.
KINDERSICHERUNG


Die Kindersicherung macht ein Öffnen der
Seitentüren von innen unmöglich.
Manuell
Ein Schild zeigt Ihnen an, wo sich die
Kindersicherung befindet.


- Öffnen Sie die Tür vollständig über den
Druckpunkt hinaus.

- Legen Sie den Hebel an der hinteren
Türkante um.


Elektrisch
Bei eingeschalteter Zündung auf
diesen Knopf drücken. Die Diode
leuchtet auf.

Achtung: Die Kindersicherung
ist unabhängig von der
Zentralverriegelung.
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur kurzzeitig
verlassen.
Es empfiehlt sich, bei jedem Einschalten der
Zündung zu prüfen,ob die Kindersicherung
aktiviert ist.
Im Falle eines heftigen Aufpralls wird die
elektrische Kindersicherung automatisch
deaktiviert.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Kleinkinder vor der Sonne zu
schützen.
