2013 Peugeot Partner Tepee Betriebsanleitung (in German)

79
ERGONOMI
E und
KOMFOR
T
3
Sitze

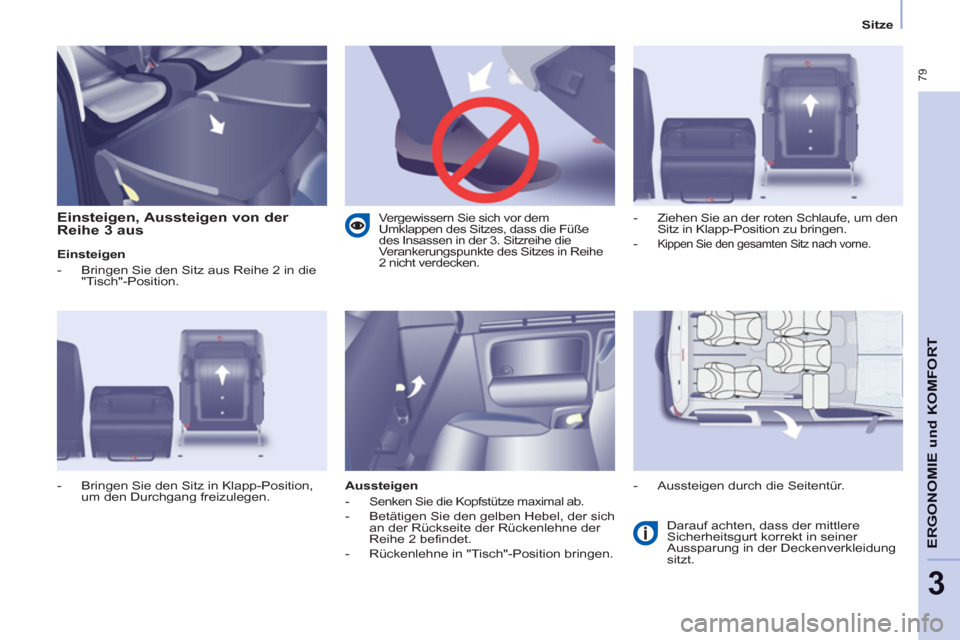

Einsteigen, Aussteigen von der
Reihe 3 aus

Einsteigen


- Bringen Sie den Sitz aus Reihe 2 in die
"Tisch"-Position.

Aussteigen


-
Senken Sie die Kopfstütze maximal ab.

- Betätigen Sie den gelben Hebel, der sich
an der Rückseite der Rückenlehne der
Reihe 2 befindet.

- Rückenlehne in "Tisch"-Position bringen. Darauf achten, dass der mittlere
Sicherheitsgurt korrekt in seiner
Aussparung in der Deckenverkleidung
sitzt.
- Bringen Sie den Sitz in Klapp-Position,
um den Durchgang freizulegen.
- Ziehen Sie an der roten Schlaufe, um den
Sitz in Klapp-Position zu bringen.

-
Kippen Sie den gesamten Sitz nach vorne.


- Aussteigen durch die Seitentür.


Vergewissern Sie sich vor dem
Umklappen des Sitzes, dass die Füße
des Insassen in der 3. Sitzreihe die
Verankerungspunkte des Sitzes in Reihe
2 nicht verdecken.

80
Sitze

Sitz ausbauen


- Schieben Sie gegebenenfalls die
Vordersitze nach vorne.

- Senken Sie die Kopfstütze ab.

- Bringen Sie den Sitz in die Klapp-
Position.

- Kippen Sie den Sitz nach vorne in die
aufrechte Position und heben Sie ihn
aus.

Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.


- Setzen Sie die Haken der Vorderfüße
zwischen die beiden Stäbe.

- Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.

- Ziehen Sie am Hebel, um die
Rückenlehne in die Ausgangsposition zu
bringen.

- Schieben Sie die Kopfstütze nach oben.

Vergewissern Sie sich, dass
weder Gegenstände noch die
Füße eines Insassen hinten die
Verankerungslöcher verdecken und das
korrekte Einrasten des gesamten Sitzes
nicht behindern.



Umbaumöglichkeit des Sitzes, Reihe 2

81
ERGONOMI
E und
KOMFOR
T
3
Sitze

Umbaumöglichkeit des Sitzes, Reihe 3


Sitz ausbauen


- Senken Sie die Kopfstütze ab.

- Bringen Sie den Sitz in Klapp-Position.

- Klappen Sie den gesamten Sitz nach
vorne.

- Fassen Sie den umgeklappten Sitz
von beiden Seiten der Streben aus an,
kippen Sie ihn leicht nach vorne und
heben Sie ihn an.

Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.


- Setzen Sie die Haken der Vorderfüße
zwischen die beiden Stäbe.

- Vergewissern Sie sich, dass weder
Gegenstände noch die Füße der
Insassen die Verankerungslöcher hinten
verdecken und dass der Sicherheitsgurt
gut erreichbar ist und zur Verfügung
steht.

- Klappen Sie den Sitz nach hinten,
um die Verankerungsfüße hinten zu
befestigen.

- Betätigen Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.

- Schieben Sie die Kopfstütze nach oben.




Was Sie beachten sollten

Legen Sie keine harten oder schweren
Gegenstände auf Rückenlehnen ab, die zu
Klapptischen umfunktioniert werden können.
Sie könnten bei einer Notbremsung oder
einem Aufprall zu gefährlichen Geschossen
werden.
Nach den einzelnen Umbauten:


- Kopfstützen nicht ablegen, ohne diese
zu verstauen und an einer Halterung im
Fahrzeug zu befestigen,

- sich vergewissern, dass die
Sicherheitsgurte nach wie vor erreichbar
sind und problemlos angelegt werden
können,

- Insassen dürfen nur Sitze verwenden,
auf denen Sie den Sicherheitsgurt
einstellen und anlegen können.

- Insassen der Reihe 3 müssen darauf
achten, dass sie die Verankerungslöcher
des Sitzes in Reihe 2 nicht verdecken.

- Insassen der Reihe 3 dürfen vor sich
keine Sitze der Reihe 2 in Klapp-Position
haben. Dies soll verhindern, dass sie
sich bei einem versehentlichen Kippen
des Sitzes verletzen.

82
Sitze

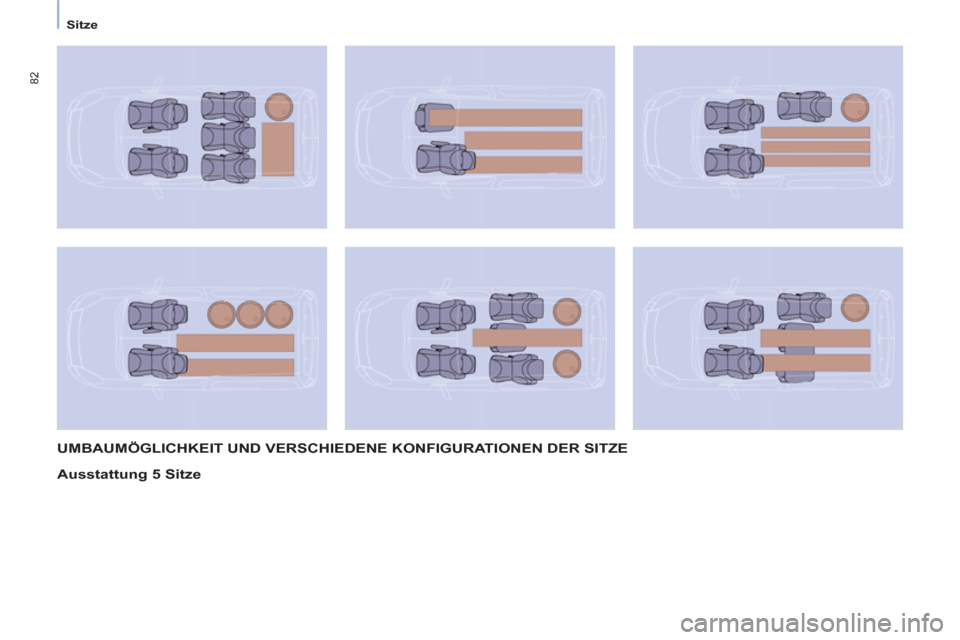

UMBAUMÖGLICHKEIT UND VERSCHIEDENE KONFIGURATIONEN DER SITZE

Ausstattung 5 Sitze

83
ERGONOMI
E und
KOMFOR
T
3
Sitze

Ausstattung 7 Sitze


Die Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.

84


Bordausstattung

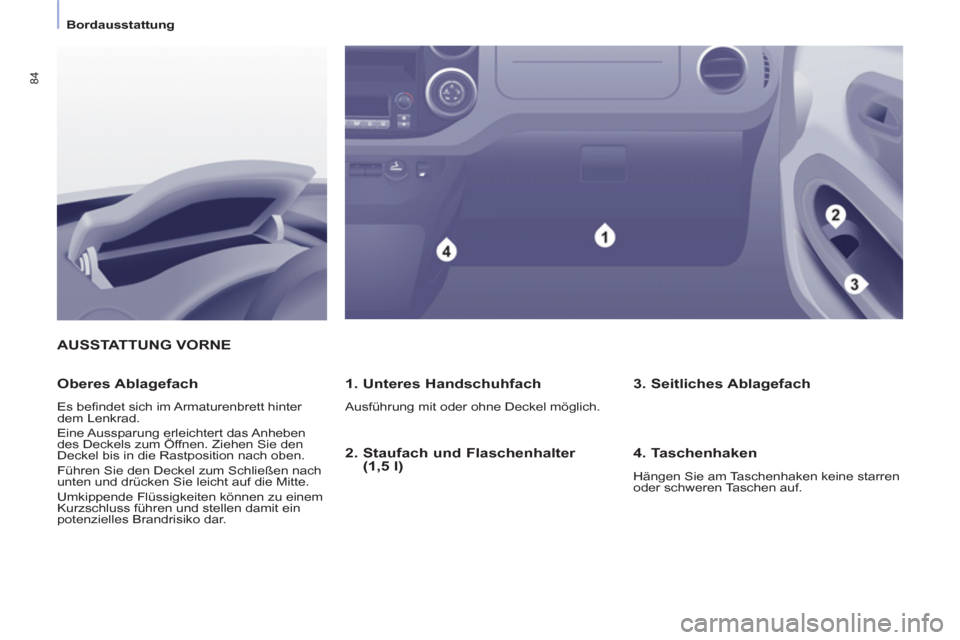

AUSSTATTUNG VORNE

1. Unteres Handschuhfach

Ausführung mit oder ohne Deckel möglich.


Oberes Ablagefach

Es befindet sich im Armaturenbrett hinter
dem Lenkrad.
Eine Aussparung erleichtert das Anheben
des Deckels zum Öffnen. Ziehen Sie den
Deckel bis in die Rastposition nach oben.
Führen Sie den Deckel zum Schließen nach
unten und drücken Sie leicht auf die Mitte.
Umkippende Flüssigkeiten können zu einem
Kurzschluss führen und stellen damit ein
potenzielles Brandrisiko dar.


3. Seitliches Ablagefach

4. Taschenhaken

Hängen Sie am Taschenhaken keine starren
oder schweren Taschen auf.


2. Staufach und Flaschenhalter
(1,5 l)

85
ERGONOMI
E und
KOMFOR
T
3


Bordausstattung

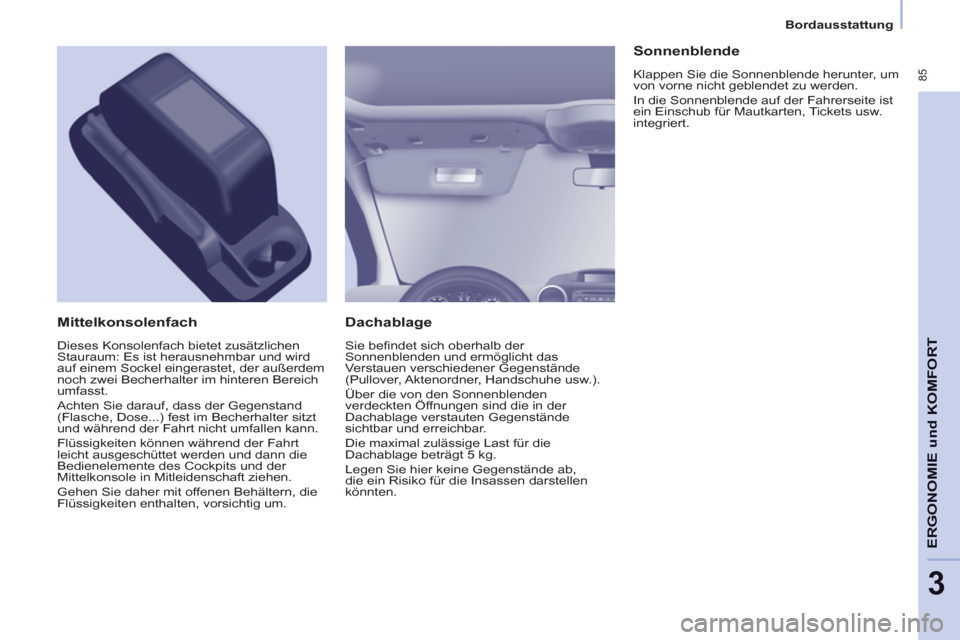

Dachablage

Sie befindet sich oberhalb der
Sonnenblenden und ermöglicht das
Verstauen verschiedener Gegenstände
(Pullover, Aktenordner, Handschuhe usw.).
Über die von den Sonnenblenden
verdeckten Öffnungen sind die in der
Dachablage verstauten Gegenstände
sichtbar und erreichbar.
Die maximal zulässige Last für die
Dachablage beträgt 5 kg.
Legen Sie hier keine Gegenstände ab,
die ein Risiko für die Insassen darstellen
könnten.


Mittelkonsolenfach

Dieses Konsolenfach bietet zusätzlichen
Stauraum: Es ist herausnehmbar und wird
auf einem Sockel eingerastet, der außerdem
noch zwei Becherhalter im hinteren Bereich
umfasst.
Achten Sie darauf, dass der Gegenstand
(Flasche, Dose...) fest im Becherhalter sitzt
und während der Fahrt nicht umfallen kann.
Flüssigkeiten können während der Fahrt
leicht ausgeschüttet werden und dann die
Bedienelemente des Cockpits und der
Mittelkonsole in Mitleidenschaft ziehen.
Gehen Sie daher mit offenen Behältern, die
Flüssigkeiten enthalten, vorsichtig um.


Sonnenblende

Klappen Sie die Sonnenblende herunter, um
von vorne nicht geblendet zu werden.
In die Sonnenblende auf der Fahrerseite ist
ein Einschub für Mautkarten, Tickets usw.
integriert.

86


Bordausstattung

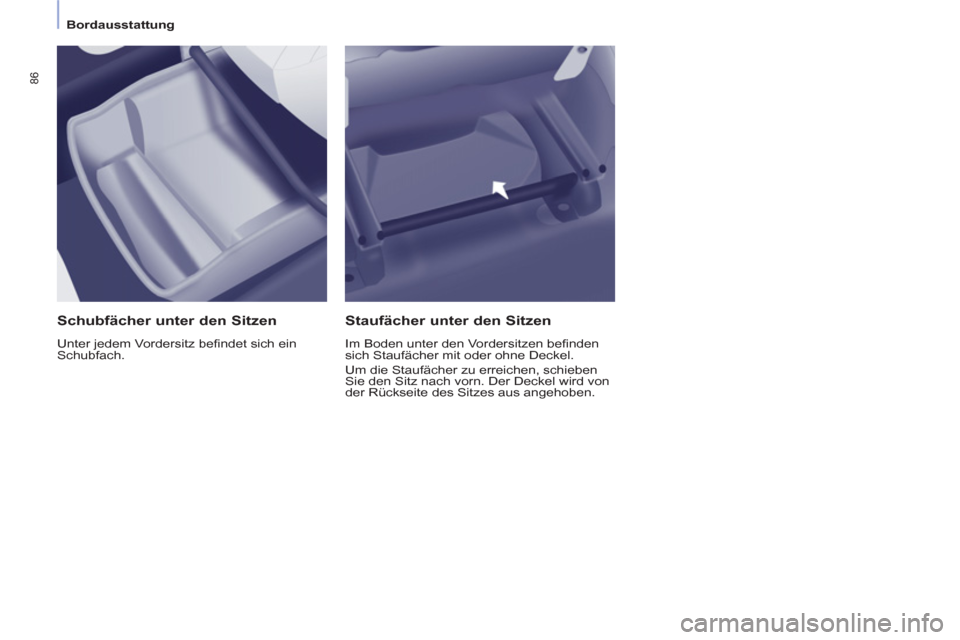

Schubfächer unter den Sitzen

Unter jedem Vordersitz befindet sich ein
Schubfach.


Staufächer unter den Sitzen

Im Boden unter den Vordersitzen befinden
sich Staufächer mit oder ohne Deckel.
Um die Staufächer zu erreichen, schieben
Sie den Sitz nach vorn. Der Deckel wird von
der Rückseite des Sitzes aus angehoben.
