2013 Peugeot Partner Tepee Betriebsanleitung (in German)

71
ERGONOMI
E und
KOMFOR
T
3
Sitze

Sitzbank ausbauen



- Schieben Sie gegebenenfalls die
Vordersitze nach vorn.

- Bringen Sie die Sitzbank (1/3- und/oder
2/3-Teil) in die Klappposition.


Sitzbank einbauen



- Setzen Sie die Sitzbank (1/3- und/oder
2/3-Teil) senkrecht ein.

- Setzen Sie die Haken zwischen die
beiden Stäbe.

- Klappen Sie die Sitzbank nach hinten.
Siehe "Klappposition" auf der
vorhergehenden Seite. Um die Sitzbank (1/3- und/oder 2/3-
Teil) wieder in die Sitzposition zu
bringen siehe "Klapp-Position" auf der
vorhergehenden Seite.

- Neigen Sie den gesamten Sitz um etwa
45° nach hinten.

- Heben Sie die Sitzbank senkrecht
bis
zum Verankerungsanschlag an.

- Kippen Sie die Sitzbank nach vorn in die
aufrechte Position und heben Sie sie
aus.

72
Sitze
RÜCKSITZE (5 SITZE)


Kopfstütze

Obere Position: schieben Sie die Kopfstütze
nach oben.
Untere Position: drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen schieben Sie die Kopfstütze
nach oben, drücken Sie dann auf die
Federzunge und heben Sie die Kopfstütze
an.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öffnungen ein.
Jeder Sitz kann einzeln ausgebaut werden.
Vergewissern Sie sich, dass der Sitz korrekt
auf dem Boden einrastet, wenn er zurück
in die Sitzposition gebracht wird oder wenn
er ausgebaut und anschließend wieder
eingebaut wird. Die drei Einzelrücksitze sind mit
versenkbaren Kopfstützen ausgerüstet.
Die Lehnenschale des Mittelsitzes dient
in umgeklappter Position als Tisch mit
Becherhalter.

73
ERGONOMI
E und
KOMFOR
T
3
Sitze

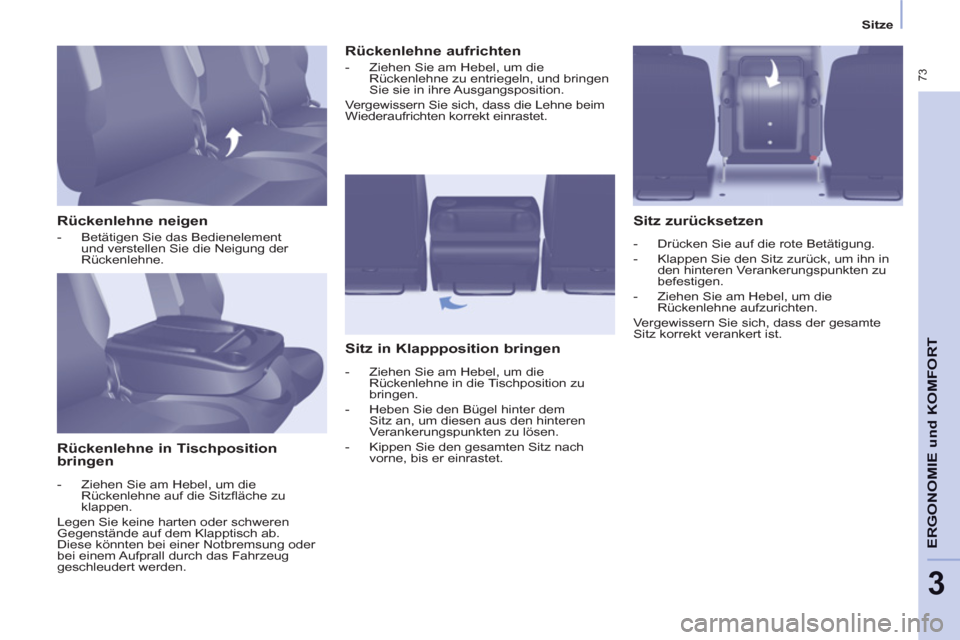

Rückenlehne neigen


- Betätigen Sie das Bedienelement
und verstellen Sie die Neigung der
Rückenlehne.



Rückenlehne in Tischposition
bringen


- Ziehen Sie am Hebel, um die
Rückenlehne auf die Sitzfläche zu
klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung oder
bei einem Aufprall durch das Fahrzeug
geschleudert werden.


Rückenlehne aufrichten


- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie in ihre Ausgangsposition.
Vergewissern Sie sich, dass die Lehne beim
Wiederaufrichten korrekt einrastet.


Sitz in Klappposition bringen



- Ziehen Sie am Hebel, um die
Rückenlehne in die Tischposition zu
bringen.

- Heben Sie den Bügel hinter dem
Sitz an, um diesen aus den hinteren
Verankerungspunkten zu lösen.

- Kippen Sie den gesamten Sitz nach
vorne, bis er einrastet.



Sitz zurücksetzen



- Drücken Sie auf die rote Betätigung.

- Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.

- Ziehen Sie am Hebel, um die
Rückenlehne aufzurichten.
Vergewissern Sie sich, dass der gesamte
Sitz korrekt verankert ist.

74
Sitze

Sitz ausbauen



- Schieben Sie gegebenenfalls die
Vordersitze nach vorne und senken Sie
die Kopfstütze ab.

- Bringen Sie den Sitz in die Klapp-
Position.


Was Sie beachten sollten

Nach den einzelnen Umbauten:


- Kopfstützen nicht ablegen, ohne diese
zu verstauen und an einer Halterung zu
befestigen,

- sich vergewissern, dass die
Sicherheitsgurte nach wie vor erreichbar
sind und problemlos angelegt werden
können,

- Insassen dürfen nur Sitze verwenden,
auf denen Sie den Sicherheitsgurt
einstellen und anlegen können.

Siehe "Klapp-Position" auf der
vorhergehenden Seite.

- Drücken Sie auf den roten Hebel, um die
Vorderfüße zu entriegeln.

- Neigen Sie den gesamten Sitz um etwa
45° nach hinten und halten Sie dabei
den Hebel gedrückt.

- Lassen Sie den Hebel los.

- Heben Sie den Sitz senkrecht
bis zum
Verankerungsanschlag an.

- Kippen Sie den Sitz nach vorne in die
aufrechte Position und heben Sie ihn
aus.



Sitz einbauen



- Neigen Sie den Sitz um 45° nach vorne.

- Setzen Sie die Haken zwischen die
beiden Stäbe.

- Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.

- Ziehen Sie am Hebel, um die
Rückenlehne in die Ausgangsposition zu
bringen.

- Schieben Sie die Kopfstütze nach oben.
Vergewissern Sie sich, dass die
Verankerungslöcher nicht verdeckt werden
und die Sitze korrekt einrasten können.

75
ERGONOMI
E und
KOMFOR
T
3
Sitze

Kopfstütze

Die Kopfstützen sind versenkbar.
Obere Position: drücken Sie auf die Lasche
und schieben Sie die Kopfstütze nach oben.
Untere Position: drücken Sie auf die Lasche
und drücken Sie von oben die Kopfstütze
herunter.
Zum Ausbauen bringen Sie die Kopfstütze in
die obere Position, nach oben schieben und
abnehmen.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen Sie sie.
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öffnungen ein.
Jeder Sitz kann ausgebaut werden und
muss an der auf dem Etikett markierten,
vorgesehenen Stelle eingebaut werden.
Bei den Sitzen der Reihen 2 und 3 handelt
es sich um variable Einzelsitze.
RÜCKSITZE (7 SITZE)

76

Seitlicher Sitz links


Rücksitztypen Reihe 2

Rücksitztypen Reihe 3


Mittlerer Sitz
Seitlicher Sitz rechts


Seitlicher Sitz rechts


Seitlicher Sitz links

77
ERGONOMI
E und
KOMFOR
T
3
Sitze

Rückenlehne neigen


- Betätigen Sie das Bedienelement und
verstellen Sie die Neigung.


Rückenlehne in "Tisch"-Position bringen


-
Senken Sie die Kopfstütze maximal ab.

- Betätigen Sie das Bedienelement, um
die Rückenlehne auf die Sitzfläche zu
klappen.

Rückenlehne aufrichten


- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie in ihre Ausgangsposition.
Vergewissern Sie sich, dass alles korrekt
einrastet.

Sitz in Klapp-Position bringen


- Gehen Sie zur "Tisch"-Position über.

- Ziehen Sie an der roten Schlaufe hinter
dem Sitz, um die Füße des Sitzes aus
den Verankerungen am Boden zu lösen.

- Kippen Sie den gesamten Sitz nach
vorne.



Umbaumöglichkeit des Sitzes,
Reihe 2
Sitz zurücksetzen


- Klappen Sie den gesamten Sitz nach
hinten.
Bevor Sie den Sitz ausbauen,
vergewissern Sie sich, dass:


- die Füße der Insassen der Reihe 3 nicht
den Bereich der Sitzverankerung am
Boden verdecken,

- der Sitz korrekt am Boden verankert ist,

- der Sicherheitsgurt des Beifahrers
vorhanden ist.

78
Sitze

Umbaumöglichkeit des Sitzes, Reihe 3


Rückenlehne in "Tisch"-Position bringen


- Die Kopfstütze maximal absenken.

- Betätigen Sie das Bedienelement, um
die Rückenlehne auf den Rücksitz
umzuklappen.


Rückenlehne aufrichten


- Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie anschließend wieder in ihre
Ausgangsposition zurück.
Vergewissern Sie sich, dass alles korrekt
einrastet.
Sitz zurücksetzen


- Drücken Sie auf die rote Betätigung.

- Klappen Sie den gesamten Sitz nach
hinten.
Sitz in Klapp-Position bringen


- Gehen Sie zur "Tisch"-Position über.

- Heben Sie den mit einer roten Schlaufe
versehenen Ausgleichshebel an, der
sich hinter dem Sitz befindet, um die
Füße des Sitzes von der Verankerung
am Boden zu lösen.

- Kippen Sie den gesamten Sitz nach
vorne.
Vergewissern Sie sich, dass:


- der Sitz korrekt im Boden verankert
ist,

- der Sicherheitsgurt des Beifahrers
vorhanden ist.
