2013 Peugeot Boxer Инструкция по эксплуатации (in Russian)

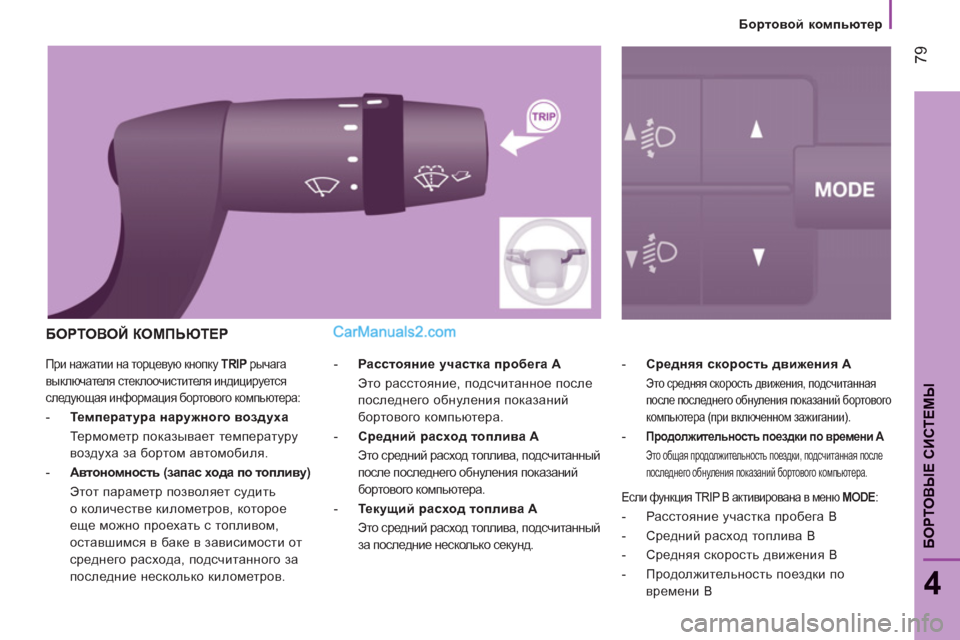

79
4
БОРТОВЫЕ СИСТЕМЫ

При нажатии на торцевую кнопку TRIP
рычага
выключателя стеклоочистителя индицируется
следующая информация бортового компьютера:



- Температура наружного воздуха
Термометр показывает температуру
воздуха за бортом автомобиля.

- Автономность (запас хода по топливу)

Этот параметр позволяет судить
о количестве километров, которое
еще можно проехать с топливом,
оставшимся в баке в зависимости от
среднего расхода, подсчитанного за
последние несколько километров.
- Средняя скорость движения
A

Это средняя скорость движения, подсчитанная
после последнего обнуления показаний бортового
компьютера (при включенном зажигании).


-
Продолжительность поездки по времени A
Это общая продолжительность поездки, подсчитанная после
последнего обнуления показаний бортового компьютера.


- Расстояние участка пробега A
Это расстояние, подсчитанное после
последнего обнуления показаний
бортового компьютера.

- Средний расход топлива A

Это средний расход топлива, подсчитанный
после последнего обнуления показаний
бортового компьютера.


- Текущий расход топлива A

Это средний расход топлива, подсчитанный
за последние несколько секунд.
БОРТОВОЙ КОМПЬЮТЕР

Если функция TRIP B активирована в меню MODE
:



- Расстояние участка пробега B

- Средний расход топлива B

- Средняя скорость движения B

- Продолжительность поездки по
времени B

Бортово
й компьютер

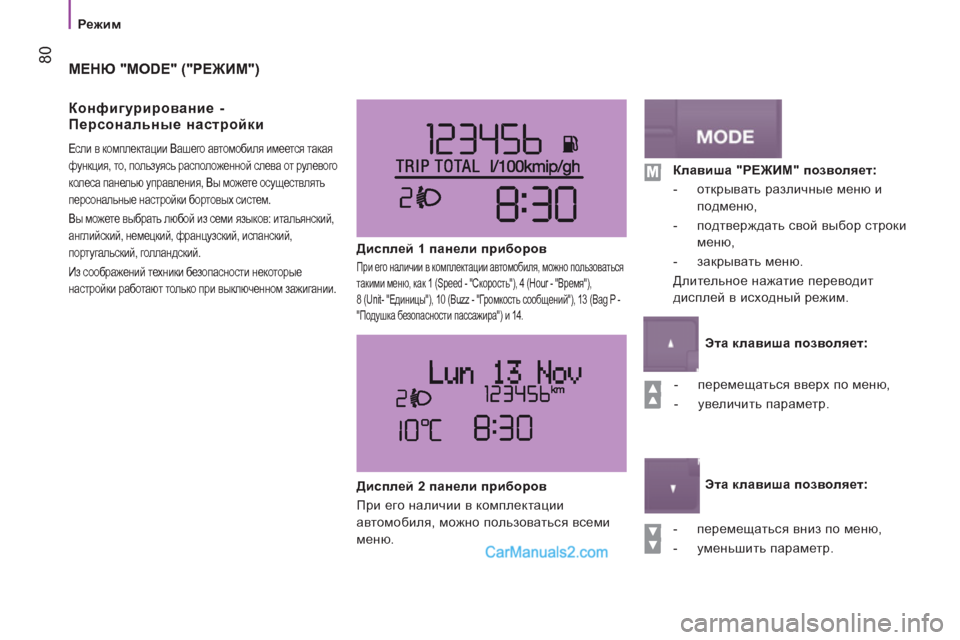

80


Режим

МЕНЮ "MODE" ("РЕЖИМ")

Конфиг
урирование -
Персональные настройки

Если в комплектации Вашего автомобиля имеется такая
функция, то, пользуясь расположенной слева от рулевого
колеса панелью управления, Вы можете осуществлять
персональные настройки бортовых систем.
Вы можете выбрать любой из семи языков: итальянский,
английский, немецкий, французский, испанский,
португальский, голландский.
Из соображений техники безопасности некоторые
настройки работают только при выключенном зажигании.


Дисплей 1 панели приборов

При его наличии в комплектации автомобиля, можно пользоваться
такими меню, как 1 (Speed - "Скорость"), 4 (Hour - "Время"),
8 (Unit- "Единицы"), 10 (Buzz - "Громкость сообщений"), 13 (Bag P -
"Подушка безопасности пассажира") и 14.



- перемещаться вверх по меню,

- увеличить параметр.



- перемещаться вниз по меню,

- уменьшить параметр.

Дисплей 2 панели приборов
При его наличии в комплектации
автомобиля, можно пользоваться всеми
меню.

Клавиша "РЕЖИМ" позволяет:


- открывать различные меню и
подменю,

- подтверждать свой выбор строки
меню,


- закрывать меню.
Длительное нажатие переводит
дисплей в исходный режим.


Эта клавиша позволяет:


Эта клавиша позволяет:

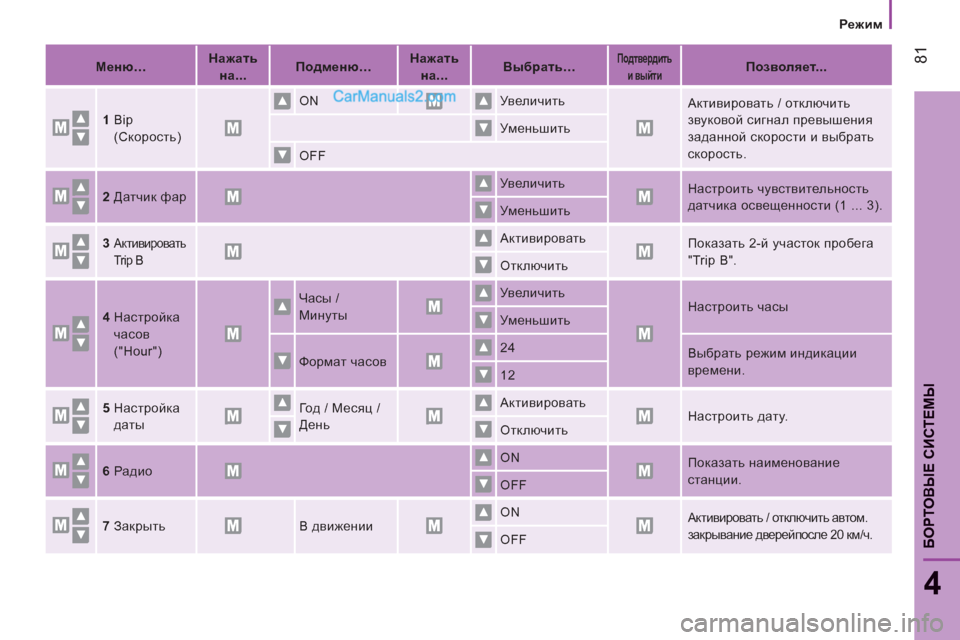

81
4
БОРТОВЫЕ СИСТЕМЫ
Режим


Меню…


Нажать
на...


Подменю…


Нажать
на...


Выбрать…




Подтвердить
и выйти


Позволяет...


1
Bip
(Скорость) ON Увеличить
Активировать / отключить
звуковой сигнал превышения
заданной скорости и выбрать
скорость. Уменьшить
OFF

2
Датчик фар Увеличить
Настроить чувствительность
датчика освещенности (1 ... 3).
Уменьшить

3

Активировать
Trip B Активировать
Показать 2-й участок пробега
"Trip B".
Отключить

4
Настройка
часов
("Hour") Часы /
Минуты Увеличить
Настроить часы
Уменьшить
Формат часов 24
Выбрать режим индикации
времени.
12

5
Настройка
даты Год / Месяц /
День Активировать
Настроить дату.
Отключить

6
Радио ON
Показать наименование
станции.
OFF

7
Закрыть В движении ON
Активировать / отключить автом.
закрывание дверейпосле 20 км/ч.

OFF

82


Режим


Меню…


Нажать
на...


Подменю…


Нажать
на...


Выбрать…




Подтвердить
и выйти



Позволяет...


8
Ед.
измерения
("Unit") Расстояние км
Выбрать единицу измерения
расстояния.
мили
Расход
топлива км/л
Выбрать единицу измерения
расхода топлива.
л/100 км

9
Язык Перечень
языков Выбрать язык сообщений.

10
Громкость
сообщений
("Buzz") Увеличить
Увеличить / Уменьшить
громкость сообщений.
Уменьшить

11
Объем
кнопок Увеличить
Увеличить / Уменьшить объем
кнопок.
Уменьшить

12
Сервис Сервис (пробег
до ТО, км/миль) Показать пробег, оставшийся
до очередной замены масла.
Масло Показать уровень масла.

13
Подушка
без-сти
пасс. ON Да
Активировать подушку
безопасности пассажира.
Нет
OFF Да
Отключить подушку
безопасности пассажира.

Нет

14
Закрыть
меню

Закрыть меню. Нажатие на нижнюю
стрелку ведет к предыдущему меню.

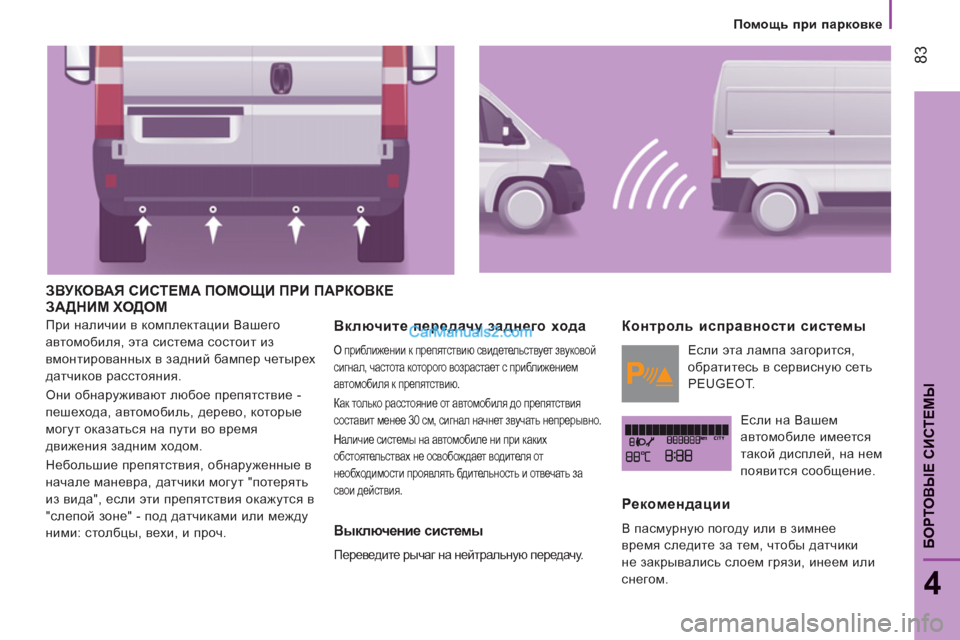

83
4
БОРТОВЫЕ СИСТЕМЫ



Помощь при парковке
ЗВУКОВАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ
ЗАДНИМ ХОДОМ

При наличии в комплектации Вашего
автомобиля, эта cистема состоит из
вмонтированных в задний бампер четырех
датчиков расстояния.
Они обнаруживают любое препятствие -
пешехода, автомобиль, дерево, которые
могут оказаться на пути во время
движения задним ходом.
Небольшие препятствия, обнаруженные в
начале маневра, датчики могут "потерять
из вида", если эти препятствия окажутся в

"слепой зоне" - под датчиками или между
ними: столбцы, вехи, и проч.


Включите передачу заднего хода

О приближении к препятствию свидетельствует звуковой
сигнал, частота которого возрастает с приближением
автомобиля к препятствию.
Как только расстояние от автомобиля до препятствия
составит менее 30 см, сигнал начнет звучать непрерывно.
Наличие системы на автомобиле ни при каких
обстоятельствах не освобождает водителя от
необходимости проявлять бдительность и отвечать за
свои действия.

Выключение системы

Переведите рычаг на нейтральную передачу.
Контроль исправности системы

Если эта лампа загорится,
обратитесь в сервисную сеть
PEUGEOT.
Если на Вашем
автомобиле имеется
такой дисплей, на нем
появится сообщение.
Рекомендации

В пасмурную погоду или в зимнее
время следите за тем, чтобы датчики
не закрывались слоем грязи, инеем или
снегом.

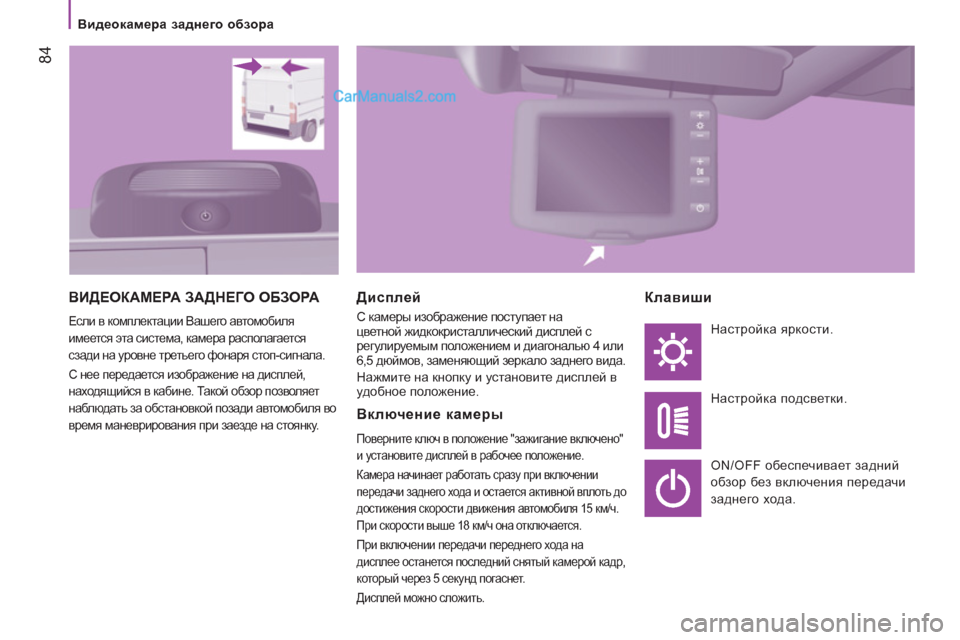

84


Видеокамера заднего обзора


ВИДЕОКАМЕРА ЗАДНЕГО ОБЗОРА

Если в комплектации Вашего автомобиля
имеется эта система, камера располагается
сзади на уровне третьего фонаря стоп-сигнала.
С нее передается изображение на дисплей,
находящийся в кабине. Так ой обзор позволяет
наблюдать за обстановкой позади автомобиля во
время маневрирования при заезде на стоянку.

Дисплей

С камеры изображение поступает на
цветной жидкокристаллический дисплей с
регулируемым положением и диагональю 4 или
6,5 дюймов, заменяющий зеркало заднего вида.

Нажмите на кнопку и установите дисплей в
удобное положение.
Включение камеры

Поверните ключ в положение "зажигание включено"
и установите дисплей в рабочее положение.

Камера начинает работать сразу при включении
передачи заднего хода и остается активной вплоть до
достижения скорости движения автомобиля 15 км/ч.
При скорости выше 18 км/ч она отключается.

При включении передачи переднего хода на
дисплее останется последний снятый камерой кадр,
который через 5 секунд погаснет.
Дисплей можно сложить.


Клавиши

Настройка яркости.
Настройка подсветки.
ON/OFF обеспечивает задний
обзор без включения передачи
заднего хода.

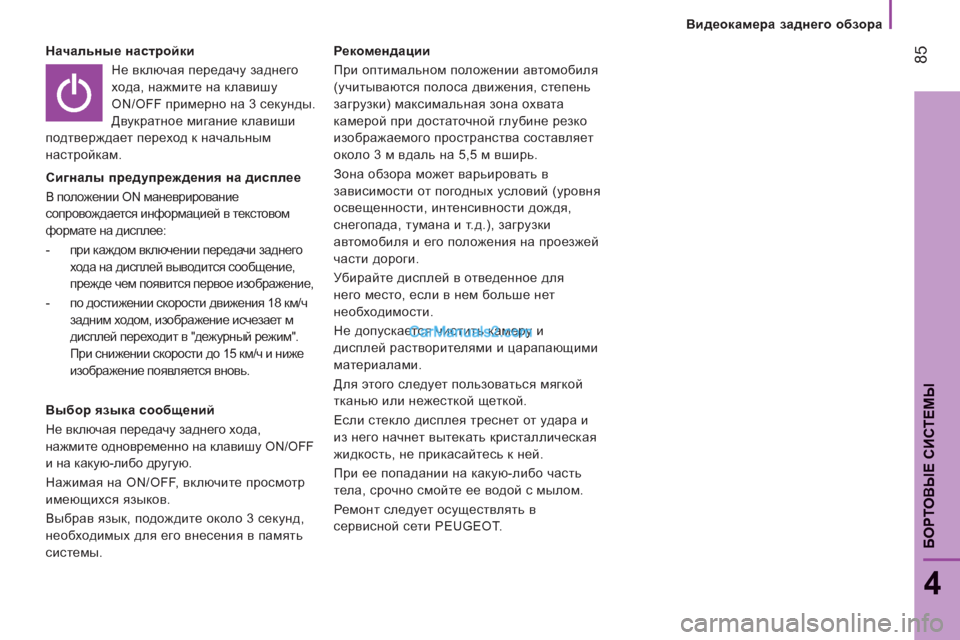

85
4
БОРТОВЫЕ СИСТЕМЫ



Видеокамера заднего обзора

Начальные настройки
Не включая передачу заднего
хода, нажмите на клавишу
ON/OFF примерно на 3 секунды.
Двукратное мигание клавиши
подтверждает переход к начальным
настройкам.

Сигналы предупреждения на дисплее
В положении ON маневрирование
сопровождается информацией в текстовом
формате на дисплее:


- при каждом включении передачи заднего
хода на дисплей выводится
сообщение,
прежде чем появится первое изображение,

- по достижении скорости движения 18 км/ч
задним ходом, изображение исчезает м
дисплей переходит в "дежурный режим".
При снижении скорости до 15 км/ч и ниже
изображение появляется вновь.



Выбор языка сообщений
Не включая передачу заднего хода,
нажмите одновременно на клавишу ON/OFF
и на
какую-либо другую.
Нажимая на ON/OFF, включите просмотр
имеющихся языков.
Выбрав язык, подождите около 3 секунд,
необходимых для его внесения в память
системы.
Рекомендации
При оптимальном положении автомобиля
(учитываются полоса движения, степень
загрузки) максимальная зона охвата
камерой при достаточной глубине резко
изображаемого пространства составляет
около 3 м вдаль на 5,5 м
вширь.
Зона обзора может варьировать в
зависимости от погодных условий (уровня
освещенности, интенсивности дождя,
снегопада, тумана и т.д.), загрузки
автомобиля и его положения на проезжей
части дороги.
Убирайте дисплей в отведенное для
него место, если в нем больше нет
необходимости.
Не допускается чистить камеру и
дисплей растворителями и
царапающими
материалами.
Для этого следует пользоваться мягкой
тканью или нежесткой щеткой.
Если стекло дисплея треснет от удара и
из него начнет вытекать кристаллическая
жидкость, не прикасайтесь к ней.
При ее попадании на какую-либо часть
тела, срочно смойте ее водой с мылом.
Ремонт следует осуществлять в
сервисной сети PEUGEOT.

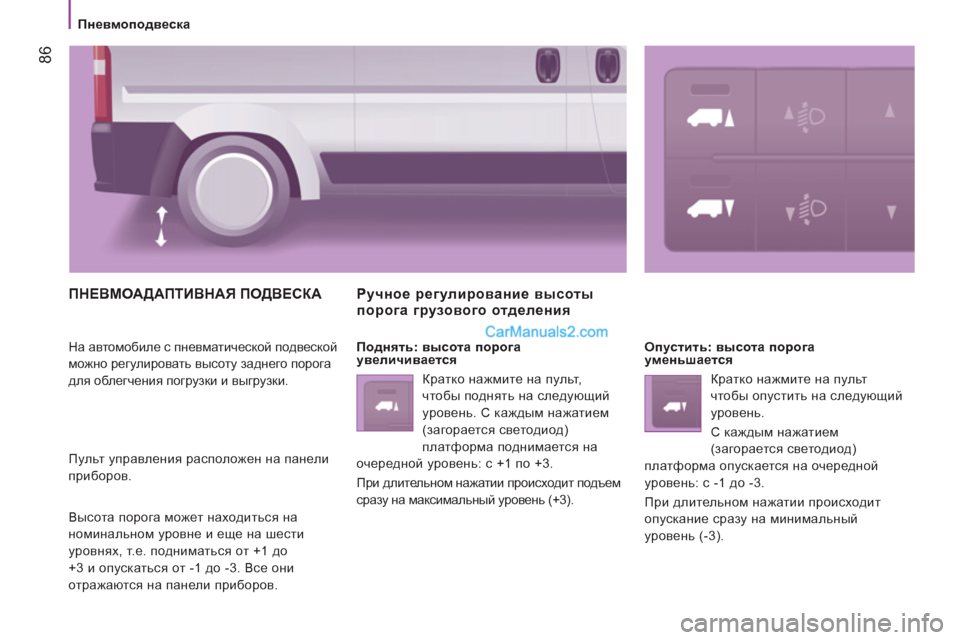

86


Пневмоподвеска

ПНЕВМОАДАПТИВНАЯ ПОДВЕСКА

На автомобиле с пневматической подвеской
можно регулировать высоту заднего порога
для облегчения погрузки и выгрузки.
Пульт управления расположен на панели
приборов.
Высота порога может находиться на
номинальном уровне и еще на шести
уровнях, т.е. подниматься от +1 до
+3 и опускаться от -1 до -3. Все они
отражаются на панели приборов.
Ручное регулирование высоты
порога грузового отделения


Поднять: высота порога
увеличивается
Кратко нажмите на пульт,
чтобы поднять на следующий
уровень. С каждым нажатием
(загорается светодиод)
платформа поднимается на
очередной уровень: с +1 по +3.
При длительном нажатии происходит подъем
сразу на максимальный уровень (+3).
Опустить: высота порога
уменьшается
Кратко нажмите на пульт
чтобы опустить на следующий
уровень.

С каждым нажатием
(загорается светодиод)
платформа опускается на очередной
уровень: с -1 до -3.
При длительном нажатии происходит
опускание сразу на минимальный
уровень (-3).
