2013 Peugeot Boxer Инструкция по эксплуатации (in Russian)

135
6
ДОПОЛНИТЕЛЬНОЕ ОБОРУ
ДОВАНИ
Е



Системы и оборудование

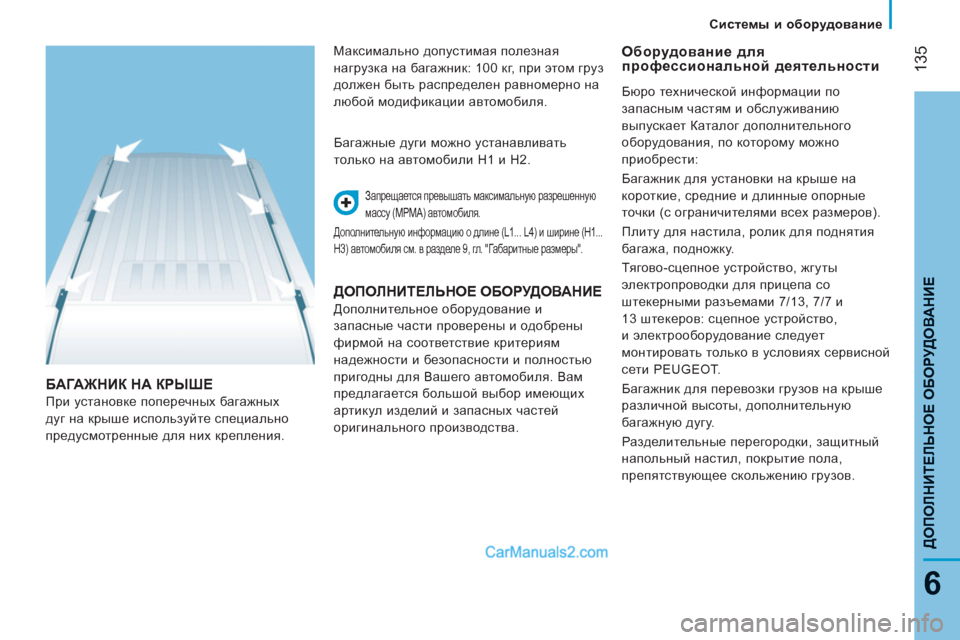

БАГАЖНИК НА КРЫШЕ

При установке поперечных багажных
дуг на крыше используйте специально
предусмотренные для них крепления.

Запрещается превышать максимальную разрешенную
массу (МРМА) автомобиля.
Дополнительную информацию о длине (L1... L4) и ширине (H1...
H3) автомобиля см. в разделе 9, гл. "Габаритные размеры".

Багажные дуги можно устанавливать
только на автомобили H1 и H2.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Дополнительное оборудование и
запасные части проверены и одобрены
фирмой на соответствие критериям
надежности и безопасности и полностью
пригодны для Вашего автомобиля. Вам
предлагается большой выбор имеющих
артикул изделий и запасных частей
оригинального производства.
Оборудование для
профессиональной деятельности
Максимально допустимая полезная
нагрузка на багажник: 100 кг, при этом груз
должен быть распределен равномерно на
любой модификации автомобиля. Бюро технической информации по
запасным частям и обслуживанию
выпускает Каталог дополнительного
оборудования, по которому можно
приобрести:
Багажник для установки на крыше на
короткие, средние и длинные опорные
точки (с ограничителями всех размеров
).
Плиту для настила, ролик для поднятия
багажа, подножку.
Тя го во-сцепное устройство, жгуты
электропроводки для прицепа со
штекерными разъемами 7/13, 7/7 и
13 штекеров: сцепное устройство,
и электрооборудование следует
монтировать только в условиях сервисной
сети PEUGEOT.
Багажник для перевозки грузов на крыше
различной высоты, дополнительную
багажную дугу.
Разделительные перегородки, защитный
напольный настил, покрытие
пола,
препятствующее скольжению грузов.

136

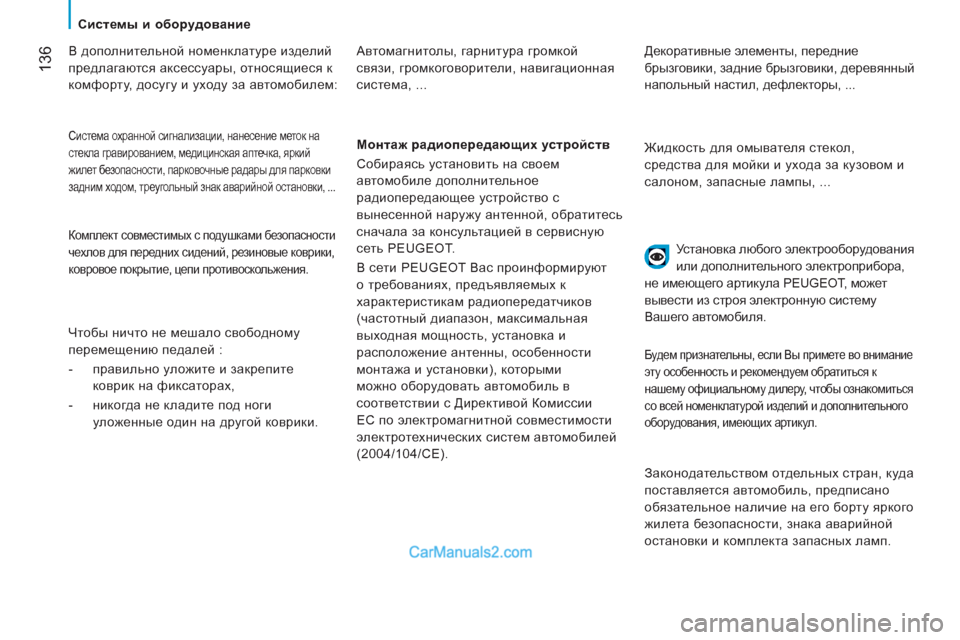

Системы и оборудование


В дополнительной номенклатуре изделий
предлагаются аксессуары, относящиеся к
комфорту, досугу и уходу за автомобилем:

Система охранной сигнализации, нанесение меток на
стекла гравированием, медицинская аптечка, яркий
жилет безопасности, парковочные радары для парковки
задним ходом, треугольный знак аварийной остановки, ...

Комплект совместимых с подушками безопасности
чехлов для передних сидений, резиновые коврики,
ковровое покрытие, цепи противоскольжения.

Чтобы ничто не мешало свободному
перемещению педалей :


- правильно уложите и закрепите
коврик на фиксаторах,

- никогда не кладите под ноги
уложенные один на другой коврики. Автомагнитолы, гарнитура громкой
связи, громкоговорители, навигационная
система, ... Декоративные элементы, передние
брызговики, задние брызговики, деревянный
напольный настил, дефлекторы, ...

Монтаж радиопередающих устройств
Собираясь
установить на своем
автомобиле дополнительное
радиопередающее устройство с
вынесенной наружу антенной, обратитесь
сначала за консультацией в сервисную
сеть PEUGEOT.
В сети PEUGEOT Вас проинформируют
о требованиях, предъявляемых к
характеристикам радиопередатчиков
(частотный диапазон, максимальная
выходная мощность, установка и
расположение антенны, особенности
монтажа и установки), которыми
можно оборудовать автомобиль в
соответствии с Директивой
Комиссии
ЕС по электромагнитной совместимости
электротехнических систем автомобилей
(2004/104/CE). Жидкость для омывателя стекол,
средства для мойки и ухода за кузовом и
салоном, запасные лампы, ...
Установка любого электрооборудования
или дополнительного электроприбора,
не имеющего артикула PEUGEOT, может
вывести из строя электронную систему
Вашего автомобиля.

Будем признательны, если Вы примете во внимание
эту особенность и рекомендуем обратиться к
нашему официальному дилеру, чтобы ознакомиться
со всей номенклатурой изделий и дополнительного
оборудования, имеющих артикул.

Законодательством отдельных стран, куда
поставляется автомобиль, предписано
обязательное наличие на его борту яркого
жилета безопасности, знака аварийной
остановки и комплекта запасных ламп.

137
7
ТЕКУ
Щ
ИЕ ПРОВЕРК
И

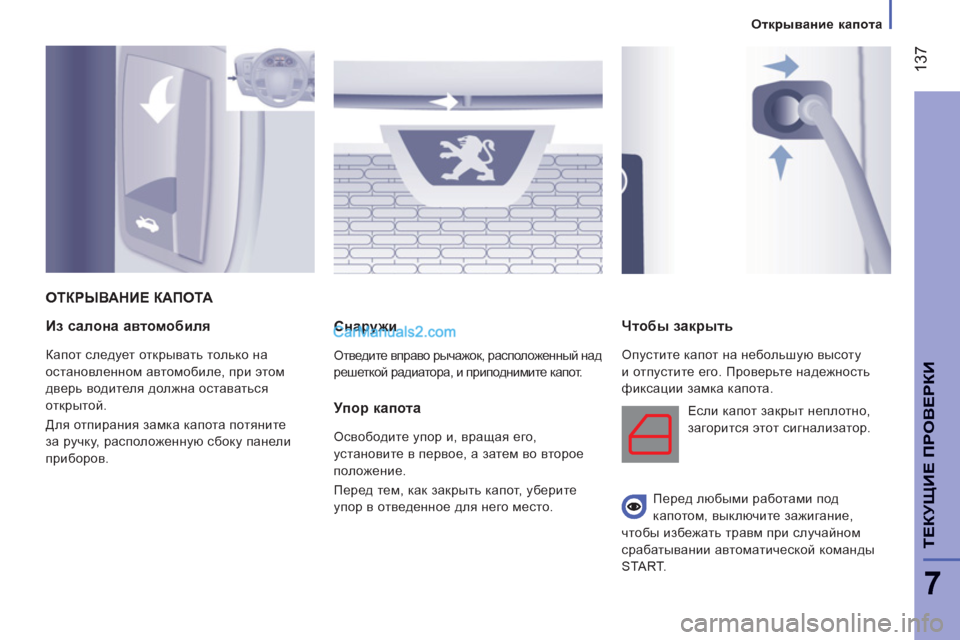

Из салона автомобиля

Капот следует открывать только на
остановленном автомобиле, при этом
дверь водителя должна оставаться
открытой.
Для отпирания замка капота потяните
за ручку, расположенную сбоку панели
приборов.


Снаружи

Отведите вправо рычажок, расположенный над
решеткой радиатора, и приподнимите капот.
Чтобы закрыть

Опустите капот на небольшую высоту
и отпустите его. Проверьте надежность
фиксации замка капота.
ОТКРЫВАНИЕ КАПОТА

Упор капота

Освободите упор и, вращая его,
установите в первое, а затем во второе
положение.
Перед тем, как закрыть капот, уберите
упор в отведенное для него место. Если капот закрыт неплотно,
загорится этот сигнализатор.
Перед любыми работами под
капотом, выключите зажигание,
чтобы избежать травм при случайном
срабатывании автоматической команды
START.

Открывание капота

138

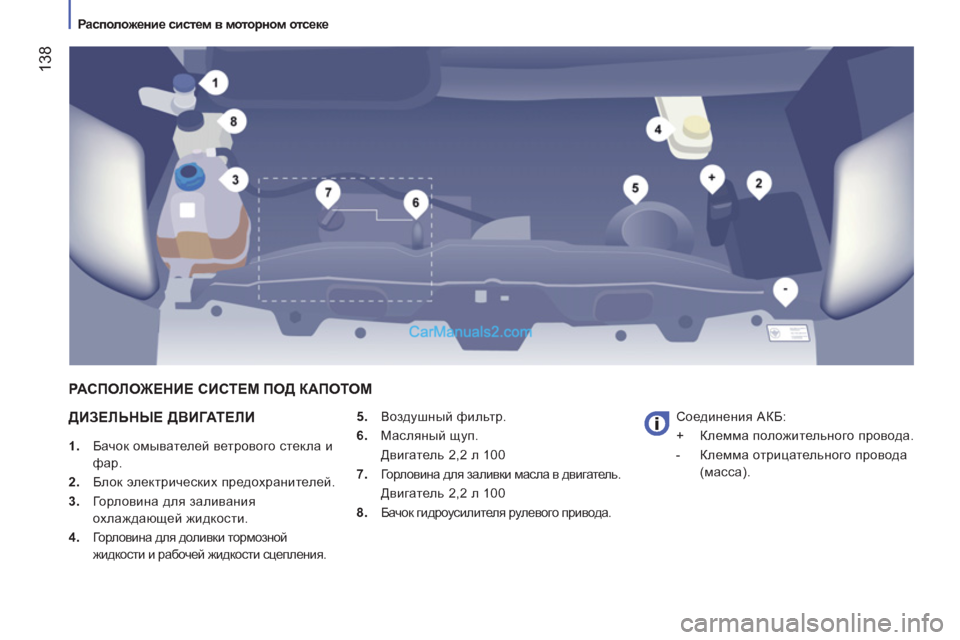

Расположение систем в моторном отсеке


ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ



1.
Бачок омывателей ветрового стекла и
фар.

2.
Блок электрических предохранителей.

3.
Горловина для заливания
охлаждающей жидкости.

4.
Горловина для доливки тормозной
жидкости и рабочей жидкости сцепления.
5.
Воздушный фильтр.

6.
Масляный щуп.
Двигатель 2,2 л 100

7.
Горловина для заливки масла в двигатель.
Двигатель 2,2 л 100

8.
Бачок гидроусилителя рулевого привода. Соединения АКБ:
+ Клемма положительного провода.
- Клемма отрицательного провода
(масса).

РАСПОЛОЖЕНИЕ СИСТЕМ ПОД КАПОТОМ

139
7
ТЕКУ
Щ
ИЕ ПРОВЕРК
И



Уровни

УРОВНИ

Данные операции составляют основу ухода
за автомобилем для его поддержания в
технически исправном состоянии. Следуйте
предписаниям, полученным в сервисной сети
PEUGEOT или изложенным в Сервисной книжке,
входящей в комплект бортовой документации.

Во избежание выхода двигателя из строя или отказа системы
снижения токсичности отработавших газов запрещается
применять какие-либо присадки к моторному маслу.


Уровень тормозной жидкости

Замену тормозной жидкости следует осуществлять
с соблюдением периодичности, предусмотренной
планом технического обслуживания автомобиля.
Применяйте рабочие жидкости только тех марок,
которые рекомендованы изготовителем автомобиля
и соответствуют требованиям стандарта DOT4.
Уровень жидкости должен находиться между
метками MINI
и MAXI
, нанесенными на стенку бачка.

Частая необходимость доливки жидкости
указывает на неисправность, для устранения
которой следует обратиться в сервисную сеть
PEUGEOT. Если, в случае ремонта, окажется
необходимым снять/установить защитный
кожух двигателя, обращайтесь с ним так, чтобы
не сломать пластмассовые фиксаторы.

Масляный щуп
На масляном щупе
имеются две метки:


Замена масла в двигателе

Осуществляется в строго определенные сроки,
причем вязкость выбранного моторного масла
должна отвечать требованиям, изложенным
в плане технического обслуживания
автопроизводителя. За консультациями
обращайтесь в сервисную сеть PEUGEOT.
Перед заменой масла выньте масляный щуп.
Проверьте уровень после заполнения
системы маслом (запрещается превышать
максимальный уровень).
Закройте горловину пробкой, прежде чем
опустить капот.

Качество и вязкость моторного масла

Во всех случаях выбранное моторное
масло должно соответствовать
требованиям изготовителя автомобиля.
Контрольные лампы

Контроль систем по показаниям
сигнализаторов панели приборов
см. в разделе 2, гл. "Пост управления
автомобилем".

А
= максимальный уровень.
Если Вы превысили
эту метку, обратитесь в
сервисную сеть PEUGEOT.

В
= минимальный уровень.

Уровень масла никогда не должен
опускаться ниже этой отметки.
Проверка уровня масла в двигателе

Регулярно проверяйте уровень масла в двигателе. При
необходимости, в период между заменами доливайте в него
масло до нормального уровня (максимальный расход масла
на 1 000 км может составлять до 0,5 л). Уровень масла должен
проверяться на холодном двигателе, когда автомобиль стоит
на горизонтальной площадке, при помощи масляного щупа.

14
0


Уровни


Уровень охлаждающей жидкости

Применяйте только ту марку охлаждающей
жидкости, которая рекомендована изготовителем
автомобиля. В противном случае Вы рискуете
нанести существенный вред своему двигателю.
Охлаждение радиатора осуществляется с
помощью электрического вентилятора. Он может
включиться и после выключения зажигания.
Имейте в виду, что в системе охлаждения имеется
избыточное давление, поэтому перед доливкой
охлаждающей жидкости дайте остыть
двигателю
в течение не менее одного часа после его
выключения.
Во избежание ожога, перед снятием крышки
расширительного бачка отверните ее сначала на
1/4 оборота, чтобы снизить давление в системе
охлаждения. После снижения давления снимите
крышку и долейте охлаждающую жидкость.
Частая необходимость доливки жидкости
указывает на неисправность, для устранения
которой следует
обратиться в сервисную сеть
PEUGEOT.

Уровень в усилителе рулевогоуправления

Установите автомобиль на горизонтальной
площадке и дайте остыть двигателю. Отверните
пробку с щупом и проверьте уровень, который
должен находиться между метками MINI
и MAXI
.


Отработанные нефтепродукты

Избегайте продолжительного контакта
отработанного масла с открытыми
участками тела.
Тормозная жидкость токсична и обладает
повышенной разъедающей способностью.
Запрещено выливать отработанные
масло, тормозную жидкость или
охлаждающую жидкость в канализацию
или на землю. Их следует собирать в
специальные контейнеры, имеющиеся в
сервисной сети PEUGEOT.

Доливка

Уровень жидкости должен находиться
между метками MINI
и MAXI
,
нанесенными на стенку расширительного
бачка. Если приходится доливать более
1 литра, обратитесь в сервисную сеть
PEUGEOT для проверки системы.
Бачок омывателей ветрового стекла и фар

В целях сохранения наилучшего качества
очистки стекла и фар, а также во избежание
образования наледи на них не допускается
пополнять уровень в этом бачке или заменять в
нем моющую жидкость водой.
Емкость бачка: около 5,5 л.

14
1
7
ТЕКУ
Щ
ИЕ ПРОВЕРК
И



Текущие проверки
КОНТРОЛЬНЫЕ ПРОВЕРКИ
Фильтр воздухоочистителя ифильтр воздуха салона

Загрязнившийся салонный фильтр способен
существенно ухудшить работу системы
кондиционирования воздуха и стать источником
неприятного запаха. Периодичность замены
фильтрующих элементов указана в сервисной
книжке.
В зависимости от состояния окружающей среды
(напр., степени запыленности атмосферы и т.п.)
и условий эксплуатации автомобиля (напр., в
городских условиях дорожного движения и т.п.)
меняйте
их, при необходимости, в два раза чаще, см.
раздел 7, гл. "Расположение систем под капотом". Механическая коробка передач

Проверяйте уровень согласно плану
технического обслуживания автопроизводителя.

Для проверки уровней эксплуатационных
жидкостей и технического состояния
отдельных узлов в соответствии с разработанным
автопроизводителем планом технического обслуживания,
обращайтесь к тем страницам Сервисной книжки, на
которых указан силовой агрегат Вашего автомобиля.
Используйте только те эксплуатационные жидкости,
которые рекомендованы компанией "Автомобили
PEUGEOT" или такие, которые обладают таким же
качеством и аналогичными характеристиками
.
Для обеспечения эффективности работы таких важных
систем, как тормозная система, компания "Автомобили
PEUGEOT" тщательно подбирает и предлагает рабочие
жидкости с оригинальными характеристиками.

Во избежание выхода из строя электронных
систем, категорически запрещается мыть
моторный отсек и двигатель струей воды под
высоким напором.
Стояночный тормоз

Чрезмерно большой свободный ход рычага стояночного
тормоза или констатация его недостаточной эффективности
свидетельствуют о необходимости регулировать этот
ответственный механизм даже в интервалах между
периодическими техническими обслуживаниями.

Регулярно проверяйте его в сервисной сети
PEUGEOT.
Слив воды из фильтра дизельного топлива

При загорании этого сигнализатора
необходимо слить воду из фильтра
дизельного топлива: это рекомендуется
делать систематически, при каждой
замене масла в двигателе.
Чтобы слить воду, отверните сливную пробку
или датчик обнаружения воды, расположенные в
нижней части корпуса фильтра. Дождитесь стекания
из фильтра всей воды. Затем заверните сливную
пробку или датчик обнаружения
воды.

На двигателях HDi эта операция носит более сложный
характер. Для проведения любых работ на автомобиле
требуется высокая квалификация персонала - все это можно
найти с гарантией только в сервисной сети PEUGEOT.
Аккумуляторная батарея

При подготовке к зимней эксплуатации автомобиля
проверьте степень заряженности аккумуляторной
батареи в сервисной сети PEUGEOT.

Передние тормозные колодки

Износ тормозных колодок зависит от стиля вождения.
Он особенно велик у автомобилей, эксплуатирующихся
в городе или используемых для поездок на короткие
расстояния. Поэтому рекомендуется проверять
износ тормозных колодок даже в интервалах между
периодическими техническими обслуживаниями.

Если нет течи, снижение уровня жидкости в системе
свидетельствует об износе тормозных колодок.


Износ тормозных дисков/барабанов

Состояние и износ тормозных дисков и
барабанов следует проверять в сервисной
сети PEUGEOT.
Масляный фильтр

Регулярно заменяйте фильтр в соответствии с
планом технического обслуживания.







В данной табличке, особенно если речь идет о системе "стоп-
старт", указывается, что на автомобиле используется 12-вольтная
свинцово-кислотная аккумуляторная батарея с особыми технико-
эксплуатационными характеристиками, и что ее отключение или
замена должны осуществляться только в условиях сервисной
сети PEUGEOT или специализированного технического центра.

142

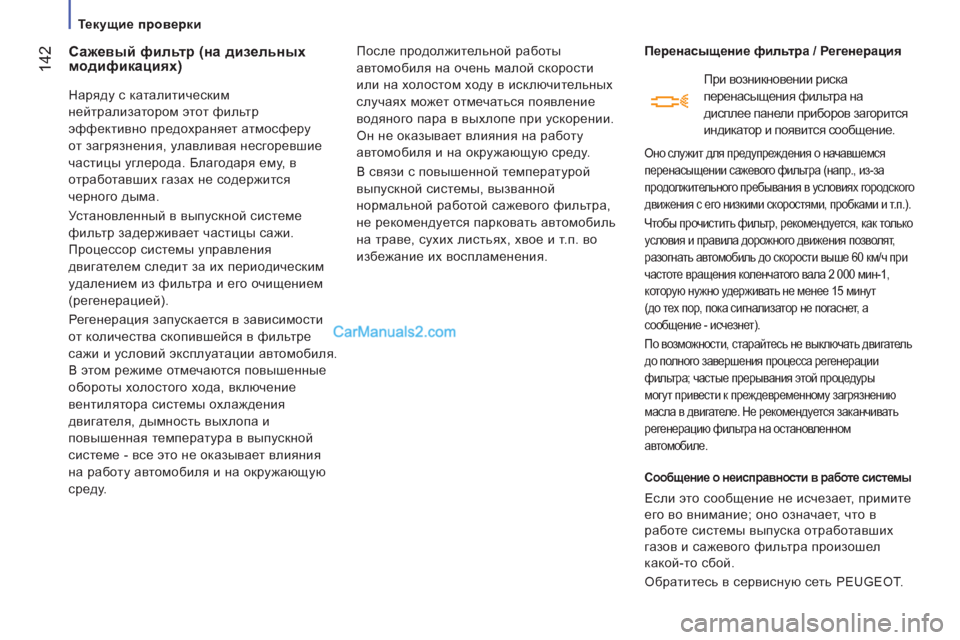

Текущие проверки

Сажевый фильтр (на дизельных
модификациях)
Наряду с каталитическим
нейтрализатором этот фильтр
эффективно предохраняет атмосферу
от загрязнения, улавливая несгоревшие
частицы углерода. Благодаря ему, в
отработавших газах не содержится
черного дыма.
Установленный в выпускной системе
фильтр задерживает частицы сажи.
Процессор системы управления
двигателем следит за их периодическим
удалением из фильтра и его очищением
(регенерацией).
Регенерация запускается
в зависимости
от количества скопившейся в фильтре
сажи и условий эксплуатации автомобиля.
В этом режиме отмечаются повышенные
обороты холостого хода, включение
вентилятора системы охлаждения
двигателя, дымность выхлопа и
повышенная температура в выпускной
системе - все это не оказывает влияния
на работу автомобиля и на окружающую
среду. После продолжительной работы
автомобиля на
очень малой скорости
или на холостом ходу в исключительных
случаях может отмечаться появление
водяного пара в выхлопе при ускорении.
Он не оказывает влияния на работу
автомобиля и на окружающую среду.
В связи с повышенной температурой
выпускной системы, вызванной
нормальной работой сажевого фильтра,
не рекомендуется парковать автомобиль
на траве, сухих листьях
, хвое и т.п. во
избежание их воспламенения.
Перенасыщение фильтра / Регенерация


Сообщение о неисправности в работе системы

Если это сообщение не исчезает, примите
его во внимание; оно означает, что в
работе системы выпуска отработавших
газов и сажевого фильтра произошел
какой-то сбой.
Обратитесь в сервисную сеть PEUGEOT.


Оно служит для предупреждения о начавшемся
перенасыщении сажевого фильтра (напр., из-за
продолжительного пребывания в условиях городского
движения с его низкими скоростями, пробками и т.п.).
Чтобы прочистить фильтр, рекомендуется, как только
условия и правила дорожного движения позволят,
разогнать автомобиль до скорости выше 60 км/ч при
частоте вращения коленчатого вала 2 000
мин -1 ,
которую нужно удерживать не менее 15 минут
(до тех пор, пока сигнализатор не погаснет, а
сообщение - исчезнет).
По возможности, старайтесь не выключать двигатель
до полного завершения процесса регенерации
фильтра; частые прерывания этой процедуры
могут привести к преждевременному загрязнению
масла в двигателе. Не рекомендуется заканчивать
регенерацию фильтра на остановленном
автомобиле
.

При возникновении риска
перенасыщения фильтра на
дисплее панели приборов загорится
индикатор и появится сообщение.
