2013 Peugeot 807 PEUGEOT 807 2013 Upute Za Rukovanje (in Croatian)

4
7a
7b7b 2
4
7a5
5
2
7
1
UPOZNAVANJE VOZIL
A

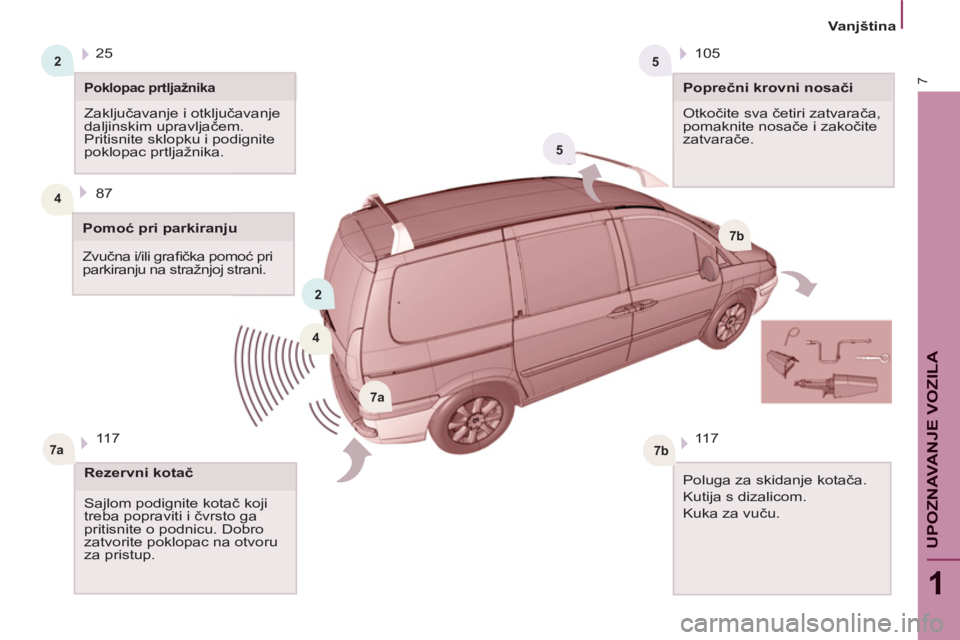

Vanjština

Zvučna i/ili grafi čka pomoć pri
parkiranju na stražnjoj strani. 87


Poklopac prtljažnika

Zaključavanje i otključavanje
daljinskim upravljačem.
Pritisnite sklopku i podignite
poklopac prtljažnika.

Pomoć pri parkiranju 25

Poprečni krovni nosači
Otkočite sva četiri zatvarača,
pomaknite nosače i zakočite
zatvarače. 105

Rezervni kotač
Sajlom podignite kotač koji
treba popraviti i čvrsto ga
pritisnite o podnicu. Dobro
zatvorite poklopac na otvoru
za pristup. 117
Poluga za skidanje kotača.
Kutija s dizalicom.
Kuka za vuču.

11 7

8

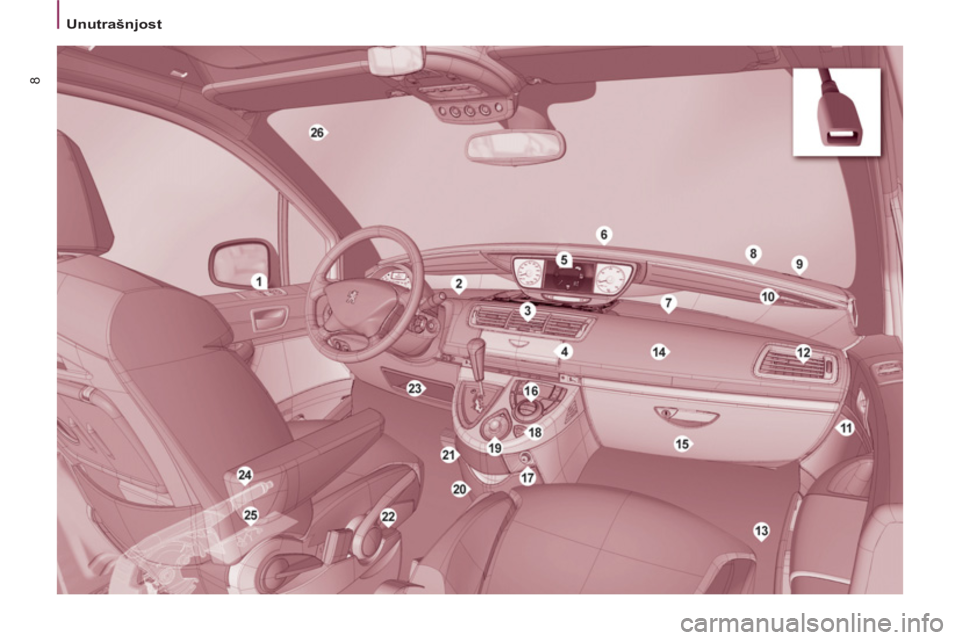

Unutrašnjost

9
1
UPOZNAVANJE VOZIL
A


Unutrašnjost

13.
Akumulator/kućište osigurača.

14.
Zračni jastuk suvozača.

15.
Donji pretinac za rukavice na
strani suvozača/kućište osigurača/
utičnice RCA.

16.
Sklopke klima uređaja.

17.
Upaljač za cigarete/
Utičnica 12 V.

18.
Prekidač četiri žmigavca.

19.
Pretinac ili dodatna sklopka
telematike.

20.
Hlađeni pretinac.

21.
Pepeljara/držač limenki.

22.
Ručica za podešavanje sjedala.

23.
Pretinac.

24.
Ručica ručne kočnice - na lijevoj
strani.

1.
Sklopke električnih retrovizora.


- Prekidači električnih podizača
prozora.

- Tipka za isključivanje stražnjih
prekidača električnih podizača
prozora.

2.
Gornji pretinac za rukavice na
strani vozača.

3.
Središnji usmjerivi otvori za
prozračivanje.

4.
Autoradio ili multimedijalni
autoradio GPS s maskom.

5.
Ploča s instrumentima/veliki ekran
u boji.

6.
Davač osunčanosti i temperature u
kabini.

7.
Gornji pretinac za rukavice na
strani suvozača.
25.
Ručica za otvaranje poklopca
motora ispod pokrova - na lijevoj
strani.

26.
Akustički vjetrobran.


NAMJEŠTANJE DATUMA
I SATA
Više podataka možete naći
u točki "Tehnologija u vozilu",
u dijelu "Namještanje datuma i sata".


DODATNO GRIJANJE

Kad motor radi u praznom
hodu ili kad vozilo stoji,
oštro pištanje i povremeno
ispuštanje dima i mirisa
normalne su popratne pojave rada tog
sustava.
WIP Bluetooth.

8.
Otvori za odleđivanje vjetrobrana.

9.
Visokotonski zvučnik (tweeter).

10.
Otvori za odleđivanje stakla na
vratima.

11 .
Prekidač za isključivanje zračnog
jastuka suvozača, ako je ugrađen u
vozilo.

12.
Bočni usmjeriv otvor za
prozračivanje.

10
Unutrašnjost

5.
Kontrolni blok.

6.
Sklopke autoradija ispod obruča
upravljača.

7.
Sklopke brisača/perača stakla/
putnog računala.

8.
Ručica mjenjača.

9.
Kontakt brava.

1.
Tipka za isključivanje
volumetrijskog alarma.

2.
Sklopke limitatora brzine/
tempomata.

3.
Sklopke svjetala, pokazivača
smjera.

4.
Zračni jastuk vozača.
Zvučna signalizacija.
10.
Podešavanje visine svjetala.

11 .
a- Tipka dinamičkog održavanja
stabilnosti (ESP/ASR).
b- Tipka pomoći pri parkiranju.

12.
Ručica za podešavanje upravljača.

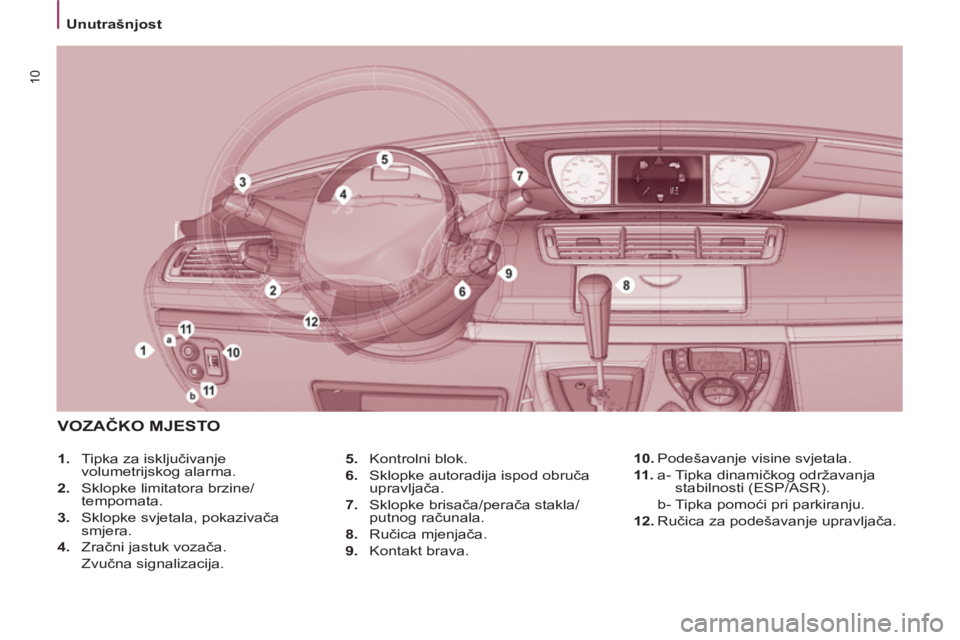

VOZAČKO MJESTO

9
99
11
1
UPOZNAVANJE VOZIL
A


Unutrašnjost
VOZAČKO MJESTO


Vrlo ergonomska sklopka za
upravljanje uređajem WIP
Com.
WIP Nav+


potvrđivanje




biranje
WIP Sound


WIP Bluetooth



Utičnica JACK/RCA

4
12
Unutrašnjost
86 Sjedalo s ručnim
podešavanjem
Sjedalo s električnim
podešavanjem
Ako je vaše
vozilo opremljeno
prednjim
sjedalom koje se
može okretati,
povucite prema
naprijed tipku na
vrhu ručice ručne
kočnice.
Ručica ručne
kočnice se spušta.
Tada možete okrenuti sjedalo. Za
vraćanje u normalni položaj, povlačite
ručicu prema gore dok ne uskoči.

1.

Uzdužno
podešavanje.

2.
Nagib.

3.
Visina sjedišta.

4.
Slabinski dio.

5.
Visina i nagib
naslona za glavu.

Okretanje sjedala

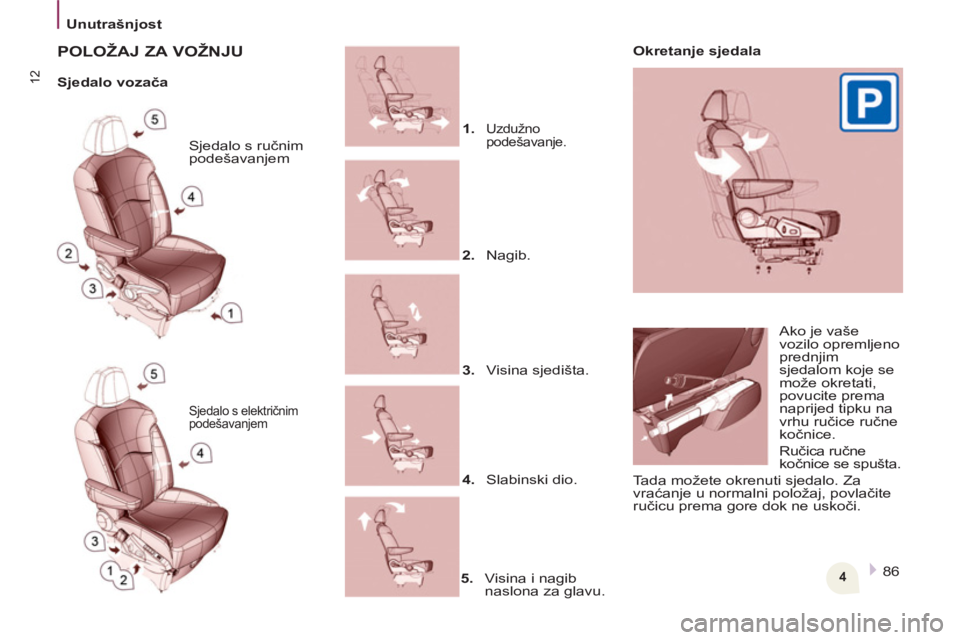

POLOŽAJ ZA VOŽNJU


Sjedalo vozača

3
13
1
UPOZNAVANJE VOZIL
A


Unutrašnjost

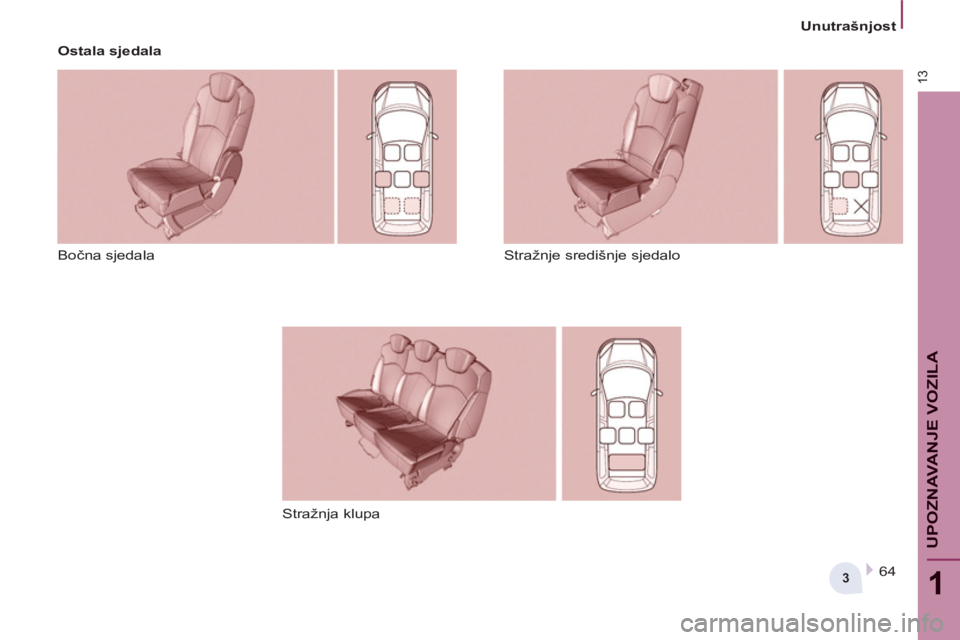

Bočna sjedala Stražnje središnje sjedalo
Stražnja klupa
Ostala sjedala
64

43
3
3
14
Unutrašnjost
91
Vraćanje

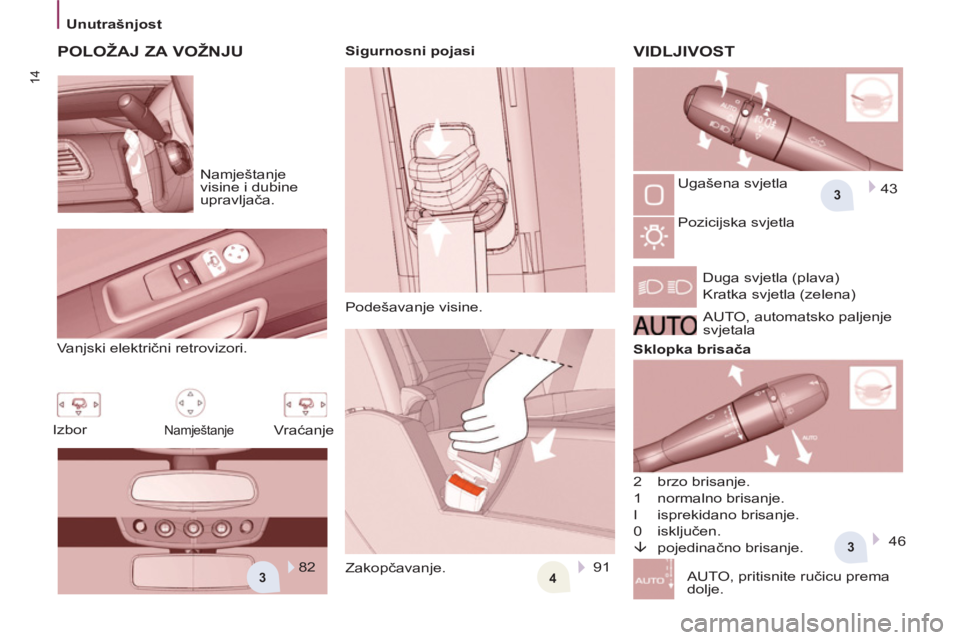

POLOŽAJ ZA VOŽNJU
VIDLJIVOST

Namještanje
visine i dubine
upravljača.
Vanjski električni retrovizori.
Izbor
Sigurnosni pojasi
Podešavanje visine.
Zakopčavanje. Ugašena svjetla
Pozicijska svjetla
Duga svjetla (plava)
Kratka svjetla (zelena)

Sklopka brisača
2 brzo brisanje.
1 normalno brisanje.
I isprekidano brisanje.
0 isključen.
È
pojedinačno brisanje.
AUTO, pritisnite ručicu prema
dolje. AUTO, automatsko paljenje
svjetala
Namještanje

82

43
46
