BRZA POMOĆ
7

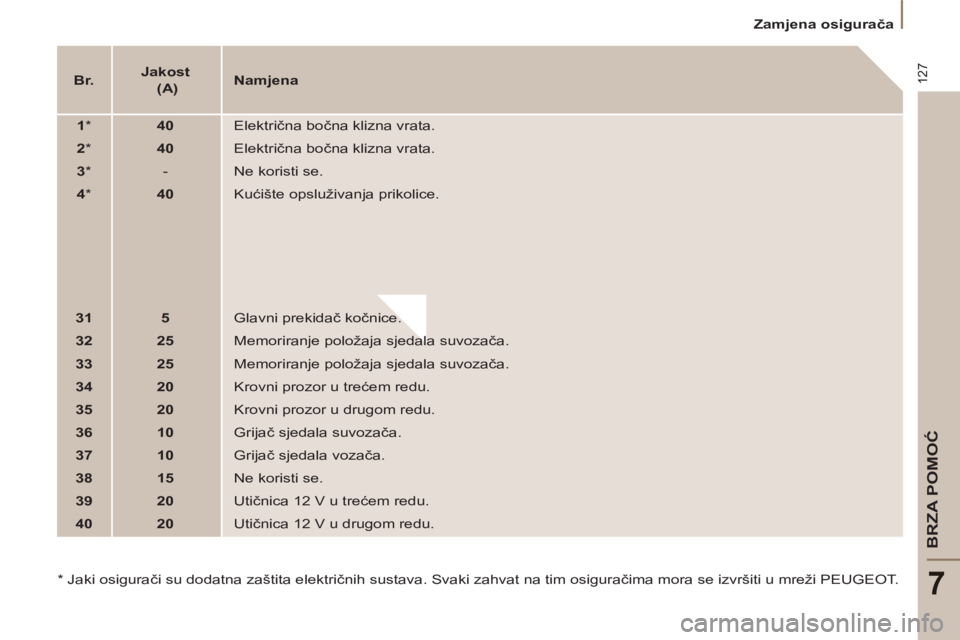

Zamjena osigurača


Br.



Jakost
(A)


Namjena



1

*


40

Električna bočna klizna vrata.


2

*


40

Električna bočna klizna vrata.


3

*

- Ne koristi se.


4

*


40

Kućište opsluživanja prikolice.


31



5

Glavni prekidač kočnice.


32



25

Memoriranje položaja sjedala suvozača.


33



25

Memoriranje položaja sjedala suvozača.


34



20

Krovni prozor u trećem redu.


35



20

Krovni prozor u drugom redu.


36



10

Grijač sjedala suvozač
a.


37



10

Grijač sjedala vozača.


38



15

Ne koristi se.


39



20

Utičnica 12 V u trećem redu.


40



20

Utičnica 12 V u drugom redu.

*
Jaki osigurači su dodatna zaštita električnih sustava. Svaki zahvat na tim osiguračima mora se izvršiti u mreži PEUGEOT.

128


Zamjena osigurača



Kućište osigurača

Za pristup osiguračima u prostoru
motora (smješteni su lijevo od
spremnika rashladne tekućine motora):


- otkvačite poklopac.

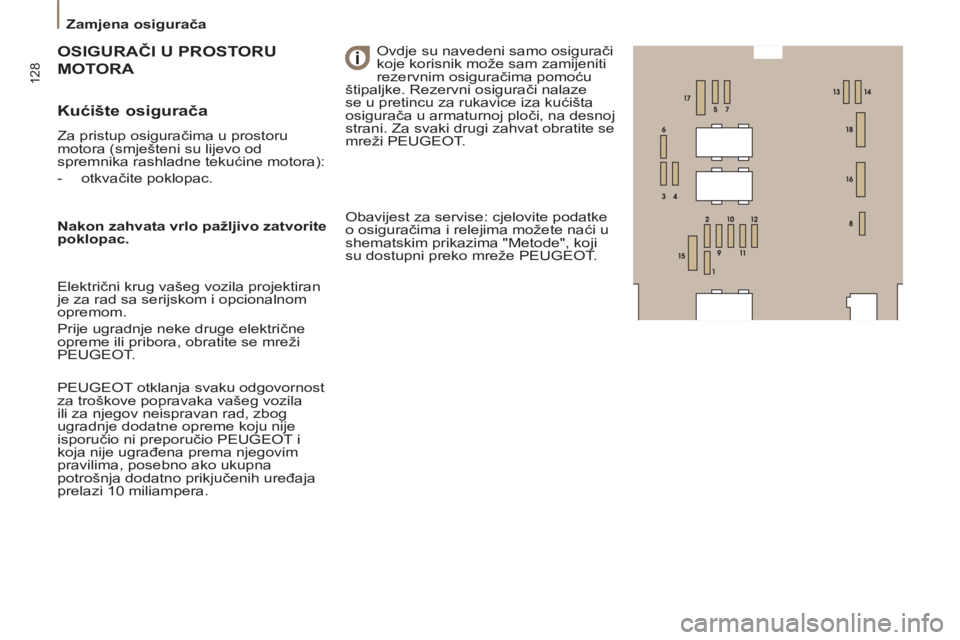

OSIGURAČI U PROSTORU
OSIGU
OTORA MOT

Ovdje su navedeni samo osigurači
koje korisnik može sam zamijeniti
rezervnim osiguračima pomoću
štipaljke. Rezervni osigurači nalaze
se u pretincu za rukavice iza kućišta
osigurača u armaturnoj ploči, na desnoj
strani. Za svaki drugi zahvat obratite se
mreži PEUGEOT.

Nakon zahvata vrlo pažljivo zatvorite
poklopac.

Električni krug vašeg vozila projektiran
je za rad sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT.

PEUGEOT otklanja svaku odgovornost
za troškove popravaka vašeg vozila
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, posebno ako ukupna
potrošnja dodatno prikjučenih uređaja
prelazi 10 miliampera. Obavijest za servise: cjelovite podatke
o osiguračima i relejima možete naći u
shematskim prikazima "Metode", koji
su dostupni preko mreže PEUGEOT.

129
BRZA POMOĆ

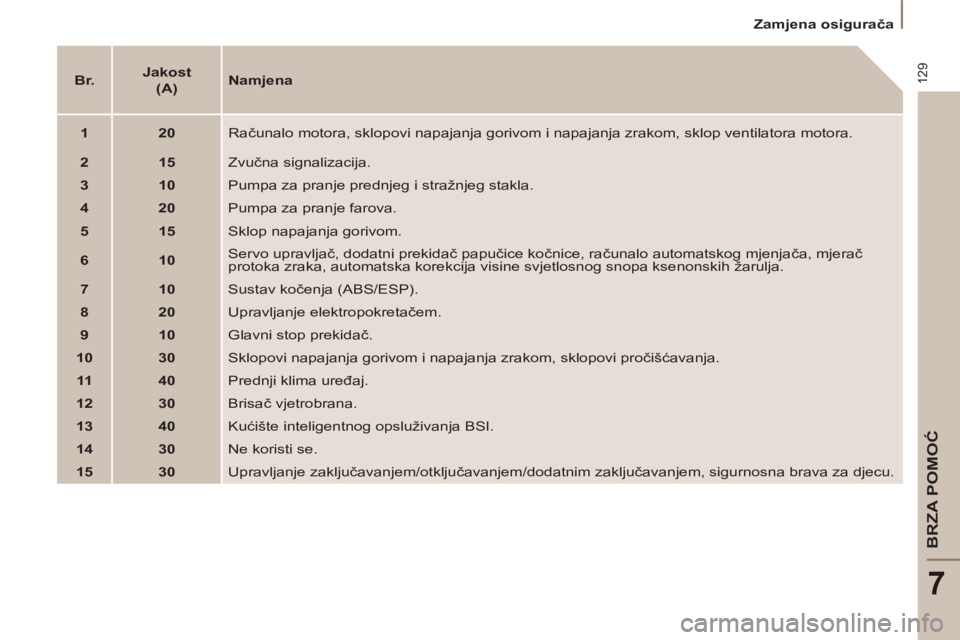

7
Zamjena osigurača


Br.



Jakost
(A)


Namjena



1



20

Računalo motora, sklopovi napajanja gorivom i napajanja zrakom, sklop ventilatora motora.


2



15

Zvučna signalizacija.


3



10

Pumpa za pranje prednjeg i stražnjeg stakla.


4



20

Pumpa za pranje farova.


5



15

Sklop napajanja gorivom.


6



10

Servo upravljač, dodatni prekidač papučice kočnice, računalo automatskog mjenjača, mjerač
protoka zraka, automatska korekcija visine svjetlosnog snopa ksenonskih žarulja.


7



10

Sustav kočenja (ABS/ESP).


8



20

Upravljanje elektropokretačem.


9



10

Glavni stop prekidač.


10



30

Sklopovi napajanja gorivom i napajanja zrakom, sklopovi proč
išćavanja.


11



40

Prednji klima uređaj.


12



30

Brisač vjetrobrana.


13



40

Kućište inteligentnog opsluživanja BSI.


14



30

Ne koristi se.


15



30

Upravljanje zaključavanjem/otključavanjem/dodatnim zaključavanjem, sigurnosna brava za djecu.

130
Zamjena metlice brisača
ZAMJENA METLICE BRISAČA


- Spojite cijev za pranje stakla i
spustite polugu brisača.

Za

vrać

anje brisa

č

a

u

osnovni


položaj

, uključite

kontakt i

pomaknite

ručicu

brisač

a

.



Postavljanje metlica prednjih
brisača u poseban položaj



- U roku od najviše jedne minute
nakon prekida kontakta pomaknite
ručicu brisača; metlice brisača
postavit će se uz stupove
vjetrobrana (u poseban položaj).

Zamjena metlice brisača vjetrobrana


- Podignite polugu brisača i odspojite
cijev za pranje stakla.

- Otkvačite metlicu i izvadite je.

- Postavite novu metlicu.
Zamjena metlice brisača stražnjeg
stakla


- Podignite polugu, otkvačite metlicu
i izvadite je.

- Postavite novu metlicu i spustite
polugu brisača.

131
BRZA POMOĆ
7
Vuča vašeg vozila

Sa stražnje strane


- gornji dio poklopca otkvačite
pomoću kovanice,

- do kraja zavrnite prsten za vuču.

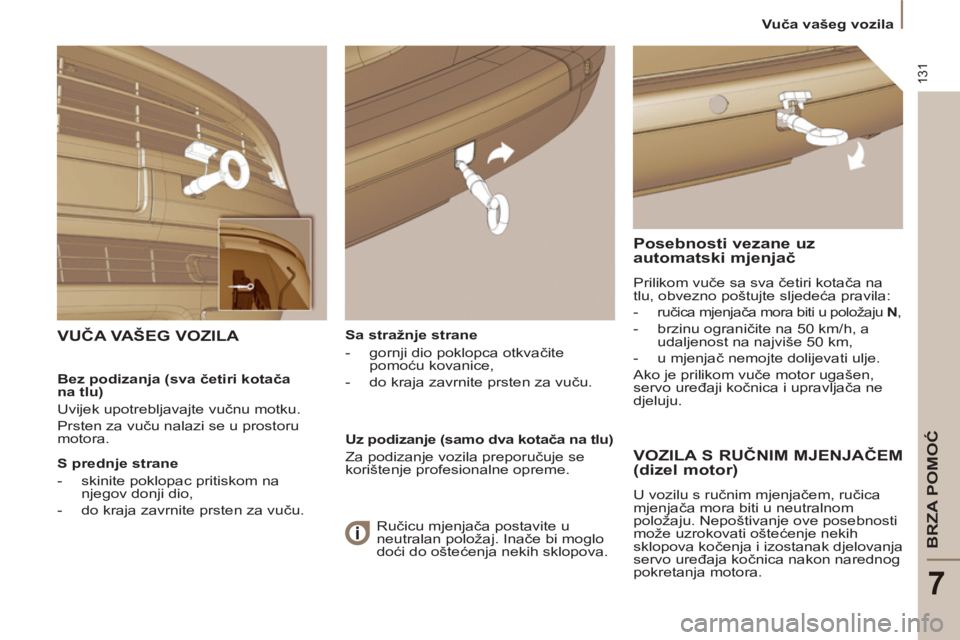

VUČA VAŠEG VOZILA

Posebnosti vezane uz
automatski mjenjač

Prilikom vuče sa sva četiri kotača na
tlu, obvezno poštujte sljedeća pravila:


-
ručica mjenjača mora biti u položaju N
,


- brzinu ograničite na 50 km/h, a
udaljenost na najviše 50 km,

- u mjenjač nemojte dolijevati ulje.
Ako je prilikom vuče motor ugašen,
servo uređaji kočnica i upravljača ne
djeluju.
Bez podizanja (sva četiri kotača
na tlu)
Uvijek upotrebljavajte vučnu motku.
Prsten za vuču nalazi se u prostoru
motora.

S prednje strane


- skinite poklopac pritiskom na
njegov donji dio,

- do kraja zavrnite prsten za vuču.

Uz podizanje (samo dva kotača na tlu)
Za podizanje vozila preporučuje se
korištenje profesionalne opreme.

VOZILA S RUČNIM MJENJAČEM
(dizel motor)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može uzrokovati oštećenje nekih
sklopova kočenja i izostanak djelovanja
servo uređaja kočnica nakon narednog
pokretanja motora. Ručicu mjenjača postavite u
neutralan položaj. Inače bi moglo
doći do oštećenja nekih sklopova.

Tehničke karakteristike dizel motora

132

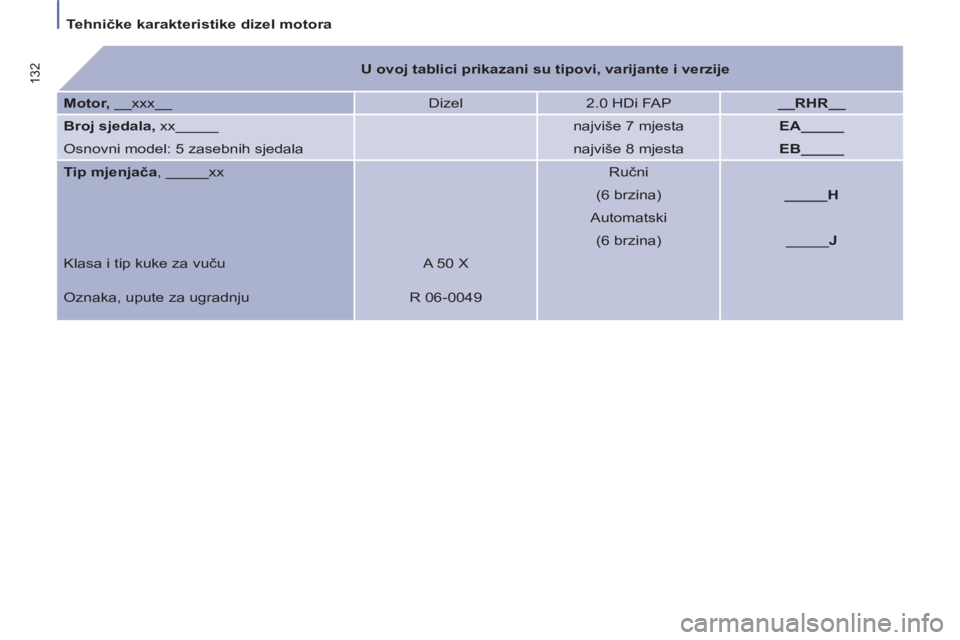

U ovoj tablici prikazani su tipovi, varijante i verzije



Motor,
__xxx__ Dizel
2.0 HDi FAP
__RHR__


Broj sjedala,
xx_____


najviše 7 mjesta
EA_____

Osnovni model: 5 zasebnih sjedala


najviše 8 mjesta
EB_____


Tip mjenjača
, _____xx


Ručni



(6 brzina)
_____H



Automatski



(6 brzina) _____ J

Klasa i tip kuke za vuču A 50 X

Oznaka, upute za ugradnju R 06-0049

133


Tehničke karakteristike dizel motora

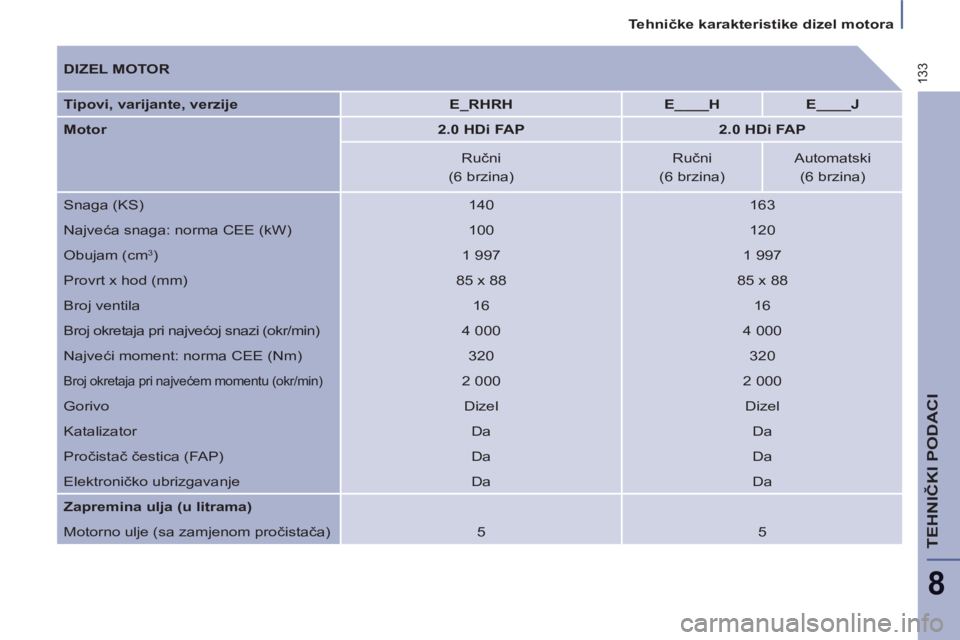

TEHNIČKI PODACI
8


DIZEL MOTOR

Tipovi, varijante, verzije


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Ručni
Ručni
Automatski

(6 brzina)
(6 brzina)
(6 brzina)
Snaga (KS)
140
163
Najveća snaga: norma CEE (kW)
100
120
Obujam (cm
3)
1 997
1 997
Provrt x hod (mm)
85 x 88
85 x 88
Broj ventila
16
16
Broj okretaja pri najvećoj snazi (okr/min)
4 000
4 000
Najveći moment: norma CEE (Nm)
320
320

Broj okretaja pri najvećem momentu (okr/min)

2 000
2 000
Gorivo
Dizel
Dizel
Katalizator
Da
Da
Pročistač čestica (FAP)
Da
Da
Elektroničko ubrizgavanje
Da
Da

Zapremina ulja (u litrama)

Motorno ulje (sa zamjenom pročistača)
5
5

Tehničke karakteristike dizel motora

134

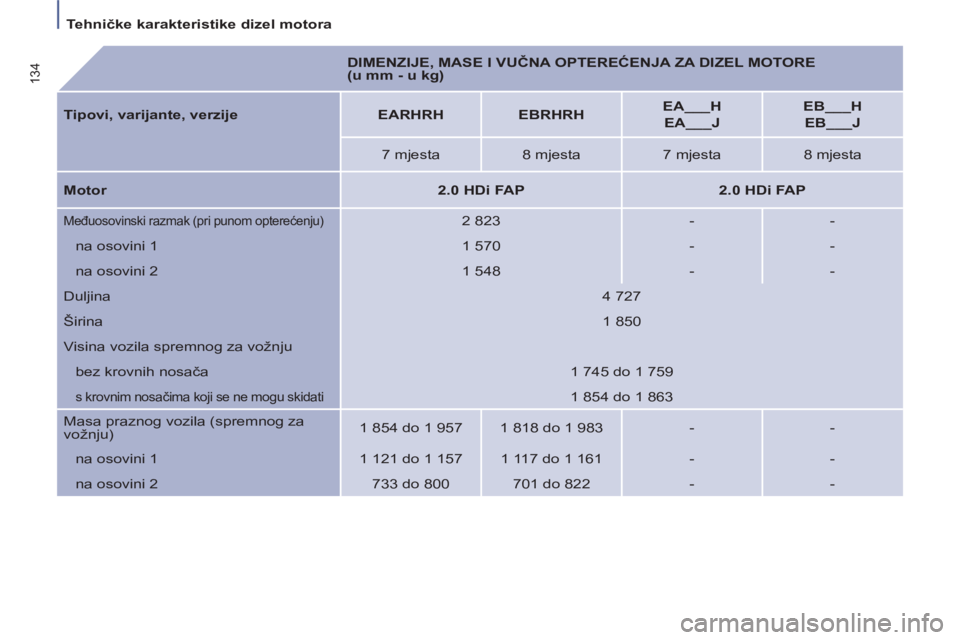

DIMENZIJE, MASE I VUČNA OPTEREĆENJA ZA DIZEL MOTORE
(u mm - u kg)

Tipovi, varijante, verzije


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 mjesta
8 mjesta
7 mjesta
8 mjesta

Motor


2.0 HDi FAP



2.0 HDi FAP



Međuosovinski razmak (pri punom opterećenju)

2 823
-
-
na osovini 1
1 570
-
-
na osovini 2
1 548
-
-
Duljina
4 727
Širina
1 850
Visina vozila spremnog za vožnju
bez krovnih nosača
1 745 do 1 759

s krovnim nosačima koji se ne mogu skidati

1 854 do 1 863
Masa praznog vozila (spremnog za
vožnju)
1 854 do 1 957
1 818 do 1 983
-
-
na osovini 1
1 121 do 1 157
1 117 do 1 161
-
-
na osovini 2
733 do 800
701 do 822
-
-
