RÝCHLA POMOC

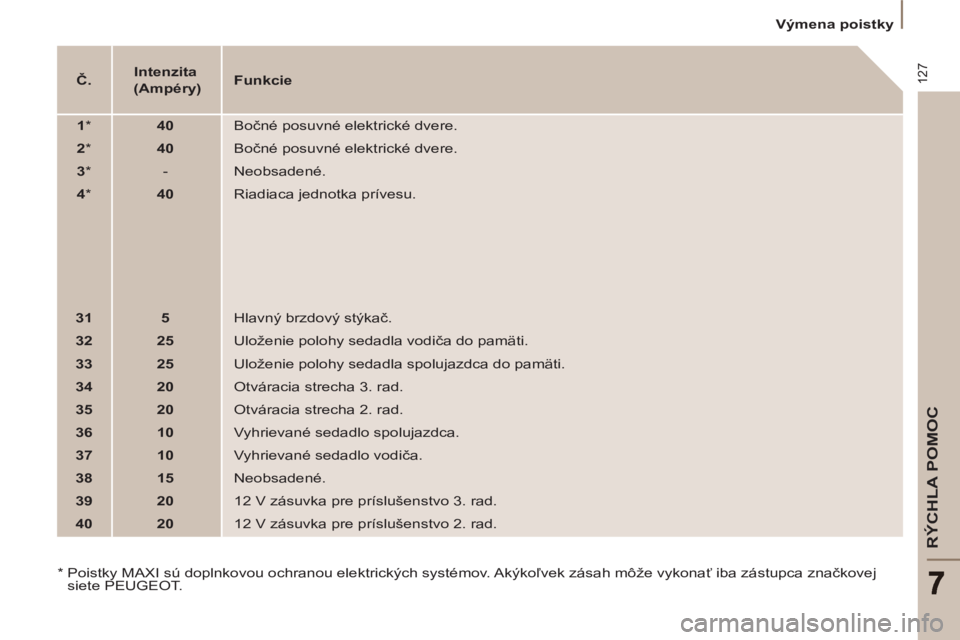

Výmena poistky



Č.



Intenzita
(Ampéry)


Funkcie



1

*


40

Bočné posuvné elektrické dvere.


2

*


40

Bočné posuvné elektrické dvere.


3

*

- Neobsadené.


4

*


40

Riadiaca jednotka prívesu.


31



5

Hlavný brzdový stýkač.


32



25

Uloženie polohy sedadla vodiča do pamäti.


33



25

Uloženie polohy sedadla spolujazdca do pamäti.


34



20

Otváracia strecha 3. rad.


35



20

Otváracia strecha 2. rad.


36



10

Vyhrievané sedadlo spolujazdca.


37



10

Vyhrievané sedadlo vodiča.


38



15

Neobsadené.



39



20

12 V zásuvka pre príslušenstvo 3. rad.


40



20

12 V zásuvka pre príslušenstvo 2. rad.

*
Poistky MAXI sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah môže vykonať iba zástupca značkovej
siete PEUGEOT.

128


Výmena poistky



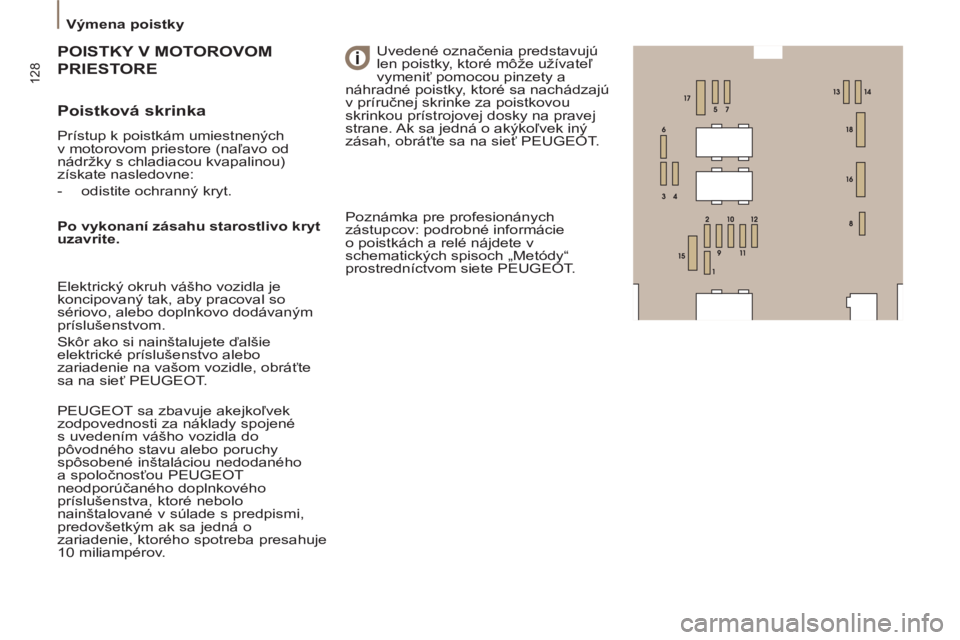

Poistková skrinka

Prístup k poistkám umiestnených
v motorovom priestore (naľavo od
nádržky s chladiacou kvapalinou)
získate nasledovne:


- odistite ochranný kryt.
STKY V MOTOROVOM
POIST
RIESTORE PRI

Uvedené označenia predstavujú
len poistky, ktoré môže užívateľ
vymeniť pomocou pinzety a
náhradné poistky, ktoré sa nachádzajú
v príručnej skrinke za poistkovou
skrinkou prístrojovej dosky na pravej
strane. Ak sa jedná o akýkoľvek iný
zásah, obráťte sa na sieť PEUGEOT.

Po vykonaní zásahu starostlivo kryt
uzavrite.

Elektrický okruh vášho vozidla je
koncipovaný tak, aby pracoval so
sériovo, alebo doplnkovo dodávaným
príslušenstvom.
Skôr ako si nainštalujete ďalšie
elektrické príslušenstvo alebo
zariadenie na vašom vozidle, obráťte
sa na sieť PEUGEOT.


PEUGEOT sa zbavuje akejkoľvek
zodpovednosti za náklady spojené
s uvedením vášho vozidla do
pôvodného stavu alebo poruchy
spôsobené inštaláciou nedodaného
a spoločnosťou PEUGEOT
neodporúčaného doplnkového
príslušenstva, ktoré nebolo
nainštalované v súlade s predpismi,
predovšetkým ak sa jedná o
zariadenie, ktorého spotreba presahuje
10 miliampérov. Poznámka pre profesionánych
zástupcov: podrobné informácie
o poistkách a relé nájdete v
schematických spisoch „Metódy“
prostredníctvom siete PEUGEOT.

129

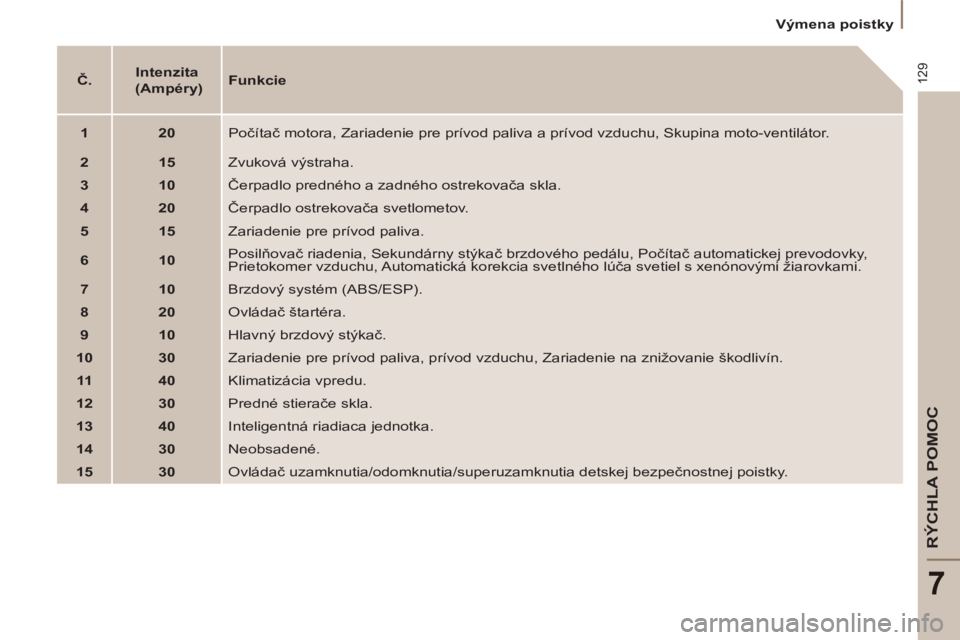

RÝCHLA POMOC
7


Výmena poistky



Č.



Intenzita
(Ampéry)


Funkcie



1



20

Počítač motora, Zariadenie pre prívod paliva a prívod vzduchu, Skupina moto-ventilátor.


2



15

Zvuková výstraha.


3



10

Čerpadlo predného a zadného ostrekovača skla.


4



20

Čerpadlo ostrekovača svetlometov.


5



15

Zariadenie pre prívod paliva.


6



10

Posilňovač riadenia, Sekundárny stýkač brzdového pedálu, Počítač automatickej prevodovky,
Prietokomer vzduchu, Automatická korekcia svetlného lúča svetiel s xenónovými žiarovkami.


7



10

Brzdový systém (ABS/ESP).


8



20

Ovládač štartéra.


9



10

Hlavný brzdový stýkač.


10



30

Zariadenie pre prívod paliva, prívod vzduchu, Zariadenie na znižovanie škodlivín.


11



40

Klimatizácia vpredu.


12



30

Predné stierače skla.


13



40

Inteligentná riadiaca jednotka.


14



30

Neobsadené.


15



30

Ovládač uzamknutia/odomknutia/superuzamknutia detskej bezpečnostnej poistky.

130
Výmena ramienka stierača skla

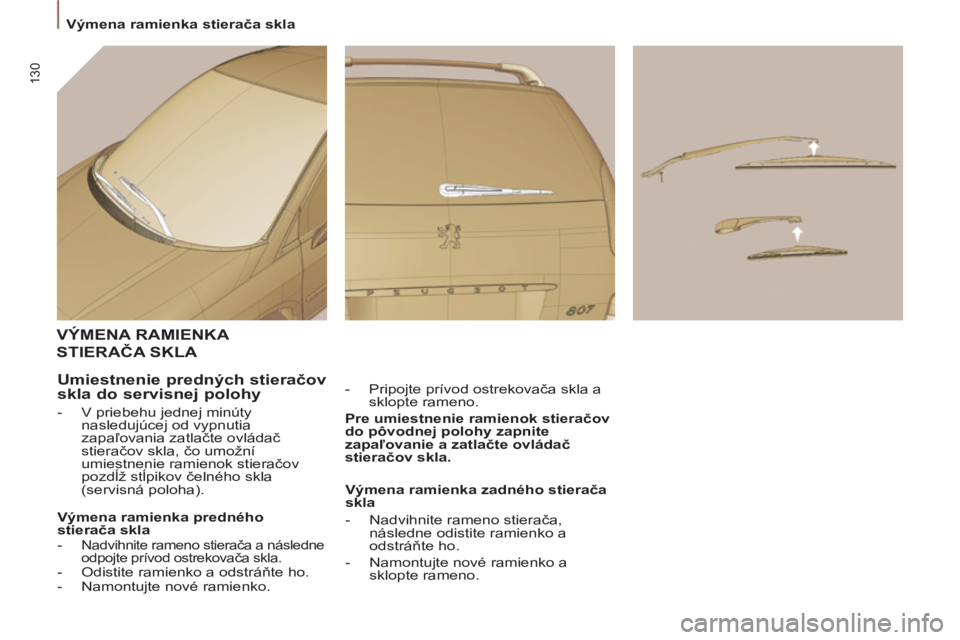

VÝMENA RAMIENKA
STIERAČA SKLA


- Pripojte prívod ostrekovača skla a
sklopte rameno.

Pre umiestnenie ramienok stieračov
do pôvodnej polohy zapnite
zapaľovanie a zatlačte ovládač
stieračov skla.



Umiestnenie predných stieračov
skla do servisnej polohy


- V priebehu jednej minúty
nasledujúcej od vypnutia
zapaľovania zatlačte ovládač
stieračov skla, čo umožní
umiestnenie ramienok stieračov
pozdĺž stĺpikov čelného skla
(servisná poloha).

Výmena ramienka predného
stierača skla


-
Nadvihnite rameno stierača a následne
odpojte prívod ostrekovača skla.


- Odistite ramienko a odstráňte ho.

- Namontujte nové ramienko.
Výmena ramienka zadného stierača
skla


- Nadvihnite rameno stierača,
následne odistite ramienko a
odstráňte ho.

- Namontujte nové ramienko a
sklopte rameno.

131
RÝCHLA POMOC
7
Odtiahnutie vášho vozidla

Za zadnú časť


- pomocou mince odistite hornú časť
krytu,

- zaskrutkujte snímateľné vlečné oko
až na doraz.

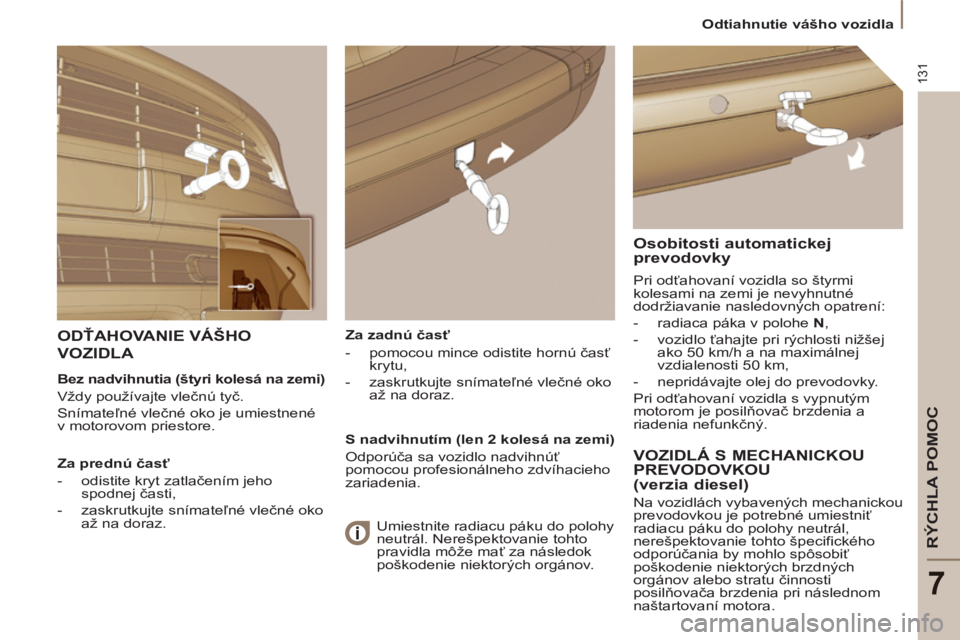

ODŤAHOVANIE VÁŠHO
VOZIDLA

Osobitosti automatickej
prevodovky
Pri odťahovaní vozidla so štyrmi
kolesami na zemi je nevyhnutné
dodržiavanie nasledovných opatrení:


- radiaca páka v polohe N
,

- vozidlo ťahajte pri rýchlosti nižšej
ako 50 km/h a na maximálnej
vzdialenosti 50 km,

- nepridávajte olej do prevodovky.
Pri odťahovaní vozidla s vypnutým
motorom je posilňovač brzdenia a
riadenia nefunkčný.
Bez nadvihnutia (štyri kolesá na zemi)
Vždy používajte vlečnú tyč.
Snímateľné vlečné oko je umiestnené
v motorovom priestore.

Za prednú časť


- odistite kryt zatlačením jeho
spodnej časti,

- zaskrutkujte snímateľné vlečné oko
až na doraz.

S nadvihnutím (len 2 kolesá na zemi)
Odporúča sa vozidlo nadvihnúť
pomocou profesionálneho zdvíhacieho
zariadenia.

VOZIDLÁ S MECHANICKOU
PREVODOVKOU
(verzia diesel)
Na vozidlách vybavených mechanickou
prevodovkou je potrebné umiestniť
radiacu páku do polohy neutrál,
nerešpektovanie tohto špecifického
odporúčania by mohlo spôsobiť
poškodenie niektorých brzdných
orgánov alebo stratu činnosti
posilňovača brzdenia pri následnom
naštartovaní motora. Umiestnite radiacu páku do polohy
neutrál. Nerešpektovanie tohto
pravidla môže mať za následok
poškodenie niektorých orgánov.

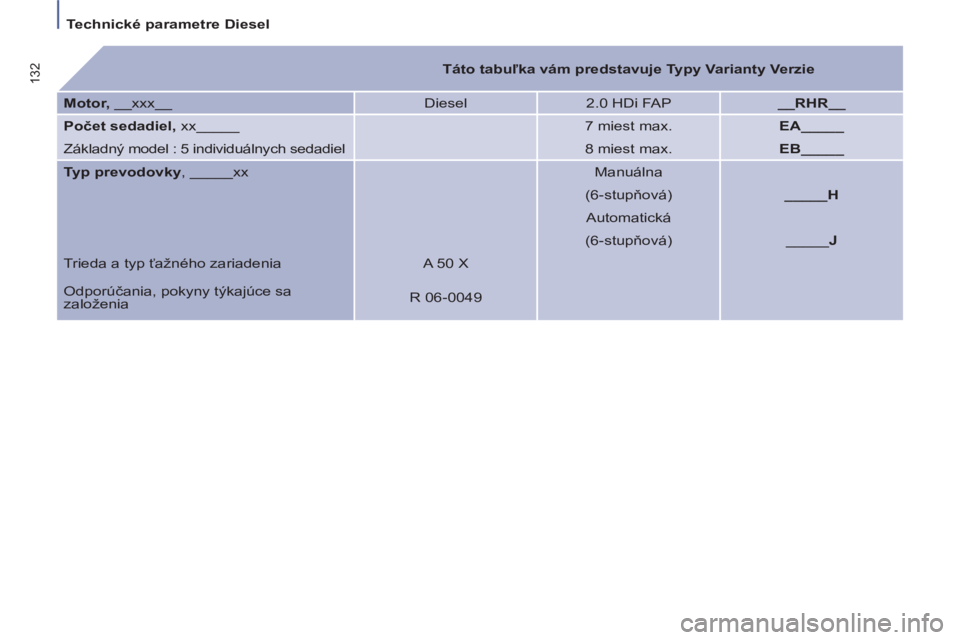

Technické parametre Diesel
132



Táto tabuľka vám predstavuje Typy Varianty Verzie



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Počet sedadiel,
xx_____


7 miest max.
EA_____

Základný model : 5 individuálnych sedadiel


8 miest max.
EB_____


Typ prevodovky
, _____xx


Manuálna



(6-stupňová)
_____H



Automatická



(6-stupňová) _____ J

Trieda a typ ťažného zariadenia A 50 X

Odporúčania, pokyny týkajúce sa
založenia R 06-0049

133


Technické parametre Diesel

TECHNICKÉ PARAMETRE
8

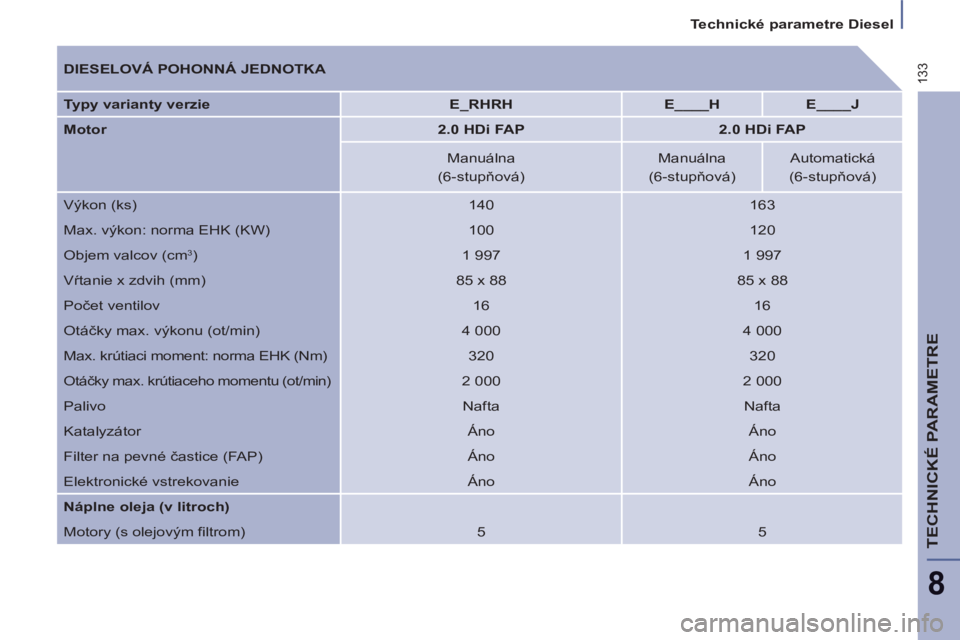

DIESELOVÁ POHONNÁ JEDNOTKA

Typy varianty verzie


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Manuálna
Manuálna
Automatická

(6-stupňová)
(6-stupňová)
(6-stupňová)
Výkon (ks)
140
163
Max. výkon: norma EHK (KW)
100
120
Objem valcov (cm
3
)
1 997
1 997
Vŕtanie x zdvih (mm)
85 x 88
85 x 88
Počet ventilov
16
16
Otáčky max. výkonu (ot/min)
4 000
4 000
Max. krútiaci moment: norma EHK (Nm)
320
320

Otáčky max. krútiaceho momentu (ot/min)

2 000
2 000
Palivo
Nafta
Nafta
Katalyzátor
Áno
Áno
Filter na pevné častice (FAP)
Áno
Áno
Elektronické vstrekovanie
Áno
Áno

Náplne oleja (v litroch)

Motory (s olejovým filtrom)
5
5

Technické parametre Diesel
134

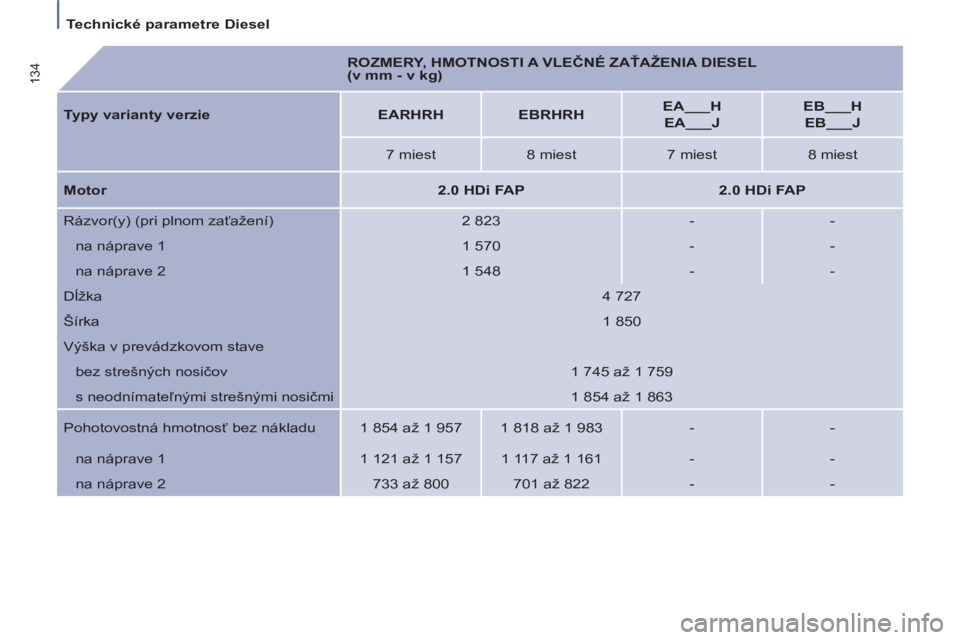

ROZMERY, HMOTNOSTI A VLEČNÉ ZAŤAŽENIA DIESEL
(v mm - v kg)

Typy varianty verzie


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 miest
8 miest
7 miest
8 miest

Motor


2.0 HDi FAP



2.0 HDi FAP


Rázvor(y) (pri plnom zaťažení)
2 823
-
-
na náprave 1
1 570
-
-
na náprave 2
1 548
-
-
Dĺžka

4 727
Šírka

1 850
Výška v prevádzkovom stave
bez strešných nosičov
1 745 až 1 759
s neodnímateľnými strešnými nosičmi
1 854 až 1 863
Pohotovostná hmotnosť bez nákladu

1 854 až 1 957
1 818 až 1 983
-
-
na náprave 1
1 121 až 1 157
1 117 až 1 161
-
-
na náprave 2
733 až 800
701 až 822
-
-
