2013 Peugeot 807 PEUGEOT 807 2013 Návod na použití (in Czech)

127
RYCHLÁ POMOC


Výměna pojistky



Č.



Proud
(ampéry)


Funkce



1

*


40

Elektrické boční posuvné dveře.


2

*


40

Elektrické boční posuvné dveře.


3

*

- Nepoužitá.


4

*


40

Rozvodná jednotka pro přívěs.


31



5

Hlavní brzdový spínač.


32



25

Paměťová jednotka sedadla řidiče.


33



25

Paměťová jednotka sedadla spolujezdce.


34



20

Otvírací střecha 3. řady sedadel.


35



20

Otvírací st
řecha 2. řady sedadel.


36



10

Vyhřívané sedadlo spolujezdce.


37



10

Vyhřívané sedadlo řidiče.


38



15

Nepoužitá.


39



20

Zásuvka 12 V pro příslušenství 3. řady sedadel.


40



20

Zásuvka 12 V pro příslušenství 2. řady sedadel.

*
Maxi pojistky jsou dodatečnou ochranou elektrických systémů. Jakýkoli zásah musí být proveden v servisu sítě PEUGEOT.

128


Výměna pojistky



Pojistková skřínka

Pro získání přístupu k pojistkám
umístěným v motorovém prostoru
(vlevo od nádržky chladicí kapaliny):


- odklopte víko.

POJISTKY V MOTOROVÉM
POJIS
ROSTORU PRO

Uvedená označení představují
pouze pojistky, které mohou
být měněny uživatelem pomocí
pinzety a sady náhradních pojistek,
umístěné v odkládací přihrádce za
pojistkovou skříňkou palubní desky
na pravé straně. S jakýmkoli jiným
zákrokem se obraťte na servis sítě
PEUGEOT.

Po zásahu velmi pečlivě zavřete
víko.

Elektrický obvod vozu je proveden
tak, aby fungoval se sériovým nebo
dodatečně montovaným elektrickým
příslušenstvím.
Před instalováním dalšího elektrického
vybavení nebo příslušenství do svého
vozidla konzultujte zástupce sítě
PEUGEOT.


Automobilka PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které není
dodáváno a doporučeno automobilkou
PEUGEOT a nebylo namontováno dle
jejích předpisů, zvláště pak přístrojů se
spotřebou vyšší než 10 miliampér. Poznámka pro profesionální opravce:
pro získání doplňujících informací o
pojistkách a relé prostudujte schémata
v „Metodách“, které jsou k dispozici v
servisní síti PEUGEOT.

129
RYCHLÁ POMOC
7

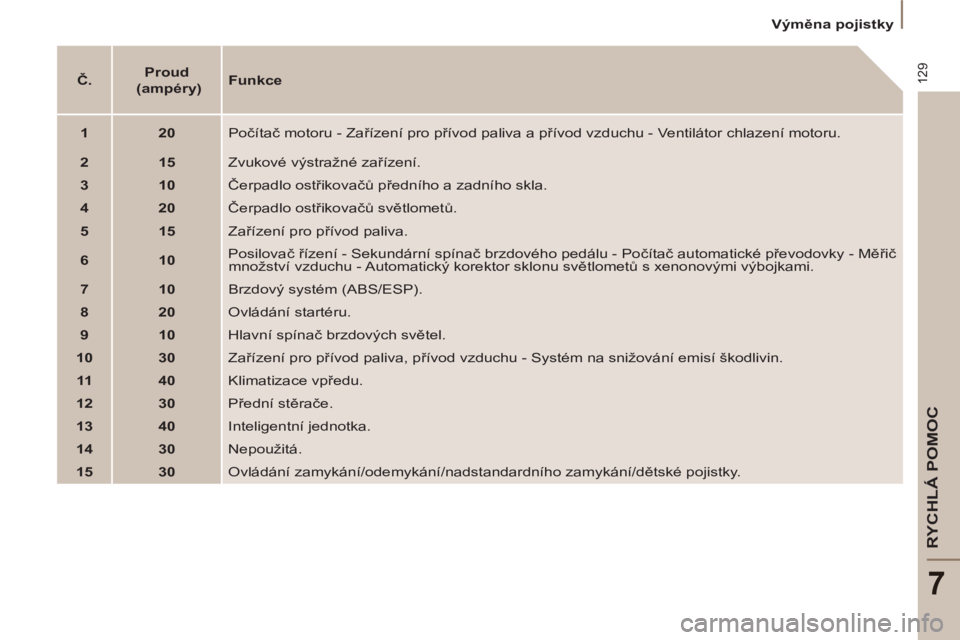

Výměna pojistky



Č.



Proud
(ampéry)


Funkce



1



20

Počítač motoru - Zařízení pro přívod paliva a přívod vzduchu - Ventilátor chlazení motoru.


2



15

Zvukové výstražné zařízení.


3



10

Čerpadlo ostřikovačů předního a zadního skla.


4



20

Čerpadlo ostřikovačů světlometů.


5



15

Zařízení pro přívod paliva.


6



10

Posilovač řízení - Sekundární spínač brzdového pedálu - Počítač automatické převodovky - Měřič

množství vzduchu - Automatický korektor sklonu světlometů s xenonovými výbojkami.


7



10

Brzdový systém (ABS/ESP).


8



20

Ovládání startéru.


9



10

Hlavní spínač brzdových světel.


10



30

Zařízení pro přívod paliva, přívod vzduchu - Systém na snižování emisí škodlivin.


11



40

Klimatizace vpředu.


12



30

Přední stěrače.


13



40

Inteligentní jednotka.


14



30

Nepoužitá.


15



30

Ovládání zamykání/odemykání/nadstandardního zamykání/dětské pojistky.

130


Výměna lišty stěrače

VÝMĚNA STÍRACÍ LIŠTY


- Připojte rampu ostřikování a
přiklopte rameno.

Pro vrácení ramen do normální
polohy zapněte zapalování a
aktivujte ovladač stěračů.



Uvedení ramen předních
stěračů do polohy pro výměnu



- Do jedné minuty po vypnutí
zapalování aktivujte ovladač
stěračů pro nastavení ramen
stěračů podél sloupků čelního skla
(poloha pro výměnu).

Výměna stírací lišty vpředu


- Nadzvedněte rameno a odpojte
rampu ostřikování.

- Uvolněte stírací lištu a sejměte ji.

- Nasaďte novou lištu.
Výměna stírací lišty vzadu


- Nadzvedněte rameno, uvolněte
stírací lištu a sejměte ji.

- Nasaďte novou stírací lištu a
přiklopte rameno.

131
RYCHLÁ POMOC
7

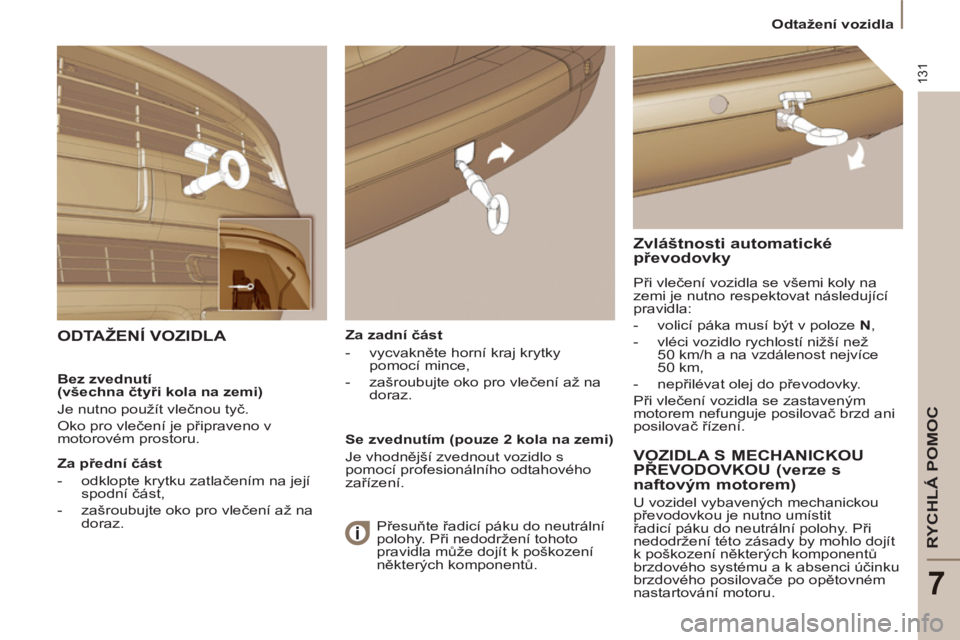

Odtažení vozidla


Za zadní část


- vycvakněte horní kraj krytky
pomocí mince,

- zašroubujte oko pro vlečení až na
doraz.


ODTAŽENÍ VOZIDLA

Zvláštnosti automatické
převodovky

Při vlečení vozidla se všemi koly na
zemi je nutno respektovat následující
pravidla:


- volicí páka musí být v poloze N
,

- vléci vozidlo rychlostí nižší než
50 km/h a na vzdálenost nejvíce
50 km,

- nepřilévat olej do převodovky.
Při vlečení vozidla se zastaveným
motorem nefunguje posilovač brzd ani
posilovač řízení.
Bez zvednutí
(všechna čtyři kola na zemi)
Je nutno použít vlečnou tyč.
Oko pro vlečení je připraveno v
motorovém prostoru.

Za přední část


- odklopte krytku zatlačením na její
spodní část,

- zašroubujte oko pro vlečení až na
doraz.

Se zvednutím (pouze 2 kola na zemi)
Je vhodnější zvednout vozidlo s
pomocí profesionálního odtahového
zařízení.


VOZIDLA S MECHANICKOU
PŘEVODOVKOU (verze s
naftovým motorem)
U vozidel vybavených mechanickou
převodovkou je nutno umístit
řadicí páku do neutrální polohy. Při
nedodržení této zásady by mohlo dojít
k poškození některých komponentů
brzdového systému a k absenci účinku
brzdového posilovače po opětovném
nastartování motoru. Přesuňte řadicí páku do neutrální
polohy. Při nedodržení tohoto
pravidla může dojít k poškození
některých komponentů.

Technické charakteristiky - naftový motor

132

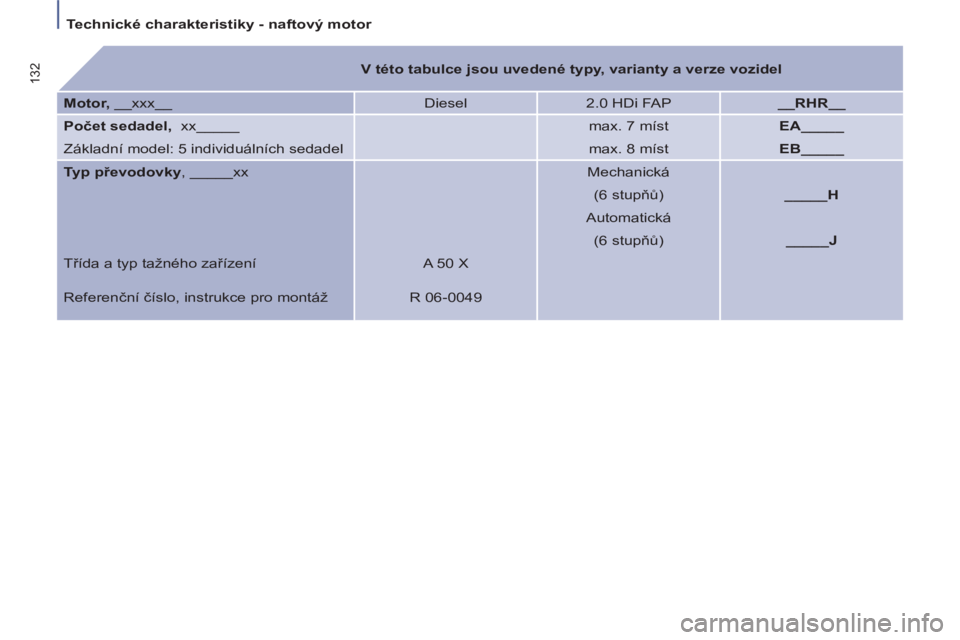

V této tabulce jsou uvedené typy, varianty a verze vozidel



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Počet sedadel,
xx_____


max. 7 míst
EA_____

Základní model: 5 individuálních sedadel


max. 8 míst
EB_____


Typ převodovky
, _____xx


Mechanická



(6 stupňů)
_____H



Automatická



(6 stupňů) _____ J

Třída a typ tažného zařízení A 50 X

Referenční číslo, instrukce pro montáž R 06-0049

133


Technické charakteristiky - naftový motor

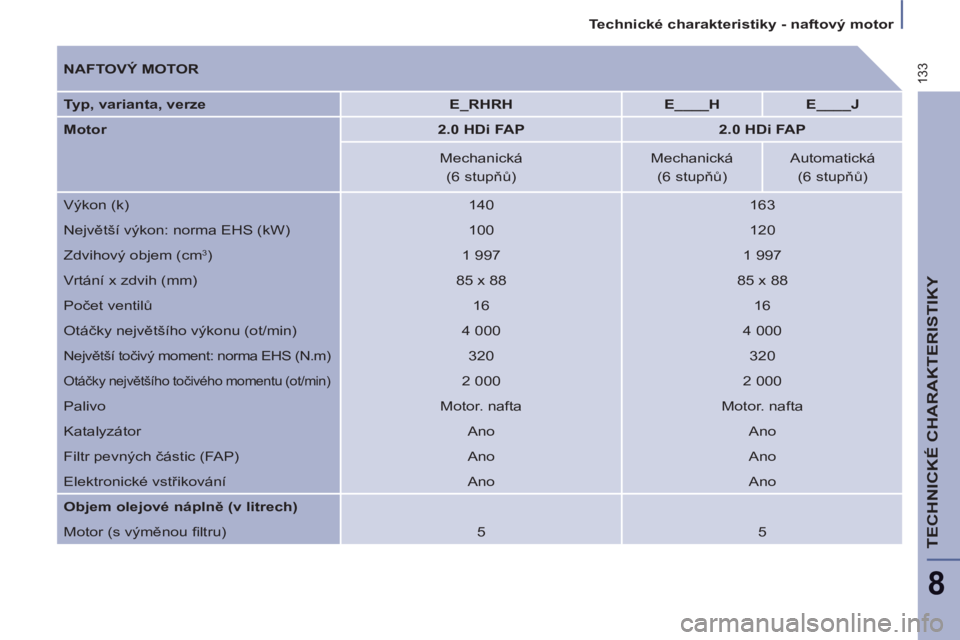

TECHNICKÉ CHARAKTERISTIKY
8


NAFTOVÝ MOTOR

Typ, varianta, verze


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Mechanická
Mechanická
Automatická

(6 stupňů)
(6 stupňů)
(6 stupňů)
Výkon (k)
140
163
Největší výkon: norma EHS (kW)
100
120
Zdvihový objem (cm
3
)
1 997
1 997
Vrtání x zdvih (mm)
85 x 88
85 x 88
Počet ventilů
16
16
Otáčky největšího výkonu (ot/min)
4 000
4 000

Největší točivý moment: norma EHS (N.m)

320
320

Otáčky největšího točivého momentu (ot/min)

2 000
2 000
Palivo
Motor. nafta
Motor. nafta
Katalyzátor
Ano
Ano
Filtr pevných částic (FAP)
Ano
Ano
Elektronické vstřikování
Ano
Ano

Objem olejové náplně (v litrech)

Motor (s výměnou fi ltru)
5
5

Technické charakteristiky - naftový motor

134


ROZMĚRY, HMOTNOST VOZIDLA A PŘÍVĚSU - NAFTOVÝ MOTOR
(mm - kg)



Typ, varianta, verze


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 míst
8 míst
7 míst
8 míst

Motor


2.0 HDi FAP



2.0 HDi FAP


Rozvor (při plném zatížení)
2 823
-
-
rozchod kol nápravy 1
1 570
-
-
rozchod kol nápravy 2
1 548
-
-
Délka
4 727
Šířka

1 850
Výška při provozní hmotnosti
bez střešního tyčového nosiče
1 745 až 1 759

se snímatelným střešním tyčovým nosičem

1 854 až 1 863
Provozní hmotnost (náplně doplněné)
1 854 až 1 957
1 818 až 1 983
-
-
zatížení nápravy 1
1 121 až 1 157
1 117 až 1 161
-
-
zatížení nápravy 2
733 až 800
701 až 822
-
-
