2013 Peugeot 807 PEUGEOT 807 2013 Instrukcja obsługi (in Polish)

127

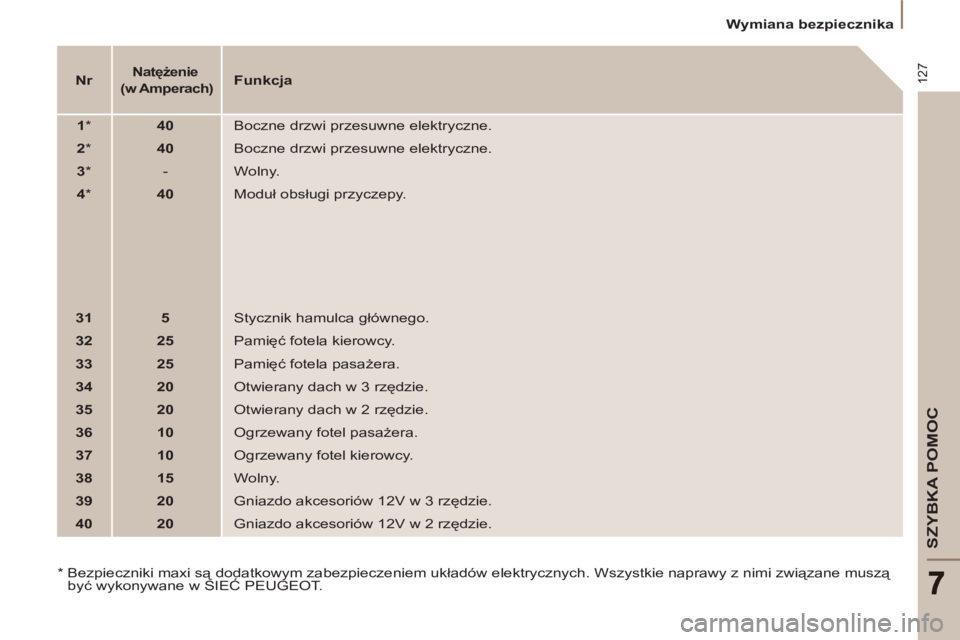

SZYBKA POMOC


Wymiana bezpiecznika



Nr





Natężenie
(w Amperach)



Funkcja



1

*


40

Boczne drzwi przesuwne elektryczne.


2

*


40

Boczne drzwi przesuwne elektryczne.


3

*

- Wolny.


4

*


40

Moduł obsługi przyczepy.


31



5

Stycznik hamulca głównego.


32



25

Pamięć fotela kierowcy.


33



25

Pamięć fotela pasażera.


34



20

Otwierany dach w 3 rzędzie.


35



20

Otwierany dach w 2 rzędzie.


36



10

Ogrzewany fotel pasażera.


37



10

Ogrzewany fotel kierowcy.


38



15

Wolny.


39



20

Gniazdo akcesoriów 12V w 3 rzędzie.


40



20

Gniazdo akcesoriów 12V w 2 rzędzie.

*
Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wszystkie naprawy z nimi związane muszą
być wykonywane w SIEĆ PEUGEOT.

128


Wymiana bezpiecznika



Skrzynka bezpieczników

W celu uzyskania dostępu do
bezpieczników umieszczonych w komorze
silnika (po stronie akumulatora) należy :



- zdemontować osłonę i odpiąć pokrywę.
PIECZNIKI W KOMORZE
BEZP
LNIKA SILN

Powyżej, opisano jedynie
bezpieczniki, które mogą być
wymienione przez użytkownika za
pomocą szczypiec oraz bezpieczników
zamiennych, znajdujących się w
w schowku przednim za skrzynką
bezpieczników deski rozdzielczej,
po prawej stronie. Wszystkie inne
wymiany bezpieczników muszą być
wykonywane w ASO SIECI PEUGEOT.

Po wykonaniu interwencji, zamknąć
starannie pokrywę i założyć osłonę.

Obwód elektryczny Państwa pojazdu
przewidziany jest do współpracy
z wyposażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innych
akcesoriów elektrycznych w Waszym
samochodzie, należy koniecznie
skontaktować się z ASO SIECI
PEUGEOT.
PEUGEOT nie ponosi żadnej
odpowiedzialności za koszty związane
z naprawą usterek powstałych w
wyniku zainstalowania w pojeździe
dodatkowego wyposażenia lub
akcesoriów zakupionych poza siecią
handlową i niezalecanych przez
PEUGEOT oraz instalowanych
niezgodnie z zaleceniami, szczególnie
dotyczy to urządzeń, których pobór
prą
du przekracza 10 miliamper. Informacja dla fachowców: dodatkowe
informacje dotyczące bezpieczników
i przekaźników dostępne są na
schematach "Metody" w Sieci PEUGEOT.

129
SZYBKA POMOC
7


Wymiana bezpiecznika



Nr



Natężenie
(w Amperach)


Funkcja



1



20

Kalkulator silnika, Zespoły zasilania paliwem i zasilania powietrzem, Zespół motowentylatora.


2



15

Sygnał dźwiękowy.


3



10

Pompa spryskiwacza przedniej i tylnej szyby.


4



20

Pompa sprzyskiwacza refl ektorów.


5



15

Mechanizm zasilania paliwem.


6



10



Układ kierowniczy ze wspomaganiem, Stycznik pedała hamulca drugorzędnego, Kalkulator automatycznej
skrzyni biegów, Przepływomierz powietrza, Automatyczna korekcja wysokości refl ektorów ksenonowych.



7



10

System hamowania (ABS/ESP).


8



20

Sterowanie rozrusznikiem.


9



10

Główny stycznik stop.


10



30

Mechanizmy zasilania paliwem, zasilaniem powietrza, Mechanizmy doczyszczania spalin.


11



40

Klimatyzacja z przodu.


12



30

Wycieraczka przedniej szyby.


13



40

BSI.


14



30

Wolny.


15



30

Przełącznik ryglowania/odryglowania mechanizmu bezpieczeństwa dzieci.

130

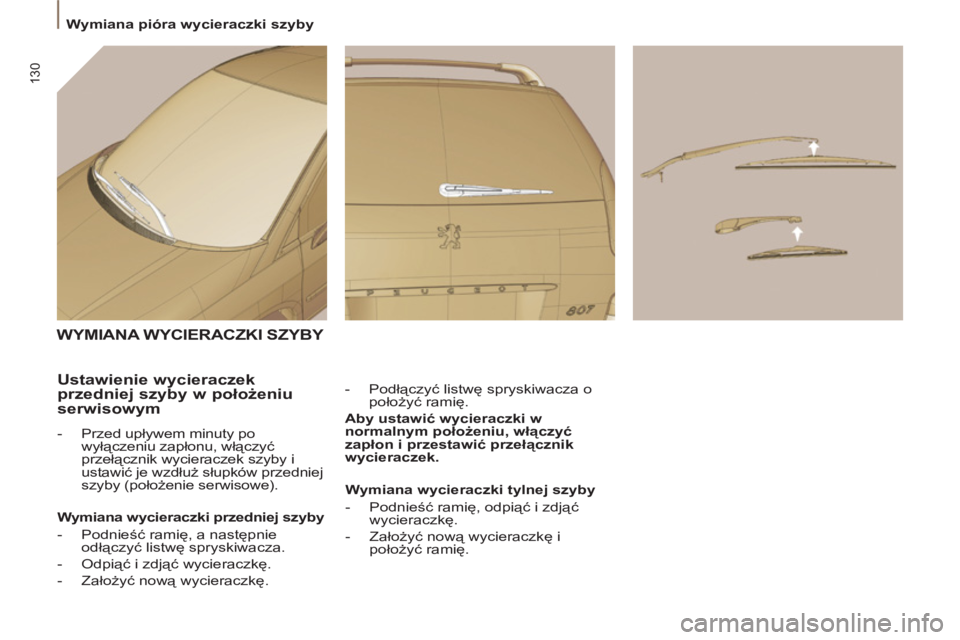

Wymiana pióra wycieraczki szyby

WYMIANA WYCIERACZKI SZYBY


- Podłączyć listwę spryskiwacza o
położyć ramię.

Aby ustawić wycieraczki w
normalnym położeniu, włączyć
zapłon i przestawić przełącznik
wycieraczek.



Ustawienie wycieraczek
przedniej szyby w położeniu
serwisowym


- Przed upływem minuty po
wyłączeniu zapłonu, włączyć
przełącznik wycieraczek szyby i
ustawić je wzdłuż słupków przedniej
szyby (położenie serwisowe).

Wymiana wycieraczki przedniej szyby


- Podnieść ramię, a następnie
odłączyć listwę spryskiwacza.

- Odpiąć i zdjąć wycieraczkę.

- Założyć nową wycieraczkę.
Wymiana wycieraczki tylnej szyby


- Podnieść ramię, odpiąć i zdjąć
wycieraczkę.

- Założyć nową wycieraczkę i
położyć ramię.

131
SZYBKA POMOC
7

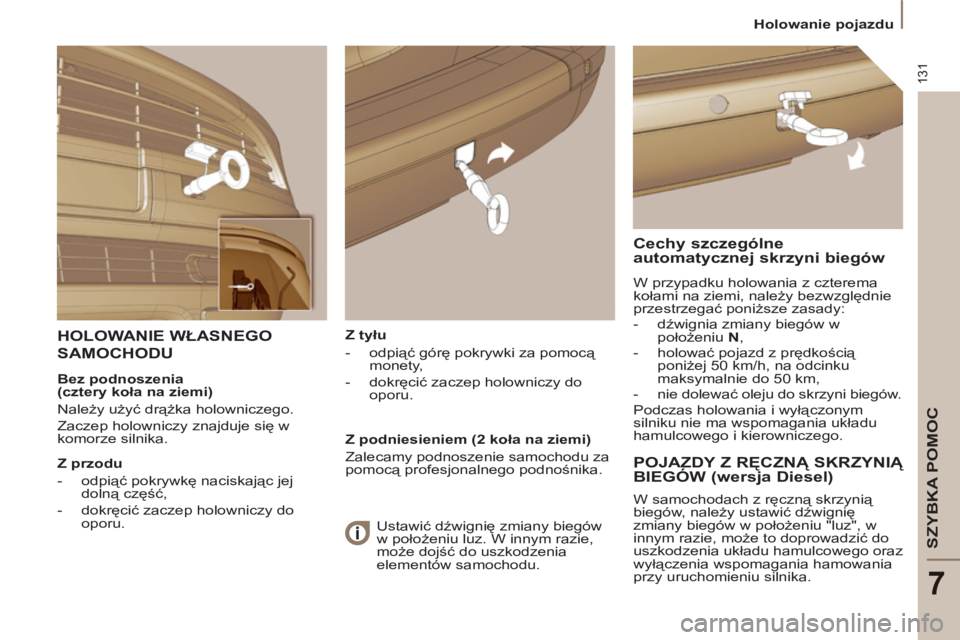

Holowanie pojazdu

Z tyłu


- odpiąć górę pokrywki za pomocą
monety,

- dokręcić zaczep holowniczy do
oporu.


HOLOWANIE WŁASNEGO
SAMOCHODU
Cechy szczególne
automatycznej skrzyni biegów
W przypadku holowania z czterema
kołami na ziemi, należy bezwzględnie
przestrzegać poniższe zasady:


- dźwignia zmiany biegów w
położeniu N
,

- holować pojazd z prędkością
poniżej 50 km/h, na odcinku
maksymalnie do 50 km,

- nie dolewać oleju do skrzyni biegów.
Podczas holowania i wyłączonym
silniku nie ma wspomagania układu
hamulcowego i kierowniczego.
Bez podnoszenia
(cztery koła na ziemi)
Należy użyć drążka holowniczego.
Zaczep holowniczy znajduje się w
komorze silnika.

Z przodu


- odpiąć pokrywkę naciskając jej
dolną część,

- dokręcić zaczep holowniczy do
oporu.

Z podniesieniem (2 koła na ziemi)
Zalecamy podnoszenie samochodu za
pomocą profesjonalnego podnośnika.


POJAZDY Z RĘCZNĄ SKRZYNIĄ
BIEGÓW (wersja Diesel)
W samochodach z ręczną skrzynią
biegów, należy ustawić dźwignię
zmiany biegów w położeniu "luz", w
innym razie, może to doprowadzić do
uszkodzenia układu hamulcowego oraz
wyłączenia wspomagania hamowania
przy uruchomieniu silnika. Ustawić dźwignię zmiany biegów
w położeniu luz. W innym razie,
może dojść do uszkodzenia
elementów samochodu.

Dane techniczne Diesel

132

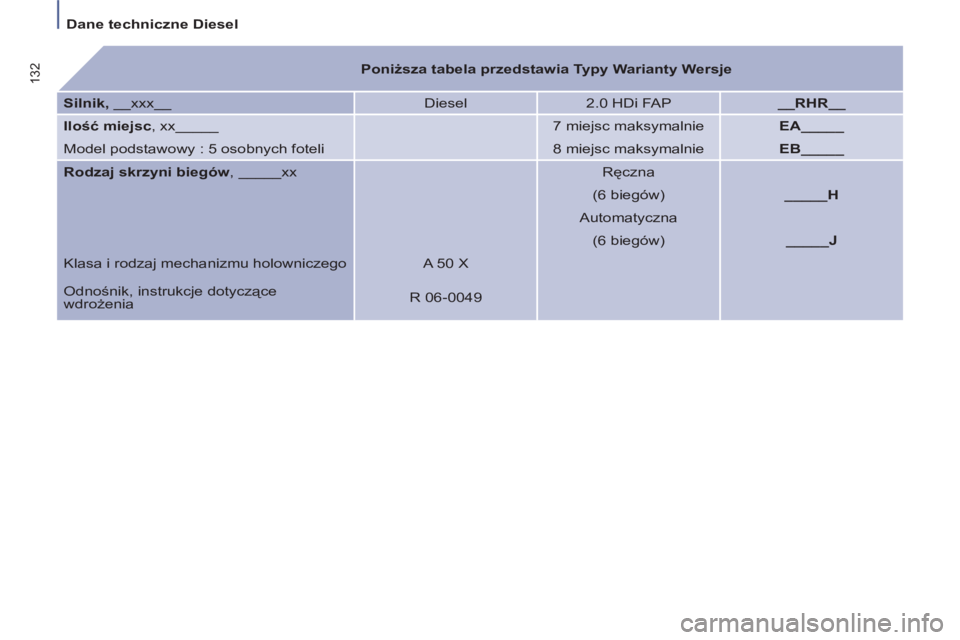

Poniższa tabela przedstawia Typy Warianty Wersje



Silnik,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Ilość miejsc
, xx_____


7 miejsc maksymalnie
EA_____

Model podstawowy : 5 osobnych foteli


8 miejsc maksymalnie
EB_____


Rodzaj skrzyni biegów
, _____xx


Ręczna



(6 biegów)
_____H



Automatyczna



(6 biegów)
_____J
Klasa i rodzaj mechanizmu holowniczego A 50 X

Odnośnik, instrukcje dotyczące
wdrożenia R 06-0049

133


Dane techniczne Diesel

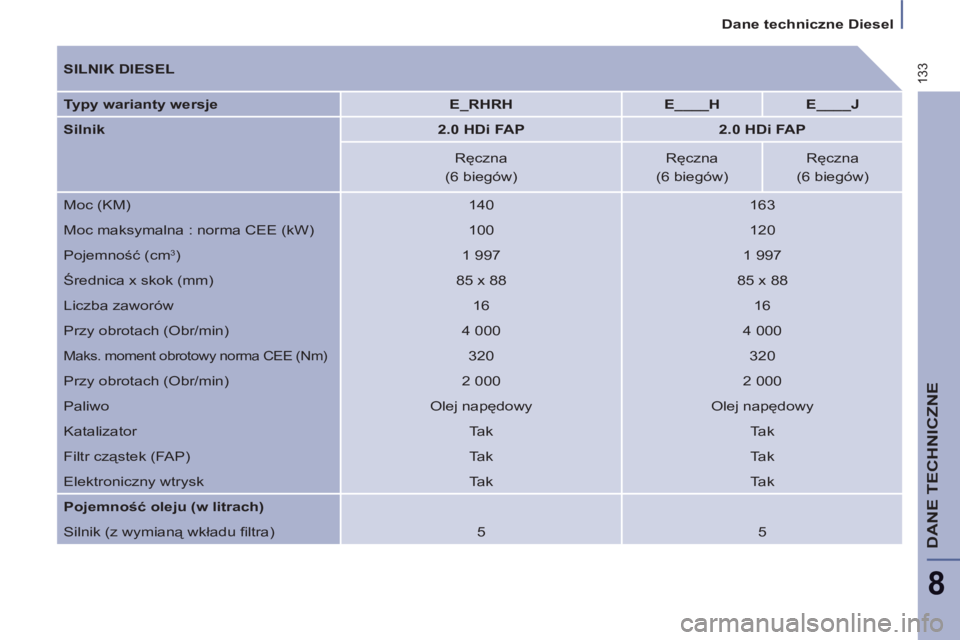

DANE TECHNICZNE
8


SILNIK DIESEL

Typy warianty wersje


E_RHRH



E____H



E____J



Silnik


2.0 HDi FAP



2.0 HDi FAP




Ręczna
Ręczna
Ręczna

(6 biegów)
(6 biegów)
(6 biegów)
Moc (KM)
140
163
Moc maksymalna : norma CEE (kW)
100
120
Pojemność (cm
3
)
1 997
1 997
Średnica x skok (mm)
85 x 88
85 x 88
Liczba zaworów
16
16
Przy obrotach (Obr/min)
4 000
4 000

Maks. moment obrotowy norma CEE (Nm)

320
320
Przy obrotach (Obr/min)
2 000
2 000
Paliwo
Olej napędowy
Olej napędowy
Katalizator
Tak
Tak
Filtr cząstek (FAP)
Tak
Tak
Elektroniczny wtrysk
Tak
Tak

Pojemność oleju (w litrach)

Silnik (z wymianą wkładu fi ltra)
5
5

Dane techniczne Diesel

134

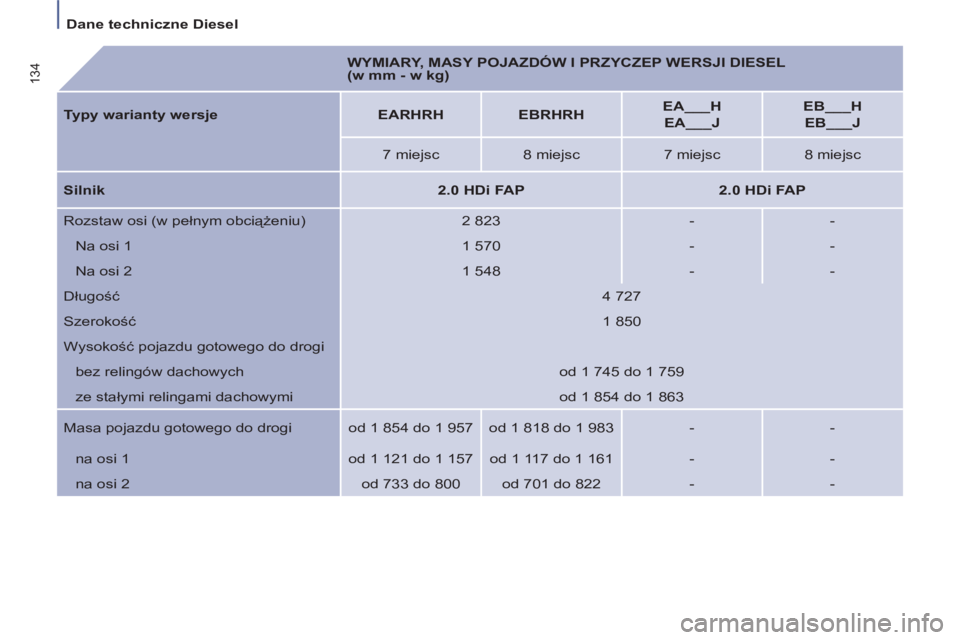

WYMIARY, MASY POJAZDÓW I PRZYCZEP WERSJI DIESEL
(w mm - w kg)

Typy warianty wersje


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 miejsc
8 miejsc
7 miejsc
8 miejsc

Silnik


2.0 HDi FAP



2.0 HDi FAP


Rozstaw osi (w pełnym obciążeniu)
2 823
-
-
Na osi 1
1 570
-
-
Na osi 2
1 548
-
-
Długość
4 727
Szerokość
1 850
Wysokość pojazdu gotowego do drogi
bez relingów dachowych
od 1 745 do 1 759
ze stałymi relingami dachowymi
od 1 854 do 1 863
Masa pojazdu gotowego do drogi
od 1 854 do 1 957

od 1 818 do 1 983
-
-
na osi 1
od 1 121 do 1 157
od 1 117 do 1 161
-
-
na osi 2
od 733 do 800
od 701 do 822
-
-
