127
SNEL WEER OP WEG

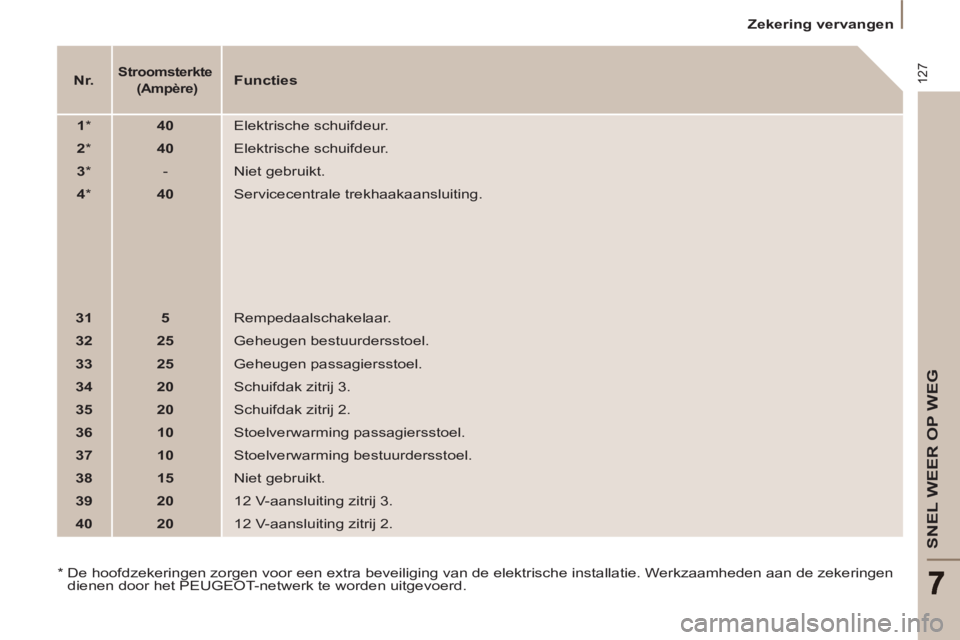

Zekering vervangen



Nr.





Stroomsterkte
(Ampère)


Functies



1

*


40

Elektrische schuifdeur.


2

*


40

Elektrische schuifdeur.


3

*

- Niet gebruikt.


4

*


40

Servicecentrale trekhaakaansluiting.


31



5

Rempedaalschakelaar.


32



25

Geheugen bestuurdersstoel.


33



25

Geheugen passagiersstoel.


34



20

Schuifdak zitrij 3.


35



20

Schuifdak zitrij 2.


36



10

Stoelverwarming passagiersstoel.


37



10

Stoelverwarming bestuurdersstoel.


38



15

Niet gebruikt.


39



20

12 V-aansluiting zitrij 3.


40



20

12 V-aansluiting zitrij 2.

*
De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Werkzaamheden aan de zekeringen
dienen door het PEUGEOT-netwerk te worden uitgevoerd.

128


Zekering vervangen



Zekeringkast

Openen zekeringkast in de
motorruimte (links van het
koelvloeistofreservoir):


- Maak het deksel los.
ERINGEN IN DE
ZEKE
OTORRUIMTE MOT

De aanwijzingen in dit boekje
hebben uitsluitend betrekking
op zekeringen die door de
gebruiker kunnen worden vervangen
met behulp van de tang en de
reservezekeringen, die zich bevinden
in het dashboardkastje achter de
zekeringkast aan de rechterzijde
van het dashboard. Raadpleeg
voor overige werkzaamheden het
PEUGEOT-netwerk.

Sluit na werkzaamheden het deksel
zorgvuldig.

Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel
de standaarduitrusting als eventuele
opties.
Raadpleeg het PEUGEOT-
netwerkvoordat u andere elektrische
voorzieningen of accessoires in de
auto monteert of laat monteren.


PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit het
verhelpen van storingen veroorzaakt
door het monteren van extra
accessoires die niet door PEUGEOT
aanbevolen en geleverd worden, of
door voorzieningen die niet volgens
de voorschriften van zijn gemonteerd.
Dit geldt met name voor apparatuur
met een stroomverbruik van meer dan
10 milliampère. Voor technische medewerkers:
raadpleeg voor alle informatie met
betrekking tot zekeringen en relais
de elektrische schema's van de
"Reparatiemethoden" die verkrijgbaar
zijn via het PEUGEOT-netwerk.

129
SNEL WEER OP WEG
7

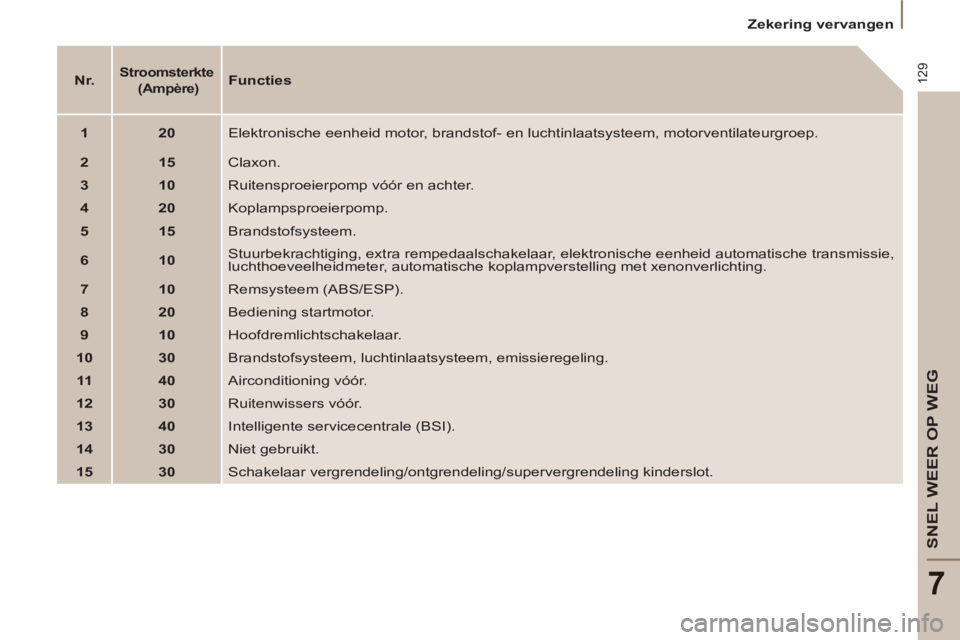

Zekering vervangen



Nr.





Stroomsterkte
(Ampère)


Functies



1



20

Elektronische eenheid motor, brandstof- en luchtinlaatsysteem, motorventilateurgroep.


2



15

Claxon.


3



10

Ruitensproeierpomp vóór en achter.


4



20

Koplampsproeierpomp.


5



15

Brandstofsysteem.


6



10

Stuurbekrachtiging, extra rempedaalschakelaar, elektronische eenheid automatische transmissie,
luchthoeveelheidmeter, automatische koplampverstelling met xenonverlichting.


7



10

Remsysteem (ABS/ESP).


8



20

Bediening startmotor.


9



10

Hoofdremlichtschakelaar.


10



30

Brandstofsysteem, luchtinlaatsysteem, emissieregeling.


11



40

Airconditioning vóór.


12



30

Ruitenwissers vóór.


13



40

Intelligente servicecentrale (BSI).


14



30

Niet gebruikt.


15



30

Schakelaar vergrendeling/ontgrendeling/supervergrendeling kinderslot.

130

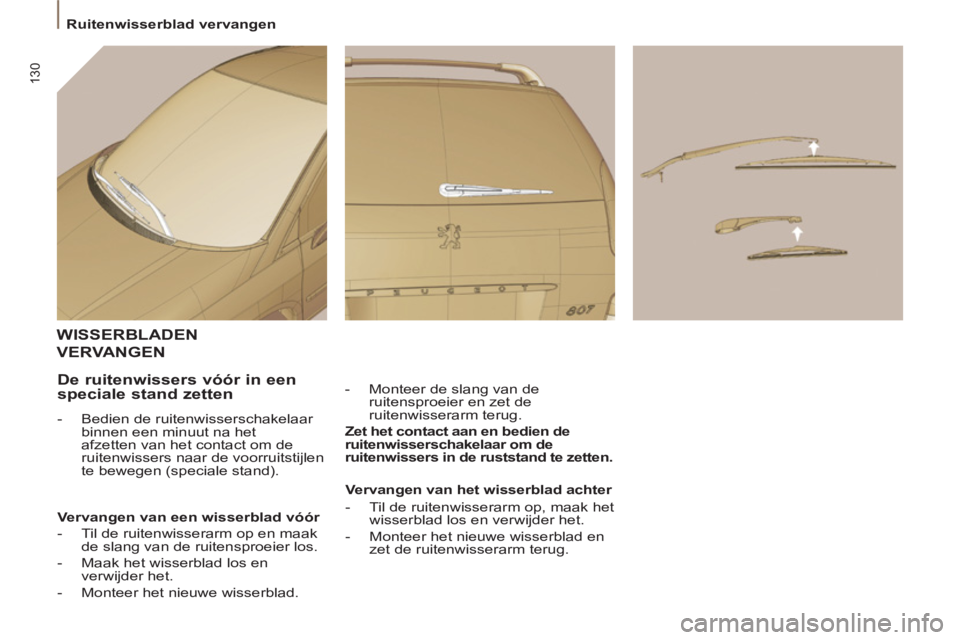

Ruitenwisserblad vervangen
WISSERBLADEN
VERVANGEN


- Monteer de slang van de
ruitensproeier en zet de
ruitenwisserarm terug.

Zet het contact aan en bedien de
ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten.



De ruitenwissers vóór in een
speciale stand zetten


- Bedien de ruitenwisserschakelaar
binnen een minuut na het
afzetten van het contact om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand).

Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op en maak
de slang van de ruitensproeier los.

- Maak het wisserblad los en
verwijder het.

- Monteer het nieuwe wisserblad.
Vervangen van het wisserblad achter


- Til de ruitenwisserarm op, maak het
wisserblad los en verwijder het.

- Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.

131
SNEL WEER OP WEG
7

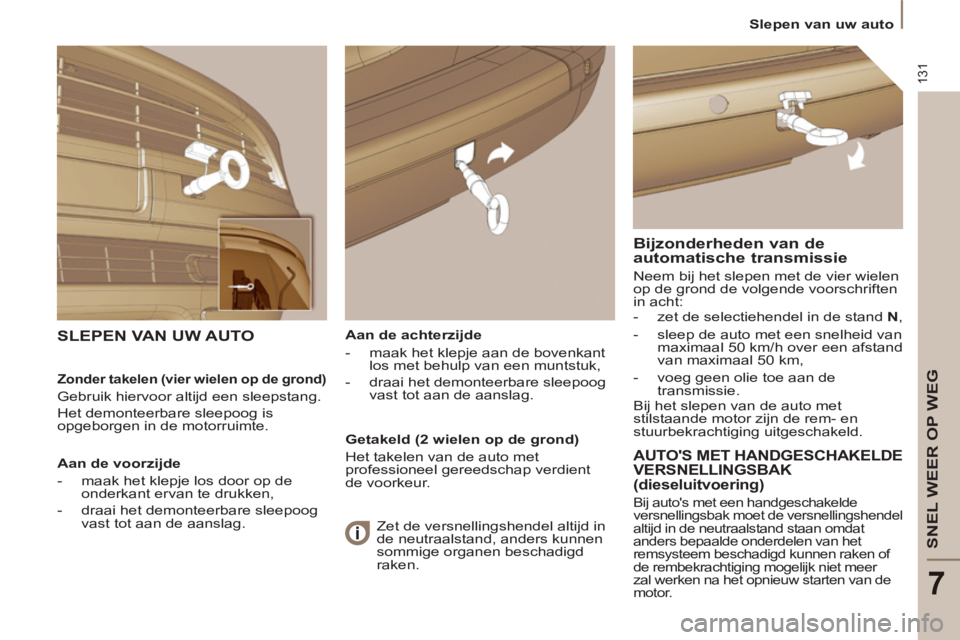

Slepen van uw auto

Aan de achterzijde


- maak het klepje aan de bovenkant
los met behulp van een muntstuk,

- draai het demonteerbare sleepoog
vast tot aan de aanslag.


SLEPEN VAN UW AUTO
Bijzonderheden van de
automatische transmissie
Neem bij het slepen met de vier wielen
op de grond de volgende voorschriften
in acht:


- zet de selectiehendel in de stand N
,

- sleep de auto met een snelheid van
maximaal 50 km/h over een afstand
van maximaal 50 km,

- voeg geen olie toe aan de
transmissie.
Bij het slepen van de auto met
stilstaande motor zijn de rem- en
stuurbekrachtiging uitgeschakeld.


Zonder takelen (vier wielen op de grond)

Gebruik hiervoor altijd een sleepstang.
Het demonteerbare sleepoog is
opgeborgen in de motorruimte.

Aan de voorzijde


- maak het klepje los door op de
onderkant ervan te drukken,

- draai het demonteerbare sleepoog
vast tot aan de aanslag.

Getakeld (2 wielen op de grond)
Het takelen van de auto met
professioneel gereedschap verdient
de voorkeur.

AUTO'S MET HANDGESCHAKELDE
VERSNELLINGSBAK
(dieseluitvoering)
Bij auto's met een handgeschakelde
versnellingsbak moet de versnellingshendel
altijd in de neutraalstand staan omdat
anders bepaalde onderdelen van het
remsysteem beschadigd kunnen raken of
de rembekrachtiging mogelijk niet meer
zal werken na het opnieuw starten van de
motor.


Zet de versnellingshendel altijd in
de neutraalstand, anders kunnen
sommige organen beschadigd
raken.

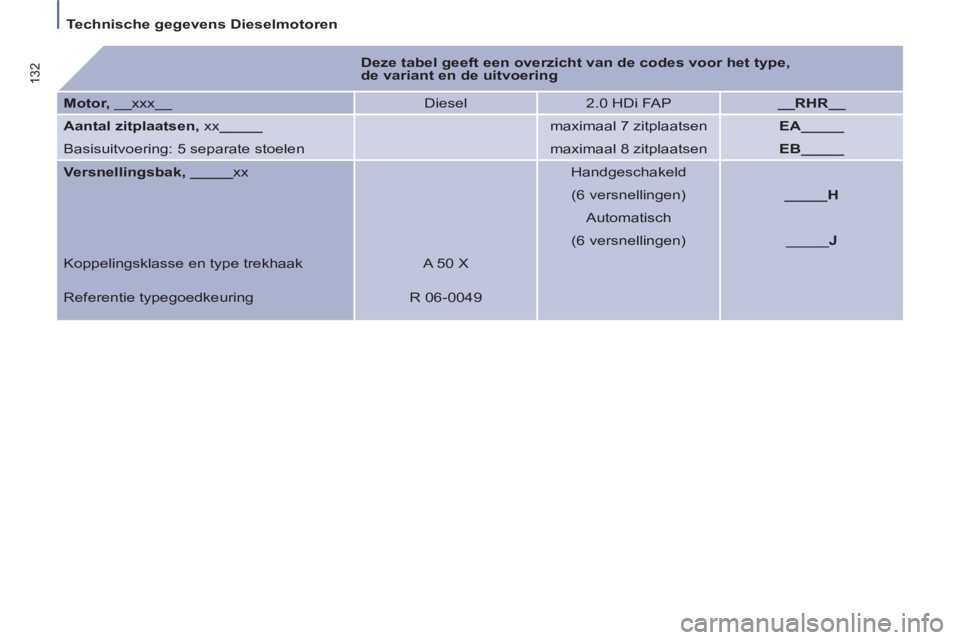

Technische gegevens Dieselmotoren
132

Deze tabel geeft een overzicht van de codes voor het type,
de variant en de uitvoering



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Aantal zitplaatsen,
xx _____



maximaal 7 zitplaatsen
EA_____

Basisuitvoering: 5 separate stoelen


maximaal 8 zitplaatsen
EB_____


Versnellingsbak, _____
xx


Handgeschakeld



(6 versnellingen)
_____H



Automatisch



(6 versnellingen) _____ J

Koppelingsklasse en type trekhaak A 50 X

Referentie typegoedkeuring R 06-0049

133

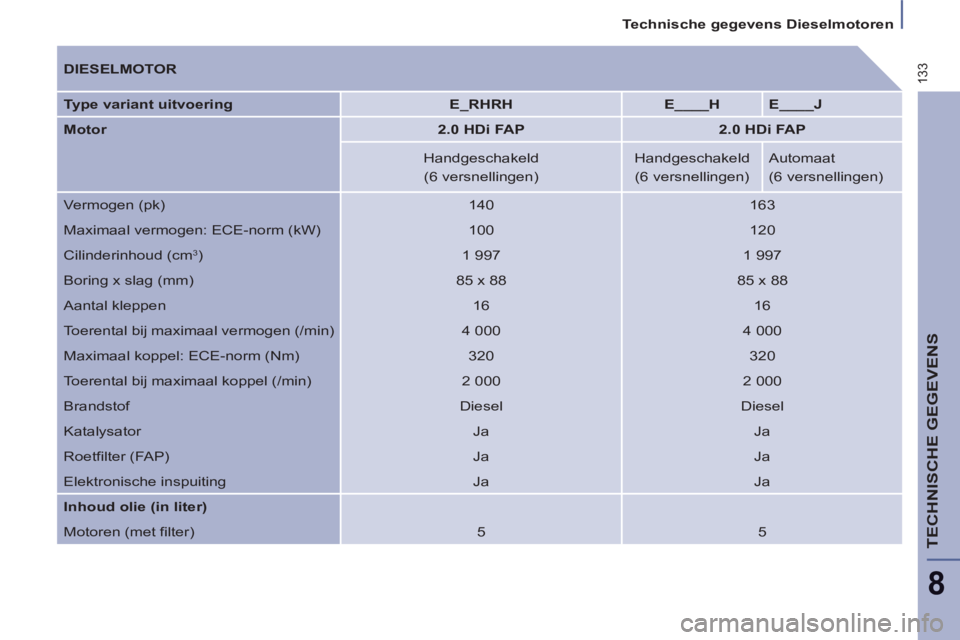

Technische gegevens Dieselmotoren

TECHNISCHE GEGEVENS
8


DIESELMOTOR

Type variant uitvoering


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Handgeschakeld
Handgeschakeld
Automaat

(6 versnellingen)
(6 versnellingen)
(6 versnellingen)
Vermogen (pk)
140
163
Maximaal vermogen: ECE-norm (kW)
100
120
Cilinderinhoud (cm
3)
1 997
1 997
Boring x slag (mm)
85 x 88
85 x 88
Aantal kleppen
16
16
Toerental bij maximaal vermogen (/min)
4 000
4 000
Maximaal koppel: ECE-norm (Nm)
320
320
Toerental bij maximaal koppel (/min)
2 000
2 000
Brandstof
Diesel
Diesel
Katalysator
Ja
Ja
Roetfilter (FAP)
Ja
Ja
Elektronische inspuiting
Ja
Ja

Inhoud olie (in liter)

Motoren (met filter)
5
5

Technische gegevens Dieselmotoren
134

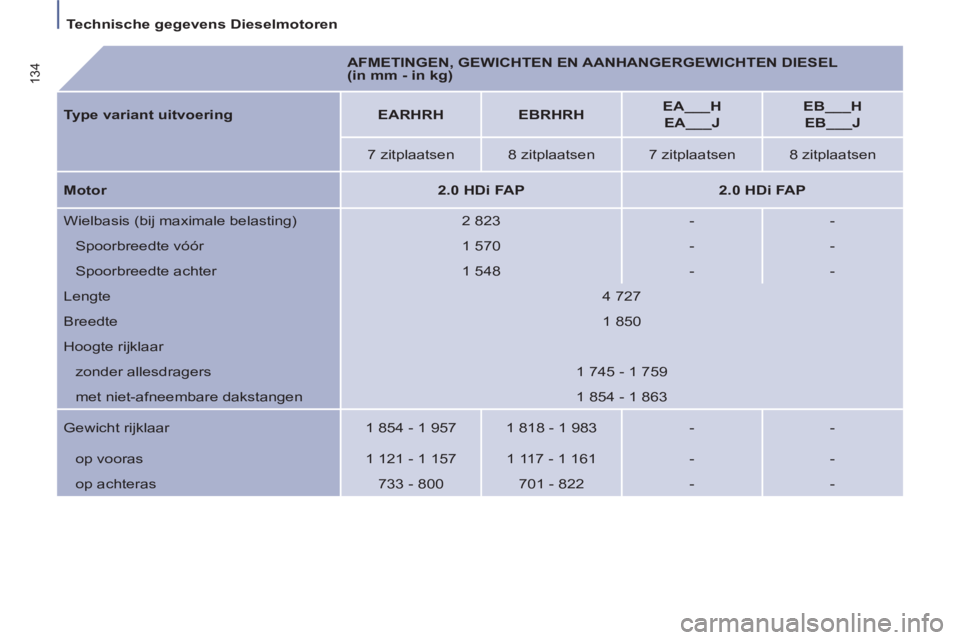

AFMETINGEN, GEWICHTEN EN AANHANGERGEWICHTEN DIESEL
(in mm - in kg)

Type variant uitvoering


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 zitplaatsen
8 zitplaatsen
7 zitplaatsen
8 zitplaatsen

Motor


2.0 HDi FAP



2.0 HDi FAP


Wielbasis (bij maximale belasting)
2 823
-
-
Spoorbreedte vóór
1 570
-
-
Spoorbreedte achter
1 548
-
-
Lengte
4 727
Breedte
1 850
Hoogte rijklaar
zonder allesdragers
1 745 - 1 759
met niet-afneembare dakstangen
1 854 - 1 863
Gewicht rijklaar
1 854 - 1 957
1 818 - 1 983
-
-
op vooras
1 121 - 1 157
1 117 - 1 161
-
-
op achteras
733 - 800
701 - 822
-
-
