2013 PEUGEOT 5008 Manuel du propriétaire (in French)

VÉRIFICATIONS
175

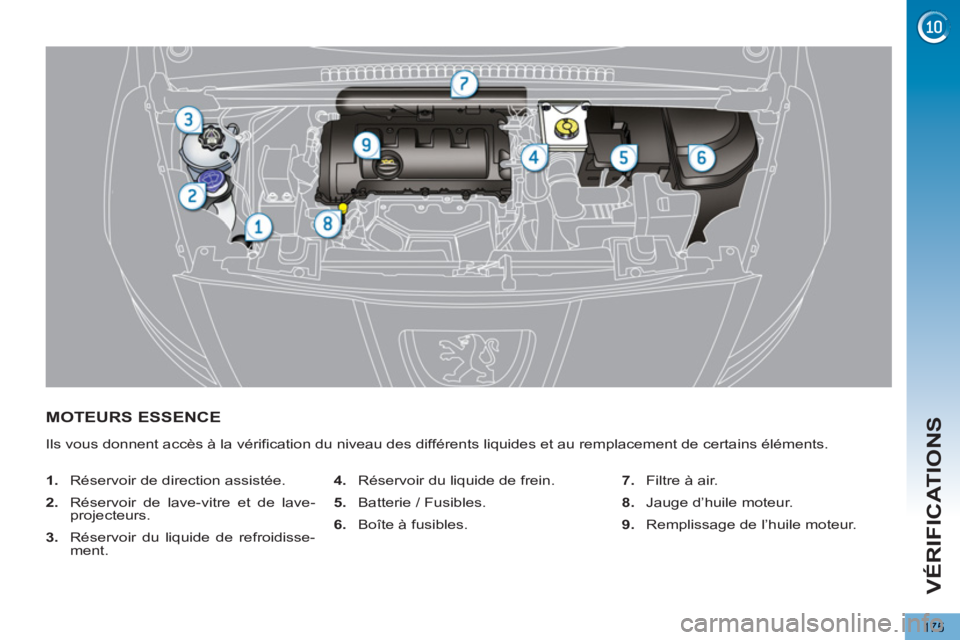

MOTEURS ESSENCE
Ils vous donnent accès à la vérification du niveau des différents liquides et au remplacement de certains éléments.


1.
Réservoir de direction assistée.

2.
Réservoir de lave-vitre et de lave-
projecteurs.

3.
Réservoir du liquide de refroidisse-
ment.
4.
Réservoir du liquide de frein.

5.
Batterie / Fusibles.

6.
Boîte à fusibles.
7.
Filtre à air.

8.
Jauge d’huile moteur.

9.
Remplissage de l’huile moteur.

VÉRIFICATIONS
176

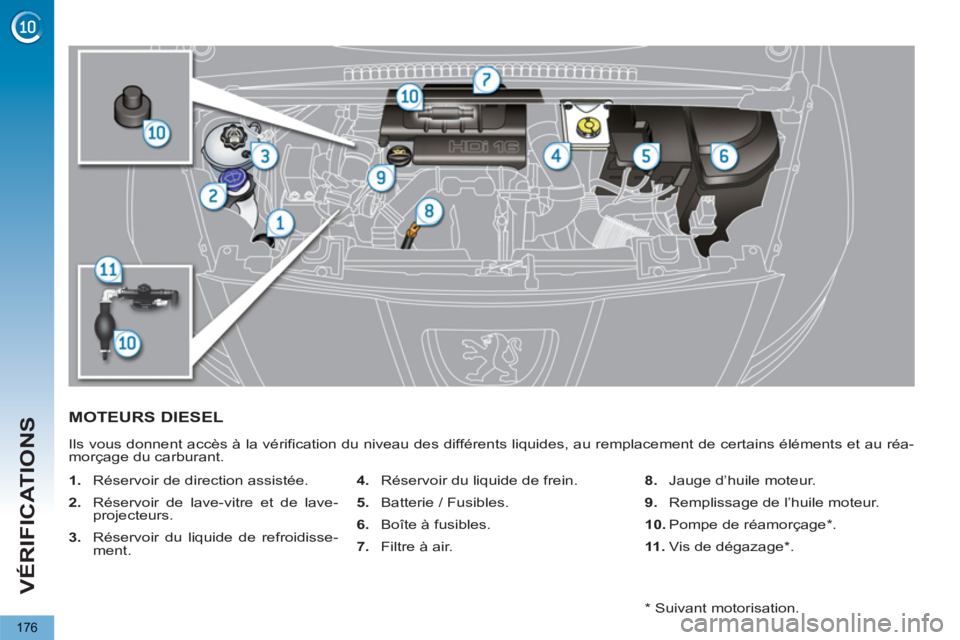

MOTEURS DIESEL
Ils vous donnent accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réa-
morçage du carburant.


1.
Réservoir de direction assistée.

2.
Réservoir de lave-vitre et de lave-
projecteurs.

3.
Réservoir du liquide de refroidisse-
ment.
4.
Réservoir du liquide de frein.

5.
Batterie / Fusibles.

6.
Boîte à fusibles.

7.
Filtre à air.
8.
Jauge d’huile moteur.

9.
Remplissage de l’huile moteur.

10.
Pompe de réamorçage * .

11 .
Vis de dégazage * .

*
Suivant motorisation.

VÉRIFICATIONS
177

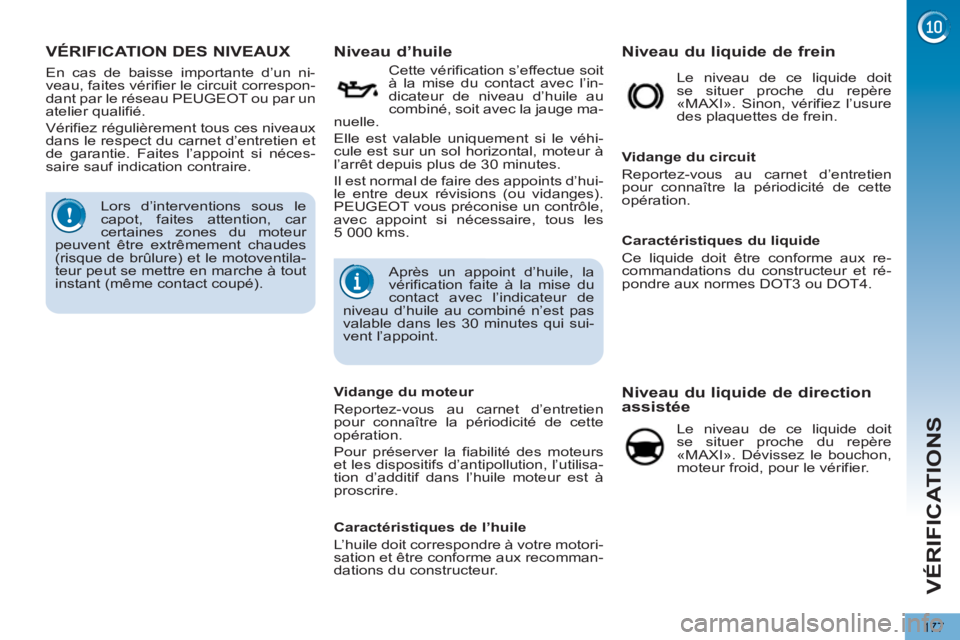

VÉRIFICATION DES NIVEAUX
















Niveau d’huile


Cette vérification s’effectue soit
à la mise du contact avec l’in-
dicateur de niveau d’huile au
combiné, soit avec la jauge ma-
nuelle.
Elle est valable uniquement si le véhi-
cule est sur un sol horizontal, moteur à
l’arrêt depuis plus de 30 minutes.
Il est normal de faire des appoints d’hui-
le entre deux révisions (ou vidanges).
PEUGEOT vous préconise un contrôle,
avec appoint si nécessaire, tous les
5 000 kms.
Lors d’interventions sous le
capot, faites attention, car
certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le motoventila-
teur peut se mettre en marche à tout
instant (même contact coupé).

En cas de baisse importante d’un ni-
veau, faites vérifier le circuit correspon-
dant par le réseau PEUGEOT ou par un
atelier qualifié.
Vérifiez régulièrement tous ces niveaux
dans le respect du carnet d’entretien et
de garantie. Faites l’appoint si néces-
saire sauf indication contraire.











Niveau du liquide de direction
assistée
Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Dévissez le bouchon,
moteur froid, pour le vérifier.
Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur et ré-
pondre aux normes DOT3 ou DOT4.

Vidange du circuit
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.











Niveau du liquide de frein

Le niveau de ce liquide doit
se situer proche du repère
«MAXI». Sinon, vérifiez l’usure
des plaquettes de frein.

Vidange du moteur
Reportez-vous au carnet d’entretien
pour connaître la périodicité de cette
opération.
Pour préserver la fiabilité des moteurs
et les dispositifs d’antipollution, l’utilisa-
tion d’additif dans l’huile moteur est à
proscrire. Après un appoint d’huile, la
vérification faite à la mise du
contact avec l’indicateur de
niveau d’huile au combiné n’est pas
valable dans les 30 minutes qui sui-
vent l’appoint.

Caractéristiques de l’huile
L’huile doit correspondre à votre motori-
sation et être conforme aux recomman-
dations du constructeur.

VÉRIFICATIONS
178
Évitez tout contact prolongé
de l’huile et des liquides usa-
gés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liqui-
des usagés dans les canali-
sations d’évacuation ou sur le
sol.
Videz l’huile usagée dans les contai-
ners dédiés à cet usage dans le ré-
seau PEUGEOT ou dans un atelier
qualifié.










Niveau d’additif gasoil (Diesel
avec filtre à particules)






Produits usagés


Appoint
La mise à niveau de cet additif doit im-
pérativement et rapidement être effec-
tuée par le réseau PEUGEOT ou un
atelier qualifié.
Le niveau mini de cet additif
vous est indiqué par l’alluma-
ge du témoin de service, ac-
compagné d’un signal sonore
et d’un message sur l’afficheur du com-
biné.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le rem-
placement de ce liquide ne doit pas être
effectué avec de l’eau.

Pour les véhicules équipés de
lave-projecteurs, le niveau mini
de ce liquide vous est indiqué
par un signal sonore et un mes-
sage sur l’afficheur du combiné.
Complétez le niveau au prochain arrêt
du véhicule.





















Niveau du liquide lave-vitre et
lave-projecteurs






Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux vê-
tements qui pourraient se prendre
dans l’hélice.



Caractéristiques du liquide
Ce liquide doit être conforme aux re-
commandations du constructeur.

Vidange du circuit
Ce liquide ne nécessite aucun renou-
vellement.











Niveau du liquide de
refroidissement

Le niveau de ce liquide doit se
situer proche du repère «MAXI»
sans jamais le dépasser.
Lorsque le moteur est chaud, la
température de ce liquide est régulée
par le moto-ventilateur.
De plus, le circuit de refroidissement
étant sous pression, attendez au moins
une heure après l’arrêt du moteur pour
intervenir.
Afin d’éviter tout risque de brûlure, dé-
vissez le bouchon de deux tours pour
laisser retomber la pression. Lorsque
celle-ci est retombée, retirez le bouchon
et complétez le niveau.

VÉRIFICATIONS
179









Filtre à particules (Diesel)

Le début de saturation du filtre à par-
ticules vous est indiqué par l’allumage
temporaire de ce témoin, accompagné
d’un message sur l’écran multifonction.
Dès que les conditions de circulation le
permettent, régénérez le filtre en rou-
lant à une vitesse d’au moins 60 km/h
jusqu’à l’extinction du témoin.
Si le témoin reste affiché, il s’agit d’un
manque d’additif ; reportez-vous au pa-
ragraphe «Niveau d’additif gasoil».

Sur un véhicule neuf, les pre-
mières opérations de régé-
nération du filtre à particules
peuvent s’accompagner d’odeurs de
«brûlé» qui sont parfaitement norma-
les.
Après un fonctionnement prolongé
du véhicule à très basse vitesse ou
au ralenti, vous pouvez exceptionnel-
lement constater des émissions de
vapeur d’eau à l’échappement, lors
d’accélérations. Celles-ci sont sans
conséquence sur le comportement
du véhicule et sur l’environnement.

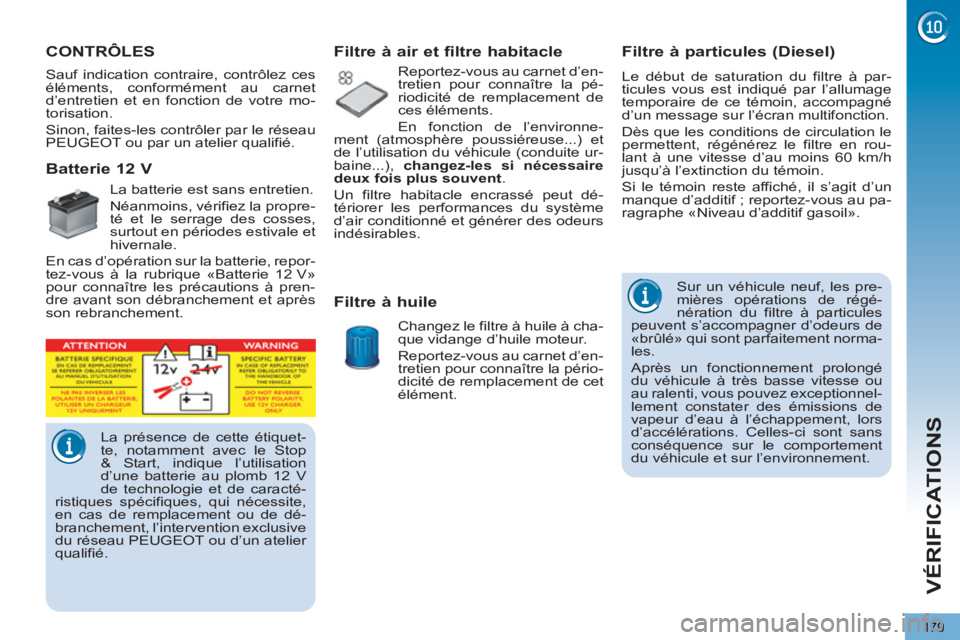

CONTRÔLES


Sauf indication contraire, contrôlez ces
éléments, conformément au carnet
d’entretien et en fonction de votre mo-
torisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.







La présence de cette étiquet-
te, notamment avec le Stop
& Start, indique l’utilisation
d’une batterie au plomb 12 V
de technologie et de caracté-
ristiques spécifiques, qui nécessite,
en cas de remplacement ou de dé-
branchement, l’intervention exclusive
du réseau PEUGEOT ou d’un atelier
qualifié.













Batterie 12 V


La batterie est sans entretien.
Néanmoins, vérifiez la propre-
té et le serrage des cosses,
surtout en périodes estivale et
hivernale.
En cas d’opération sur la batterie, repor-
tez-vous à la rubrique «Batterie 12 V»
pour connaître les précautions à pren-
dre avant son débranchement et après
son rebranchement.





















Filtre à air et filtre habitacle


Reportez-vous au carnet d’en-
tretien pour connaître la pé-
riodicité de remplacement de
ces éléments.
En fonction de l’environne-
ment (atmosphère poussiéreuse...) et
de l’utilisation du véhicule (conduite ur-
baine...), changez-les si nécessaire
deux fois plus souvent
.
Un filtre habitacle encrassé peut dé-
tériorer les performances du système
d’air conditionné et générer des odeurs
indésirables.















Filtre à huile

Changez le filtre à huile à cha-
que vidange d’huile moteur.
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de remplacement de cet
élément.

VÉRIFICATIONS
180

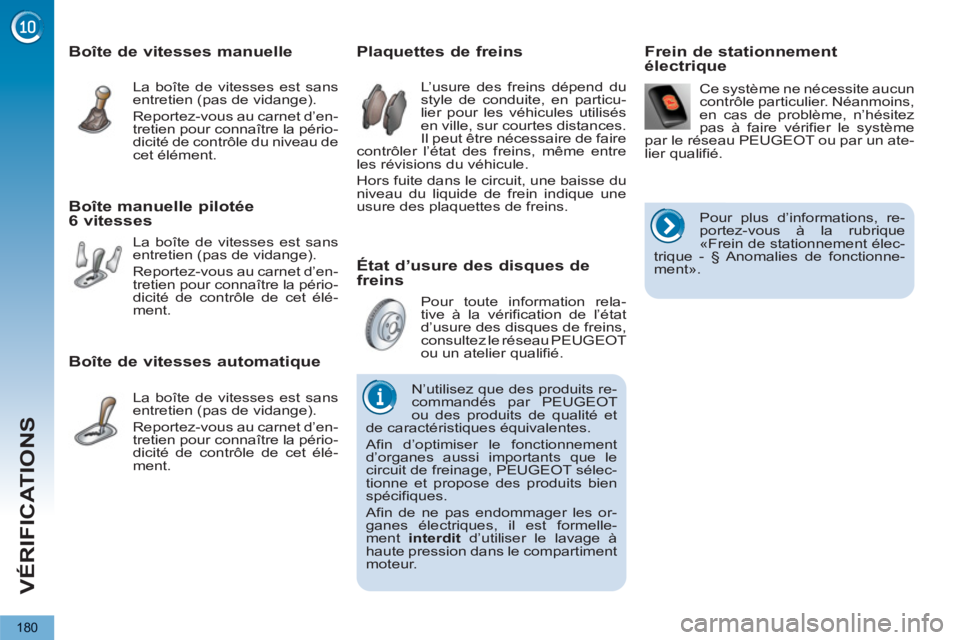

État d’usure des disques de
freins














Plaquettes de freins

L’usure des freins dépend du
style de conduite, en particu-
lier pour les véhicules utilisés
en ville, sur courtes distances.
Il peut être nécessaire de faire
contrôler l’état des freins, même entre
les révisions du véhicule.
Hors fuite dans le circuit, une baisse du
niveau du liquide de frein indique une
usure des plaquettes de freins.
Pour toute information rela-
tive à la vérification de l’état
d’usure des disques de freins,
consultez le réseau PEUGEOT
ou un atelier qualifié.







Boîte de vitesses manuelle

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle du niveau de
cet élément.







Boîte manuelle pilotée
6 vitesses
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment.







Boîte de vitesses automatique

La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au carnet d’en-
tretien pour connaître la pério-
dicité de contrôle de cet élé-
ment. Ce système ne nécessite aucun
contrôle particulier. Néanmoins,
en cas de problème, n’hésitez
pas à faire vérifier le système
par le réseau PEUGEOT ou par un ate-
lier qualifié.















Frein de stationnement
électrique






















N’utilisez que des produits re-
commandés par PEUGEOT
ou des produits de qualité et
de caractéristiques équivalentes.
Afin d’optimiser le fonctionnement
d’organes aussi importants que le
circuit de freinage, PEUGEOT sélec-
tionne et propose des produits bien
spécifiques.
Afin de ne pas endommager les or-
ganes électriques, il est formelle-
ment interdit
d’utiliser le lavage à
haute pression dans le compartiment
moteur.

Pour plus d’informations, re-
portez-vous à la rubrique
«Frein de stationnement élec-
trique - § Anomalies de fonctionne-
ment».

INFORMATIONS PRATIQUES
181

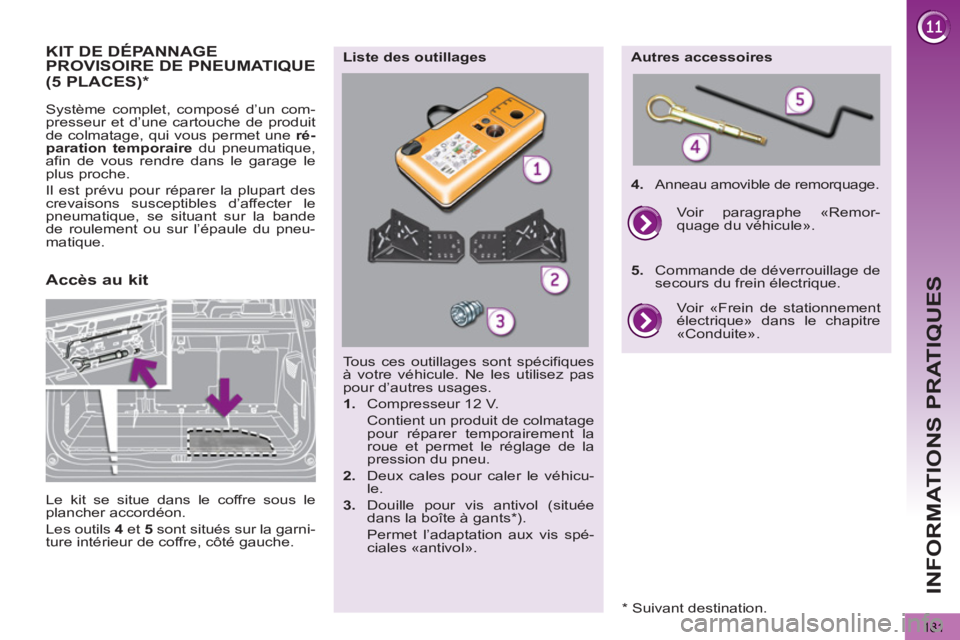

KIT DE DÉPANNAGE PROVISOIRE DE PNEUMATIQUE

Système complet, composé d’un com-
presseur et d’une cartouche de produit
de colmatage, qui vous permet une ré-
paration temporaire
du pneumatique,
afin de vous rendre dans le garage le
plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d’affecter le
pneumatique, se situant sur la bande
de roulement ou sur l’épaule du pneu-
matique.


Tous ces outillages sont spécifiques
à votre véhicule. Ne les utilisez pas
pour d’autres usages.


1.
Compresseur 12 V.
Contient un produit de colmatage
pour réparer temporairement la
roue et permet le réglage de la
pression du pneu.

2.
Deux cales pour caler le véhicu-
le.

3.
Douille pour vis antivol (située
dans la boîte à gants * ).
Permet l’adaptation aux vis spé-
ciales «antivol».


Liste des outillages
Autres accessoires

4.
Anneau amovible de remorquage.
Voir «Frein de stationnement
électrique» dans le chapitre
«Conduite».
Voir paragraphe «Remor-
quage du véhicule».

5.
Commande de déverrouillage de
secours du frein électrique.

Accès au kit
(5 PLACES)
*

Le kit se situe dans le coffre sous le
plancher accordéon.
Les outils 4
et 5
sont situés sur la garni-
ture intérieur de coffre, côté gauche.

*
Suivant destination.

INFORMATIONS PRATIQUES
182

Description du kit



A.
Sélecteur de position «Réparation»
ou «Gonflage».

B.
Interrupteur marche «I»
/ arrêt «O»
.

C.
Bouton de dégonflage.

D.
Manomètre (en bar ou p.s.i.).

E.
Compartiment comprenant :


- un câble avec adaptateur pour
prise 12 V,

- divers embouts de gonflage pour
accessoires, tels que ballons,
pneumatiques de cycle...
F.
Cartouche de produit de colmata-
ge.

G.
Tuyau blanc avec bouchon pour la
réparation.

H.
Tuyau noir pour le gonflage.

I.
Autocollant de limitation de vitesse.

L’autocollant de limitation de
vitesse I
doit être collé sur le
volant du véhicule pour vous
rappeler qu’une roue est en usage
temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l’aide de ce type de kit.
