2013 PEUGEOT 5008 Manuel du propriétaire (in French)

CO
63

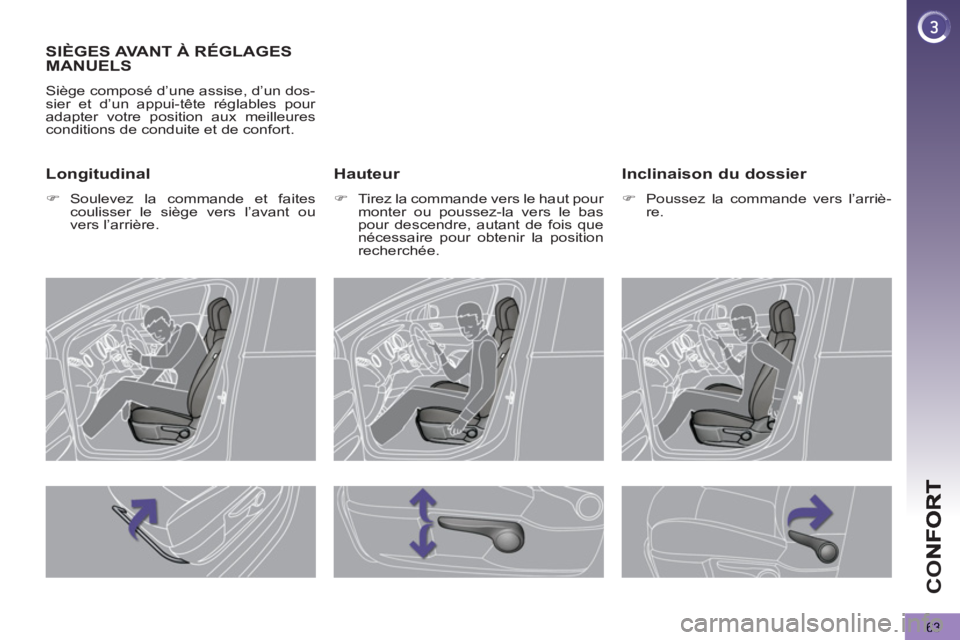

SIÈGES AVANT À RÉGLAGESMANUELS
Siège composé d’une assise, d’un dos-
sier et d’un appui-tête réglables pour
adapter votre position aux meilleures
conditions de conduite et de confort.
Hauteur



)
Tirez la commande vers le haut pour
monter ou poussez-la vers le bas
pour descendre, autant de fois que
nécessaire pour obtenir la position
recherchée.

Inclinaison du dossier



)
Poussez la commande vers l’arriè-
re.

Longitudinal



)
Soulevez la commande et faites
coulisser le siège vers l’avant ou
vers l’arrière.

CO
64

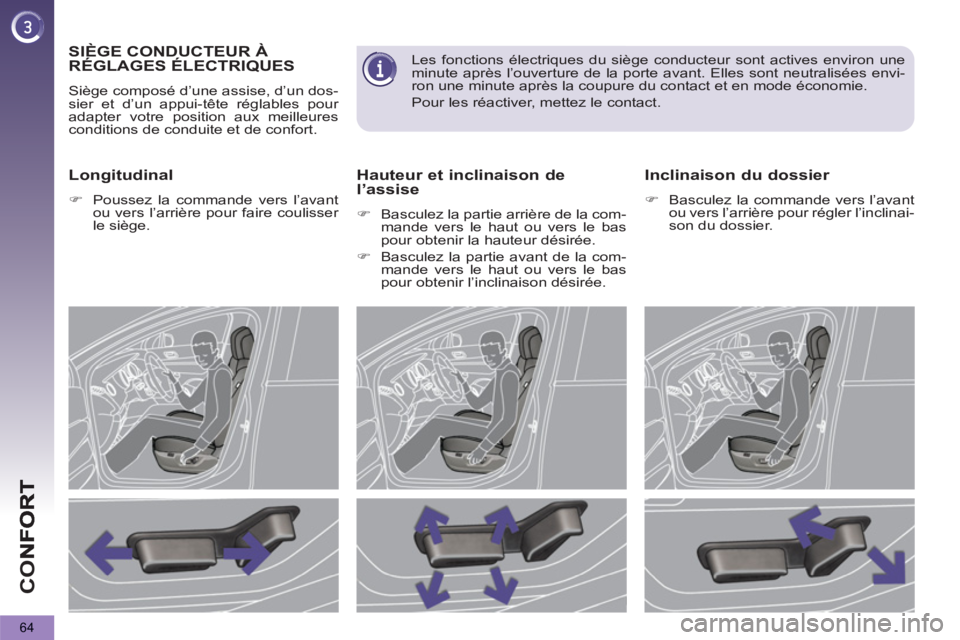

SIÈGE CONDUCTEUR À
RÉGLAGES ÉLECTRIQUES
Siège composé d’une assise, d’un dos-
sier et d’un appui-tête réglables pour
adapter votre position aux meilleures
conditions de conduite et de confort.

Longitudinal



)
Poussez la commande vers l’avant
ou vers l’arrière pour faire coulisser
le siège.

Hauteur et inclinaison del’assise



)
Basculez la partie arrière de la com-
mande vers le haut ou vers le bas
pour obtenir la hauteur désirée.

)
Basculez la partie avant de la com-
mande vers le haut ou vers le bas
pour obtenir l’inclinaison désirée.

Inclinaison du dossier



)
Basculez la commande vers l’avant
ou vers l’arrière pour régler l’inclinai-
son du dossier.

Les fonctions électriques du siège conducteur sont actives environ une
minute après l’ouverture de la porte avant. Elles sont neutralisées envi-
ron une minute après la coupure du contact et en mode économie.
Pour les réactiver, mettez le contact.

CO
65

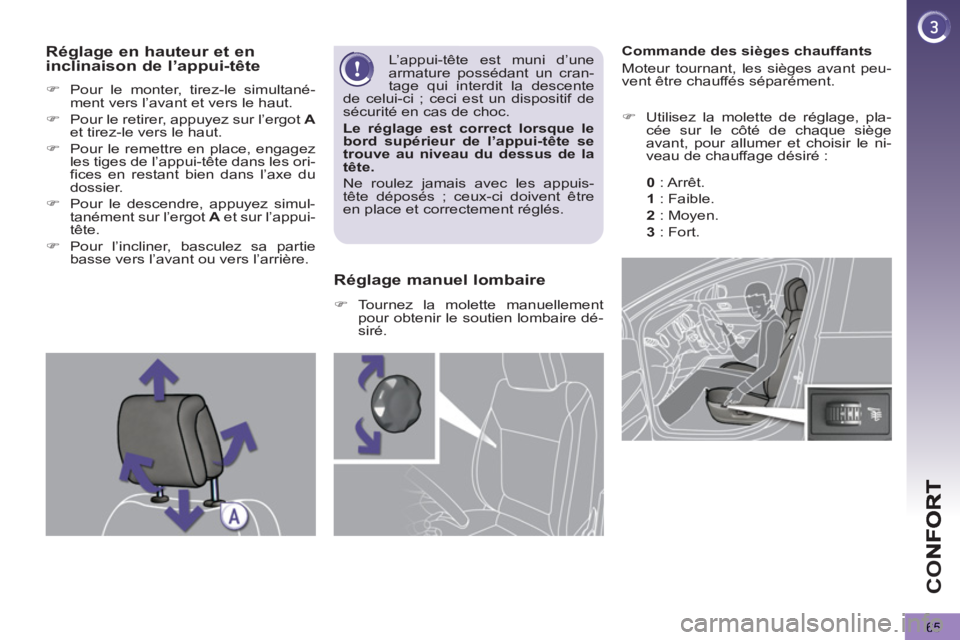

Commande des sièges chauffants
Moteur tournant, les sièges avant peu-
vent être chauffés séparément.


)
Utilisez la molette de réglage, pla-
cée sur le côté de chaque siège
avant, pour allumer et choisir le ni-
veau de chauffage désiré :

0
: Arrêt.

1
: Faible.

2
: Moyen.

3
: Fort.


)
Pour le monter, tirez-le simultané-
ment vers l’avant et vers le haut.

)
Pour le retirer, appuyez sur l’ergot A

et tirez-le vers le haut.

)
Pour le remettre en place, engagez
les tiges de l’appui-tête dans les ori-
fices en restant bien dans l’axe du
dossier.

)
Pour le descendre, appuyez simul-
tanément sur l’ergot A
et sur l’appui-
tête.

)
Pour l’incliner, basculez sa partie
basse vers l’avant ou vers l’arrière.
L’appui-tête est muni d’une
armature possédant un cran-
tage qui interdit la descente
de celui-ci ; ceci est un dispositif de
sécurité en cas de choc.

Le réglage est correct lorsque le
bord supérieur de l’appui-tête se
trouve au niveau du dessus de la
tête.

Ne roulez jamais avec les appuis-
tête déposés ; ceux-ci doivent être
en place et correctement réglés.



Réglage manuel lombaire



)
Tournez la molette manuellement
pour obtenir le soutien lombaire dé-
siré.

Réglage en hauteur et en inclinaison de l’appui-tête

CO
66

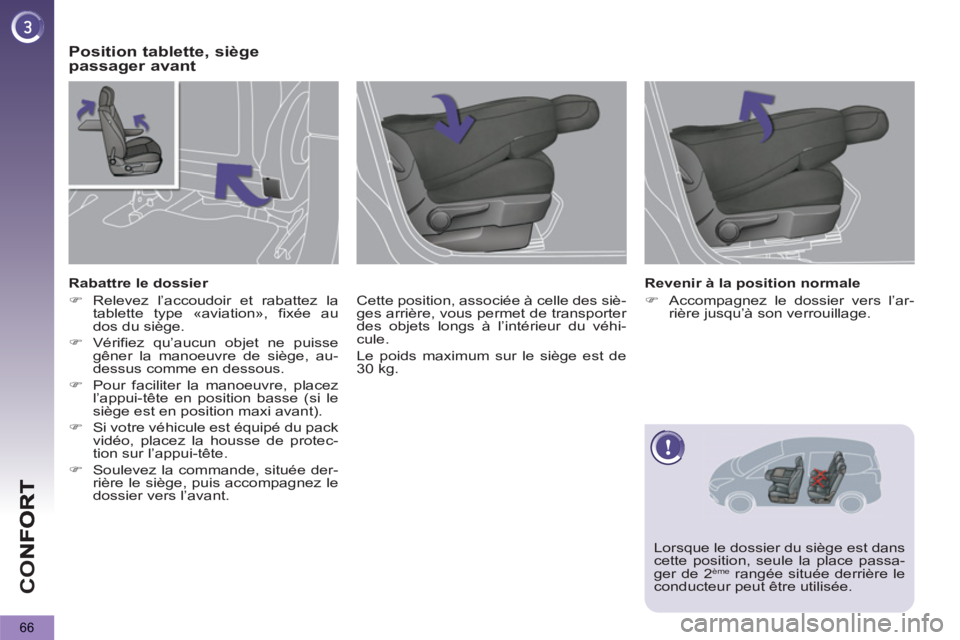

Position tablette, siègepassager avant

Cette position, associée à celle des siè-
ges arrière, vous permet de transporter
des objets longs à l’intérieur du véhi-
cule.
Le poids maximum sur le siège est de
30 kg.
Rabattre le dossier


)
Relevez l’accoudoir et rabattez la
tablette type «aviation», fixée au
dos du siège.

)
Vérifiez qu’aucun objet ne puisse
gêner la manoeuvre de siège, au-
dessus comme en dessous.

)
Pour faciliter la manoeuvre, placez
l’appui-tête en position basse (si le
siège est en position maxi avant).

)
Si votre véhicule est équipé du pack
vidéo, placez la housse de protec-
tion sur l’appui-tête.

)
Soulevez la commande, située der-
rière le siège, puis accompagnez le
dossier vers l’avant.

Revenir à la position normale


)
Accompagnez le dossier vers l’ar-
rière jusqu’à son verrouillage.



Lorsque le dossier du siège est dans
cette position, seule la place passa-
ger de 2
ème rangée située derrière le
conducteur peut être utilisée.

CO
67

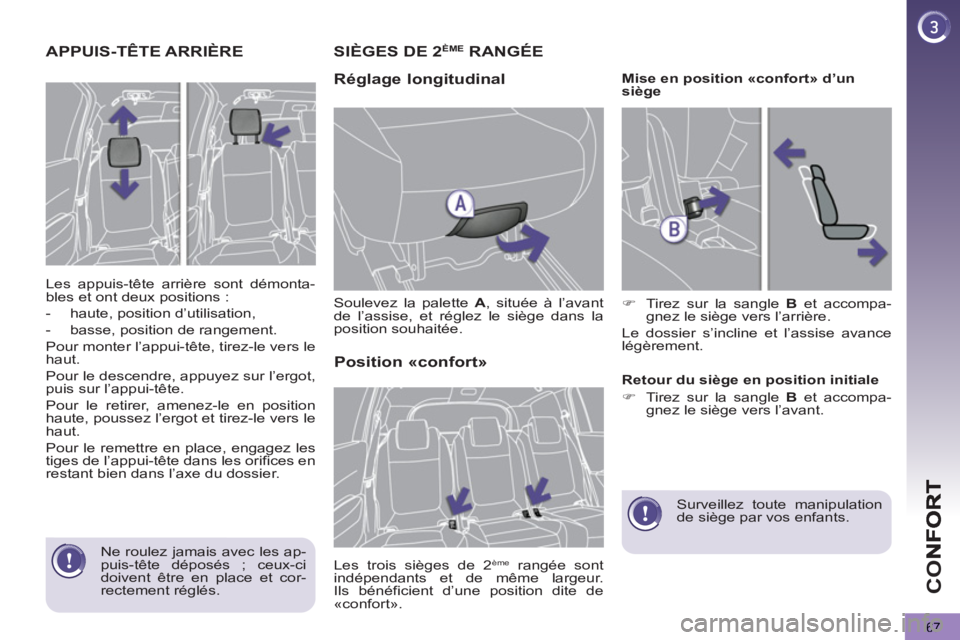

APPUIS-TÊTE ARRIÈRE
Les appuis-tête arrière sont démonta-
bles et ont deux positions :


- haute, position d’utilisation,

- basse, position de rangement.
Pour monter l’appui-tête, tirez-le vers le
haut.
Pour le descendre, appuyez sur l’ergot,
puis sur l’appui-tête.
Pour le retirer, amenez-le en position
haute, poussez l’ergot et tirez-le vers le
haut.
Pour le remettre en place, engagez les
tiges de l’appui-tête dans les orifices en
restant bien dans l’axe du dossier.
SIÈGES DE 2 ÈMERANGÉE

Ré
glage longitudinal

Soulevez la palette A
, située à l’avant
de l’assise, et réglez le siège dans la
position souhaitée.
Position «confort»

Les trois sièges de 2 ème
rangée sont
indépendants et de même largeur.
Ils bénéficient d’une position dite de
«confort».
Mise en position «confort» d’un
siège


)
Tirez sur la sangle B
et accompa-
gnez le siège vers l’arrière.
Le dossier s’incline et l’assise avance
légèrement.

Retour du siège en position initiale


)
Tirez sur la sangle B
et accompa-
gnez le siège vers l’avant.


Surveillez toute manipulation
de siège par vos enfants.

Ne roulez jamais avec les ap-
puis-tête déposés ; ceux-ci
doivent être en place et cor-
rectement réglés.

CO
68

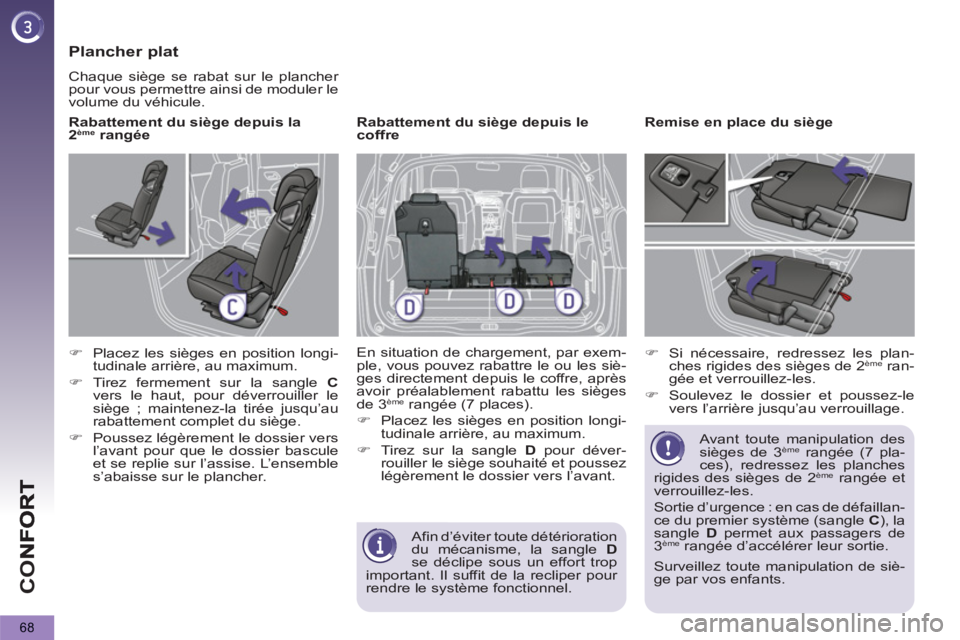

Plancher plat

Chaque siège se rabat sur le plancher
pour vous permettre ainsi de moduler le
volume du véhicule.

Rabattement du siège depuis la
2
ème rangée


)
Placez les sièges en position longi-
tudinale arrière, au maximum.

)
Tirez fermement sur la sangle C

vers le haut, pour déverrouiller le
siège ; maintenez-la tirée jusqu’au
rabattement complet du siège.

)
Poussez légèrement le dossier vers
l’avant pour que le dossier bascule
et se replie sur l’assise. L’ensemble
s’abaisse sur le plancher.

Rabattement du siège depuis le
coffre
En situation de chargement, par exem-
ple, vous pouvez rabattre le ou les siè-
ges directement depuis le coffre, après
avoir préalablement rabattu les sièges
de 3
ème rangée (7 places).


)
Placez les sièges en position longi-
tudinale arrière, au maximum.

)
Tirez sur la sangle D
pour déver-
rouiller le siège souhaité et poussez
légèrement le dossier vers l’avant.
Remise en place du siège


)
Si nécessaire, redressez les plan-
ches rigides des sièges de 2
ème ran-
gée et verrouillez-les.

)
Soulevez le dossier et poussez-le
vers l’arrière jusqu’au verrouillage.
Avant toute manipulation des
sièges de 3
ème rangée (7 pla-
ces), redressez les planches
rigides des sièges de 2
ème rangée et
verrouillez-les.
Sortie d’urgence : en cas de défaillan-
ce du premier système (sangle C
), la
sangle D
permet aux passagers de
3
ème rangée d’accélérer leur sortie. Afin d’éviter toute détérioration
du mécanisme, la sangle D

se déclipe sous un effort trop
important. Il suffit de la recliper pour
rendre le système fonctionnel.
Surveillez toute manipulation de siè-
ge par vos enfants.

CO
69

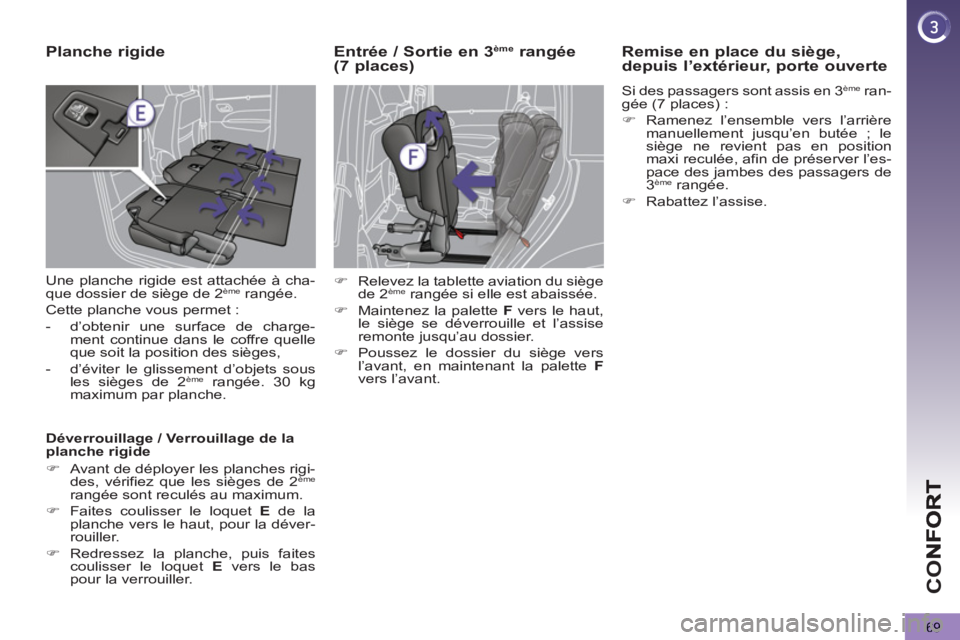

Planche rigide
Une planche rigide est attachée à cha-
que dossier de siège de 2 ème rangée.
Cette planche vous permet :


- d’obtenir une surface de charge-
ment continue dans le coffre quelle
que soit la position des sièges,

- d’éviter le glissement d’objets sous
les sièges de 2
ème rangée. 30 kg
maximum par planche.

Déverrouillage / Verrouillage de la
planche rigide


)
Avant de déployer les planches rigi-
des, vérifiez que les sièges de 2
ème
rangée sont reculés au maximum.

)
Faites coulisser le loquet E
de la
planche vers le haut, pour la déver-
rouiller.

)
Redressez la planche, puis faites
coulisser le loquet E
vers le bas
pour la verrouiller.




Entrée / Sortie en 3 èmerangée (7 places)Remise en place du siège, depuis l’extérieur, porte ouverte

Si des passagers sont assis en 3 ème
ran-
gée (7 places) :


)
Ramenez l’ensemble vers l’arrière
manuellement jusqu’en butée ; le
siège ne revient pas en position
maxi reculée, afin de préserver l’es-
pace des jambes des passagers de
3
ème rangée.

)
Rabattez l’assise.



)
Relevez la tablette aviation du siège
de 2
ème rangée si elle est abaissée.

)
Maintenez la palette F
vers le haut,
le siège se déverrouille et l’assise
remonte jusqu’au dossier.

)
Poussez le dossier du siège vers
l’avant, en maintenant la palette F

vers l’avant.

CO
70

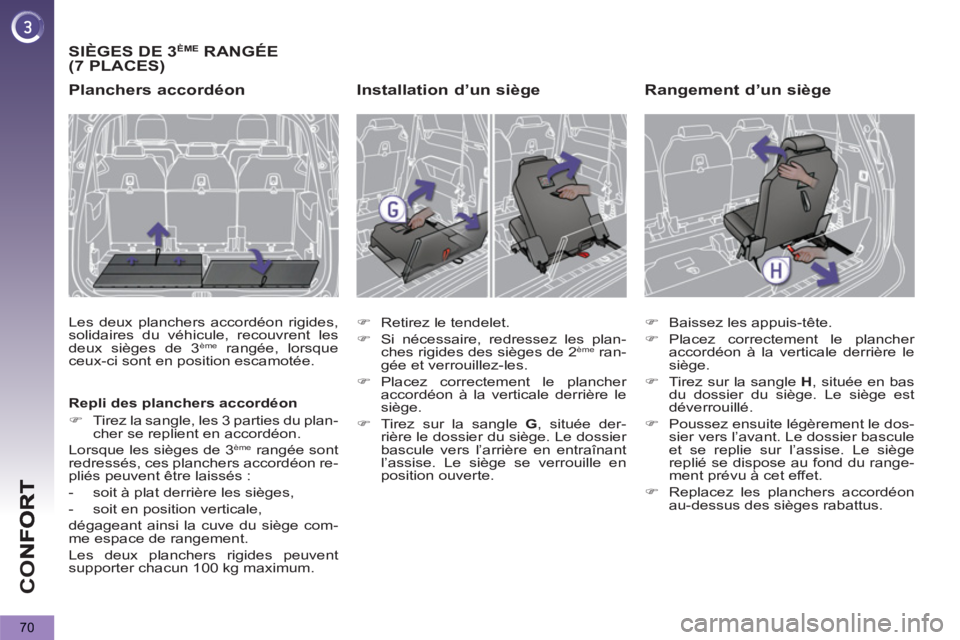

SIÈGES DE 3 ÈME RANGÉE (7 PLACES)

Planchers accordéon

Les deux planchers accordéon rigides,
solidaires du véhicule, recouvrent les
deux sièges de 3
ème rangée, lorsque
ceux-ci sont en position escamotée.

Repli des planchers accordéon


)
Tirez la sangle, les 3 parties du plan-
cher se replient en accordéon.
Lorsque les sièges de 3
ème
rangée sont
redressés, ces planchers accordéon re-
pliés peuvent être laissés :


- soit à plat derrière les sièges,

- soit en position verticale,
dégageant ainsi la cuve du siège com-
me espace de rangement.
Les deux planchers rigides peuvent
supporter chacun 100 kg maximum.

Installation d’un siège



)
Retirez le tendelet.

)
Si nécessaire, redressez les plan-
ches rigides des sièges de 2
ème ran-
gée et verrouillez-les.

)
Placez correctement le plancher
accordéon à la verticale derrière le
siège.

)
Tirez sur la sangle G
, située der-
rière le dossier du siège. Le dossier
bascule vers l’arrière en entraînant
l’assise. Le siège se verrouille en
position ouverte.



Rangement d’un siège



)
Baissez les appuis-tête.

)
Placez correctement le plancher
accordéon à la verticale derrière le
siège.

)
Tirez sur la sangle H
, située en bas
du dossier du siège. Le siège est
déverrouillé.

)
Poussez ensuite légèrement le dos-
sier vers l’avant. Le dossier bascule
et se replie sur l’assise. Le siège
replié se dispose au fond du range-
ment prévu à cet effet.

)
Replacez les planchers accordéon
au-dessus des sièges rabattus.
