2013 PEUGEOT 5008 Manuel du propriétaire (in French)

SÉ
C
135

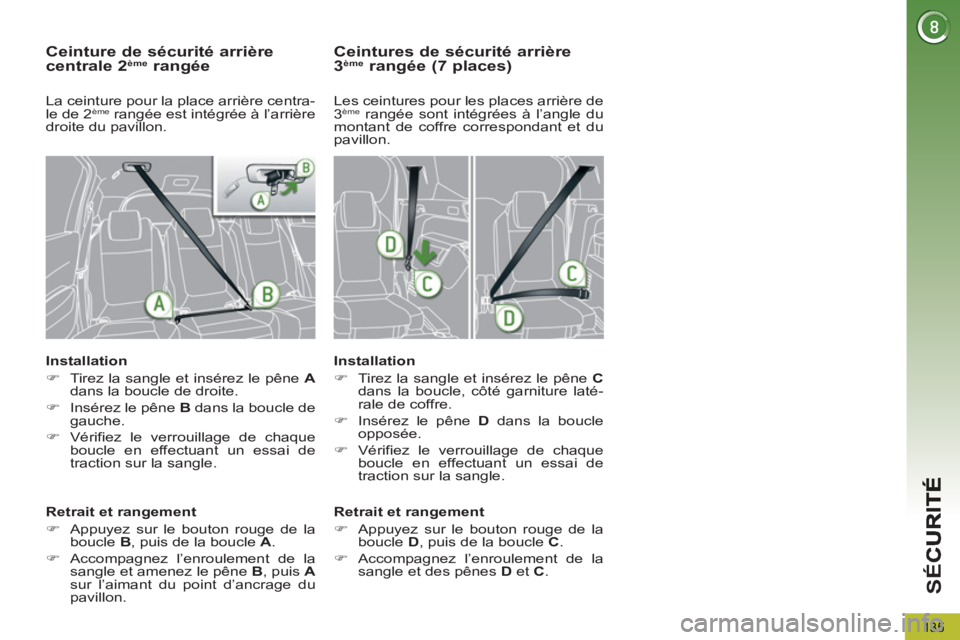

Ceinture de sécurité arrière centrale 2ème rangée


Installation


)
Tirez la sangle et insérez le pêne A

dans la boucle de droite.

)
Insérez le pêne B
dans la boucle de
gauche.

)
Vérifiez le verrouillage de chaque
boucle en effectuant un essai de
traction sur la sangle.


Retrait et rangement


)
Appuyez sur le bouton rouge de la
boucle B
, puis de la boucle A
.

)
Accompagnez l’enroulement de la
sangle et amenez le pêne B
, puis A

sur l’aimant du point d’ancrage du
pavillon.




Ceintures de sécurité arrière 3 èmerangée (7 places)


Installation


)
Tirez la sangle et insérez le pêne C

dans la boucle, côté garniture laté-
rale de coffre.

)
Insérez le pêne D
dans la boucle
opposée.

)
Vérifiez le verrouillage de chaque
boucle en effectuant un essai de
traction sur la sangle.
Les ceintures pour les places arrière de
3
ème rangée sont intégrées à l’angle du
montant de coffre correspondant et du
pavillon.

Retrait et rangement


)
Appuyez sur le bouton rouge de la
boucle D
, puis de la boucle C
.

)
Accompagnez l’enroulement de la
sangle et des pênes D
et C
.

La ceinture pour la place arrière centra-
le de 2 ème rangée est intégrée à l’arrière
droite du pavillon.

SÉ
C
136

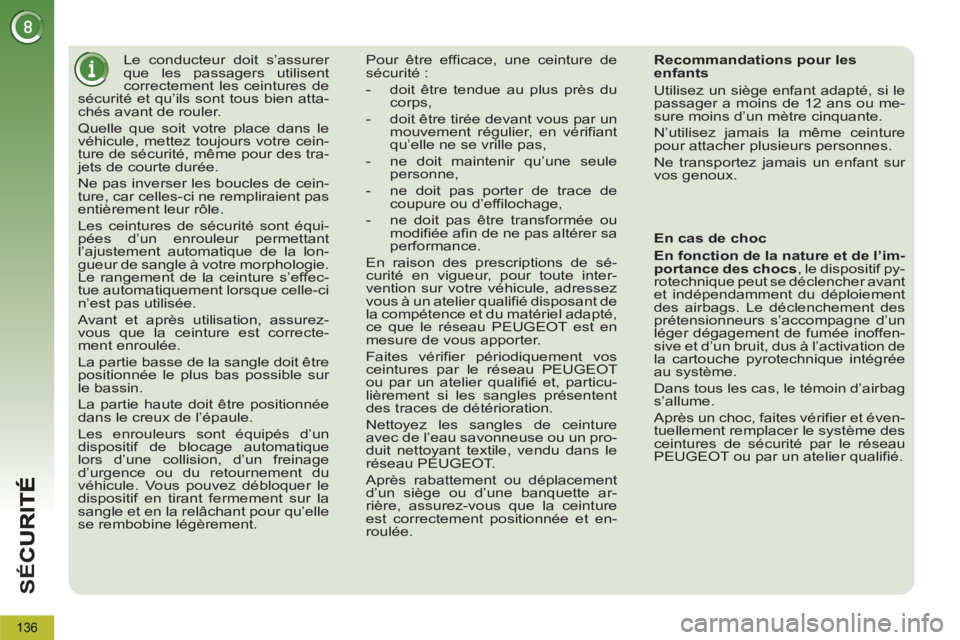

Le conducteur doit s’assurer
que les passagers utilisent
correctement les ceintures de
sécurité et qu’ils sont tous bien atta-
chés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre cein-
ture de sécurité, même pour des tra-
jets de courte durée.
Ne pas inverser les boucles de cein-
ture, car celles-ci ne rempliraient pas
entièrement leur rôle.
Les ceintures de sécurité sont équi-
pées d’un enrouleur permettant
l’ajustement automatique de la lon-
gueur de sangle à votre morphologie.
Le rangement de la ceinture s’effec-
tue automatiquement lorsque celle-ci
n’est pas utilisée.
Avant et après utilisation, assurez-
vous que la ceinture est correcte-
ment enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur
le bassin.
La partie haute doit être positionnée
dans le creux de l’épaule.
Les enrouleurs sont équipés d’un
dispositif de blocage automatique
lors d’une collision, d’un freinage
d’urgence ou du retournement du
véhicule. Vous pouvez débloquer le
dispositif en tirant fermement sur la
sangle et en la relâchant pour qu’elle
se rembobine légèrement. Pour être efficace, une ceinture de
sécurité :


- doit être tendue au plus près du
corps,

- doit être tirée devant vous par un
mouvement régulier, en vérifiant
qu’elle ne se vrille pas,

- ne doit maintenir qu’une seule
personne,

- ne doit pas porter de trace de
coupure ou d’effilochage,

- ne doit pas être transformée ou
modifiée afin de ne pas altérer sa
performance.
En raison des prescriptions de sé-
curité en vigueur, pour toute inter-
vention sur votre véhicule, adressez
vous à un atelier qualifié disposant de
la compétence et du matériel adapté,
ce que le réseau PEUGEOT est en
mesure de vous apporter.
Faites vérifier périodiquement vos
ceintures par le réseau PEUGEOT
ou par un atelier qualifié et, particu-
lièrement si les sangles présentent
des traces de détérioration.
Nettoyez les sangles de ceinture
avec de l’eau savonneuse ou un pro-
duit nettoyant textile, vendu dans le
réseau PEUGEOT.
Après rabattement ou déplacement
d’un siège ou d’une banquette ar-
rière, assurez-vous que la ceinture
est correctement positionnée et en-
roulée.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou me-
sure moins d’un mètre cinquante.
N’utilisez jamais la même ceinture
pour attacher plusieurs personnes.
Ne transportez jamais un enfant sur
vos genoux.

En cas de choc

En fonction de la nature et de l’im-
portance des chocs
, le dispositif py-
rotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s’accompagne d’un
léger dégagement de fumée inoffen-
sive et d’un bruit, dus à l’activation de
la cartouche pyrotechnique intégrée
au système.
Dans tous les cas, le témoin d’airbag
s’allume.
Après un choc, faites vérifier et éven-
tuellement remplacer le système des
ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.

SÉ
C
137

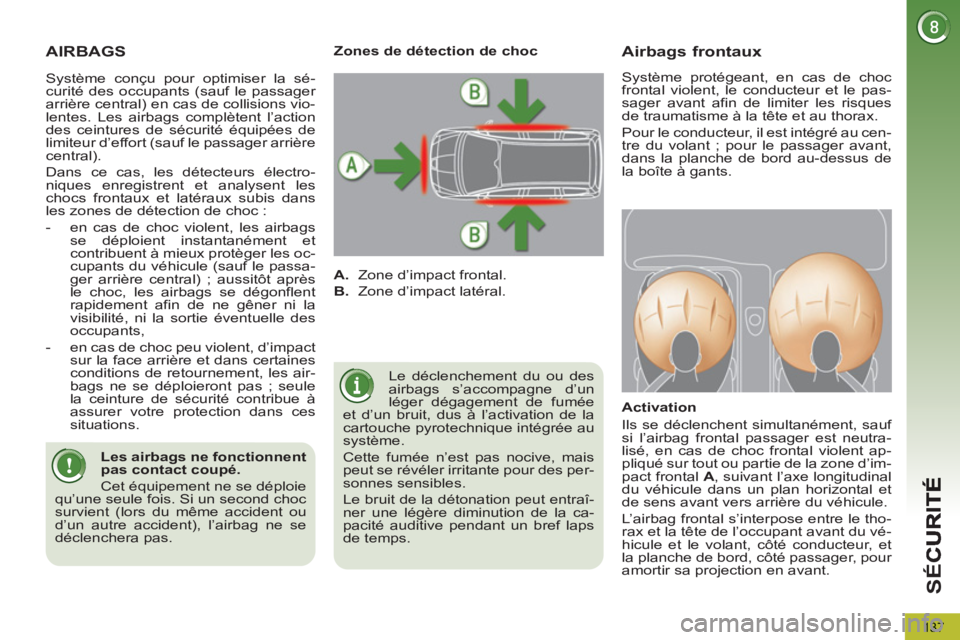

AIRBAGS
Le déclenchement du ou des
airbags s’accompagne d’un
léger dégagement de fumée
et d’un bruit, dus à l’activation de la
cartouche pyrotechnique intégrée au
système.
Cette fumée n’est pas nocive, mais
peut se révéler irritante pour des per-
sonnes sensibles.
Le bruit de la détonation peut entraî-
ner une légère diminution de la ca-
pacité auditive pendant un bref laps
de temps.

Airbags frontaux


Activation
Ils se déclenchent simultanément, sauf
si l’airbag frontal passager est neutra-
lisé, en cas de choc frontal violent ap-
pliqué sur tout ou partie de la zone d’im-
pact frontal A
, suivant l’axe longitudinal
du véhicule dans un plan horizontal et
de sens avant vers arrière du véhicule.
L’airbag frontal s’interpose entre le tho-
rax et la tête de l’occupant avant du vé-
hicule et le volant, côté conducteur, et
la planche de bord, côté passager, pour
amortir sa projection en avant.
Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral.

Les airbags ne fonctionnent
pas contact coupé.

Cet équipement ne se déploie
qu’une seule fois. Si un second choc
survient (lors du même accident ou
d’un autre accident), l’airbag ne se
déclenchera pas.
Système conçu pour optimiser la sé-
curité des occupants (sauf le passager
arrière central) en cas de collisions vio-
lentes. Les airbags complètent l’action
des ceintures de sécurité équipées de
limiteur d’effort (sauf le passager arrière
central).
Dans ce cas, les détecteurs électro-
niques enregistrent et analysent les
chocs frontaux et latéraux subis dans
les zones de détection de choc :


- en cas de choc violent, les airbags
se déploient instantanément et
contribuent à mieux protèger les oc-
cupants du véhicule (sauf le passa-
ger arrière central) ; aussitôt après
le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la
visibilité, ni la sortie éventuelle des
occupants,

- en cas de choc peu violent, d’impact
sur la face arrière et dans certaines
conditions de retournement, les air-
bags ne se déploieront pas ; seule
la ceinture de sécurité contribue à
assurer votre protection dans ces
situations.
Système protégeant, en cas de choc
frontal violent, le conducteur et le pas-
sager avant afin de limiter les risques
de traumatisme à la tête et au thorax.
Pour le conducteur, il est intégré au cen-
tre du volant ; pour le passager avant,
dans la planche de bord au-dessus de
la boîte à gants.

SÉ
C
138

Si au moins un des deux té-
moins d’airbags s’allument en
permanence, n’installez pas
de siège enfant en place passager
avant.
Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.

Anomalie de fonctionnement
Si ces témoins s’al-
lument ou clignotent,
accompagnés d’un
signal sonore et d’un
message sur l’écran,
consultez le réseau PEUGEOT ou un
atelier qualifié pour vérification du sys-
tème. Les airbags pourraient ne plus se
déclencher en cas de choc violent.

Réactivation
Dès que vous retirez le siège enfant,
tournez la commande en position «ON»

pour activer de nouveau l’airbag et as-
surer ainsi la sécurité de votre passager
avant en cas de choc.

Contact mis, ce témoin s’al-
lume dans l’afficheur des té-
moins de ceinture et d’airbag
frontal passager pendant en-
viron une minute, si l’airbag
frontal passager est activé.
Pour assurer la sécurité de
votre enfant, neutralisez im-
pérativement l’airbag frontal
passager lorsque vous installez un
siège enfant «dos à la route» sur le
siège passager avant.
Sinon, l’enfant risquerait d’être gra-
vement blessé ou tué lors du dé-
ploiement de l’airbag.
En fonction de votre version,
ce témoin s’allume au com-
biné et/ou dans l’afficheur des
témoins de ceinture et d’air-
bag frontal passager, contact
mis et pendant toute la durée de la neu-
tralisation.

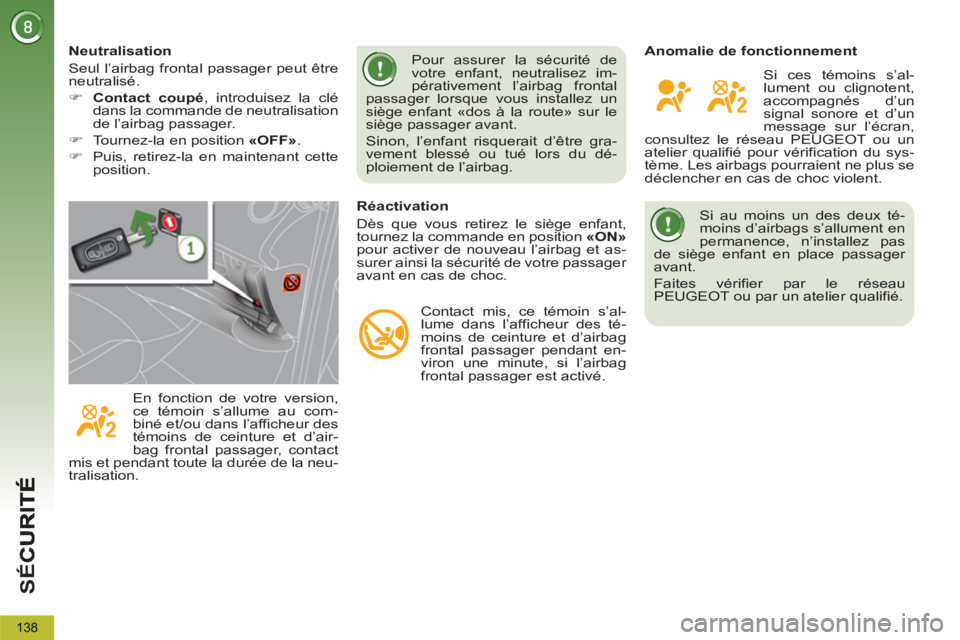

Neutralisation
Seul l’airbag frontal passager peut être
neutralisé.


)
Contact coupé
, introduisez la clé
dans la commande de neutralisation
de l’airbag passager.

)
Tournez-la en position «OFF»
.

)
Puis, retirez-la en maintenant cette
position.

SÉ
C
139

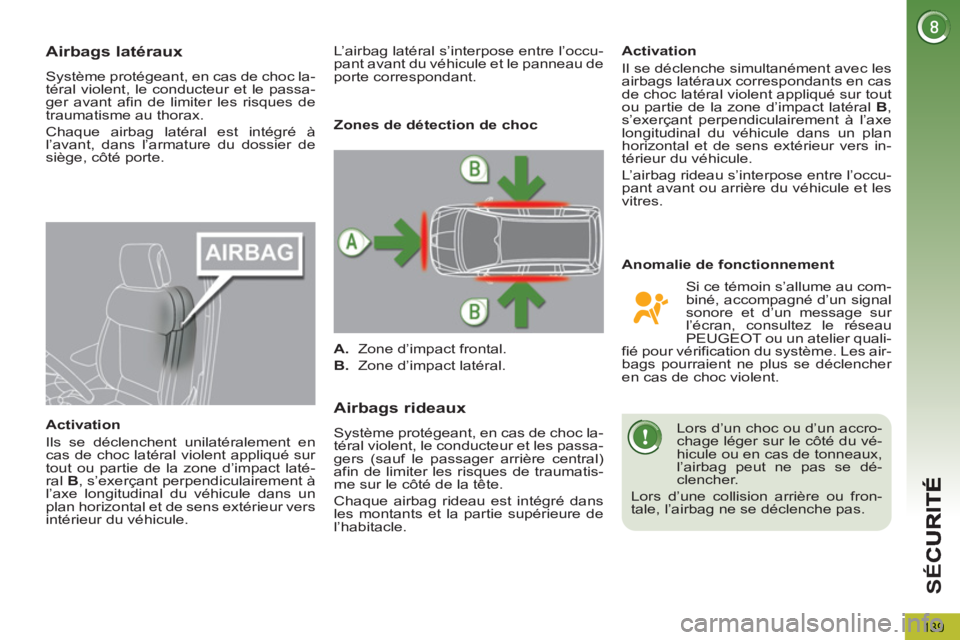

Airbags latéraux
Système protégeant, en cas de choc la-
téral violent, le conducteur et le passa-
ger avant afin de limiter les risques de
traumatisme au thorax.
Chaque airbag latéral est intégré à
l’avant, dans l’armature du dossier de
siège, côté porte.

Activation
Ils se déclenchent unilatéralement en
cas de choc latéral violent appliqué sur
tout ou partie de la zone d’impact laté-
ral B
, s’exerçant perpendiculairement à
l’axe longitudinal du véhicule dans un
plan horizontal et de sens extérieur vers
intérieur du véhicule.
Airbags rideaux
Système protégeant, en cas de choc la-
téral violent, le conducteur et les passa-
gers (sauf le passager arrière central)
afin de limiter les risques de traumatis-
me sur le côté de la tête.
Chaque airbag rideau est intégré dans
les montants et la partie supérieure de
l’habitacle.
Activation
Il se déclenche simultanément avec les
airbags latéraux correspondants en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d’impact latéral B
,
s’exerçant perpendiculairement à l’axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers in-
térieur du véhicule.
L’airbag rideau s’interpose entre l’occu-
pant avant ou arrière du véhicule et les
vitres.

Zones de détection de choc


A.
Zone d’impact frontal.

B.
Zone d’impact latéral.

L’airbag latéral s’interpose entre l’occu-
pant avant du véhicule et le panneau de
porte correspondant.
Si ce témoin s’allume au com-
biné, accompagné d’un signal
sonore et d’un message sur
l’écran, consultez le réseau
PEUGEOT ou un atelier quali-
fié pour vérification du système. Les air-
bags pourraient ne plus se déclencher
en cas de choc violent.

Anomalie de fonctionnement

Lors d’un choc ou d’un accro-
chage léger sur le côté du vé-
hicule ou en cas de tonneaux,
l’airbag peut ne pas se dé-
clencher.
Lors d’une collision arrière ou fron-
tale, l’airbag ne se déclenche pas.

140

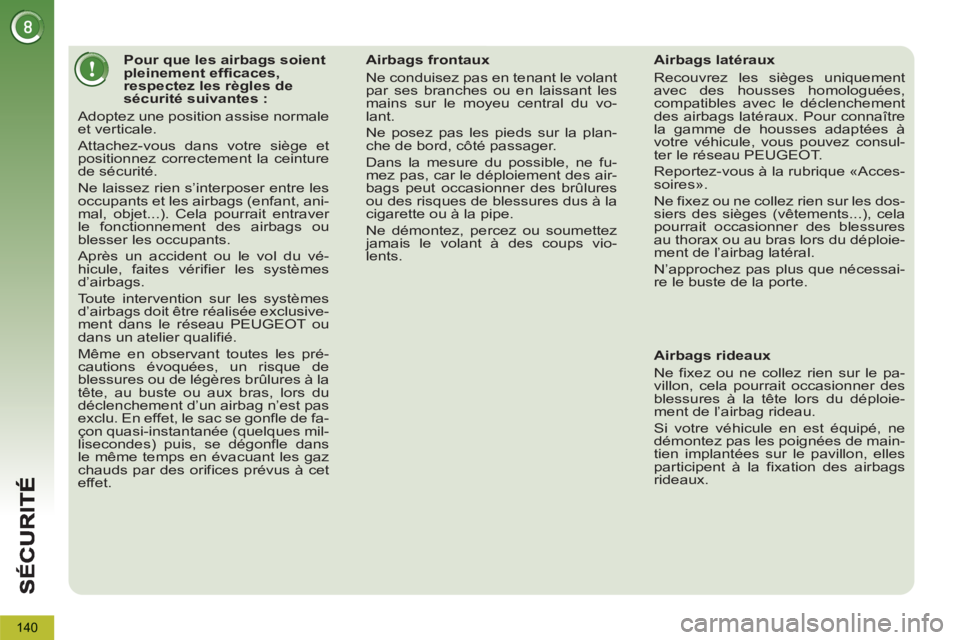

Pour que les airbags soient
pleinement efficaces,
respectez les règles de
sécurité suivantes :
Adoptez une position assise normale
et verticale.
Attachez-vous dans votre siège et
positionnez correctement la ceinture
de sécurité.
Ne laissez rien s’interposer entre les
occupants et les airbags (enfant, ani-
mal, objet...). Cela pourrait entraver
le fonctionnement des airbags ou
blesser les occupants.
Après un accident ou le vol du vé-
hicule, faites vérifier les systèmes
d’airbags.
Toute intervention sur les systèmes
d’airbags doit être réalisée exclusive-
ment dans le réseau PEUGEOT ou
dans un atelier qualifié.
Même en observant toutes les pré-
cautions évoquées, un risque de
blessures ou de légères brûlures à la
tête, au buste ou aux bras, lors du
déclenchement d’un airbag n’est pas
exclu. En effet, le sac se gonfle de fa-
çon quasi-instantanée (quelques mil-
lisecondes) puis, se dégonfle dans
le même temps en évacuant les gaz
chauds par des orifices prévus à cet
effet.
Airbags frontaux
Ne conduisez pas en tenant le volant
par ses branches ou en laissant les
mains sur le moyeu central du vo-
lant.
Ne posez pas les pieds sur la plan-
che de bord, côté passager.
Dans la mesure du possible, ne fu-
mez pas, car le déploiement des air-
bags peut occasionner des brûlures
ou des risques de blessures dus à la
cigarette ou à la pipe.
Ne démontez, percez ou soumettez
jamais le volant à des coups vio-
lents.


Airbags latéraux
Recouvrez les sièges uniquement
avec des housses homologuées,
compatibles avec le déclenchement
des airbags latéraux. Pour connaître
la gamme de housses adaptées à
votre véhicule, vous pouvez consul-
ter le réseau PEUGEOT.
Reportez-vous à la rubrique «Acces-
soires».
Ne fixez ou ne collez rien sur les dos-
siers des sièges (vêtements...), cela
pourrait occasionner des blessures
au thorax ou au bras lors du déploie-
ment de l’airbag latéral.
N’approchez pas plus que nécessai-
re le buste de la porte.



Airbags rideaux
Ne fixez ou ne collez rien sur le pa-
villon, cela pourrait occasionner des
blessures à la tête lors du déploie-
ment de l’airbag rideau.
Si votre véhicule en est équipé, ne
démontez pas les poignées de main-
tien implantées sur le pavillon, elles
participent à la fixation des airbags
rideaux.

CO
141

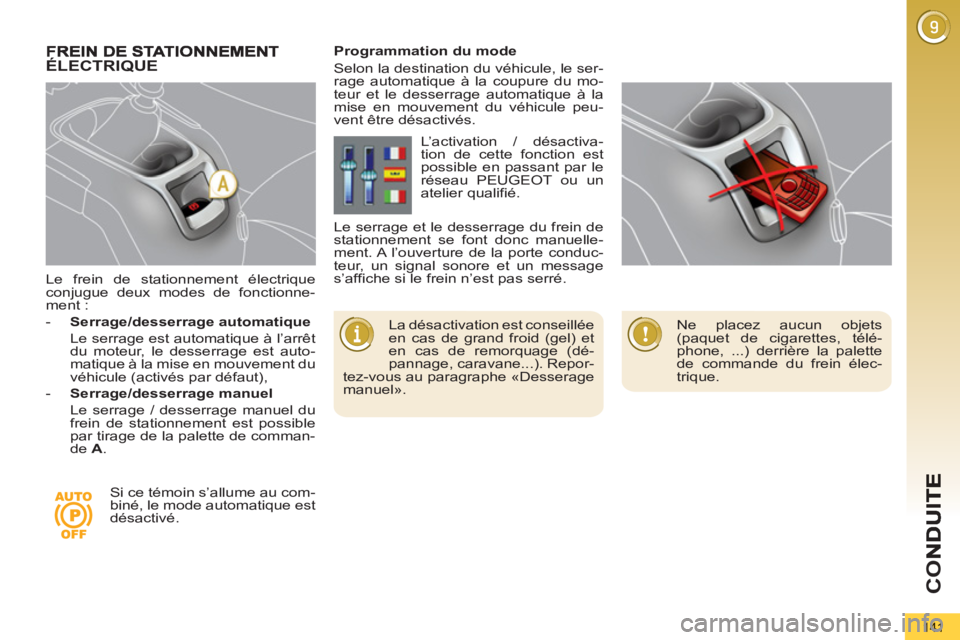

Le frein de stationnement électrique
conjugue deux modes de fonctionne-
ment :


- Serrage/desserrage automatique

Le serrage est automatique à l’arrêt
du moteur, le desserrage est auto-
matique à la mise en mouvement du
véhicule (activés par défaut),

- Serrage/desserrage manuel

Le serrage / desserrage manuel du
frein de stationnement est possible
par tirage de la palette de comman-
de A
.
ÉLECTRIQUE


La désactivation est conseillée
en cas de grand froid (gel) et
en cas de remorquage (dé-
pannage, caravane...). Repor-
tez-vous au paragraphe «Desserage
manuel».

Programmation du mode
Selon la destination du véhicule, le ser-
rage automatique à la coupure du mo-
teur et le desserrage automatique à la
mise en mouvement du véhicule peu-
vent être désactivés.
Si ce témoin s’allume au com-
biné, le mode automatique est
désactivé. L’activation / désactiva-
tion de cette fonction est
possible en passant par le
réseau PEUGEOT ou un
atelier qualifié.
Le serrage et le desserrage du frein de
stationnement se font donc manuelle-
ment. A l’ouverture de la porte conduc-
teur, un signal sonore et un message
s’affiche si le frein n’est pas serré.

Ne placez aucun objets
(paquet de cigarettes, télé-
phone, ...) derrière la palette
de commande du frein élec-
trique.

CO
142

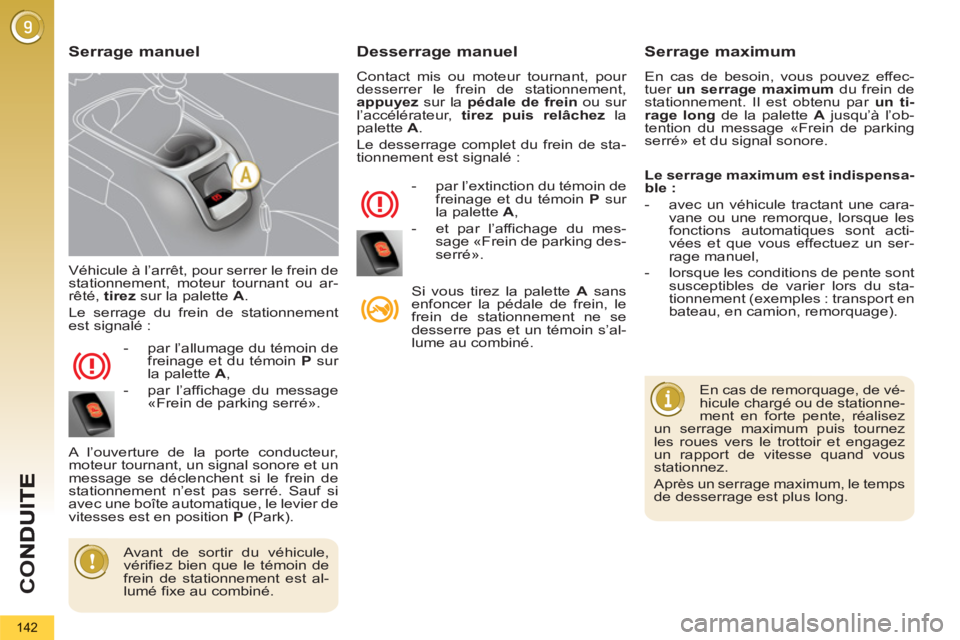

Véhicule à l’arrêt, pour serrer le frein de
stationnement, moteur tournant ou ar-
rêté, tirez
sur la palette A
.
Le serrage du frein de stationnement
est signalé :


- par l’allumage du témoin de
freinage et du témoin P
sur
la palette A
,

- par l’affichage du message
«Frein de parking serré».
A l’ouverture de la porte conducteur,
moteur tournant, un signal sonore et un
message se déclenchent si le frein de
stationnement n’est pas serré. Sauf si
avec une boîte automatique, le levier de
vitesses est en position P
(Park).
Desserrage manuel

Contact mis ou moteur tournant, pour
desserrer le frein de stationnement,
appuyez
sur la pédale de frein
ou sur
l’accélérateur, tirez puis relâchez
la
palette A
.
Le desserrage complet du frein de sta-
tionnement est signalé :


- par l’extinction du témoin de
freinage et du témoin P
sur
la palette A
,

- et par l’affichage du mes-
sage «Frein de parking des-
serré».
Si vous tirez la palette A
sans
enfoncer la pédale de frein, le
frein de stationnement ne se
desserre pas et un témoin s’al-
lume au combiné.


Serrage manuel
Serrage maximum

En cas de besoin, vous pouvez effec-
tuer un serrage maximum
du frein de
stationnement. Il est obtenu par un ti-
rage long
de la palette A
jusqu’à l’ob-
tention du message «Frein de parking
serré» et du signal sonore.

En cas de remorquage, de vé-
hicule chargé ou de stationne-
ment en forte pente, réalisez
un serrage maximum puis tournez
les roues vers le trottoir et engagez
un rapport de vitesse quand vous
stationnez.
Après un serrage maximum, le temps
de desserrage est plus long.


Avant de sortir du véhicule,
vérifiez bien que le témoin de
frein de stationnement est al-
lumé fixe au combiné.

Le serrage maximum est indispensa-
ble :



- avec un véhicule tractant une cara-
vane ou une remorque, lorsque les
fonctions automatiques sont acti-
vées et que vous effectuez un ser-
rage manuel,

- lorsque les conditions de pente sont
susceptibles de varier lors du sta-
tionnement (exemples : transport en
bateau, en camion, remorquage).
