2013 PEUGEOT 5008 Manuel du propriétaire (in French)

SÉCURITÉ des ENFANTS
127

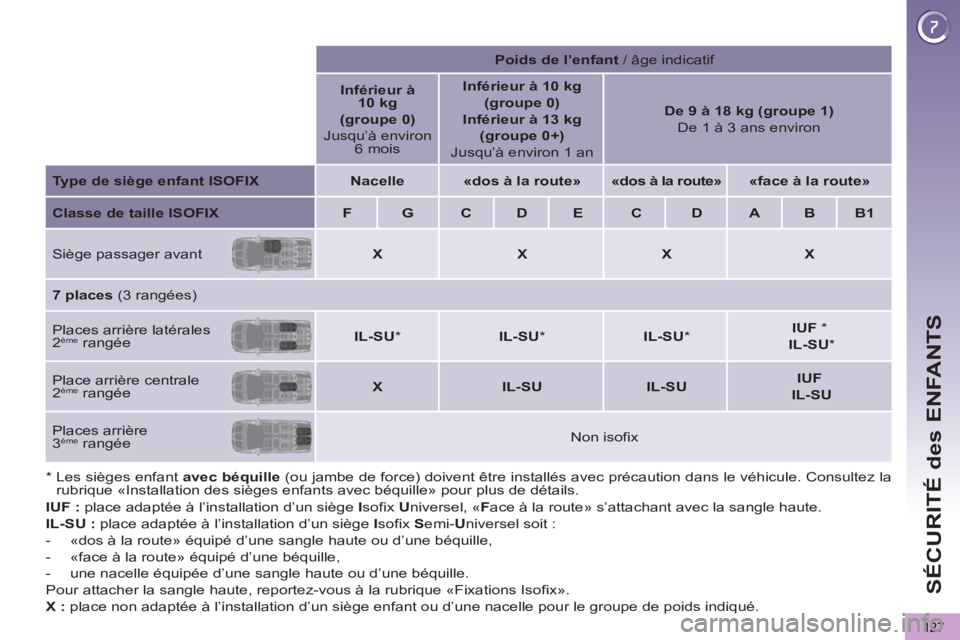

IUF :
place adaptée à l’installation d’un siège I
sofix U
niversel, « F
ace à la route» s’attachant avec la sangle haute.

IL-SU :
place adaptée à l’installation d’un siège I
sofix S
emi- U
niversel soit :


- «dos à la route» équipé d’une sangle haute ou d’une béquille,

- «face à la route» équipé d’une béquille,

- une nacelle équipée d’une sangle haute ou d’une béquille.
Pour attacher la sangle haute, reportez-vous à la rubrique «Fixations Isofix».

X :
place non adaptée à l’installation d’un siège enfant ou d’une nacelle pour le groupe de poids indiqué.






Poids de l’enfant
/ âge indicatif


Inférieur à
10 kg
(groupe 0)

Jusqu’à environ
6 mois

Inférieur à 10 kg
(groupe 0)
Inférieur à 13 kg
(groupe 0+)

Jusqu’à environ 1 an

De 9 à 18 kg (groupe 1)

De 1 à 3 ans environ


Type de siège enfant ISOFIX



Nacelle



«dos à la route»



«dos à la route»



«face à la route»




Classe de taille ISOFIX



F



G



C



D



E



C



D



A



B



B1


Siège passager avant

X



X



X



X



7 places
(3 rangées)
Places arrière latérales
2
ème rangée

IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Place arrière centrale
2
ème rangée

X



IL-SU



IL-SU



IUF

IL-SU


Places arrière
3
ème rangée
Non isofix

* Les sièges enfant avec béquille
(ou jambe de force) doivent être installés avec précaution dans le véhicule. Consultez la
rubrique «Installation des sièges enfants avec béquille» pour plus de détails.

SÉCURITÉ des ENFANTS
128

Ce système est indépendant
et ne remplace en aucun cas
la commande de verrouillage
centralisé.
Vérifiez l’état de la sécurité enfants à
chaque mise du contact.
Retirez toujours la clé de contact en
quittant le véhicule, même pour une
courte durée.
En cas de choc violent, la sécurité
enfants électrique se désactive auto-
matiquement pour permettre la sortie
des passagers arrière.

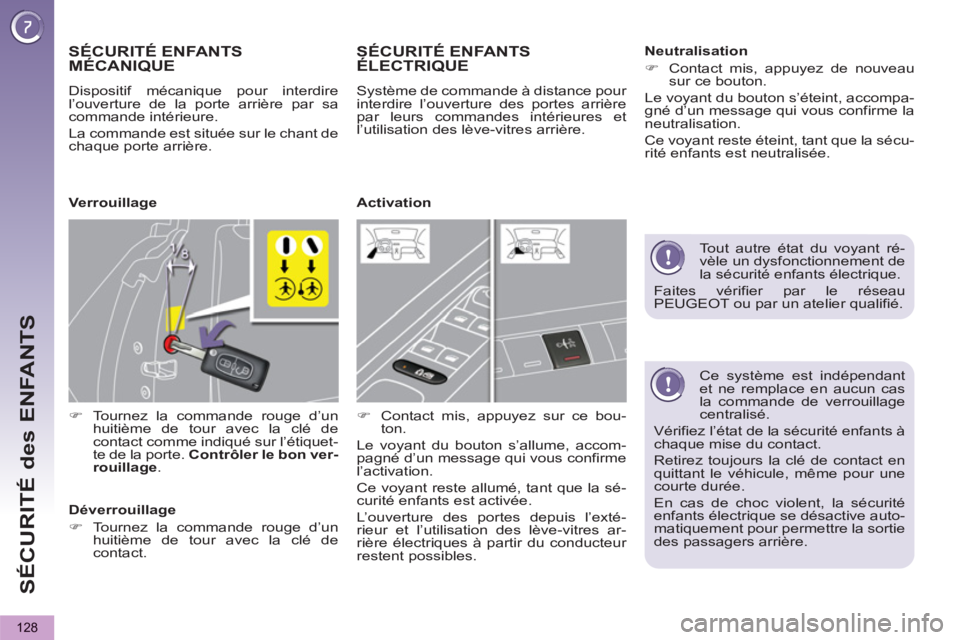

SÉCURITÉ ENFANTS MÉCANIQUE

Dispositif mécanique pour interdire
l’ouverture de la porte arrière par sa
commande intérieure.
La commande est située sur le chant de
chaque porte arrière.


)
Tournez la commande rouge d’un
huitième de tour avec la clé de
contact comme indiqué sur l’étiquet-
te de la porte. Contrôler le bon ver-
rouillage
.

SÉCURITÉ ENFANTSÉLECTRIQUE

Système de commande à distance pour
interdire l’ouverture des portes arrière
par leurs commandes intérieures et
l’utilisation des lève-vitres arrière.


)
Contact mis, appuyez sur ce bou-
ton.
Le voyant du bouton s’allume, accom-
pagné d’un message qui vous confirme
l’activation.
Ce voyant reste allumé, tant que la sé-
curité enfants est activée.
L’ouverture des portes depuis l’exté-
rieur et l’utilisation des lève-vitres ar-
rière électriques à partir du conducteur
restent possibles.
Verrouillage

Déverrouillage


)
Tournez la commande rouge d’un
huitième de tour avec la clé de
contact.




Activation
Neutralisation


)
Contact mis, appuyez de nouveau
sur ce bouton.
Le voyant du bouton s’éteint, accompa-
gné d’un message qui vous confirme la
neutralisation.
Ce voyant reste éteint, tant que la sécu-
rité enfants est neutralisée.

Tout autre état du voyant ré-
vèle un dysfonctionnement de
la sécurité enfants électrique.
Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.

SÉ
C
129

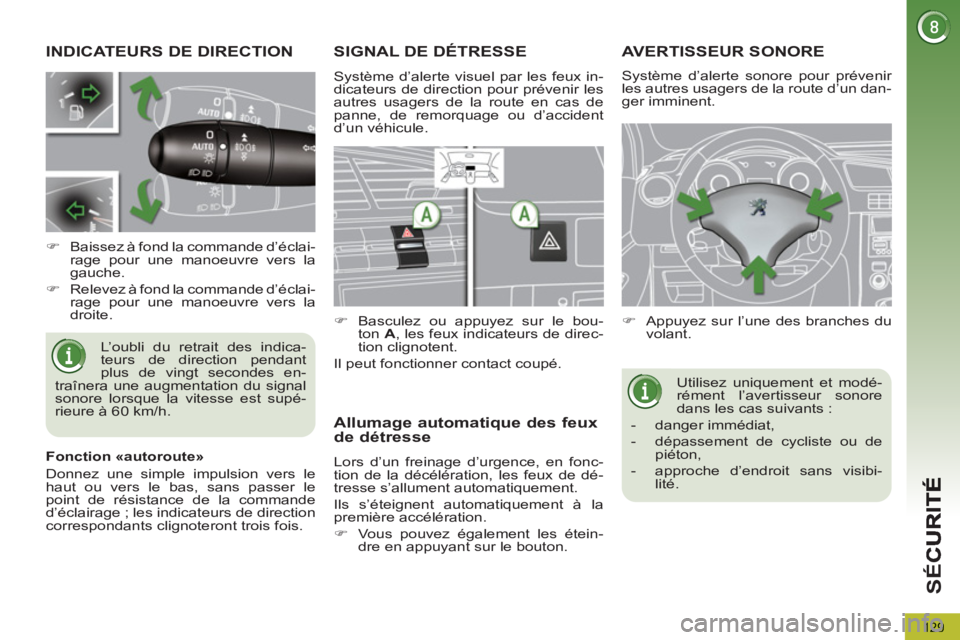

INDICATEURS DE DIRECTION
L’oubli du retrait des indica-
teurs de direction pendant
plus de vingt secondes en-
traînera une augmentation du signal
sonore lorsque la vitesse est supé-
rieure à 60 km/h.


)
Baissez à fond la commande d’éclai-
rage pour une manoeuvre vers la
gauche.

)
Relevez à fond la commande d’éclai-
rage pour une manoeuvre vers la
droite.







SIGNAL DE DÉTRESSE

Système d’alerte visuel par les feux in-
dicateurs de direction pour prévenir les
autres usagers de la route en cas de
panne, de remorquage ou d’accident
d’un véhicule.


)
Basculez ou appuyez sur le bou-
ton A
, les feux indicateurs de direc-
tion clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des feux
de détresse
Lors d’un freinage d’urgence, en fonc-
tion de la décélération, les feux de dé-
tresse s’allument automatiquement.
Ils s’éteignent automatiquement à la
première accélération.


)
Vous pouvez également les étein-
dre en appuyant sur le bouton.

AVERTISSEUR SONORE



)
Appuyez sur l’une des branches du
volant.
Utilisez uniquement et modé-
rément l’avertisseur sonore
dans les cas suivants :


- danger immédiat,

- dépassement de cycliste ou de
piéton,

- approche d’endroit sans visibi-
lité.

Système d’alerte sonore pour prévenir
les autres usagers de la route d’un dan-
ger imminent.

Fonction «autoroute»
Donnez une simple impulsion vers le
haut ou vers le bas, sans passer le
point de résistance de la commande
d’éclairage ; les indicateurs de direction
correspondants clignoteront trois fois.

SÉ
C
130

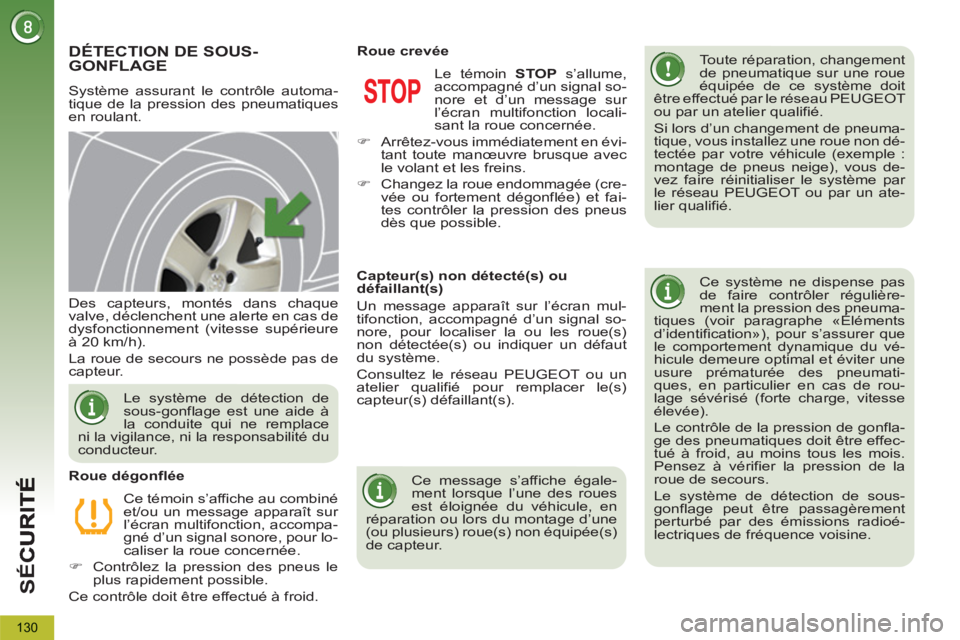

DÉTECTION DE SOUS-GONFLAGE
Système assurant le contrôle automa-
tique de la pression des pneumatiques
en roulant.
Toute réparation, changement
de pneumatique sur une roue
équipée de ce système doit
être effectué par le réseau PEUGEOT
ou par un atelier qualifié.
Si lors d’un changement de pneuma-
tique, vous installez une roue non dé-
tectée par votre véhicule (exemple :
montage de pneus neige), vous de-
vez faire réinitialiser le système par
le réseau PEUGEOT ou par un ate-
lier qualifié.

Ce système ne dispense pas
de faire contrôler régulière-
ment la pression des pneuma-
tiques (voir paragraphe «Éléments
d’identification»), pour s’assurer que
le comportement dynamique du vé-
hicule demeure optimal et éviter une
usure prématurée des pneumati-
ques, en particulier en cas de rou-
lage sévérisé (forte charge, vitesse
élevée).
Le contrôle de la pression de gonfla-
ge des pneumatiques doit être effec-
tué à froid, au moins tous les mois.
Pensez à vérifier la pression de la
roue de secours.
Le système de détection de sous-
gonflage peut être passagèrement
perturbé par des émissions radioé-
lectriques de fréquence voisine.

Des capteurs, montés dans chaque
valve, déclenchent une alerte en cas de
dysfonctionnement (vitesse supérieure
à 20 km/h).
La roue de secours ne possède pas de
capteur.
Ce témoin s’affiche au combiné
et/ou un message apparaît sur
l’écran multifonction, accompa-
gné d’un signal sonore, pour lo-
caliser la roue concernée.


)
Contrôlez la pression des pneus le
plus rapidement possible.
Ce contrôle doit être effectué à froid.
Roue dégonflée Le témoin STOP
s’allume,
accompagné d’un signal so-
nore et d’un message sur
l’écran multifonction locali-
sant la roue concernée.


)
Arrêtez-vous immédiatement en évi-
tant toute manœuvre brusque avec
le volant et les freins.

)
Changez la roue endommagée (cre-
vée ou fortement dégonflée) et fai-
tes contrôler la pression des pneus
dès que possible.

Roue crevée

Le système de détection de
sous-gonflage est une aide à
la conduite qui ne remplace
ni la vigilance, ni la responsabilité du
conducteur.


Capteur(s) non détecté(s) ou
défaillant(s)
Un message apparaît sur l’écran mul-
tifonction, accompagné d’un signal so-
nore, pour localiser la ou les roue(s)
non détectée(s) ou indiquer un défaut
du système.
Consultez le réseau PEUGEOT ou un
atelier qualifié pour remplacer le(s)
capteur(s) défaillant(s).

Ce message s’affiche égale-
ment lorsque l’une des roues
est éloignée du véhicule, en
réparation ou lors du montage d’une
(ou plusieurs) roue(s) non équipée(s)
de capteur.

SÉ
C
131

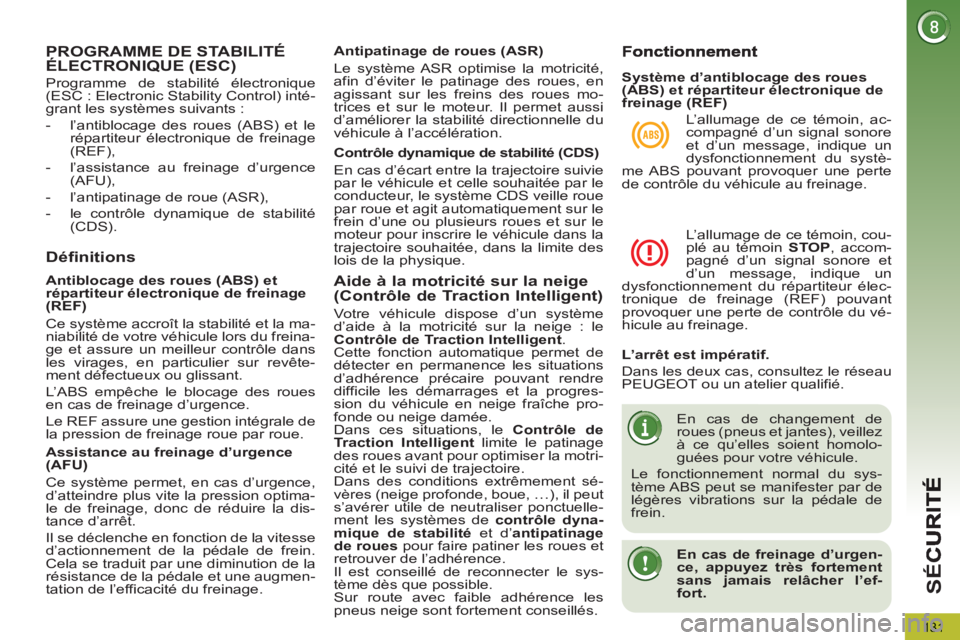

PROGRAMME DE STABILITÉ ÉLECTRONIQUE (ESC)
Définitions

Antipatinage de roues (ASR)
Le système ASR optimise la motricité,
afin d’éviter le patinage des roues, en
agissant sur les freins des roues mo-
trices et sur le moteur. Il permet aussi
d’améliorer la stabilité directionnelle du
véhicule à l’accélération.

Contrôle dynamique de stabilité (CDS)
En cas d’écart entre la trajectoire suivie
par le véhicule et celle souhaitée par le
conducteur, le système CDS veille roue
par roue et agit automatiquement sur le
frein d’une ou plusieurs roues et sur le
moteur pour inscrire le véhicule dans la
trajectoire souhaitée, dans la limite des
lois de la physique.


Assistance au freinage d’urgence
(AFU)
Ce système permet, en cas d’urgence,
d’atteindre plus vite la pression optima-
le de freinage, donc de réduire la dis-
tance d’arrêt.
Il se déclenche en fonction de la vitesse
d’actionnement de la pédale de frein.
Cela se traduit par une diminution de la
résistance de la pédale et une augmen-
tation de l’efficacité du freinage.
Antiblocage des roues (ABS) et
répartiteur électronique de freinage
(REF)
Ce système accroît la stabilité et la ma-
niabilité de votre véhicule lors du freina-
ge et assure un meilleur contrôle dans
les virages, en particulier sur revête-
ment défectueux ou glissant.
L’ABS empêche le blocage des roues
en cas de freinage d’urgence.
Le REF assure une gestion intégrale de
la pression de freinage roue par roue.

L’allumage de ce témoin, ac-
compagné d’un signal sonore
et d’un message, indique un
dysfonctionnement du systè-
me ABS pouvant provoquer une perte
de contrôle du véhicule au freinage.

L’allumage de ce témoin, cou-
plé au témoin STOP
, accom-
pagné d’un signal sonore et
d’un message, indique un
dysfonctionnement du répartiteur élec-
tronique de freinage (REF) pouvant
provoquer une perte de contrôle du vé-
hicule au freinage.

L’arrêt est impératif.

Dans les deux cas, consultez le réseau
PEUGEOT ou un atelier qualifié.

En cas de changement de
roues (pneus et jantes), veillez
à ce qu’elles soient homolo-
guées pour votre véhicule.
Le fonctionnement normal du sys-
tème ABS peut se manifester par de
légères vibrations sur la pédale de
frein.


En cas de freinage d’urgen-
ce, appuyez très fortement
sans jamais relâcher l’ef-
fort.



Système d’antiblocage des roues
(ABS) et répartiteur électronique de
freinage (REF)
Aide à la motricité sur la neige(Contrôle de Traction Intelligent)
Votre véhicule dispose d’un système
d’aide à la motricité sur la neige : le
Contrôle de Traction Intelligent
.
Cette fonction automatique permet de
détecter en permanence les situations
d’adhérence précaire pouvant rendre
difficile les démarrages et la progres-
sion du véhicule en neige fraîche pro-
fonde ou neige damée.
Dans ces situations, le Contrôle de
Traction Intelligent
limite le patinage
des roues avant pour optimiser la motri-
cité et le suivi de trajectoire.
Dans des conditions extrêmement sé-
vères (neige profonde, boue, …), il peut
s’avérer utile de neutraliser ponctuelle-
ment les systèmes de contrôle dyna-
mique de stabilité
et d’ antipatinage
de roues
pour faire patiner les roues et
retrouver de l’adhérence.
Il est conseillé de reconnecter le sys-
tème dès que possible.
Sur route avec faible adhérence les
pneus neige sont fortement conseillés.
Programme de stabilité électronique
(ESC : Electronic Stability Control) inté-
grant les systèmes suivants :


- l’antiblocage des roues (ABS) et le
répartiteur électronique de freinage
(REF),

- l’assistance au freinage d’urgence
(AFU),

- l’antipatinage de roue (ASR),

- le contrôle dynamique de stabilité
(CDS).

SÉ
C
132

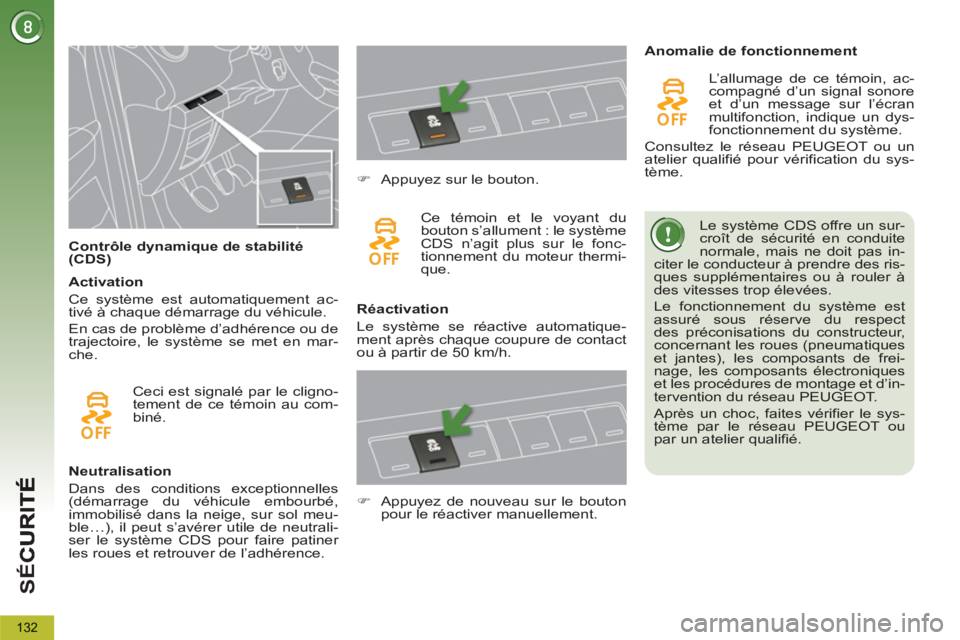

Contrôle dynamique de stabilité
(CDS) Le système CDS offre un sur-
croît de sécurité en conduite
normale, mais ne doit pas in-
citer le conducteur à prendre des ris-
ques supplémentaires ou à rouler à
des vitesses trop élevées.
Le fonctionnement du système est
assuré sous réserve du respect
des préconisations du constructeur,
concernant les roues (pneumatiques
et jantes), les composants de frei-
nage, les composants électroniques
et les procédures de montage et d’in-
tervention du réseau PEUGEOT.
Après un choc, faites vérifier le sys-
tème par le réseau PEUGEOT ou
par un atelier qualifié.



Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol meu-
ble…), il peut s’avérer utile de neutrali-
ser le système CDS pour faire patiner
les roues et retrouver de l’adhérence.


)
Appuyez sur le bouton.
Ce témoin et le voyant du
bouton s’allument : le système
CDS n’agit plus sur le fonc-
tionnement du moteur thermi-
que.

Réactivation
Le système se réactive automatique-
ment après chaque coupure de contact
ou à partir de 50 km/h.
Anomalie de fonctionnement
L’allumage de ce témoin, ac-
compagné d’un signal sonore
et d’un message sur l’écran
multifonction, indique un dys-
fonctionnement du système.
Consultez le réseau PEUGEOT ou un
atelier qualifié pour vérification du sys-
tème.
Ceci est signalé par le cligno-
tement de ce témoin au com-
biné.

Activation
Ce système est automatiquement ac-
tivé à chaque démarrage du véhicule.
En cas de problème d’adhérence ou de
trajectoire, le système se met en mar-
che.


)
Appuyez de nouveau sur le bouton
pour le réactiver manuellement.

SÉ
C
133

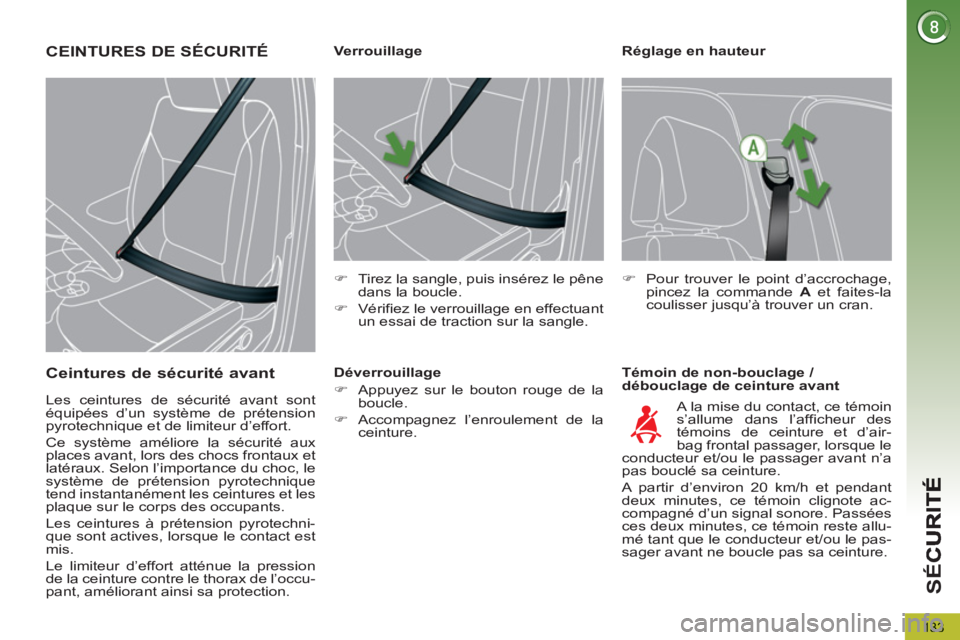

Réglage en hauteur

Témoin de non-bouclage /
débouclage de ceinture avant









Verrouillage


)
Tirez la sangle, puis insérez le pêne
dans la boucle.

)
Vérifiez le verrouillage en effectuant
un essai de traction sur la sangle.


)
Pour trouver le point d’accrochage,
pincez la commande A
et faites-la
coulisser jusqu’à trouver un cran.

A la mise du contact, ce témoin
s’allume dans l’afficheur des
témoins de ceinture et d’air-
bag frontal passager, lorsque le
conducteur et/ou le passager avant n’a
pas bouclé sa ceinture.
A partir d’environ 20 km/h et pendant
deux minutes, ce témoin clignote ac-
compagné d’un signal sonore. Passées
ces deux minutes, ce témoin reste allu-
mé tant que le conducteur et/ou le pas-
sager avant ne boucle pas sa ceinture.
Déverrouillage


)
Appuyez sur le bouton rouge de la
boucle.

)
Accompagnez l’enroulement de la
ceinture.
CEINTURES DE SÉCURITÉ
Ceintures de sécurité avant

Les ceintures de sécurité avant sont
équipées d’un système de prétension
pyrotechnique et de limiteur d’effort.
Ce système améliore la sécurité aux
places avant, lors des chocs frontaux et
latéraux. Selon l’importance du choc, le
système de prétension pyrotechnique
tend instantanément les ceintures et les
plaque sur le corps des occupants.
Les ceintures à prétension pyrotechni-
que sont actives, lorsque le contact est
mis.
Le limiteur d’effort atténue la pression
de la ceinture contre le thorax de l’occu-
pant, améliorant ainsi sa protection.

SÉ
C
134

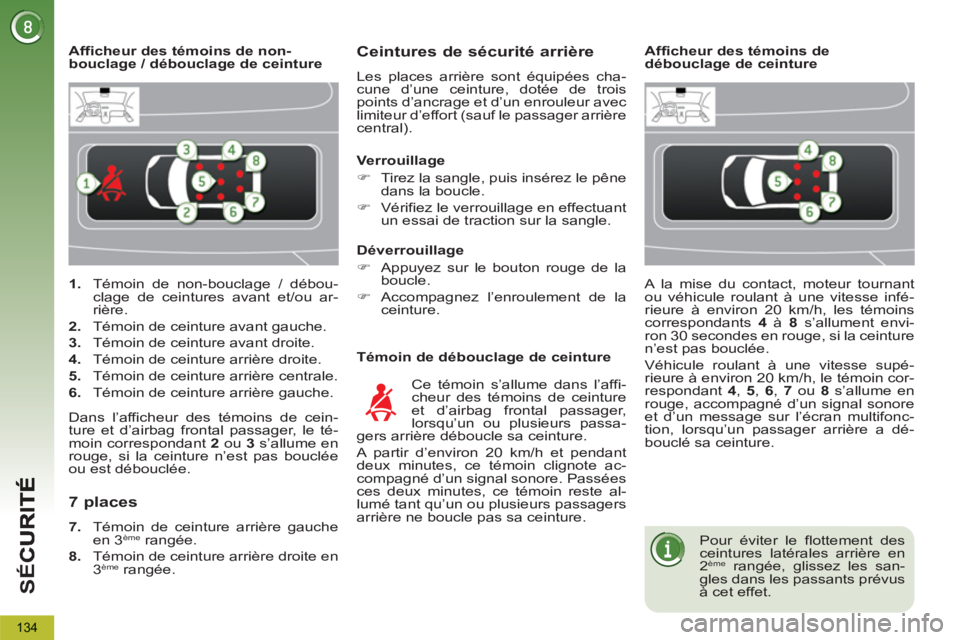

1.
Témoin de non-bouclage / débou-
clage de ceintures avant et/ou ar-
rière.

2.
Témoin de ceinture avant gauche.

3.
Témoin de ceinture avant droite.

4.
Témoin de ceinture arrière droite.

5.
Témoin de ceinture arrière centrale.

6.
Témoin de ceinture arrière gauche.
Afficheur des témoins de non-
bouclage / débouclage de ceinture
Ceintures de sécurité arrière
Les places arrière sont équipées cha-
cune d’une ceinture, dotée de trois
points d’ancrage et d’un enrouleur avec
limiteur d’effort (sauf le passager arrière
central).

Témoin de débouclage de ceinture
Ce témoin s’allume dans l’affi-
cheur des témoins de ceinture
et d’airbag frontal passager,
lorsqu’un ou plusieurs passa-
gers arrière déboucle sa ceinture.
A partir d’environ 20 km/h et pendant
deux minutes, ce témoin clignote ac-
compagné d’un signal sonore. Passées
ces deux minutes, ce témoin reste al-
lumé tant qu’un ou plusieurs passagers
arrière ne boucle pas sa ceinture.

Verrouillage


)
Tirez la sangle, puis insérez le pêne
dans la boucle.

)
Vérifiez le verrouillage en effectuant
un essai de traction sur la sangle.


Déverrouillage


)
Appuyez sur le bouton rouge de la
boucle.

)
Accompagnez l’enroulement de la
ceinture.

Dans l’afficheur des témoins de cein-
ture et d’airbag frontal passager, le té-
moin correspondant 2
ou 3
s’allume en
rouge, si la ceinture n’est pas bouclée
ou est débouclée.



7 places


7.
Témoin de ceinture arrière gauche
en 3 ème rangée.

8.
Témoin de ceinture arrière droite en
3
ème rangée.






Afficheur des témoins de
débouclage de ceinture
A la mise du contact, moteur tournant
ou véhicule roulant à une vitesse infé-
rieure à environ 20 km/h, les témoins
correspondants 4
à 8
s’allument envi-
ron 30 secondes en rouge, si la ceinture
n’est pas bouclée.
Véhicule roulant à une vitesse supé-
rieure à environ 20 km/h, le témoin cor-
respondant 4
, 5
, 6
, 7
ou 8
s’allume en
rouge, accompagné d’un signal sonore
et d’un message sur l’écran multifonc-
tion, lorsqu’un passager arrière a dé-
bouclé sa ceinture.


Pour éviter le flottement des
ceintures latérales arrière en
2 ème rangée, glissez les san-
gles dans les passants prévus
à cet effet.
