2013 Peugeot 308 SW BL Návod k obsluze (in Czech)

9
151
ŘÍZENÍ

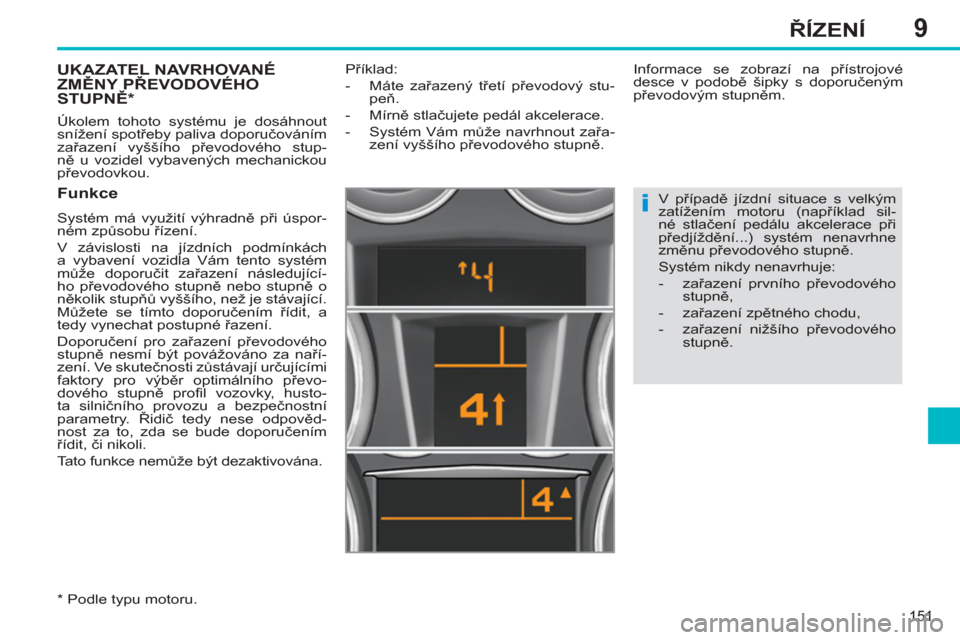

UKAZATEL NAVRHOVANÉ
ZMĚNY PŘEVODOVÉHO
STUPNĚ
*

Úkolem tohoto systému je dosáhnout
snížení spotřeby paliva doporučováním
zařazení vyššího převodového stup-
ně u vozidel vybavených mechanickou
převodovkou.


Funkce

Systém má využití výhradně při úspor-
ném způsobu řízení.
V závislosti na jízdních podmínkách
a vybavení vozidla Vám tento systém
může doporučit zařazení následující-
ho převodového stupně nebo stupně o
několik stupňů vyššího, než je stávající.
Můžete se tímto doporučením řídit, a
tedy vynechat postupné řazení.
Doporučení pro zařazení převodového
stupně nesmí být povážováno za naří-
zení. Ve skutečnosti zůstávají určujícími
faktory pro výběr optimálního převo-
dového stupně profil vozovky, husto-
ta silničního provozu a bezpečnostní
parametry. Řidič tedy nese odpověd-
nost za to, zda se bude doporučením
řídit, či nikoli.
Tato funkce nemůže být dezaktivována.

*
Podle typu motoru.
Příklad:



- Máte zařazený třetí převodový stu-
peň.

- Mírně stlačujete pedál akcelerace.

- Systém Vám může navrhnout zařa-
zení vyššího převodového stupně.
Informace se zobrazí na přístrojové
desce v podobě šipky s doporučeným
převodovým stupněm.

V případě jízdní situace s velkým
zatížením motoru (například sil-
né stlačení pedálu akcelerace při
předjíždění...) systém nenavrhne
změnu převodového stupně.
Systém nikdy nenavrhuje:


- zařazení prvního převodového
stupně,

- zařazení zpětného chodu,

- zařazení nižšího převodového
stupně.

9ŘÍZENÍ
ASISTENT PRO ROZJEZD DO SVAHU *

Systém, který udrží vozidlo při rozjíždě-
ní do svahu nehybné po dobu potřeb-
nou pro přemístění nohy z brzdového
pedálu na pedál akcelerace (přibližně
2 sekundy).
Tato funkce je aktivní pouze za těchto
podmínek:


- vůz zcela zastavil pomocí brzdové-
ho pedálu,

- svah, na kterém vůz stojí, má určitý
úhel,

- dveře řidiče jsou zavřené.
Asistenci pro rozjezd do svahu není
možno dezaktivovat.
Při stání na svahu (přídí směrem naho-
ru) se zařazeným prvním převodovým
stupňem nebo neutrální polohou se
vozidlo po uvolnění brzdového pedá-
lu udrží krátkou chvíli nehybné.


Funkce


Při stání na svahu a zařazené zpá-
tečce (přídí směrem dolů) se vozidlo
po uvolnění brzdového pedálu udrží
krátkou chvíli nehybné.



*
Model vybavený benzinovým motorem
1,6 l THP 200 k.
Ve fázi, kdy je vůz dočasně pomocí
funkce asistenta pro rozjíždění držen
ve svahu, z vozu nevystupujte.

Poruchy funkce

Při poruše funkce systému se rozsví-
tí tyto kontrolky. Nechte systém ověřit
v servisu sítě PEUGEOT nebo v odbor-
ném servisu.
Pokud musíte při zapnutém
motoru vystoupit, zatáhněte
parkovací brzdu a zkont-
rolujte, že je na přístrojové
desce rozsvícená tato kon-
trolka (bez blikání).

9ŘÍZENÍ
Ř

9
154
ŘÍZENÍ


Zobrazování informací na
přístrojové desce


Polohy volicí páky


Nastartování motoru a rozjezd vozidla


N.
Neutral (Neutrální poloha).

R.
Reverse (Zpětný chod).

1 2 3 4 5 6.
Převodové stupně v sek-
venčním režimu.

AUTO.
Rozsvítí se při zvolení automa-
tického režimu. Zhasne při pře-
chodu do sekvenčního režimu.

S.
Sport (Charakteristika Sport).

)
Zvolte polohu N
.

)
Stlačte brzdový pedál až na doraz.

)
Nastartujte motor.


)
Zvolte automatický režim
(poloha A
), manuální režim (poloha
M
) nebo zpětný chod (poloha R
).

)
Povolte parkovací brzdu.

)
Postupně uvolněte brzdový pedál.
Vozidla vybavená naftovým moto-
rem 1,6 l e-HDi FAP 112 k se ihned
rozjedou.

)
Akcelerujte.
Na displeji přístrojové desky se zobrazí
hlášení AUTO
a 1
, 1
nebo R
.

Písmeno N
na přístrojové desce
bliká, doprovázené zvukovým sig-
nálem a hlášením na obrazovce,
pokud není při startování volicí
páka v poloze N
.


Automatický režim



)
Zvolte polohu A
.
Za jízdy vozidla nevolte nikdy neu-
trální polohu N
. V této poloze převodovka pracuje adap-
tivním způsobem, bez zásahu ze strany
řidiče. Průběžně volí převodové stup-
ně, které jsou nejvhodnější vzhledem k
následujícím parametrům:


- optimalizování spotřeby paliva,

- styl řízení,

- profil silnice,

- zatížení vozidla.
Pro dosažení optimálního zrychlení,
například při předjíždění, stlačte silně
pedál akcelerace až za bod odporu. Na displeji přístrojové desky
se zobrazí písmeno N
.
Při zařazení zpátečky se ozve zvu-
kový signál.
Na displeji přístrojové des-
ky se zobrazí nápis AUTO
a
zařazený převodový stupeň.

Jestliže při startování moto-
ru není stlačený brzdový
pedál, rozsvítí se kontrolka
s vyobrazením Nohy na brzdo-
vém pedálu
a hlášení vyzývající
ke stlačení brzdového pedálu.

9
155
ŘÍZENÍ


Dočasné manuální ovládání řazení
převodových stupňů
Pomocí pod volantem umístěných ovla-
dačů "+" a "-" můžete dočasně převzít
kontrolu nad řazením převodových
stupňů; váš požadavek na změnu pře-
vodového stupně bude systémem spl-
něn, pouze pokud to otáčky motoru
umožní.
Na přístrojové desce se zob-
razí nápis AUTO
a zařazený
převodový stupeň. Při brždění nebo zpomalení zařadí pře-
vodovka automaticky nižší stupeň, aby
byla umožněna následná akcelerace na
vhodný stupeň.
Při prudké akceleraci nebude zařazen
vyšší převodový stupeň bez působení
řidiče na volicí páku nebo ovladače pod
volantem.
Na displeji p
řístrojové desky
se postupně zobrazují řazené
převodové stupně.


Manuální režim



)
Zvolte polohu M
.


Charakteristika Sport



)
Po zvolení manuálního nebo auto-
matického režimu stiskněte tlačít-
ko S
pro aktivování charakteristiky
Sport, která umožňuje dynamičtější
jízdu. Za jízdy vozidla nikdy nevolte neu-
trální polohu N
.
V jakémkoli okamžiku je možné
změnit jízdní režim přesunutím
volicí páky z polohy A
do polohy M

nebo z polohy M
do polohy A
. Tato funkce umožňuje předem se při-
pravit na některé situace, jako napří-
klad předjíždění vozidla nebo vjezd do
zatáčky.
Jestliže nejsou ovladače pod volantem
krátkou chvíli používány, začne převo-
dovka znovu automaticky řídit řazení.

Na displeji přístrojové desky se
vedle zařazeného převodové-
ho stupně rozsvítí písmeno S
.


)
Pro dezaktivování stiskněte znovu
tlačítko S

.
Písmeno S
poté zmizí z displeje přístro-
jové desky.

Zpětný chod

Aby bylo možno zařadit zpětný chod,
musí být vozidlo znehybněno a musí
být stlačen brzdový pedál.


)
Zvolte polohu R
.
Jestliže je při velmi nízké rychlosti zvolena
poloha pro jízdu vzad, bude tato zařaze-
na až po úplném znehybnění vozidla. Na
přístrojové desce se může rozsvítit kont-
rolka s vyobrazením Nohy na brzdovém
pedálu
, vyzývající k sešlápnutí brzdy.
Jestliže je poloha pro jízdu vzad zvolena
při vysoké rychlosti, bude blikat písmeno
N
a převodovka zařadí automaticky neu-
trální polohu. Pro opětovné zařazení pře-
vodového stupně uveďte znovu páku do
polohy A
nebo M
.
Požadavek na změnu převodového
stupně je splněn, pouze pokud to umož-
ní otáčky motoru.
Během řazení stupňů není nutno uvol-
ňovat pedál akcelerace.


Pomoc při rozjezdu do svahu

Tato funkce umožňuje dočasně znehyb-
nit vozidlo.
Funkce udržuje brzdy zatažené po dobu
potřebnou pro přesunutí chodidla z brz-
dového pedálu na pedál akcelerace.
Funkce se aktivuje, když je vozidlo zne-
hybněno stlačením brzdového pedálu a
v závislosti na stoupání svahu:


- jestliže vozidlo stojí na svahu ve
směru pro jízdu nahoru a volicí páka
je v poloze A
nebo M
, zůstanou brz-
dy při uvolnění brzdového pedálu
okamžik zatažené,

- jestliže vozidlo stojí na svahu ve
směru pro jízdu dolů a volicí páka
je v poloze pro jízdu vzad R
(cou-
vání do svahu), zůstanou brzdy při
uvolnění brzdového pedálu okamžik
zatažené. Charakteristika Sport je dezaktivo-
vána při každém vypnutí zapalování.

9
PRND
156
ŘÍZENÍ


Funkce autonomního přenosu
hnací síly *

Tato funkce umožňuje pružnější ovládá-
ní vozidla při nízké rychlosti (parkovací
manévry, popojíždění v koloně vozidel
apod.).
S předem nastavenou volicí pákou v
poloze A
, M
nebo R
se vozidlo rozjede,
jakmile uvolníte brzdový pedál.
Když motor běží na volnoběžné
otáčky, brzdy jsou povolené a je
zvolená poloha A
, M
nebo R
, vozi-
dlo se rozjede i bez stlačení pedálu
akcelerace.
Nikdy nenechávejte děti ve vozidle
bez dozoru, jestliže je motor v cho-
du. Neudržujte vozidlo znehybněné
pomocí pedálu akcelerace; použij-
te brzdový pedál nebo parkovací
brzdu.
Nikdy nevystupujte z vozidla
během fáze rozjezdu do svahu.

* Model vybavený naftovým motorem
1,6 l e-HDi FAP 112 k.


Zastavení vozidla

Před vypnutím motoru můžete:


- zařadit neutrální polohu N
,
nebo

- nechat zařazený převodový stu-
peň; v tomto případě nebude možno
vozidlo přemístit.
V obou případech je nutno zatáhnout
parkovací brzdu pro znehybnění vozi-
dla.

Funkční anomálie

V případě stání vozidla s motorem
v chodu je bezpodmínečně nutné
přesunout volicí páku do neutrální
polohy N
.
Před jakýmkoli zásahem v moto-
rovém prostoru ověřte, že je volicí
páka v neutrální poloze N
a parko-
vací brzda je zatažená. Při zapnutí zapalování zname-
ná rozsvícení této kontrolky a
blikání nápisu AUTO
, doprová-
zené zvukovým signálem a hlá-
šením na obrazovce, že došlo k poruše
převodovky.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v odborném servisu.
Tato kontrolka se může rozsvítit rovněž
při otevření dveří.
Rozsvícení výše uvedené kont-
rolky a této kontrolky při zapnutí
zapalování, doprovázené zvu-
kovým signálem a hlášením na
obrazovce, signalizuje poruchu funkce
pomoci při rozjezdu do svahu.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v odborném servisu.
Při startování motoru je nutno držet
stlačený brzdový pedál.
Pro znehybnění zaparkovaného
vozidla je bezpodmínečně nutno
zatáhnout parkovací brzdu.

9ŘÍZENÍ

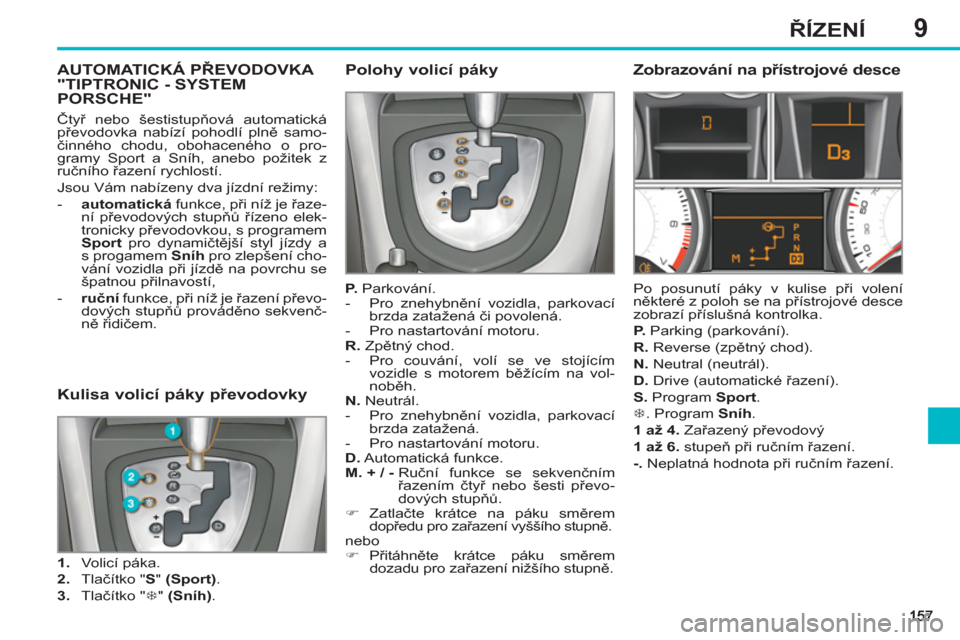

AUTOMATICKÁ PŘEVODOVKA "TIPTRONIC - SYSTEM PORSCHE"
Polohy volicí páky


P.
Parkování.


- Pro znehybnění vozidla, parkovací
brzda zatažená či povolená.

- Pro nastartování motoru.

R.
Zpětný chod.


- Pro couvání, volí se ve stojícím
vozidle s motorem běžícím na vol-
noběh.

N.
Neutrál.


- Pro znehybnění vozidla, parkovací
brzda zatažená.

- Pro nastartování motoru.

D.
Automatická funkce.

M. + / -
Ruční funkce se sekvenčním
řazením čtyř nebo šesti převo-
dových stupňů.


)
Zatlačte krátce na páku směrem
dopředu pro zařazení vyššího stupně.
nebo


)
Přitáhněte krátce páku směrem
dozadu pro zařazení nižšího stupně.



Zobrazování na přístrojové desce

Po posunutí páky v kulise při volení
některé z poloh se na přístrojové desce
zobrazí příslušná kontrolka.

P.
Parking (parkování).

R.
Reverse (zpětný chod).

N.
Neutral (neutrál).

D.
Drive (automatické řazení).

S.
Program Sport
.

7
. Program Sníh
.

1 až 4.
Zařazený převodový

1 až 6.
stupeň při ručním řazení.

-.
Neplatná hodnota při ručním řazení.


Kulisa volicí páky převodovky



1.
Volicí páka.

2.
Tlačítko " S
" (Sport)
.

3.
Tlačítko " 7
" (Sníh)
.
Čtyř nebo šestistupňová automatická
převodovka nabízí pohodlí plně samo-
činného chodu, obohaceného o pro-
gramy Sport a Sníh, anebo požitek z
ručního řazení rychlostí.
Jsou Vám nabízeny dva jízdní režimy:


- automatická
funkce, při níž je řaze-
ní převodových stupňů řízeno elek-
tronicky převodovkou, s programem
Sport
pro dynamičtější styl jízdy a
s progamem Sníh
pro zlepšení cho-
vání vozidla při jízdě na povrchu se
špatnou přilnavostí,

- ruční
funkce, při níž je řazení převo-
dových stupňů prováděno sekvenč-
ně
řidičem.

9
158
ŘÍZENÍ


Nastartování motoru a rozjezd
vozidla


)
Zatáhněte parkovací brzdu.

)
Se stlačeným brzdovým pedálem
zvolte polohu P
nebo N
.

)
Nastartujte motor.
Pokud není tento postup dodržen, zazní
zvukový signál, doprovázený hlášením
na obrazovce.


)
Při běžícím motoru stlačte brzdový
pedál
.

)
Povolte parkovací brzdu.

)
Zvolte polohu R
, D
nebo M
,

)
Postupně uvolněte brzdový pedál.
Vozidlo se ihned rozjede.

Jestliže je za jízdy nechtěně zvo-
lena poloha N
, nechte vozidlo zpo-
malit, teprve poté zvolte polohu D

pro zrychlení.

Když motor běží na volnoběh a
brzdy nejsou zatažené, rozjede
se vozidlo při zvolení polohy R
, D

nebo M
i bez stlačení pedálu akce-
lerace.
Nenechávejte proto děti bez dozo-
ru uvnitř vozidla s nastartovaným
motorem.
Při provád
ění údržbové opera-
ce na vozidle s motorem v chodu
zatáhněte parkovací brzdu a zvolte
polohu P
.
Jestliže se snažíte přesunout voli-
cí páku z polohy P
do jiné polohy,
aniž byste nohou drželi stlačený
brzdový pedál, zobrazí se hlášení.



Automatická funkce



)
Zvolte polohu D
pro automatické

řazení všech čtyř nebo šesti převo-
dových stupňů.
Převodovka poté funguje v adaptivním
režimu, bez zásahu řidiče. Průběžně
volí převodový stupeň, který je nejvhod-
nější vzhledem k jízdnímu stylu, profilu
vozovky a zatížení vozidla.
Pro dosažení maximálního zrychle-
ní bez přesunování páky stlačte pedál
akcelerace až na doraz (kick down).
Automatická převodovka zařadí nižší
převodový stupeň nebo ponechá stáva-
jící stupeň, a to až do dosažení maxi-
málních povolených otáček motoru.
Při brzdění převodovka automaticky
zařadí nižší převodový stupeň pro zajiš-
tění účinného brzdění motorem.
Když řidič prudce uvolní pedál akcele-
race, převodovka z důvodu bezpečnosti
neza
řadí vyšší převodový stupeň. Za jízdy vozidla nikdy nevolte polo-
hu N
.
Nikdy nevolte polohy P
nebo R
,
dokud není vozidlo zcela znehyb-
něné.

Programy Sport a Sníh
Tyto dva specifické programy doplňují
automatickou funkci a jsou určeny pro
zvláštní provozní podmínky.

Program Sport "S"



)
Po nastartování motoru stiskněte
tlačítko " S
".
Převodovka bude automaticky dávat
přednost dynamickému jízdnímu stylu.

Program Sníh " 7
"



)
Po nastartování motoru stiskněte
tlačítko " 7
".
Převodovka se přizpůsobí jízdě na kluz-
kém povrchu vozovky.
Tento program usnadňuje rozjezd a
přenos hnací síly při jízdě na povrchu
se slabou přilnavostí. Na přístrojové desce se roz-
svítí písmeno S
.
Na p
řístrojové desce se roz-
svítí symbol 7
.
