2013 Peugeot 308 SW BL Návod k obsluze (in Czech)

2
55
VÍCEFUNKČNÍ OBRAZOVKY


Nabídka "SETUP"


Jazyky a hlasové funkce
Tato nabídka umožňuje :


- zvolit jazyk pro zobrazování infor-
mací (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Pol-
ski, Portugues, Portugues-Brasil,
Türkçe * ),

- zvolit parametry funkce rozpoznává-
ní hlasových povelů (aktivace/neut-
ralizace, doporučení pro používání,
osobní záznam vyslovených povelů...),


- nastavit hlasitost syntézy řeči.

Datum a čas
Tato nabídka umožňuje provést seříze-
ní času, nastavení data a volbu formátu
zápisu data a času.

Princip synchronizace GPS (GMT):


1.
Potvrďte volbu "Synchronise with
GPS" (Synchronizace pomocí GPS),
čas se nastaví podle Greenwichské-
ho času GMT a rovněž se aktualizu-
je datum.

2.
U centrálního ovladače se čtyřmi
možnými směry přesuňte kurzor do
pole času a stiskněte OK
.

3.
Otočným prstencem můžete nasta-
vit čas dle časového pásma Vaší
volby.
Upozornění: v případě změny letní-
ho/zimního času musíte znovu změ-
nit časové pásmo ručně.


Zobrazování

Tato nabídka umožňuje nastavit jas
obrazovky, barevnou kombinaci obra-
zovky a barvu mapy (režim pro den/noc
nebo automatický).

Jednotky
Tato nabídka umožňuje zvolit jednotky :
teploty (°C nebo °F) a vzdálenosti (km
nebo míle).



)
Pro vstup do nabídky "SETUP"

stiskněte tlačítko "SETUP"
. V nabíd-
ce můžete zvolit jednu z následují-
cích funkcí :


- "Language and voice (Jazyky a
hlasové funkce)",

- "Date and time (Datum a čas)",

- "Display (Zobrazování)",

- "Units (Jednotky)",

- "System (Parametry systému)".

Parametry systému
Tato nabídka umožňuje obnovit konfi-
guraci provedenou ve výrobním závo-
du, zobrazit verzi programu a aktivovat
defilování textu.

Z bezpečnostních důvodů musí
řidič povinně provádět konfiguraci
vícefunkční obrazovky ve stojícím
vozidle.


*
Podle země prodeje.

2
56
VÍCEFUNKČNÍ OBRAZOVKY

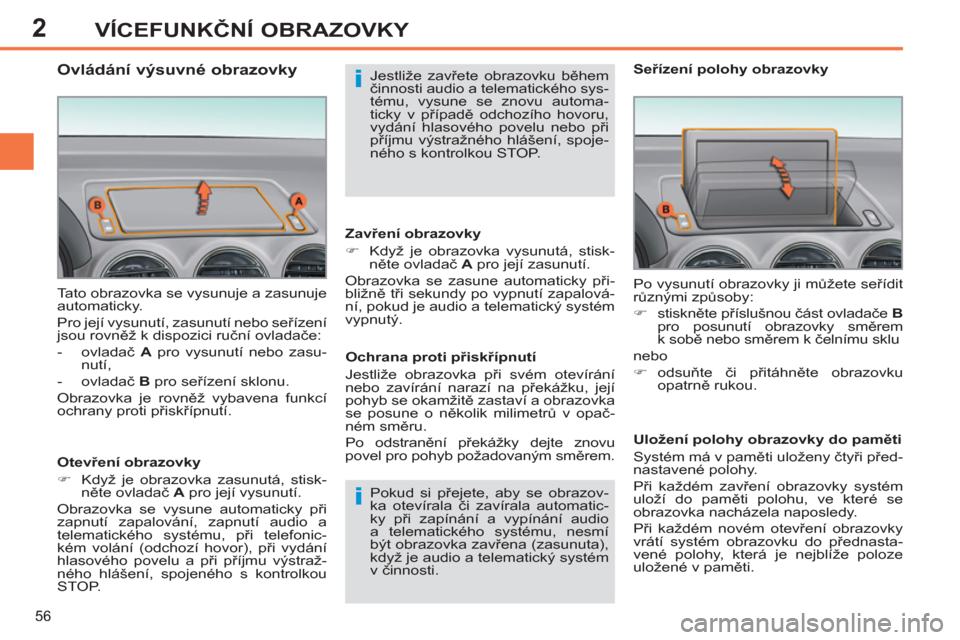

Tato obrazovka se vysunuje a zasunuje
automaticky.
Pro její vysunutí, zasunutí nebo seřízení
jsou rovněž k dispozici ruční ovladače:


- ovladač A
pro vysunutí nebo zasu-
nutí,

- ovladač B
pro seřízení sklonu.
Obrazovka je rovněž vybavena funkcí
ochrany proti přiskřípnutí.

Otevření obrazovky


)
Když je obrazovka zasunutá, stisk-
něte ovladač A
pro její vysunutí.
Obrazovka se vysune automaticky při
zapnutí zapalování, zapnutí audio a
telematického systému, při telefonic-
kém volání (odchozí hovor), při vydání
hlasového povelu a při příjmu výstraž-
ného hlášení, spojeného s kontrolkou
STOP.
Zavření obrazovky


)
Když je obrazovka vysunutá, stisk-
něte ovladač A
pro její zasunutí.
Obrazovka se zasune automaticky při-
bližně tři sekundy po vypnutí zapalová-
ní, pokud je audio a telematický systém
vypnutý.
Pokud si přejete, aby se obrazov-
ka otevírala či zavírala automatic-
ky při zapínání a vypínání audio
a telematického systému, nesmí
být obrazovka zavřena (zasunuta),
když je audio a telematický systém
v činnosti. Po vysunutí obrazovky ji můžete seřídit
různými způsoby:


)
stiskněte příslušnou část ovladače B

pro posunutí obrazovky směrem
k sobě nebo směrem k čelnímu sklu
nebo


)
odsuňte či přitáhněte obrazovku
opatrně rukou.

Seřízení polohy obrazovky

Ochrana proti přiskřípnutí
Jestliže obrazovka při svém otevírání
nebo zavírání narazí na překážku, její
pohyb se okamžitě zastaví a obrazovka
se posune o několik milimetrů v opač-
ném směru.
Po odstranění překážky dejte znovu
povel pro pohyb požadovaným směrem.
Uložení polohy obrazovky do paměti
Systém má v paměti uloženy čtyři před-
nastavené polohy.
Při každém zavření obrazovky systém
uloží do paměti polohu, ve které se
obrazovka nacházela naposledy.
Při každém novém otevření obrazovky
vrátí systém obrazovku do přednasta-
vené polohy, která je nejblíže poloze
uložené v paměti.
Jestliže zavřete obrazovku během
činnosti audio a telematického sys-
tému, vysune se znovu automa-
ticky v případě odchozího hovoru,
vydání hlasového povelu nebo při
příjmu výstražného hlášení, spoje-
ného s kontrolkou STOP.



















Ovládání výsuvné obrazovky

2
57
VÍCEFUNKČNÍ OBRAZOVKY







Monochromní obrazovka A



)
Stiskněte tlačítko umístěné na konci
ovladače stěračů
pro postupné zob-
razení jednotlivých údajů palubního
počítače. Palubní počítač poskytuje následující
informace:

Zobrazení údajů

- jízdní dosah,

- okamžitá spotřeba,

-
počítadlo využití systému Stop & Start,


- ujetá vzdálenost,

- průměrná spotřeba,
)
Při následujícím stisknutí se vrátíte
na zobrazení běžných údajů.


- průměrná rychlost.
Vynulování


)
Stiskněte ovladač na více než dvě
vteřiny pro vynulování hodnot uje-
té vzdálenosti, průměrné spotřeby
a průměrné rychlosti.



PALUBNÍ POČÍTAČ


Systém poskytuje informace o probíha-
jící jízdě vozidla (jízdní dosah, spotře-
ba, …).

2
58
VÍCEFUNKČNÍ OBRAZOVKY


Zobrazovaní údajů


)
Na centrálním ovladači
přístrojo-
vé desky, spojeném se systémem
WIP Com 3D, stiskněte šipky smě-
řující nahoru či dolů pro postupné
zobrazení informací.













Monochromní obrazovka C

Zobrazování údajů na obrazovce C
nebo na malém centrálním displeji
přístrojové desky

Velký centrální displej na
přístrojové desce typu 3

Malý centrální displej na
přístrojové desce typu 2


V závislosti na vybavení Vašeho
vozidla jsou informace palubního
počítače zobrazovány na více-
funkční obrazovce nebo na centrál-
ním displeji přístrojové desky.




)
Informace postupně zobrazíte opa-
kovanými krátkými stisky tohoto tla-
čítka.
Trvalé zobrazování (tlačítko "MODE"

ovládacího panelu WIP Sound)
Dočasné zobrazování ve specifickém
okně.

2
59
VÍCEFUNKČNÍ OBRAZOVKY



- Záložku trasy "2"
s těmito
údaji:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost.



)
Při následujícím stisknutí zůstane
obrazovka černá.
Novým stisknutím se vrátíte na zob-
razování aktuálních údajů.


- Záložku s aktuálními
informacemi pro probíhající
jízdu s těmito údaji:


●
jízdní dosah,

●
okamžitá spotřeba,

●
zbývající vzdálenost
nebo údaj ukazatele
využití systému Stop &
Start.



- Záložku trasy "1"
s těmito
údaji:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost.

Vynulování hodnot tras


)
Po zvolení požadované trasy stisk-
něte ovladač, který se nachází na
okraji ovlada
če stěračů oken
, na
více než dvě sekundy.

)
Po zvolení požadované trasy stisk-
něte na více než dvě sekundy tla-
čítko "OK"
centrálního ovladače

přístrojové desky, spojeného se
systémem WIP Com 3D.

U velkého centrálního displeje
pří-
strojové desky


Trasy "1"
a "2"
jsou na sobě nezá-
vislé a jejich používání je shodné.
Trasu "1"
můžete například využít
pro denní výpočty a trasu "2"
pro
měsíční výpočty.
Palubní počítač umožní zobrazit:


U monochromní obrazovky C nebo malé-
ho centrálního displeje přístrojové desky

2VÍCEFUNKČNÍ OBRAZOVKY







Vysvětlení několika výrazů
(palubní počítač)

Jakmile je jízdní dosah nižší než 30 km,
zobrazí se pomlčky. Po doplnění nej-
méně pěti litrů paliva je znovu vypočí-
tán jízdní dosah a zobrazí se, pokud je
větší než 100 km.
Jestliže za jízdy svítí nepřetržitě
pomlčky místo čísel, obraťte se
na servis sítě PEUGEOT nebo na
kvalifikovanou autodílnu. Tato informace se zobrazuje až od
rychlosti 30 km/h.
Tato hodnota může kolísat v
důsledku změny stylu jízdy nebo
profilu vozovky, při nichž dojde k
velké změně okamžité spotřeby.
Jízdní dosah
(km nebo míle)
Udává počet kilometrů, které
je ještě možné ujet s palivem
zbývajícím v nádrži, a to v závislosti na
průměrné spotřebě na několika posled-
ně ujetých kilometrech.
Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průměrnou spotře-
bu paliva za n
ěkolik posledních
sekund.

Průměrná spotřeba
(l/100 km nebo km/l nebo
mpg)
Jedná se o průměrné
množství spotřebovaného
paliva od posledního vynulová-
ní počítače.


Ujetá vzdálenost
(km nebo míle)
Udává vzdálenost ujetou od
posledního vynulování počí-
tače.


Průměrná rychlost
(km/h nebo mph)
Jedná se o průměrnou rychlost
počítanou od posledního vynu-
lování počítače (zapnuté zapa-
lování).
Vzdálenost do cílového místa
(km nebo míle) Jedná se o vzdálenost, která
zbývá do cílového místa. Je
počítána podle aktuální polohy navi-gačním systémem, pokud je aktivová-
no naváděn

3
61
POHODLÍ
VĚTRÁNÍ
Úprava vzduchu

Vháněný vzduch je rozváděn podle
nastavení ovladačů řidičem:


- přímý přívod do kabiny (vstup vněj-
šího vzduchu),

- průchod okruhem ohřevu (topení),

-
průchod okruhem chlazení (klimatizace).

Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů. Ovladač rozdělení proudu vzduchu
umožňuje přivádět vzduch do kabiny
kombinací různých větracích otvorů.
Ovladač rychlosti ventilátoru umožňu-
je zvyšovat a snižovat rychlost otáčení
ventilátoru.


Přívod vzduchu

Vzduch cirkulující v kabině je filtrován
a přichází buď zvenku přes mřížku na
spodní hraně čelního skla, nebo zevnitř
při obíhání vnitřního vzduchu.


Ovládací panel

Ovladače tohoto systému jsou sdruženy
na panelu A
středové konzoly. V závis-
losti na modelu jsou přítomny tyto funkce:


- požadovaná úroveň tepelného
pohodlí,

- rychlost ventilátoru,

- rozdělení proudu vzduchu,

- odmrazování a odmlžování,

- ruční nebo automatické ovladače
klimatizace (chlazení vzduchu).



Rozvod vzduchu



1.
Trysky odmrazování či odmlžování
čelního skla.

2.
Trysky odmrazování či odmlžování
předních bočních oken.

3.
Boční směrovatelné a uzavíratelné
větrací výstupy.

4.

Střední směrovatelné a uzavíratelné
větrací výstupy.


5.
Výstupy vzduchu k nohám cestujících
vpředu.


6.
Směrovatelné a uzavíratelné větrací
výstupy pro cestující vzadu.

7.
Výstupy vzduchu k nohám cestujích
vzadu.

3
62
POHODLÍ

Pokud je po delším vystavení pří-
mému slunci v interiéru vozidla
příliš horko, vyvětrejte kabinu ote-
vřením oken.
Nastavte ovladač rychlosti ventilá-
toru na hodnotu, která zajistí dobré
obnovování vzduchu v kabině.
Klimatizační systém neobsahuje
chlór a nepředstavuje nebezpečí
pro ozónovou vrstvu. DOPORUČENÍ PRO VĚTRÁNÍ A KLIMATIZACI

Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro použí-
vání a údržbu:


)
Aby bylo rozdělování proudu vzduchu rovnoměrné, dbejte na průchodnost
mřížek vstupu vnějšího vzduchu, umístěných na spodním okraji čelního
skla, trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchod-
nost odvodu vzduchu v zavazadlovém prostoru.

)
Nezakrývejte snímač slunečního záření umístěný na palubní desce. Slouží
k regulaci automatické klimatizace.

)
Aby se klimatizační systém udržel v bezvadném stavu, uveďte jej do čin-
nosti nejméně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.

)
Dbejte na dobrý stav pylového filtru a nechte pravidelně měnit filtrační
vložky (viz kapitola „Kontroly“).
Doporučujeme dávat přednost kombinovanému pylovému filtru. Díky spe-
cifické aktivní přísadě zlepšuje čištění vzduchu vdechovaného cestujícími
a přispívá k zachování čistoty v kabině (snížení alergických reakcí, nepří-
jemných pachů a usazování mastnoty).


)
Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat
pravidelně provádět jeho kontroly dle doporučení v Sešitu údržby.

)
Jestliže zařízení nechladí, vypněte jej a obraťte se na servisní síť PEUGEOT
nebo na jiný odborný servis.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu za
vysokých teplot můžete klimatizaci vypnout a využít tak lépe výkon motoru,
čímž dojde ke zlepšení tažné kapacity vozidla.
Při chlazení vzduchu dochází v kli-
matizačním zařízení ke kondenza-
ci par a při zastavení vozu vytéká
nashromážděná voda pod vozidlo.
Tento jev je zcela normální.



Systém Stop & Start
Systémy topení a klimatizace fungují jen při běžícím motoru. Aby bylo zacho-
váno požadované tepelné pohodlí v kabině vozidla, můžete dočasně deakti-
vovat funkci Stop & Start (viz kapitola "Řízení").
