2013 PEUGEOT 3008 Betriebsanleitungen (in German)

183
PRAKTISCHE TIPPS

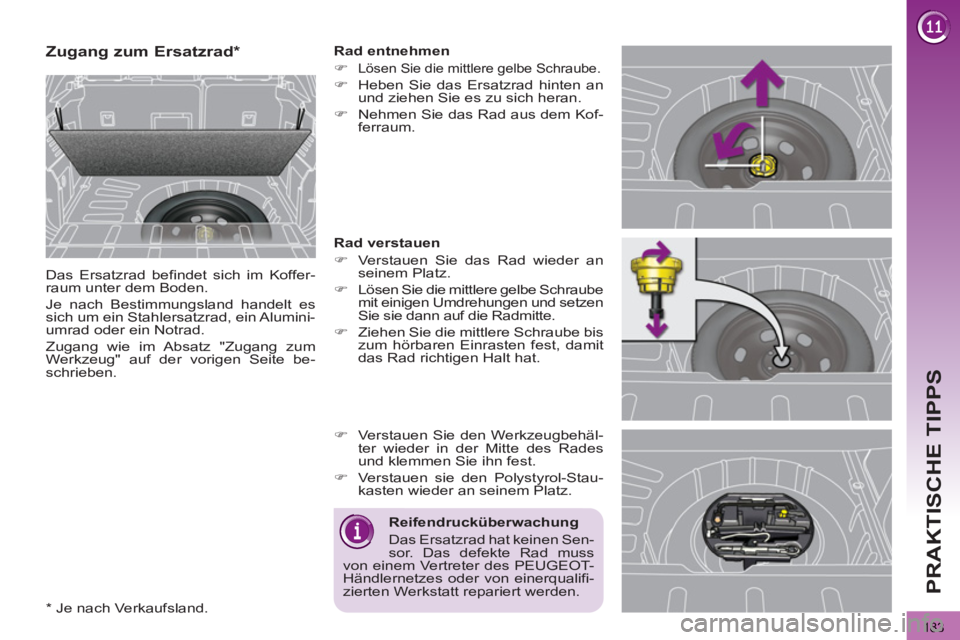

Zugang zum Ersatzrad *

Das Ersatzrad befindet sich im Koffer-
raum unter dem Boden.
Je nach Bestimmungsland handelt es
sich um ein Stahlersatzrad, ein Alumini-
umrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum
Werkzeug" auf der vorigen Seite be-
schrieben.
Rad entnehmen


)

Lösen Sie die mittlere gelbe Schraube.


)
Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

)
Nehmen Sie das Rad aus dem Kof-
ferraum.


Rad verstauen


)
Verstauen Sie das Rad wieder an
seinem Platz.

)
Lösen Sie die mittlere gelbe Schraube
mit einigen Umdrehungen und setzen
Sie sie dann auf die Radmitte.

)
Ziehen Sie die mittlere Schraube bis
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.

)
Verstauen Sie den Werkzeugbehäl-
ter wieder in der Mitte des Rades
und klemmen Sie ihn fest.

)
Verstauen sie den Polystyrol-Stau-
kasten wieder an seinem Platz.


Reifendrucküberwachung
Das Ersatzrad hat keinen Sen-
sor. Das defekte Rad muss
von einem Vertreter des PEUGEOT-
Händlernetzes oder von einerqualifi-
zierten Werkstatt repariert werden.


*
Je nach Verkaufsland.

184
PRAKTISCHE TIPPS

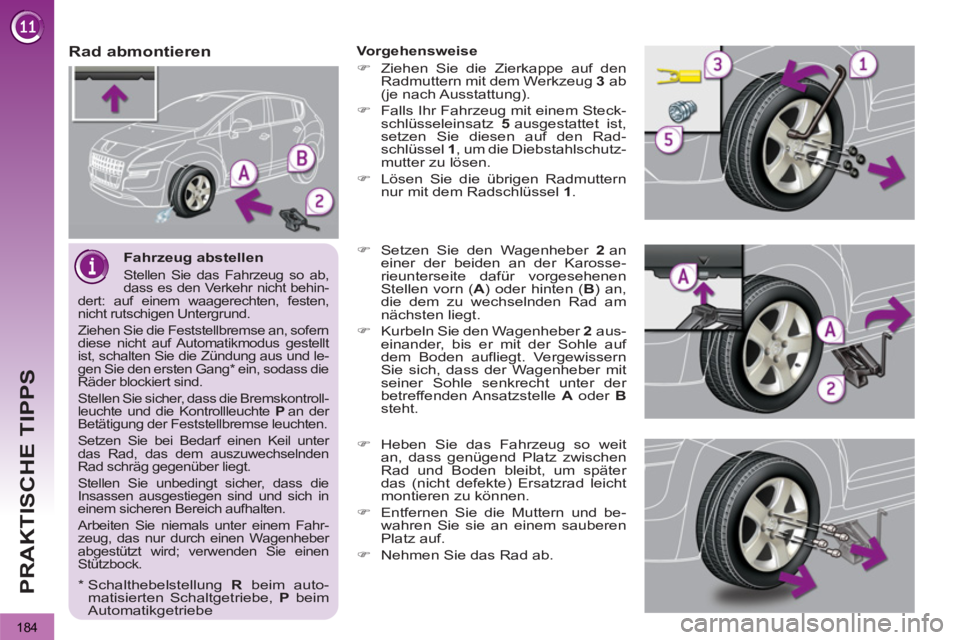

Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behin-
dert: auf einem waagerechten, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt
ist, schalten Sie die Zündung aus und le-
gen Sie den ersten Gang * ein, sodass die
Räder blockiert sind.
Stellen Sie sicher, dass die Bremskontroll-
leuchte und die Kontrollleuchte P
an der
Betätigung der Feststellbremse leuchten.
Setzen Sie bei Bedarf einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahr-
zeug, das nur durch einen Wagenheber
abgestützt wird; verwenden Sie einen
Stützbock.










Rad abmontieren

Vorgehensweise


)
Ziehen Sie die Zierkappe auf den
Radmuttern mit dem Werkzeug 3
ab
(je nach Ausstattung).

)
Falls Ihr Fahrzeug mit einem Steck-
schlüsseleinsatz 5
ausgestattet ist,
setzen Sie diesen auf den Rad-
schlüssel 1
, um die Diebstahlschutz-
mutter zu lösen.

)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.

)
Setzen Sie den Wagenheber 2
an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn ( A
) oder hinten ( B
) an,
die dem zu wechselnden Rad am
nächsten liegt.

)
Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern
Sie sich, dass der Wagenheber mit
seiner Sohle senkrecht unter der
betreffenden Ansatzstelle A
oder B

steht.

)
Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

)
Nehmen Sie das Rad ab.



*
Schalthebelstellung R
beim auto-
matisierten Schaltgetriebe, P
beim
Automatikgetriebe

185
PRAKTISCHE TIPPS

Befestigung des Stahlnotrads

Wenn Ihr Fahrzeug mit Alu-
miniumrädern ausgerüstet
ist, werden Sie beim Festziehen der
Schrauben feststellen, dass die Un-
terlegscheiben keinen Kontakt mit
dem Stahlnotrad haben. Dies ist nor-
mal. Der sichere Halt des Notrads wird
durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.


Rad montieren

Vorgehensweise


)
Setzen Sie das Rad mit Hilfe des
Zentrierstifts 4
auf die Nabe.

)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

)
Ziehen Sie die Diebstahlschutzmutter
mit dem Radschlüssel 1
an. Verwen-
den Sie hierzu den Steckschlüsselein-
satz 5
(falls Ihr Fahrzeug damit
ausgestattet ist).

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.

)
Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

)
Kurbeln Sie den Wagenheber 2
zu-
sammen und entfernen Sie ihn.

)
Ziehen Sie die Diebstahlschutzmut-
ter mit dem Radschlüssel 1
fest.
Verwenden Sie hierzu den Steck-
schlüsseleinsatz 5
(falls Ihr Fahr-
zeug damit ausgestattet ist).

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.

)
Setzen Sie die Zierkappen auf die
Radmuttern (je nach Ausstattung).

)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.


Nach einem Radwechsel

Entfernen Sie zunächst die mittlere Abde-
ckung, um das defekte Rad im Koffer verstau-
en zu können.
Bei Verwendung des Notrads darf die Ge-
schwindigkeit von 80 km/h nicht überschritten
werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am Fahr-
zeug an.

186
PRAKTISCHE TIPPS

Stromschlaggefahr
Xenon-Lampen (D1S-35W)
müssen von einem Vertreter
des PEUGEOT-Händlernetzes oder
von einer qualifizierten Werkstatt
ausgetauscht werden.

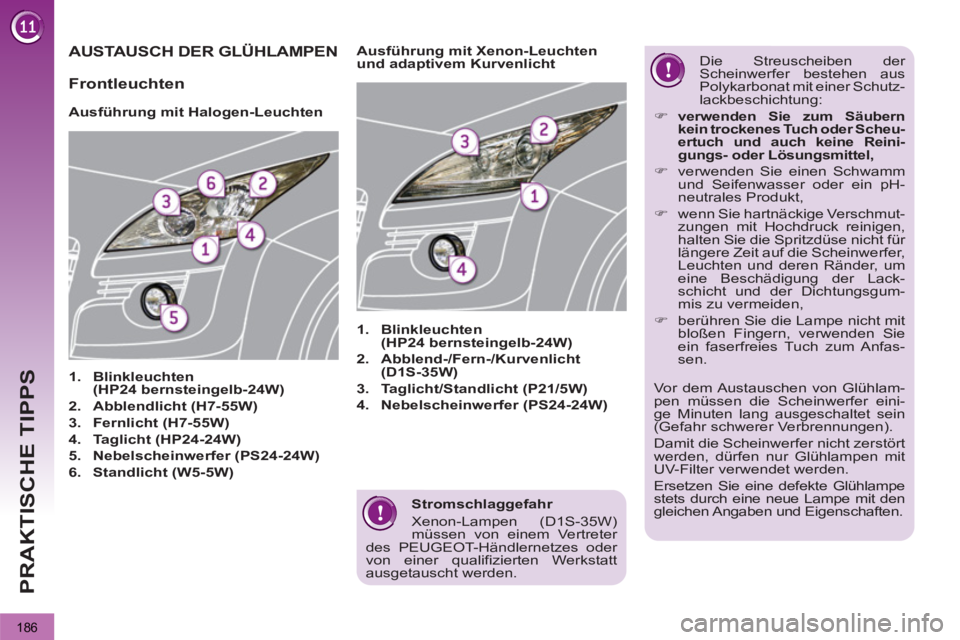

AUSTAUSCH DER GLÜHLAMPEN








Ausführung mit Halogen-Leuchten


1.
Blinkleuchten
(HP24 bernsteingelb-24W)


2.
Abblendlicht (H7-55W)


3.
Fernlicht (H7-55W)


4.
Taglicht (HP24-24W)


5.
Nebelscheinwerfer (PS24-24W)


6.
Standlicht (W5-5W)





1.
Blinkleuchten
(HP24 bernsteingelb-24W)


2.
Abblend-/Fern-/Kurvenlicht
(D1S-35W)


3.
Taglicht/Standlicht (P21/5W)


4.
Nebelscheinwerfer (PS24-24W)






























Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht Die Streuscheiben der
Scheinwerfer bestehen aus
Polykarbonat mit einer Schutz-
lackbeschichtung:


)
verwenden Sie zum Säubern
kein trockenes Tuch oder Scheu-
ertuch und auch keine Reini-
gungs- oder Lösungsmittel,

)
verwenden Sie einen Schwamm
und Seifenwasser oder ein pH-
neutrales Produkt,

)
wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen,
halten Sie die Spritzdüse nicht für
längere Zeit auf die Scheinwerfer,
Leuchten und deren Ränder, um
eine Beschädigung der Lack-
schicht und der Dichtungsgum-
mis zu vermeiden,

)
berühren Sie die Lampe nicht mit
bloßen Fingern, verwenden Sie
ein faserfreies Tuch zum Anfas-
sen.


Frontleuchten


Vor dem Austauschen von Glühlam-
pen müssen die Scheinwerfer eini-
ge Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.

187
PRAKTISCHE TIPPS

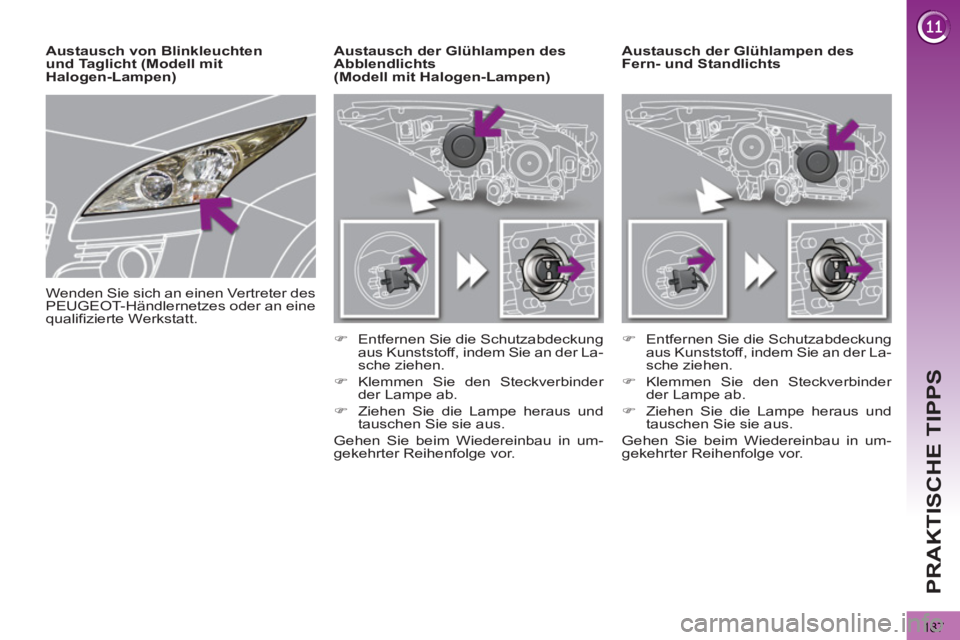

Austausch der Glühlampen des
Fern- und Standlichts






Austausch der Glühlampen des
Abblendlichts
(Modell mit Halogen-Lampen)


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


Austausch von Blinkleuchten
und Taglicht (Modell mit
Halogen-Lampen)
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.

188
PRAKTISCHE TIPPS

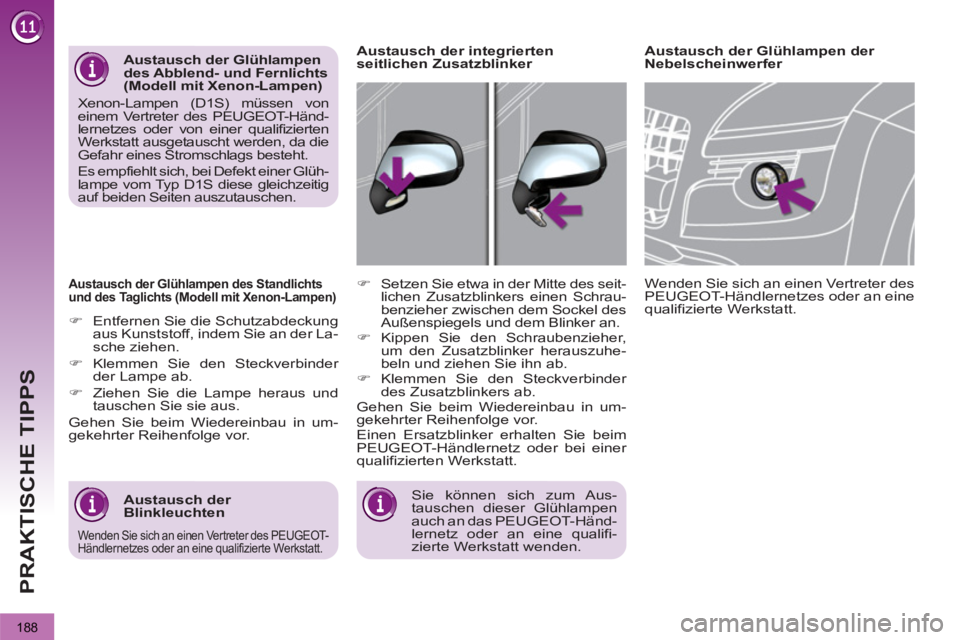

Austausch der Glühlampen des Standlichts
und des Taglichts (Modell mit Xenon-Lampen)


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.







Austausch der Glühlampen der
Nebelscheinwerfer

Sie können sich zum Aus-
tauschen dieser Glühlampen
auch an das PEUGEOT-Händ-
lernetz oder an eine qualifi-
zierte Werkstatt wenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.


)
Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.

)
Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz oder bei einer
qualifizierten Werkstatt.






Austausch der integrierten
seitlichen Zusatzblinker







Austausch der
Blinkleuchten







Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon-Lampen (D1S) müssen von
einem Vertreter des PEUGEOT-Händ-
lernetzes oder von einer qualifizierten
Werkstatt ausgetauscht werden, da die
Gefahr eines Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glüh-
lampe vom Typ D1S diese gleichzeitig
auf beiden Seiten auszutauschen.

Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Werkstatt.

PRAKTISCHE TIPPS

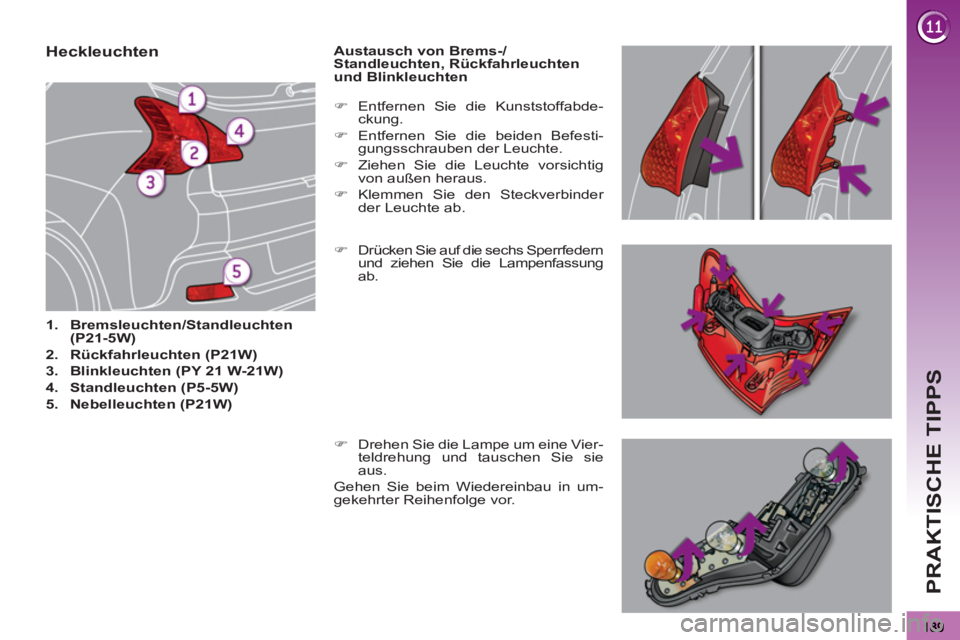

Heckleuchten



1.
Bremsleuchten/Standleuchten
(P21-5W)


2.
Rückfahrleuchten (P21W)


3.
Blinkleuchten (PY 21 W-21W)


4.
Standleuchten (P5-5W)


5.
Nebelleuchten (P21W)




Austausch von Brems-/
Standleuchten, Rückfahrleuchten
und Blinkleuchten

)
Drücken Sie auf die sechs Sperrfedern
und ziehen Sie die Lampenfassung
ab.

)
Entfernen Sie die Kunststoffabde-
ckung.

)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.

)
Klemmen Sie den Steckverbinder
der Leuchte ab.

)
Drehen Sie die Lampe um eine Vier-
teldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

190
PRAKTISCHE TIPPS

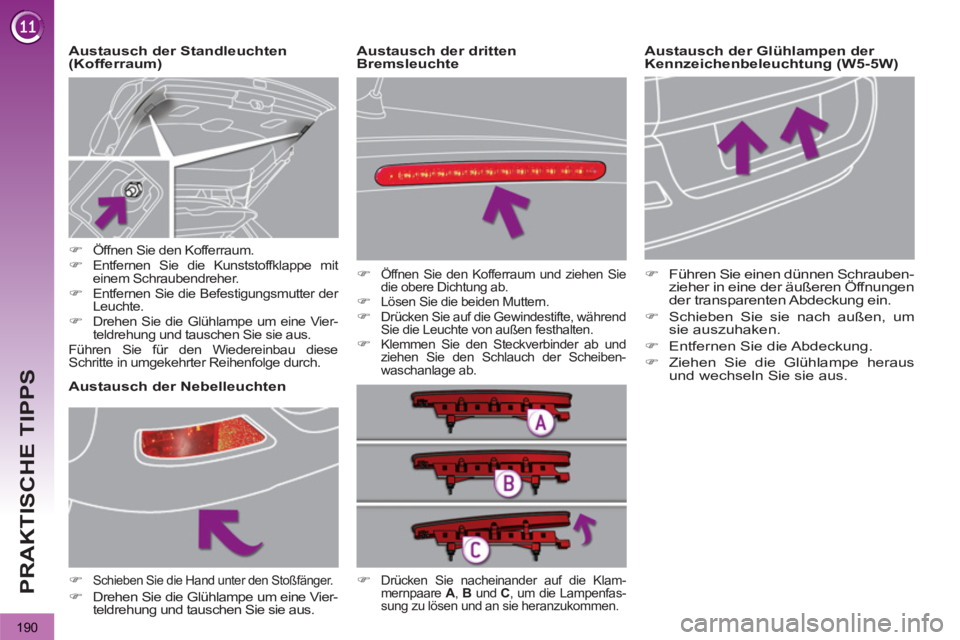

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
Austausch der Standleuchten
(Kofferraum)


















Austausch der Nebelleuchten

)

Öffnen Sie den Kofferraum.

)
Entfernen Sie die Kunststoffklappe mit
einem Schraubendreher.

)
Entfernen Sie die Befestigungsmutter der
Leuchte.

)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.




)
Schieben Sie die Hand unter den Stoßfänger.


)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.





)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.



)

Drücken Sie nacheinander auf die Klam-
mernpaare A
, B
und C
, um die Lampenfas-
sung zu lösen und an sie heranzukommen.



















Austausch der dritten
Bremsleuchte


)

Öffnen Sie den Kofferraum und ziehen Sie
die obere Dichtung ab.

)
Lösen Sie die beiden Muttern.

)
Drücken Sie auf die Gewindestifte, während
Sie die Leuchte von außen festhalten.

)
Klemmen Sie den Steckverbinder ab und
ziehen Sie den Schlauch der Scheiben-
waschanlage ab.
