2013 PEUGEOT 3008 Betriebsanleitungen (in German)

175
PRAKTISCHE TIPPS

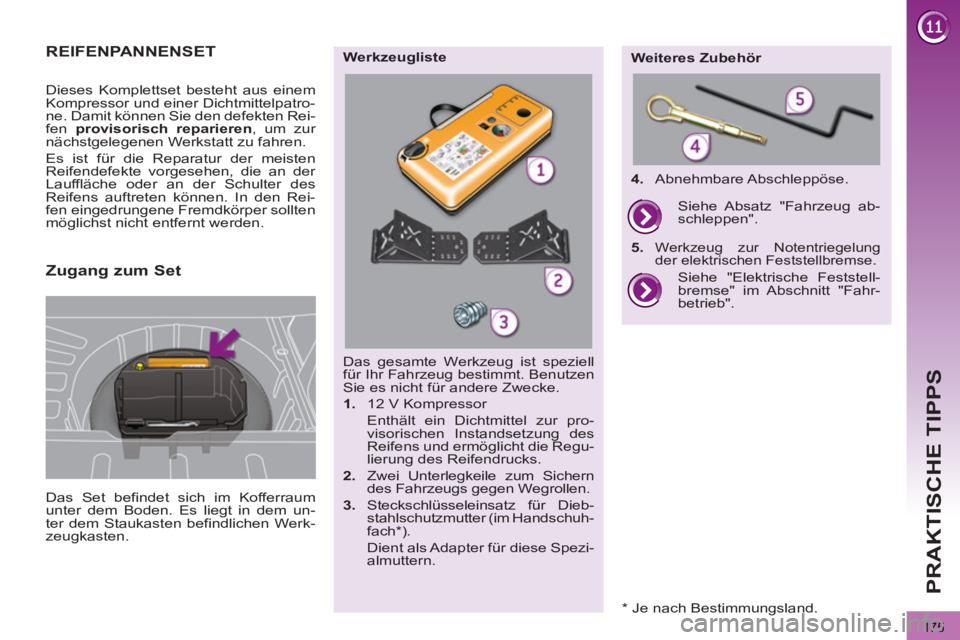

REIFENPANNENSET
Das Set befindet sich im Kofferraum
unter dem Boden. Es liegt in dem un-
ter dem Staukasten befindlichen Werk-
zeugkasten.
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatro-
ne. Damit können Sie den defekten Rei-
fen provisorisch reparieren
, um zur
nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des
Reifens auftreten können. In den Rei-
fen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.


Das gesamte Werkzeug ist speziell
für Ihr Fahrzeug bestimmt. Benutzen
Sie es nicht für andere Zwecke.


1.
12 V Kompressor
Enthält ein Dichtmittel zur pro-
visorischen Instandsetzung des
Reifens und ermöglicht die Regu-
lierung des Reifendrucks.

2.
Zwei Unterlegkeile zum Sichern
des Fahrzeugs gegen Wegrollen.

3.
Steckschlüsseleinsatz für Dieb-
stahlschutzmutter (im Handschuh-
fach * ).
Dient als Adapter für diese Spezi-
almuttern.


Werkzeugliste

Weiteres Zubehör

4.
Abnehmbare Abschleppöse.
Siehe "Elektrische Feststell-
bremse" im Abschnitt "Fahr-
betrieb".
Siehe Absatz "Fahrzeug ab-
schleppen".

5.

Werkzeug zur Notentriegelung
der elektrischen Feststellbremse.

Zugang zum Set


* Je nach Bestimmungsland.

176
PRAKTISCHE TIPPS

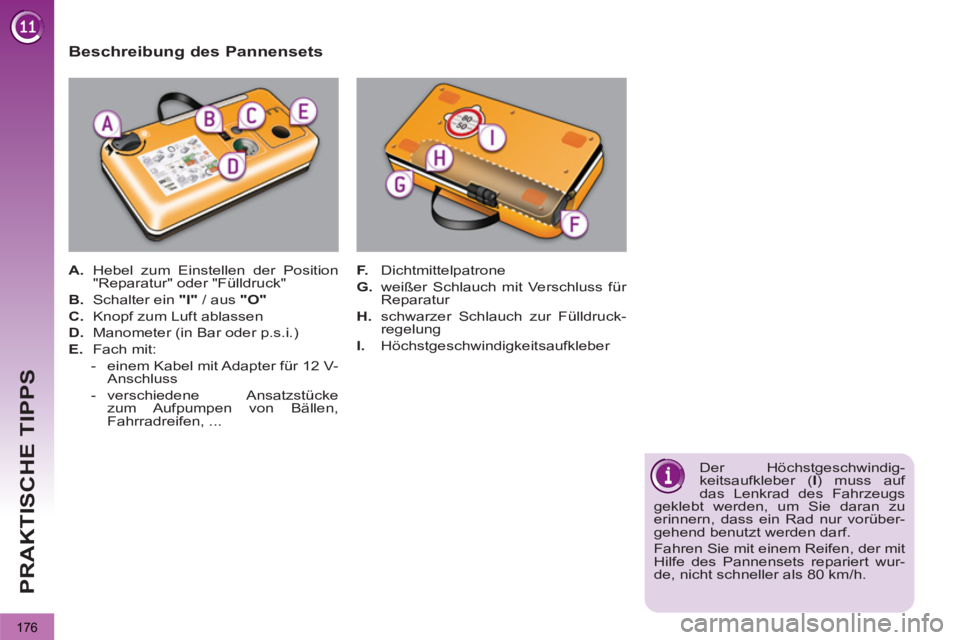

Beschreibung des Pannensets



A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"

B.
Schalter ein "I"
/ aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar oder p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für 12 V-
Anschluss

- verschiedene Ansatzstücke
zum Aufpumpen von Bällen,
Fahrradreifen, ...
F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für
Reparatur

H.
schwarzer Schlauch zur Fülldruck-
regelung

I.
Höchstgeschwindigkeitsaufkleber

Der Höchstgeschwindig-
keitsaufkleber ( I
) muss auf
das Lenkrad des Fahrzeugs
geklebt werden, um Sie daran zu
erinnern, dass ein Rad nur vorüber-
gehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit
Hilfe des Pannensets repariert wur-
de, nicht schneller als 80 km/h.

177
PRAKTISCHE TIPPS

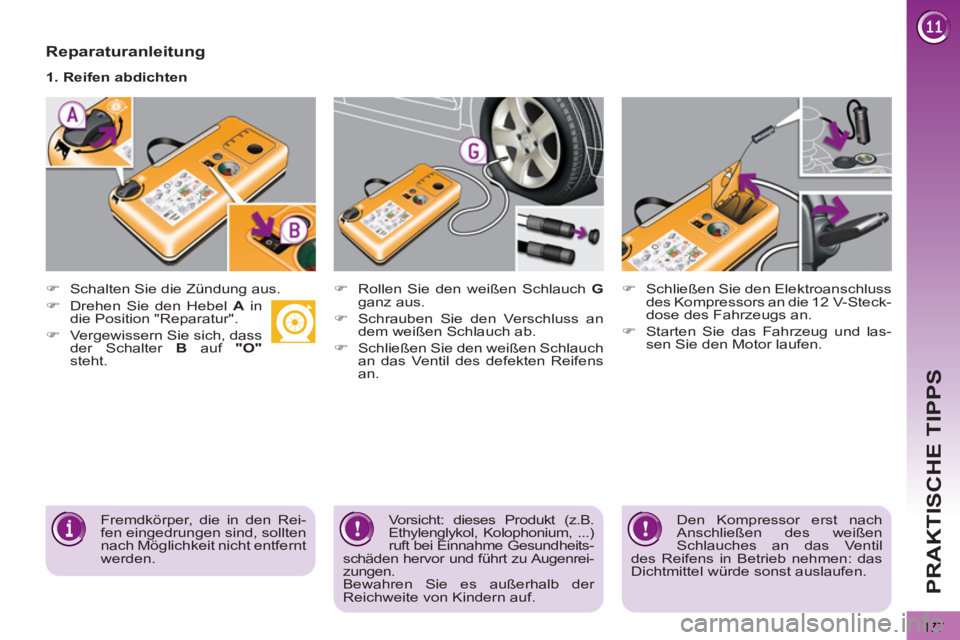

Reparaturanleitung




)
Schalten Sie die Zündung aus.

1. Reifen abdichten



)
Rollen Sie den weißen Schlauch G

ganz aus.

)
Schrauben Sie den Verschluss an
dem weißen Schlauch ab.

)
Schließen Sie den weißen Schlauch
an das Ventil des defekten Reifens
an.



)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-Steck-
dose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und las-
sen Sie den Motor laufen.



Fremdkörper, die in den Rei-
fen eingedrungen sind, sollten
nach Möglichkeit nicht entfernt
werden.
Vorsicht: dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...)
ruft bei Einnahme Gesundheits-
schäden hervor und führt zu Augenrei-
zungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Den Kompressor erst nach
Anschließen des weißen
Schlauches an das Ventil
des Reifens in Betrieb nehmen: das
Dichtmittel würde sonst auslaufen.


)
Drehen Sie den Hebel A
in
die Position "Reparatur".

)
Vergewissern Sie sich, dass
der Schalter B
auf "O"

steht.

178
PRAKTISCHE TIPPS



)
Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wie-
der auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

)
Fahren Sie sofort ca. fünf Kilome-
ter mit reduzierter Geschwindigkeit
(20 bis 60 km/h), damit das Leck
abgedichtet wird.

)

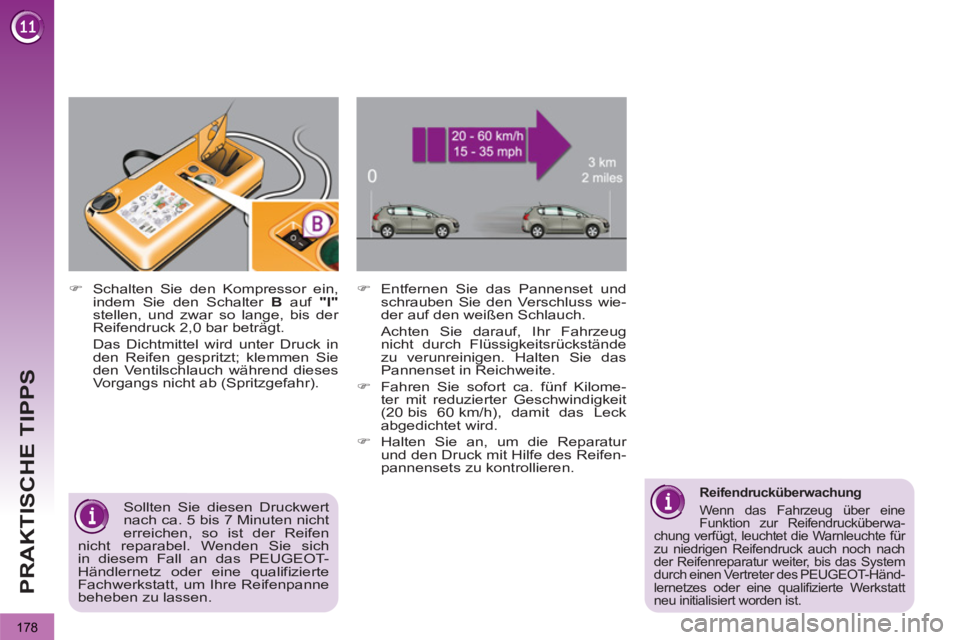

Halten Sie an, um die Reparatur
und den Druck mit Hilfe des Reifen-
pannensets zu kontrollieren.



)
Schalten Sie den Kompressor ein,
indem Sie den Schalter B
auf "I"

stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie
den Ventilschlauch während dieses
Vorgangs nicht ab (Spritzgefahr).


Sollten Sie diesen Druckwert
nach ca. 5 bis 7 Minuten nicht
erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich
in diesem Fall an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.





Reifendrucküberwachung
Wenn das Fahrzeug über eine
Funktion zur Reifendrucküberwa-
chung verfügt, leuchtet die Warnleuchte für
zu niedrigen Reifendruck auch noch nach
der Reifenreparatur weiter, bis das System
durch einen Vertreter des PEUGEOT-Händ-
lernetzes oder eine qualifizierte Werkstatt
neu initialisiert worden ist.

179
PRAKTISCHE TIPPS

Suchen Sie baldmöglichst einen
PEUGEOT-Vertragspartner oder
eine qualifizierte Fachwerkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannen-
set verwendet haben. Nach Durchführung
der Diagnose wird er Ihnen mitteilen, ob der
Reifen repariert werden kann oder ausge-
tauscht werden muss.




)

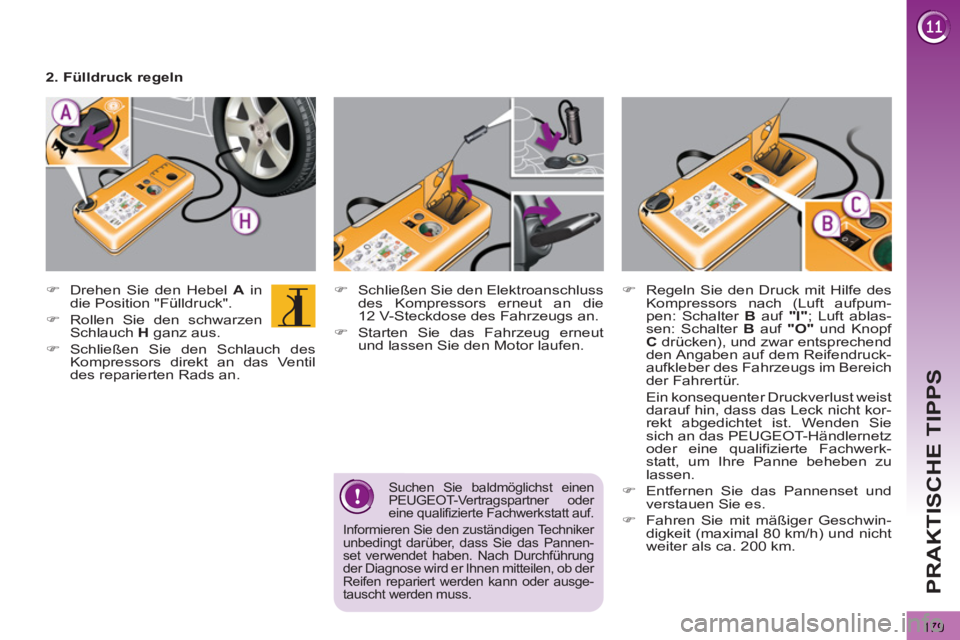

Drehen Sie den Hebel A
in
die Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil
des reparierten Rads an.



)
Schließen Sie den Elektroanschluss
des Kompressors erneut an die
12 V-Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.



)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpum-
pen: Schalter B
auf "I"
; Luft ablas-
sen: Schalter B
auf "O"
und Knopf
C
drücken), und zwar entsprechend
den Angaben auf dem Reifendruck-
aufkleber des Fahrzeugs im Bereich
der Fahrertür.
Ein konsequenter Druckverlust weist
darauf hin, dass das Leck nicht kor-
rekt abgedichtet ist. Wenden Sie
sich an das PEUGEOT-Händlernetz
oder eine qualifizierte Fachwerk-
statt, um Ihre Panne beheben zu
lassen.


)
Entfernen Sie das Pannenset und
verstauen Sie es.

)
Fahren Sie mit mäßiger Geschwin-
digkeit (maximal 80 km/h) und nicht
weiter als ca. 200 km.


2. Fülldruck regeln

180
PRAKTISCHE TIPPS

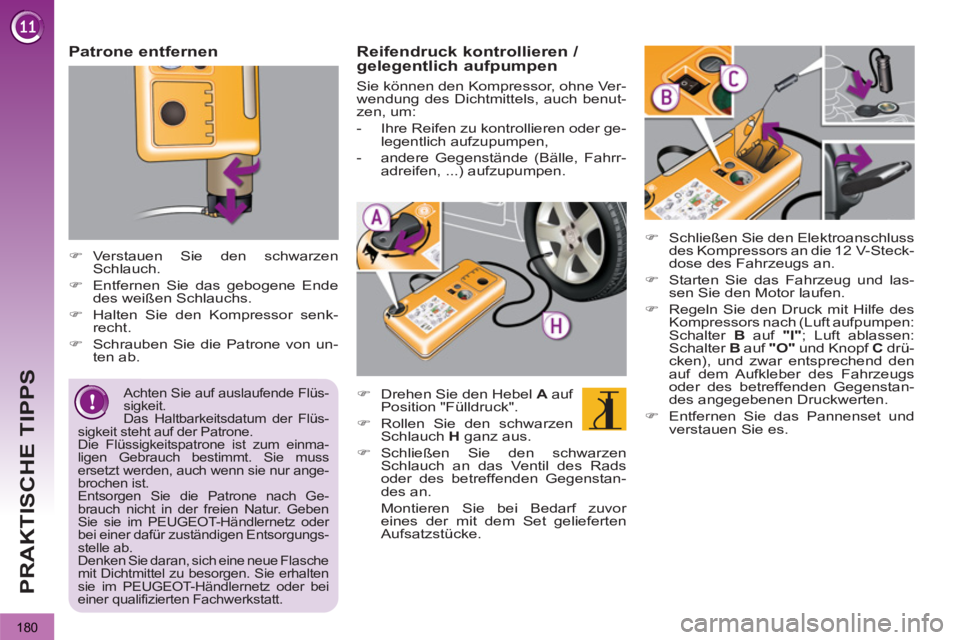

Patrone entfernen




)
Verstauen Sie den schwarzen
Schlauch.

)
Entfernen Sie das gebogene Ende
des weißen Schlauchs.

)
Halten Sie den Kompressor senk-
recht.

)
Schrauben Sie die Patrone von un-
ten ab.



Achten Sie auf auslaufende Flüs-
sigkeit.
Das Haltbarkeitsdatum der Flüs-
sigkeit steht auf der Patrone.
Die Flüssigkeitspatrone ist zum einma-
ligen Gebrauch bestimmt. Sie muss
ersetzt werden, auch wenn sie nur ange-
brochen ist.
Entsorgen Sie die Patrone nach Ge-
brauch nicht in der freien Natur. Geben
Sie sie im PEUGEOT-Händlernetz oder
bei einer dafür zuständigen Entsorgungs-
stelle ab.
Denken Sie daran, sich eine neue Flasche
mit Dichtmittel zu besorgen. Sie erhalten
sie im PEUGEOT-Händlernetz oder bei
einer qualifizierten Fachwerkstatt.



Reifendruck kontrollieren /
gelegentlich aufpumpen



)
Drehen Sie den Hebel A
auf
Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den schwarzen
Schlauch an das Ventil des Rads
oder des betreffenden Gegenstan-
des an.
Montieren Sie bei Bedarf zuvor
eines der mit dem Set gelieferten
Aufsatzstücke.

Sie können den Kompressor, ohne Ver-
wendung des Dichtmittels, auch benut-
zen, um:


- Ihre Reifen zu kontrollieren oder ge-
legentlich aufzupumpen,

- andere Gegenstände (Bälle, Fahrr-
adreifen, ...) aufzupumpen.




)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-Steck-
dose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und las-
sen Sie den Motor laufen.

)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drü-
cken), und zwar entsprechend den
auf dem Aufkleber des Fahrzeugs
oder des betreffenden Gegenstan-
des angegebenen Druckwerten.

)
Entfernen Sie das Pannenset und
verstauen Sie es.

181
PRAKTISCHE TIPPS

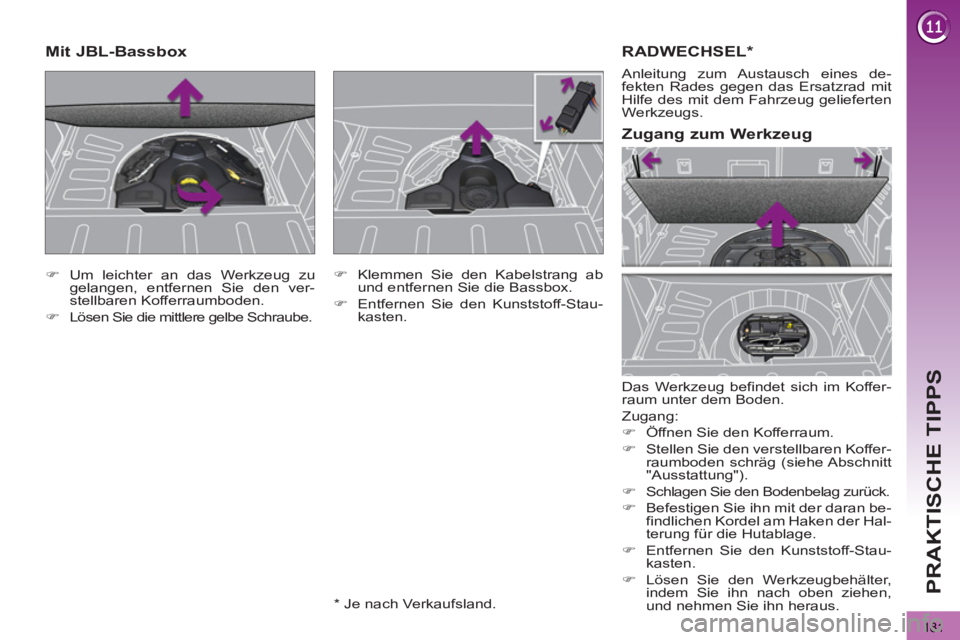

RADWECHSEL *

Das Werkzeug befindet sich im Koffer-
raum unter dem Boden.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Stellen Sie den verstellbaren Koffer-
raumboden schräg (siehe Abschnitt
"Ausstattung").

)
Schlagen Sie den Bodenbelag zurück.

)
Befestigen Sie ihn mit der daran be-
findlichen Kordel am Haken der Hal-
terung für die Hutablage.

)
Entfernen Sie den Kunststoff-Stau-
kasten.

)
Lösen Sie den Werkzeugbehälter,
indem Sie ihn nach oben ziehen,
und nehmen Sie ihn heraus.


Zugang zum Werkzeug

Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.


)
Um leichter an das Werkzeug zu
gelangen, entfernen Sie den ver-
stellbaren Kofferraumboden.

)
Lösen Sie die mittlere gelbe Schraube.
















Mit JBL-Bassbox


)
Klemmen Sie den Kabelstrang ab
und entfernen Sie die Bassbox.

)
Entfernen Sie den Kunststoff-Stau-
kasten.


*
Je nach Verkaufsland.

182
PRAKTISCHE TIPPS

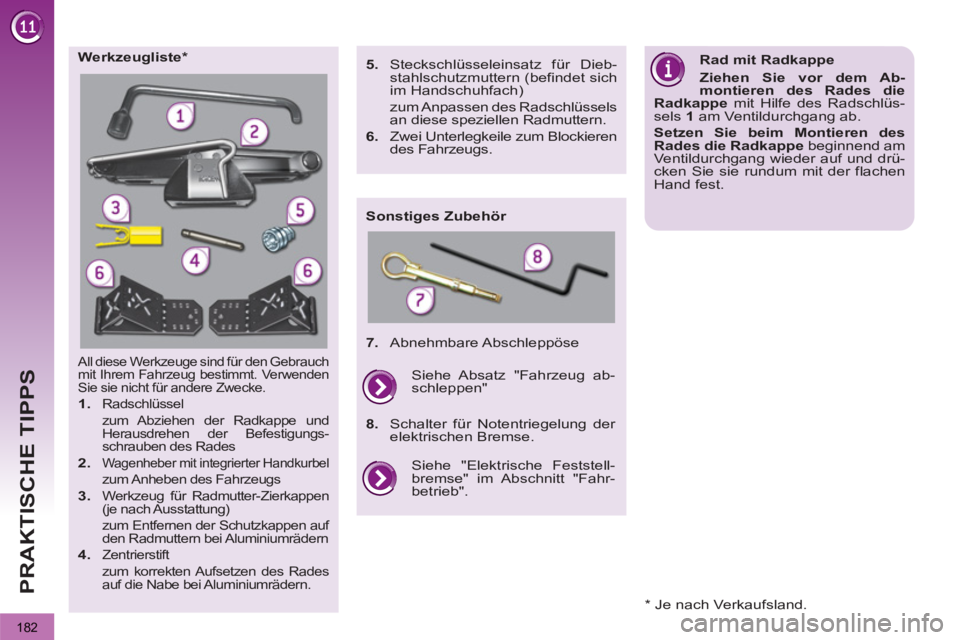

All diese Werkzeuge sind für den Gebrauch
mit Ihrem Fahrzeug bestimmt. Verwenden
Sie sie nicht für andere Zwecke.


1. Radschlüssel
zum Abziehen der Radkappe und
Herausdrehen der Befestigungs-
schrauben des Rades

2. Wagenheber mit integrierter Handkurbel
zum Anheben des Fahrzeugs


3. Werkzeug für Radmutter-Zierkappen
(je nach Ausstattung)
zum Entfernen der Schutzkappen auf
den Radmuttern bei Aluminiumrädern

4. Zentrierstift
zum korrekten Aufsetzen des Rades
auf die Nabe bei Aluminiumrädern.

Werkzeugliste *

Sonstiges Zubehör
Rad mit Radkappe

Ziehen Sie vor dem Ab-
montieren des Rades die
Radkappe
mit Hilfe des Radschlüs-
sels 1
am Ventildurchgang ab.

Setzen Sie beim Montieren des
Rades die Radkappe
beginnend am
Ventildurchgang wieder auf und drü-
cken Sie sie rundum mit der flachen
Hand fest.

5.
Steckschlüsseleinsatz für Dieb-
stahlschutzmuttern (befindet sich
im Handschuhfach)
zum Anpassen des Radschlüssels
an diese speziellen Radmuttern.

6.
Zwei Unterlegkeile zum Blockieren
des Fahrzeugs.


7.
Abnehmbare Abschleppöse
Siehe "Elektrische Feststell-
bremse" im Abschnitt "Fahr-
betrieb". Siehe Absatz "Fahrzeug ab-
schleppen"

8.
Schalter für Notentriegelung der
elektrischen Bremse.

* Je nach Verkaufsland.
