2013 PEUGEOT 2008 Manuale duso (in Italian)

167
7
Informazioni pratiche
Per inter venire su un fusibile, è obbligatorio :)utilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,)sostituire sempre il fusibile difettoso con un fusibile di uguale intensità (stesso colore) ;
un'intensità diversa potrebbe provocare un malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.

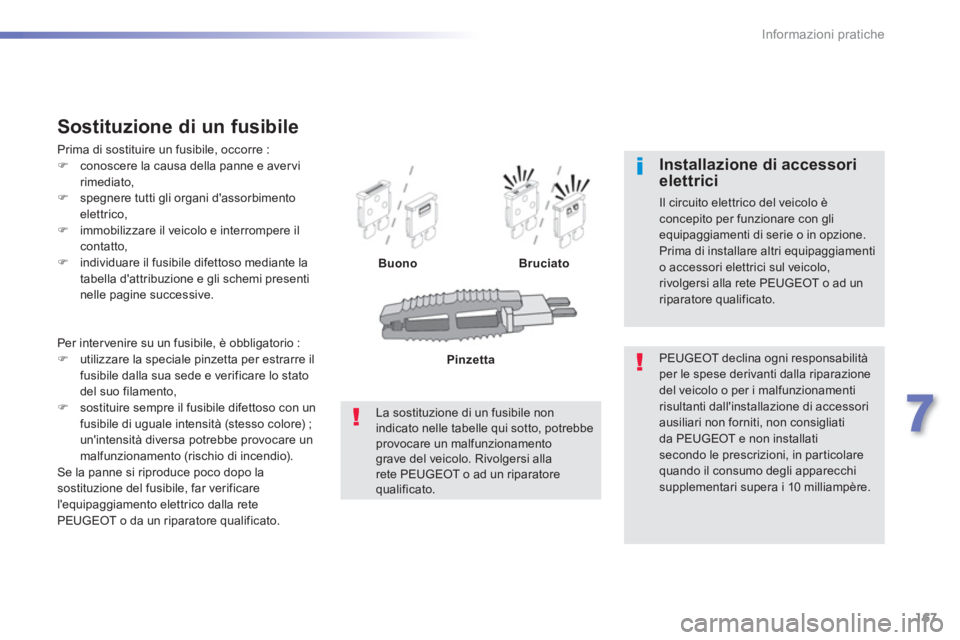

Sostituzione di un fusibile

Prima di sostituire un fusibile, occorre :
)conoscere la causa della panne e aver virimediato,)spegnere tutti gli organi d'assorbimentoelettrico, )immobilizzare il veicolo e interrompere il contatto,)individuare il fusibile difettoso mediante latabella d'attribuzione e gli schemi presenti nelle pagine successive.
BuonoBruciato

PEUGEOT declina ogni responsabilitàper le spese derivanti dalla riparazionedel veicolo o per i malfunzionamentirisultanti dall'installazione di accessori ausiliari non forniti, non consigliati
da PEUGEOT e non installatisecondo le prescrizioni, in par ticolare quando il consumo degli apparecchisupplementari supera i 10 milliampère.


Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamentio accessori elettrici sul veicolo, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile nonindicato nelle tabelle qui sotto, potrebbeprovocare un malfunzionamento grave del veicolo. Rivolgersi allarete PEUGEOT o ad un riparatorequalificato.Pinzett
a

168
Informazioni pratiche
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)Vedere il paragrafo "Accesso
all'attrezzatura".

Fusibile N°IntensitàFunzioni
F02 5
A Retrovisori esterni, fari, presa diagnosi.
F09 5
A Allarme.
F1
05 A Calcolatore telematico autonomo, calcolatore elettronico di gestione rimorchio.
F115 A
Retrovisore interno fotocromatico, riscaldamento supplementare.
F13 5
A Amplificatore Hi-Fi, assistenza al parcheggio.
F1
615 A
Presa 12 V anteriore.
F1715 A
Autoradio, autoradio (post-equipaggiamento).
F18 20
A Schermo tattile (To u c h s c r e e n).


Tabelle dei fusibili

169
7
Informazioni pratiche

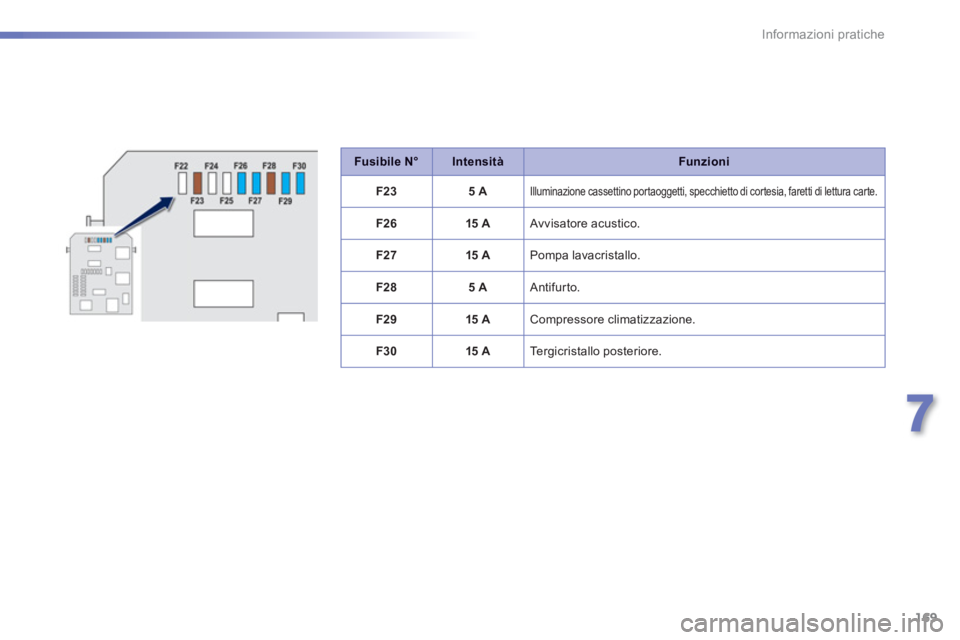

Fusibile N°IntensitàFunzioni
F2
35 A Illuminazione cassettino portaoggetti, specchietto di cortesia, faretti di lettura carte.
F2615 A
Av visatore acustico.
F2715 A Pompa lavacristallo.
F2
85 A Antifurto.
F29 15 A
Compressore climatizzazione.
F3
015 A
Tergicristallo posteriore.

170
Informazioni pratiche
Fusibile N°IntensitàFunzioni
F0140 A Lunotto termico.
F02 10 A
R
etrovisori esterni riscaldati.
F0
330 A Alzacristalli anteriori a impulsi.
F0
4- Non utilizzato.
F05
30 A
Alzacristalli posteriori a impulsi.
F06 10 A
R
etrovisori esterni richiudibili.
F0
710 A
Retrovisori esterni richiudibili.
F08
- Non utilizzato.
F0
915 A Sedili anteriori riscaldati.
F1
020 A Amplificatore Hi-Fi.
F1
1- Non utilizzato.
F12- Non utilizzato.

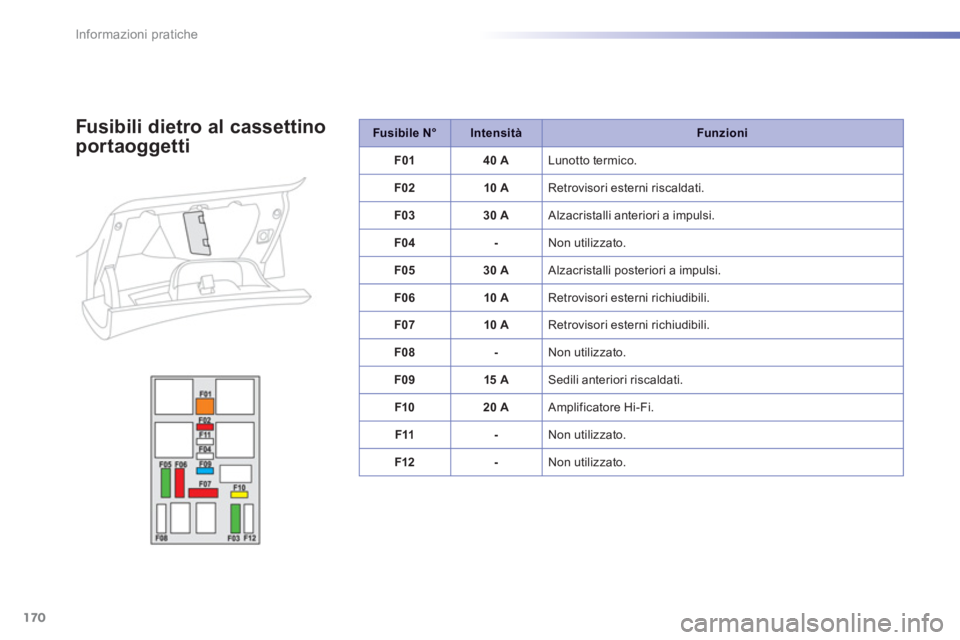

Fusibili dietro al cassettino
portaoggetti

171
7
Informazioni pratiche
Fusibile N°IntensitàFunzioni
F1
615 A Fari fendinebbia anteriori.
F18 10 A
Faro abbagliante destro.
F1
910 A
Faro abbagliante sinistro.
F25
30 A Relais lavafaro (post-equipaggiamento).
F2
940 A Motore del tergicristallo anteriore.
F3
080 A Candele di pre-riscaldamento (Diesel).

Fusibili nel vano motore

La scatola portafusibili è collocata nel vanomotore accanto alla batteria (lato sinistro).


Accesso ai fusibili
)Sganciare il coperchio.)Sostituire il fusibile (vedere paragrafocorrispondente).)Una volta effettuato l'intervento, richiudere accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.

Tabella dei fusibili

172
Informazioni pratiche




Batteria
La presenza di questa etichettaindica l'utilizzo di una batteria alpiombo da 12 V di tecnologia ecaratteristiche specifiche che, in caso di scollegamento o di sostituzione, necessita di un intervento da par te della rete PEUGEOT o di un riparatore qualificato.
Il non rispetto di questi consigli può provocare un'usura prematura della
batteria.


Dopo il rimontaggio della batteria, lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni climatiche e dello stato di carica della batteria (fino a circa 8 ore).
)Sollevare al massimo la levetta di bloccaggio.



Scollegare i cavi

Ricollegare i cavi
)Posizionare la fascetta 1
aperta sul morsetto (+) della batteria.)Premere verticalmente la fascetta 1per posizionarla correttamente contro labatteria. )Bloccare la fascetta spostando il dentino di posizionamento poi abbassando nuovamente la levetta 2.

Non forzare la levetta, perché se la fascetta non è ben posizionata, il bloccaggio risulta impossibile ; ricominciare la procedura. Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
L
a batteria si trova nel cofano motore.
Per accedervi : ) aprire il cofano con la maniglia interna, poi esterna,)
fissare l'asta di sostegno del cofano, )
rimuovere l'elemento protettivo in plastica
per accedere al morsetto
(+).

Accesso alla batteria

173
7
Informazioni pratiche
La ricarica della batteria in presenza di sistema Stop & Star t si effettua con labatteria collegata.
Av viamento con un'altra
batteria
)Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+) della batteria di soccorso B.)Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di soccorso B.
) Collegare l'altra estremità del cavo verde
o nero al punto di massa Cdel veicolo(supporto motore). )
Azionare il motorino d'avviamento, lasciar girare il motore.)
Attendere il ritorno al minimo del motore
poi scollegare i cavi.
Ricarica della batteria con
un caricabatterie
) Scollegare la batteria del veicolo.)
Rispettare le istruzioni d'uso fornite dal fabbricante del caricabatterie. )
Ricollegare la batteria iniziando dalmorsetto (-).)
Ver ificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarlie pulirli.

174
Informazioni pratiche
Se il veicolo non viene utilizzato per piùdi un mese, si consiglia di scollegare la batteria.
Le batterie contengono sostanze nocive come l'acido solforico e il piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiutidomestici. Consegnare le pile e le batterie usatead un punto di raccolta specializzato.
Prima di manipolare la batteria, proteggersi gli occhi e il viso. Qualsiasi operazione sulla batteriadeve essere effettuata in un ambiente arieggiato e lontano da fiamme libere o da scintille, allo scopo di evitare rischi d'esplosione e d'incendio. Non tentare di ricaricare una batteria ghiacciata ; lasciarla scongelare al fine di evitare esplosioni. Una volta scongelata, farla controllare prima diricaricarla presso la rete PEUGEOTo presso un riparatore qualificatoper escludere danni ai componentiinterni e presenza di fessurazioni del contenitore, che potrebbero provocare perdite di acido tossico e corrosivo.Non inver tire i poli e utilizzare unicamente un apparecchio di caricada 12 V. Non scollegare i morsetti quando ilmotore è avviato. Non ricaricare le batterie senza aver scollegato i morsetti.Lavarsi le mani al terminedell'operazione.
Non spingere il veicolo per far avviare il motore in presenza di cambio manualepilotato o cambio automatico.







Prima di scollegare la batteria

Prima di scollegare la batteria, disinserire ilcontatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.

Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire ilcontatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.
Facendo riferimento al paragrafo corrispondente, si devono reinizializzare :


- la chiave con telecomando,

- il sistema di guida imbarcato GPS.
