2013 PEUGEOT 2008 Manuale duso (in Italian)

151
7
Informazioni pratiche














Sostituzione di una ruota

Gli attrezzi si trovano sotto al pianale del bagagliaio.
Per accedervi:)aprire il bagagliaio, )sollevare il pianale e staccarlo,)rimuovere il distanziale in polistirene,)rimuovere il contenitore che funge dasupporto contenente gli attrezzi.


Accesso agli attrezzi
Elenco degli attrezzi *
3.Attrezzo per coperchietti dei bulloni.
Permette di rimuovere gli elementi protettivi
(coperchietti) dei bulloni per le ruote inalluminio.4.Boccola per bullone antifur to (situata nel cassettino portaoggetti).
Permette di adattare la manovella di smontaggio ruota ai bulloni speciali
"antifurto".
5.Anello di traino.
Vedi paragrafo "Traino del veicolo".

Modo operativo per la sostituzione di una ruota difettosa con la ruota di scor ta, mediante
gli attrezzi in dotazione.
Tu t t i
questi attrezzi sono specifici per questo veicolo e possono variare secondo l'equipaggiamento. Non farne un utilizzodiverso.1.Manovella di smontaggio ruote. Permette di staccare il copricerchio e di
togliere i bulloni della ruota.2.
Cric con manovella integrata.
Permette il sollevamento del veicolo.

*

Secondo il Paese di commercializzazione.

152
Informazioni pratiche

Ruota con copricerchio
Al rimontaggio della ruota
, rimontare il copricerchio iniziando con il collocare la sua tacca all'altezza della valvola epremendo poi sul suo contorno con il palmo della mano.
La ruota di scor ta si trova sotto al pianale del
bagagliaio.
È di tipo "ruotino".
Per acceder vi, vedere il para
grafo "Accesso
agli attrezzi" della pagina precedente.
Accesso alla ruota di
scorta *


Estrazione della ruota
)Svitare la vite centrale gialla. )Sollevare la ruota di scor ta verso di sé. )Estrarre la ruota dal bagagliaio.


*
Secondo il Paese di commercializzazione.

153
7
Informazioni pratiche
Riposizionamento della ruota
)
Ricollocare il contenitore al centro della ruota e agganciarlo. )
Ricollocare il distanziale in polistirene per
trattenere la scatola.
)Ricollocare la ruota nel suo alloggiamento. )Allentare la vite centrale gialla di qualchegiro, quindi posizionarla al centro dellaruota.)Stringere a fondo la vite centrale per
fi
ssare la ruota.

154
Informazioni pratiche

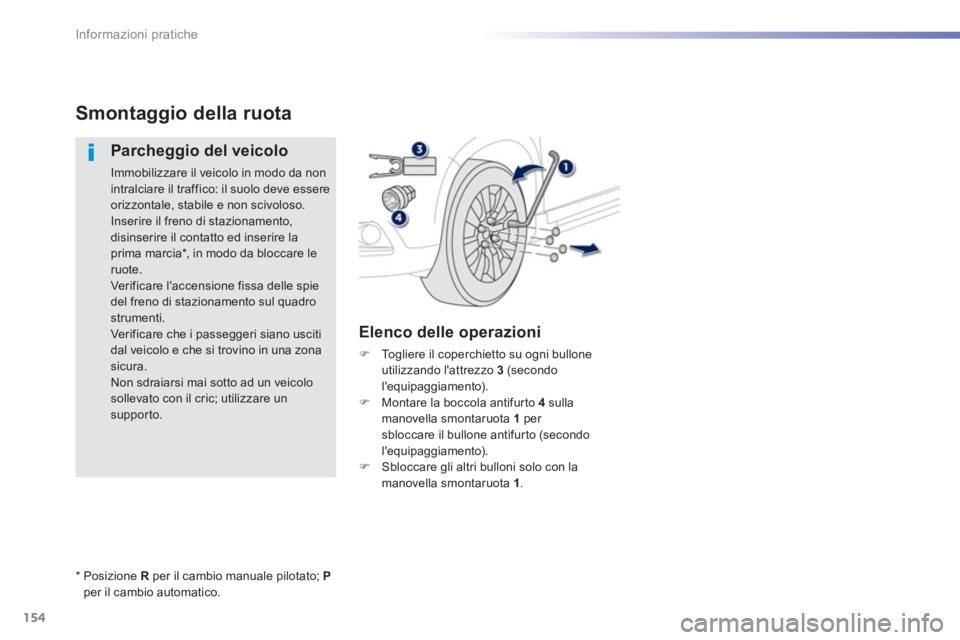

Smontaggio della ruota

Parcheggio del veicolo

Immobilizzare il veicolo in modo da nonintralciare il traffico: il suolo deve essereorizzontale, stabile e non scivoloso.
Inserire il freno di stazionamento,
disinserire il contatto ed inserire la prima marcia *
, in modo da bloccare le ruote.
Verificare l'accensione fissa delle spiedel freno di stazionamento sul quadrostrumenti.
Verificare che i passeggeri siano uscitidal veicolo e che si trovino in una zona sicura. Non sdraiarsi mai sotto ad un veicolo sollevato con il cric; utilizzare un supporto.


Elenco delle operazioni
)
Togliere il coperchietto su ogni bullone utilizzando l'attrezzo 3(secondo l'equipaggiamento). )
Montare la boccola antifurto 4sullamanovella smontaruota 1per sbloccare il bullone antifurto (secondo l'equipaggiamento). )
Sbloccare gli altri bulloni solo con la
manovella smontaruota 1 .
*

P
osizione R
per il cambio manuale pilotato; Pper il cambio automatico.

155
7
Informazioni pratiche
)Collocare il cric 2a contatto con
l'alloggiamento anteriore Ao posterioreBprevisto sotto il longherone, il più vicinopossibile alla ruota da sostituire.
) Togliere i bulloni e conser varli in un luogopulito. )
Togliere la ruota.


)
Aprire il cric 2 fino a quando la sua base èa contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare
all'allo
ggiamento A
o B
utilizzato.)
Sollevare il veicolo, lasciando uno spaziosufficiente tra la ruota e il suolo, per poter
montare poi
facilmente la ruota di scorta(non forata).

156
Informazioni pratiche
Montaggio della ruota
Montaggio della ruota discorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in alluminio, al serraggio dei bulloni, durante il rimontaggio, è normale
constatare che le rondelle non sonoa contatto con la ruota di scortatipo "ruotino". La ruota è trattenutadall'appoggio conico di ogni bullone.
Dopo la sostituzione di una ruota
Per riporre correttamente la ruotaforata nel bagagliaio, togliere l'elementoprotettivo centrale. Se si utilizza la ruota di scor ta tipo "ruotino", non superare la velocità di80 km/h.Far controllare al più presto il serraggiodei bulloni e la pressione della ruota discor ta presso la rete PEUGEOT o unriparatore qualificato.Far riparare la ruota forata e rimontarla al più presto sul veicolo.


Elenco delle operazioni
)Collocare la ruota sul mozzo. )Av vitare i bulloni fino in battuta. )Effettuare un preserraggio del bullone antifurto con la manovella smontaruota 1dotata della boccola antifurto 4(secondo
l'equipaggiamento). )Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.

157
7
Informazioni pratiche
)Abbassare completamente il veicolo. )Ripiegare il cric 2 e toglierlo. )
Bloccare il bullone antifurto con lamanovella smontaruota 1dotata di boccolaantifurto 4(secondo l'equipaggiamento).)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1.
) Ricollocare i coperchietti su ciascunbullone (secondo l'equipaggiamento).)
Riporre gli attrezzi nel contenitore.

158
Informazioni pratiche

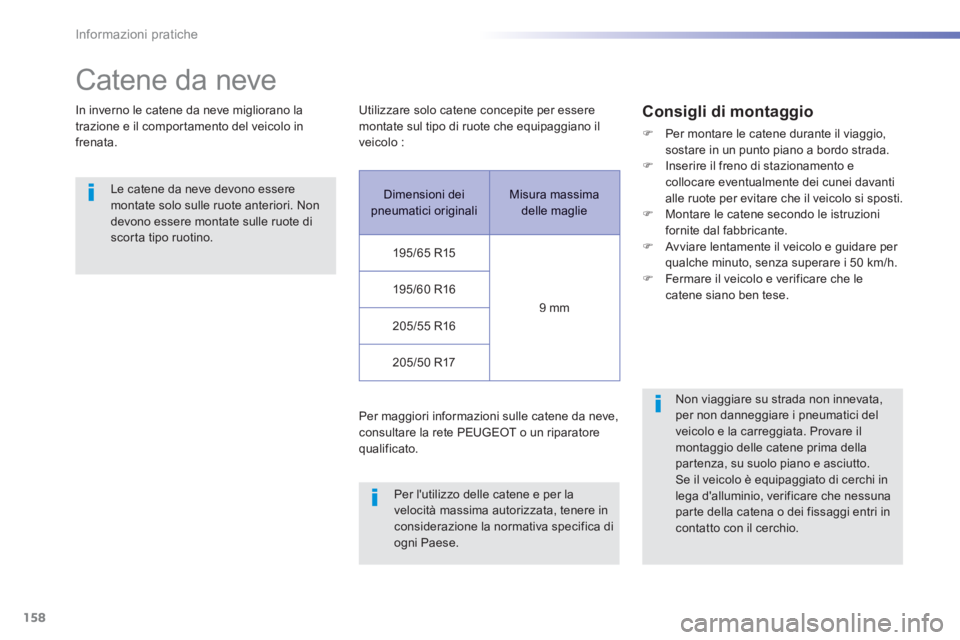

Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
fr
enata.

Le catene da neve devono esseremontate solo sulle ruote anteriori. Non devono essere montate sulle ruote di scor ta tipo ruotino.
Per l'utilizzo delle catene e per la velocità massima autorizzata, tenere inconsiderazione la normativa specifica diogni Paese.

Utilizzare solo catene concepite per essere
montate sul tipo di ruote che equipa
ggiano il
veicolo :
Per ma
ggiori informazioni sulle catene da neve,consultare la rete PEUGEOT o un riparatorequalificato.



Consigli di montaggio
)Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
)Inserire il freno di stazionamento ecollocare eventualmente dei cunei davantialle ruote per evitare che il veicolo si sposti. )Montare le catene secondo le istruzioni
fornite dal fabbricante. )Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
)Fermare il veicolo e verificare che le catene siano ben tese.

Non viaggiare su strada non innevata, per non danneggiare i pneumatici del
veicolo e la carreggiata. Provare il montaggio delle catene prima dellapartenza, su suolo piano e asciutto. Se il veicolo è equipaggiato di cerchi in lega d'alluminio, verificare che nessuna par te della catena o dei fissaggi entri incontatto con il cerchio.



Dimensioni dei pneumatici originali

Misura massima delle maglie

1
95/65 R15


9 mm 1
95/60 R16

205
/55 R16
2
05/50 R17
