2013 PEUGEOT 2008 Manuale duso (in Italian)

159
7
Informazioni pratiche











Sostituzione di una lampadina


Fari anteriori

In alcune condizioni climatiche (bassa temperatura, umidità), potrebbeformarsi un leggero strato di condensa sulla superficie interna del vetro dei fari anteriori e dei fanali posteriori, che scompare alcuni minuti dopol’ac c ensi o ne degli stessi.


I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernicedi protezione:)nonpulirli con un panno asciuttoo abrasivo, con un prodotto detergente o con del solvente,)
utilizzare una spugna con acquae sapone o un prodotto con pH neutro, )
se si utilizza un getto ad altapressione in punti particolarmente sporchi, evitare di dirigere la lanciain maniera prolungata sui fari,sui fanali e sul loro contorno, per evitare di danneggiare la vernicedi protezione e le guarnizioni di tenuta, )
evitare di toccare direttamentela lampada con le dita: usare deipanni che non lascino pelucchi.
La sostituzione di una lampada deve essere effettuata con il faro spento da alcuni minuti (rischio di gravi ustioni). È tassativo utilizzare lampade di tipoantiultravioletti (UV) per non deteriorareil faro. Sostituire sempre una lampada
difettosa con una lampada nuova avente lo stesso riferimento e le stessecaratteristiche.1
.Fari diurni / luci di posizione(diodi elettroluminescenti LED).2. Fari anabbaglianti e abbaglianti (H7-55W).3.Indicatori di direzione (PWY-24W).4.Fari abbaglianti (H7-55W).5.Fari fendinebbia (muniti della funzione "Illuminazione statica agli incroci" secondo la versione) (PSX-24W).

160
Informazioni pratiche

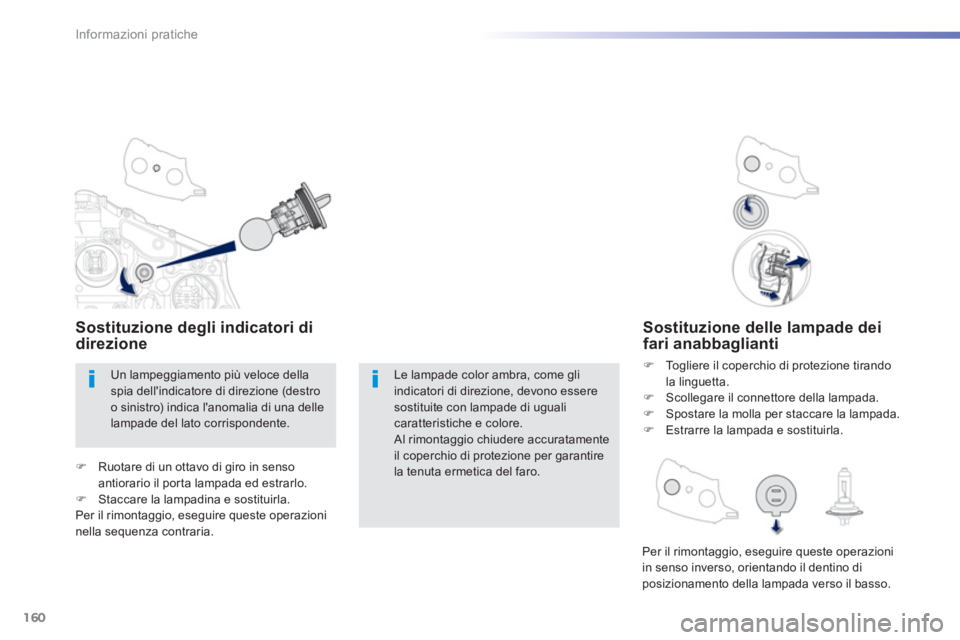

Sostituzione delle lampade deifari anabbaglianti
) Togliere il coperchio di protezione tirando la linguetta.)
Scollegare il connettore della lampada. )
Spostare la molla per staccare la lampada. )
Estrarre la lampada e sostituirla.
Le lampade color ambra, come gli indicatori di direzione, devono esseresostituite con lampade di uguali caratteristiche e colore.
Al rimontaggio chiudere accuratamenteil coperchio di protezione per garantirela tenuta ermetica del faro.



Un lampeggiamento più veloce dellaspia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una dellelampade del lato corrispondente.
Sostituzione degli indicatori didirezione

Per il rimontaggio, eseguire queste operazioni
in senso inverso, orientando il dentino di
posizionamento della lampada verso il basso.
)Ruotare di un ottavo di giro in senso antiorario il porta lampada ed estrarlo. )Staccare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni nella sequenza contraria.

161
7
Informazioni pratiche

Sostituzione delle lampade dei fari abbagliantiSostituzione delle guide dei fari diurni / (diodielettroluminescenti-LED)
Per la sostituzione di questo tipo di lampadine
a diodi, consultare la rete PEUGEOT o un
riparatore qualificato.
Per il rimonta
ggio, eseguire queste operazioni in senso inverso, orientando il dentino di posizionamento della lampada verso il basso.

)Togliere il coperchio di protezione tirando
la linguetta. )Scollegare il connettore della lampada. )Estrarre la lampada e sostituirla.

162
Informazioni pratiche

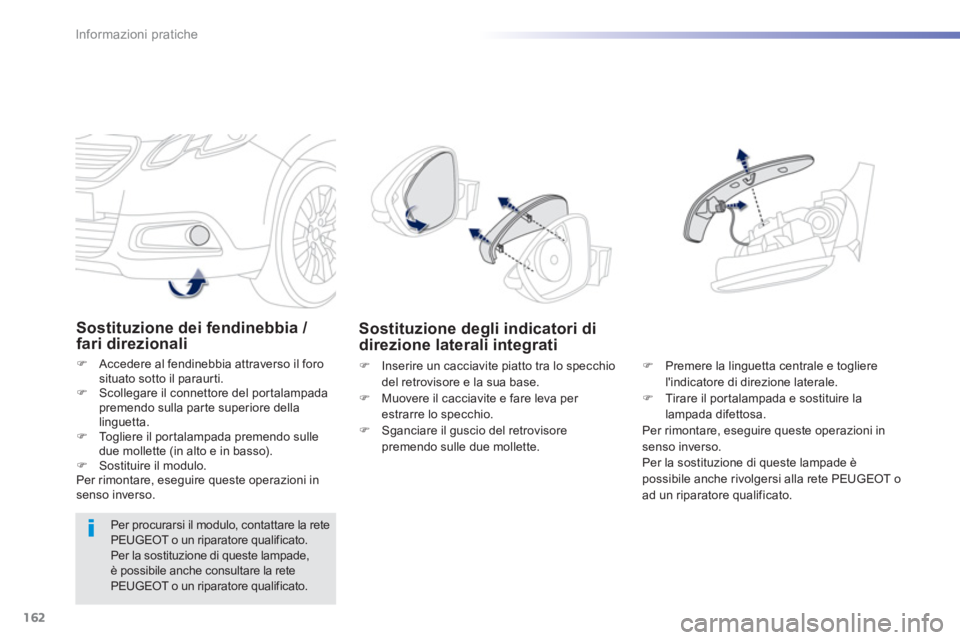

Sostituzione dei fendinebbia /
fari direzionali
) Accedere al fendinebbia attraverso il foro situato sotto il paraur ti. )
Scollegare il connettore del portalampada premendo sulla par te superiore della
linguetta.) Togliere il por talampada premendo sulle
due mollette (in alto e in basso).) Sostituire il modulo.
Per rimontare, eseguire queste operazioni in senso inverso.
Sostituzione degli indicatori di
direzione laterali integrati
)Premere la linguetta centrale e togliere
l'indicatore di direzione laterale. )Tirare il por talampada e sostituire la
lampada difettosa.
Per rimontare, eseguire queste operazioni in senso inverso.
Per la sostituzione di queste lampade èpossibile anche rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.

)
Inserire un cacciavite piatto tra lo specchio del retrovisore e la sua base. )
Muovere il cacciavite e fare leva per estrarre lo specchio. )
Sganciare il guscio del retrovisore premendo sulle due mollette.
Per procurarsi il modulo, contattare la retePEUGEOT o un riparatore qualificato.
Per la sostituzione di queste lampade, è possibile anche consultare la rete PEUGEOT o un riparatore qualificato.

163
7
Informazioni pratiche

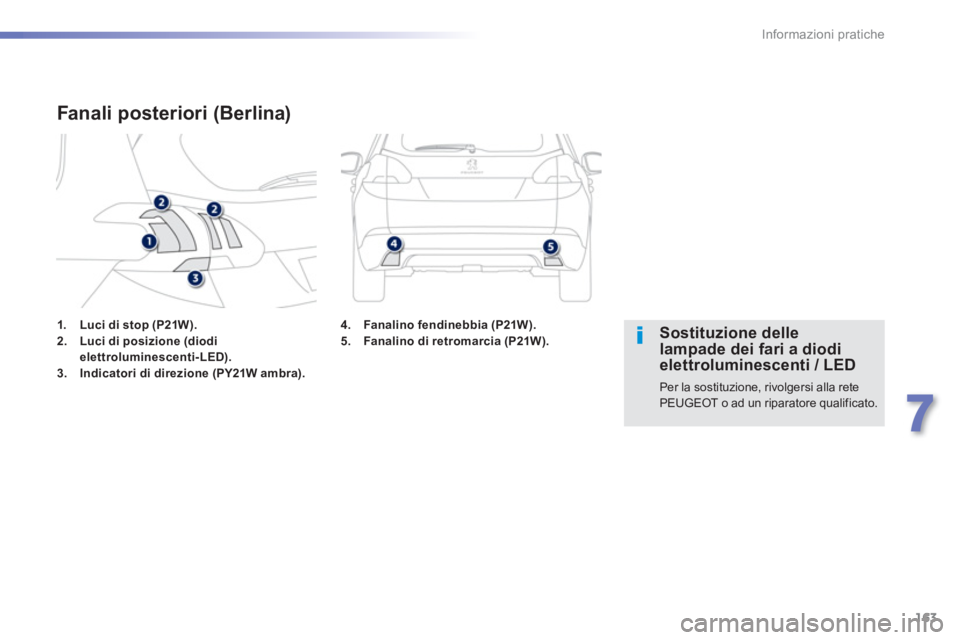

1.Luci di stop (P21W).2.Luci di posizione (diodielettroluminescenti-LED).3.Indicatori di direzione (PY21W ambra).
Fanali posteriori (Berlina)


Sostituzione delle lampade dei fari a diodi elettroluminescenti / LED

Per la sostituzione, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.
4.Fanalino fendinebbia (P21W).5.
Fanalino di retromarcia (P21W).

164
Informazioni pratiche

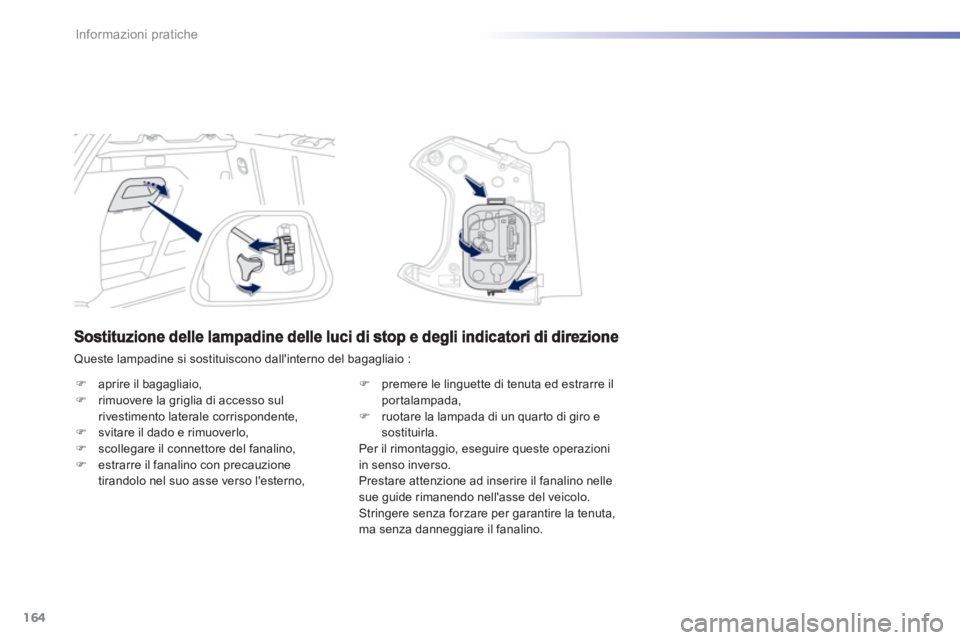

Queste lampadine si sostituiscono dall'interno del bagagliaio :
)aprire il bagagliaio, )rimuovere la griglia di accesso sul rivestimento laterale corrispondente,)svitare il dado e rimuoverlo, )scollegare il connettore del fanalino,)estrarre il fanalino con precauzione
tirandolo nel suo asse verso l'esterno,
) premere le linguette di tenuta ed estrarre ilportalampada, )
ruotare la lampada di un quar to di giro e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanalino nelle
sue guide rimanendo nell'asse del veicolo.
Stringere senza forzare per garantire la tenuta,
ma senza danneggiare il fanalino.

165
7
Informazioni pratiche

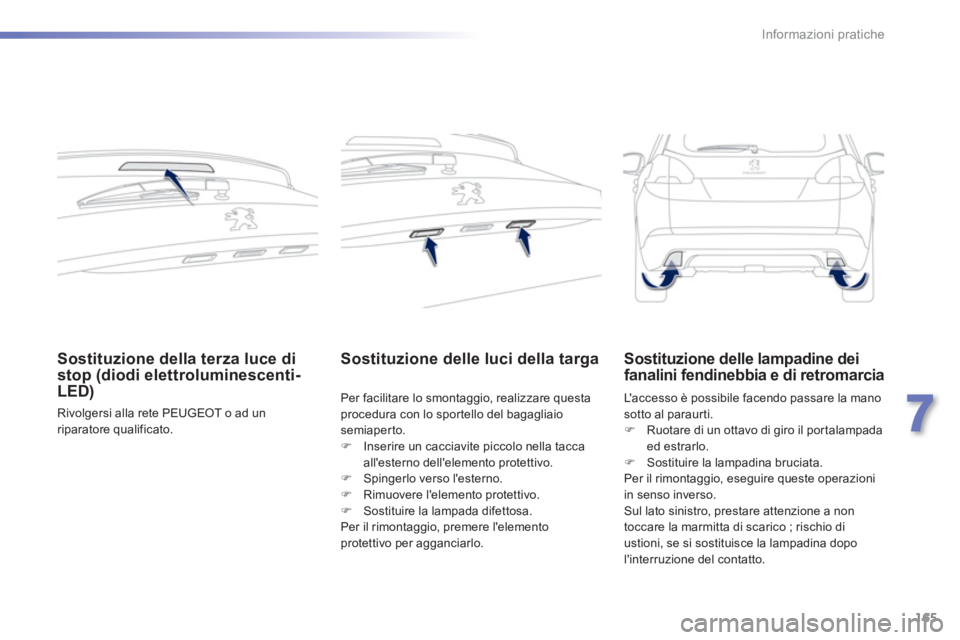

Sostituzione della terza luce di
stop (diodi elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.

Sostituzione delle luci della targa
Per facilitare lo smontaggio, realizzare questaprocedura con lo spor tello del bagagliaio
semia
perto. ) Inserire un cacciavite piccolo nella tacca
all'esterno dell'elemento protettivo.
) Spingerlo verso l'esterno. )
Rimuovere l'elemento protettivo. )
Sostituire la lampada difettosa.Per il rimontaggio, premere l'elemento protettivo per agganciarlo. L'accesso è possibile
facendo passare la mano sotto al paraurti.
)
Ruotare di un ottavo di giro il portalampadaed estrarlo.)
Sostituire la lampadina bruciata.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sul lato sinistro, prestare attenzione a non
toccare
la marmitta di scarico ; rischio diustioni, se si sostituisce la lampadina dopol'interruzione del contatto.

Sostituzione delle lampadine dei
fanalini fendinebbia e di retromarcia

166
Informazioni pratiche

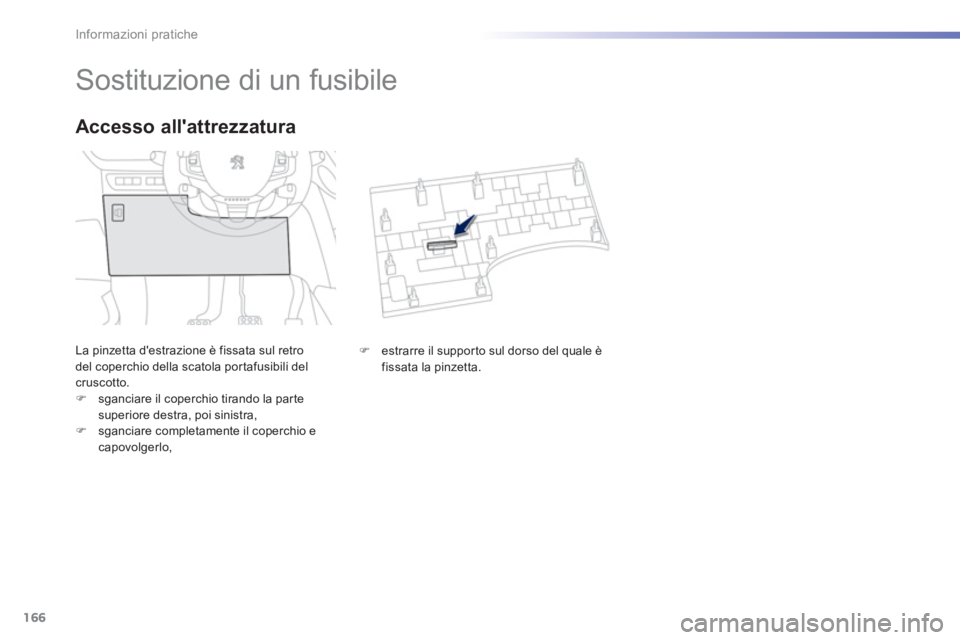

Sostituzione di un fusibile
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola por tafusibili del
cruscotto.)sganciare il coperchio tirando la par te
superiore destra, poi sinistra,
)sganciare completamente il coperchio ecapovolgerlo,
Accesso all'attrezzatura
) estrarre il suppor to sul dorso del quale è fissata la pinzetta.
