Praktische Tipps
Bei Arbeiten an den Sicherungen sind folgendeHinweise unbedingt zu beachten:)Benutzen Sie die Spezialzange, um die Sicherung abzuziehen, )ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zueiner Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie die elektrische Anlage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifiziertenFachwerkstatt überprüfen.

Austausch einer Sicherung

Vor dem Austausch einer Sicherung:
)muss die Störungsursache ermittelt und
behoben werden, )müssen alle elektrischen Verbraucher ausgeschaltet werden, )muss das Fahrzeug stehen und die Zündungausgeschaltet werden, )muss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den folgenden Seiten bestimmt werden.
In OrdnungDefekt
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör ist, welches nicht von PEUGEOT geliefert und empfohlen wird und/oder nicht nach denentsprechenden Richtlinien des Herstellers eingebaut wurde, übernimmt PEUGEOTgrundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die darausentstandenen Instandsetzungskosten,insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als10 mA beträgt.


Einbau von elektrischem Zubehör

Die elektrische Anlage IhresFahr zeugs wurde so konzipier t, dasssie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter des PEUGEOT- Händlernetzes oder einequalifizier te Fachwerkstatt , bevor Sie noch weitere elektrische Zubehörteile oder Ausstattungen einbauen.
Der Austausch einer anderen alsin den nachfolgenden Tabellen aufgelisteten Sicherung kann zu einer schwerwiegenden Störung an Ihrem Fahrzeug führen. Wenden Sie sich an das PEUGEOT- Händlernetz oder einequalifizierte Fachwerkstatt.Zang
e

168
Praktische Tipps

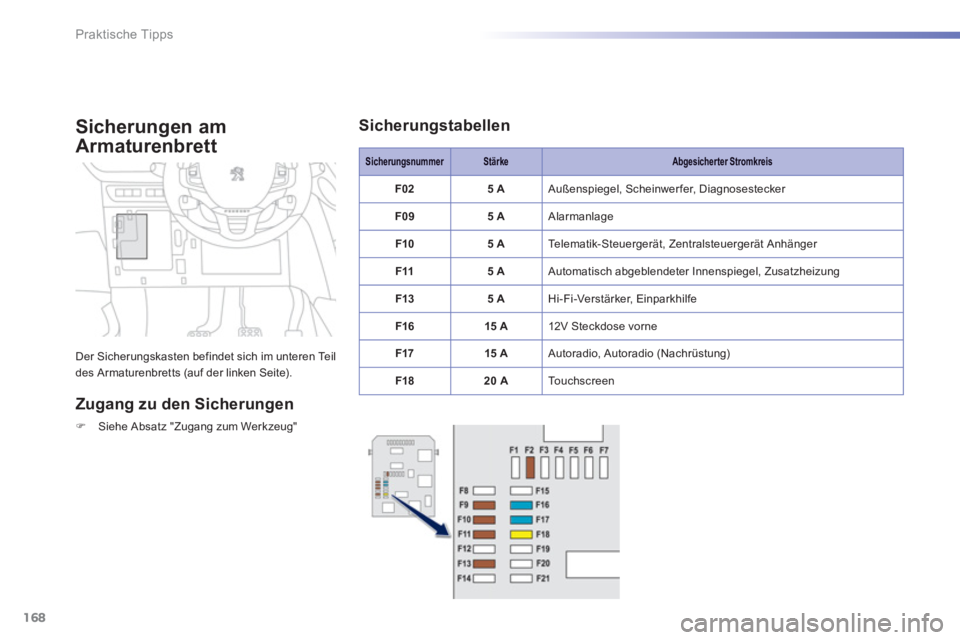

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
) Siehe Absatz "Zugang zum Werkzeug"

SicherungsnummerStärkeAbgesicherter Stromkreis
F02 5 A
Außenspiegel, Scheinwerfer, Diagnosestecker
F0
95 A Alarmanlage
F1
05 A Telematik-Steuergerät, Zentralsteuergerät Anhänger
F1
15 A Automatisch abgeblendeter Innenspiegel, Zusatzheizung
F13 5 A Hi-Fi-Verstärker, Einparkhilfe
F16
15 A 12V Steckdose vorne
F1715 A
Autoradio, Autoradio (Nachrüstung)
F1
820 A To u c h s creen

Sicherungstabellen

169
7
Praktische Tipps
SicherungsnummerStärkeAbgesicherter Stromkreis
F235 A Beleuchtung Handschuhfach, Make-Up-Spiegel, Kartenlesegerät
F2
615 A Hupe
F2715 A Pumpe Scheibenwaschanlage
F2
85 A Lenkradschloss
F29
15 A Klimaanlagenkompressor
F3
015 A Heckscheibenwischer

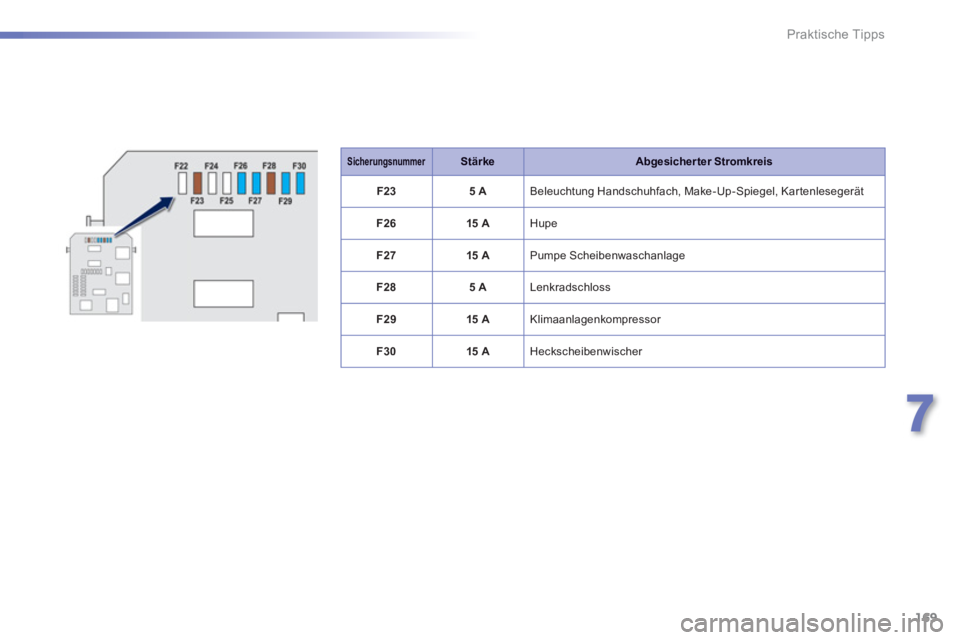

170
Praktische Tipps
Sicherung Nr.StärkeAbgesicherter Stromkreis
F0140 A
Beheizbare Heckscheibe
F02 10 A
Enteisende Außenspiegel
F0
330 A
Impulsfensterheber vorne
F04
- Nicht belegt
F05
30 A
Impulsfensterheber hinten
F0
610 A
Einklappbare Außenspiegel
F07
10 A
Einklappbare Außenspiegel
F08
- Nicht belegt
F0
915 A Sitzheizung vorne
F1
020 A Hi-Fi-Verstärker
F11- Nicht belegt
F12-
Nicht belegt

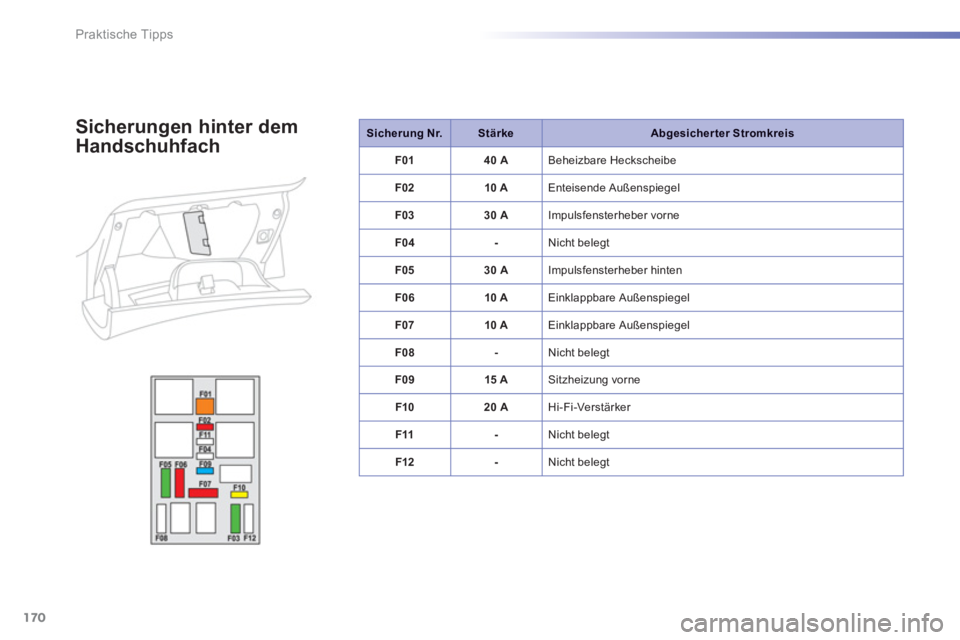

Sicherungen hinter dem
Handschuhfach

171
7
Praktische Tipps
Sicherung Nr.StärkeAbgesicherter Stromkreis
F1
615 A Nebelscheinwerfer vorn
F1
810 A
Fernlicht rechts
F19
10 A Fernlicht links
F2
530 A
Relais Scheinwerferwischer (Nachrüstung)
F2
940 A Motor Scheibenwischer vorne
F3
080 A Glühkerzen (Diesel)

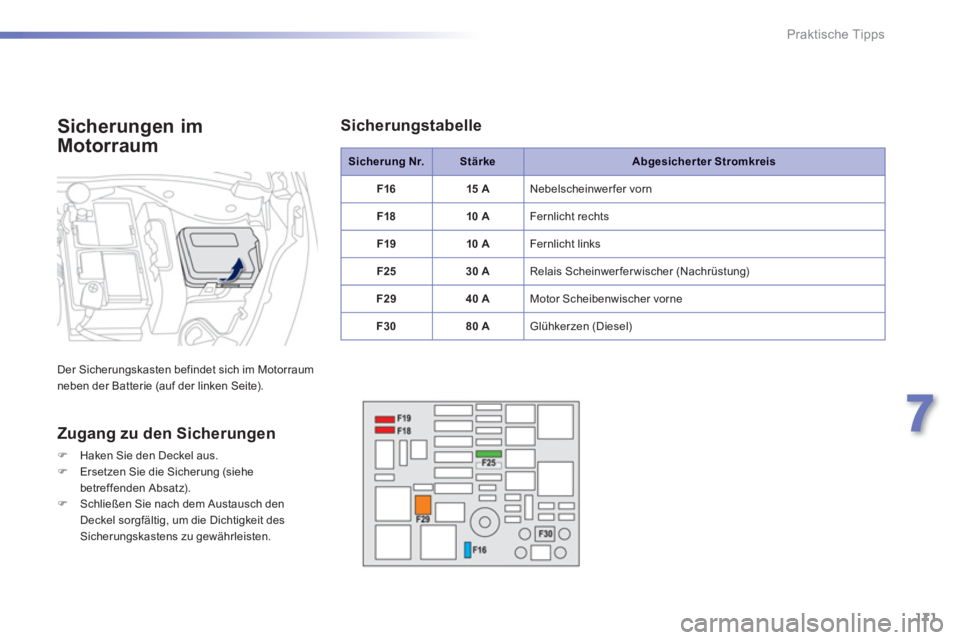

Sicherungen im
Motorraum

Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).

Zugang zu den Sicherungen
)Haken Sie den Deckel aus.)Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).)Schließen Sie nach dem Austausch denDeckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherungstabelle

172
Praktische Tipps

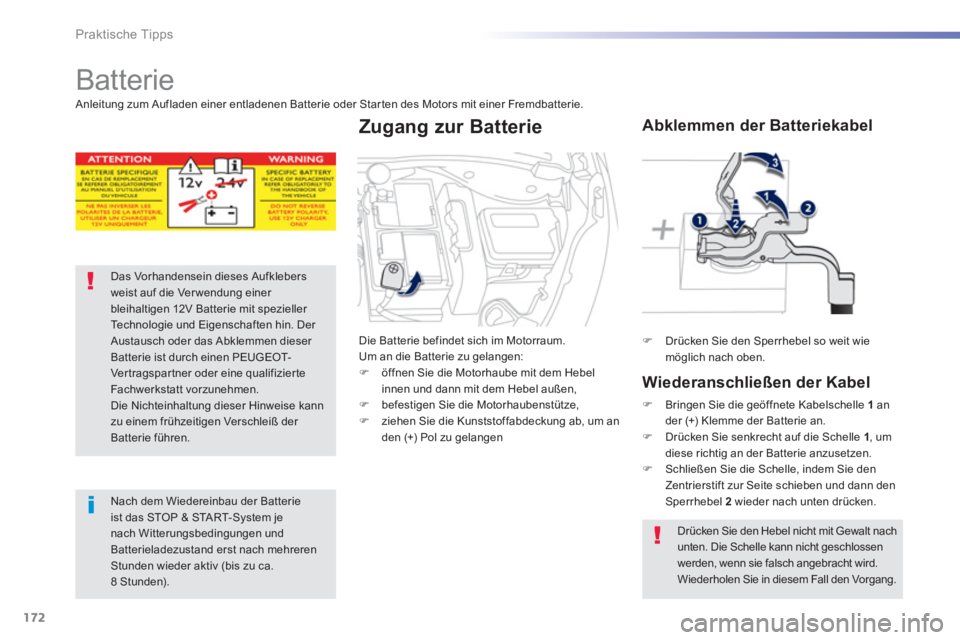

Batterie






Das Vorhandensein dieses Aufklebersweist auf die Ver wendung einer bleihaltigen 12V Batterie mit spezieller Te c h n o l ogie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver tragspartner oder eine qualifizierteFachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß der Batterie führen.

Nach dem Wiedereinbau der Batterie ist das STOP & STA R T-System je nach Witterungsbedingungen und Batterieladezustand erst nach mehreren Stunden wieder aktiv (bis zu ca.8 Stunden).
)Drücken Sie den Sperrhebel so weit wie
möglich nach oben.


Abklemmen der Batteriekabel

Wiederanschließen der Kabel
)Bringen Sie die geöffnete Kabelschelle 1an
der (+) Klemme der Batterie an.
)Drücken Sie senkrecht auf die Schelle 1 , um
diese richtig an der Batterie anzusetzen.)Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den Sperrhebel 2 wieder nach unten drücken.

Drücken Sie den Hebel nicht mit Gewalt nachunten. Die Schelle kann nicht geschlossenwerden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen: )
öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,)
befestigen Sie die Motorhaubenstütze,)
ziehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen







Zugang zur Batterie

173
7
Praktische Tipps

Beim Wiederaufladen der Batterie des STOP & STA R T-Systems ist ein Abklemmen nicht erforderlich.

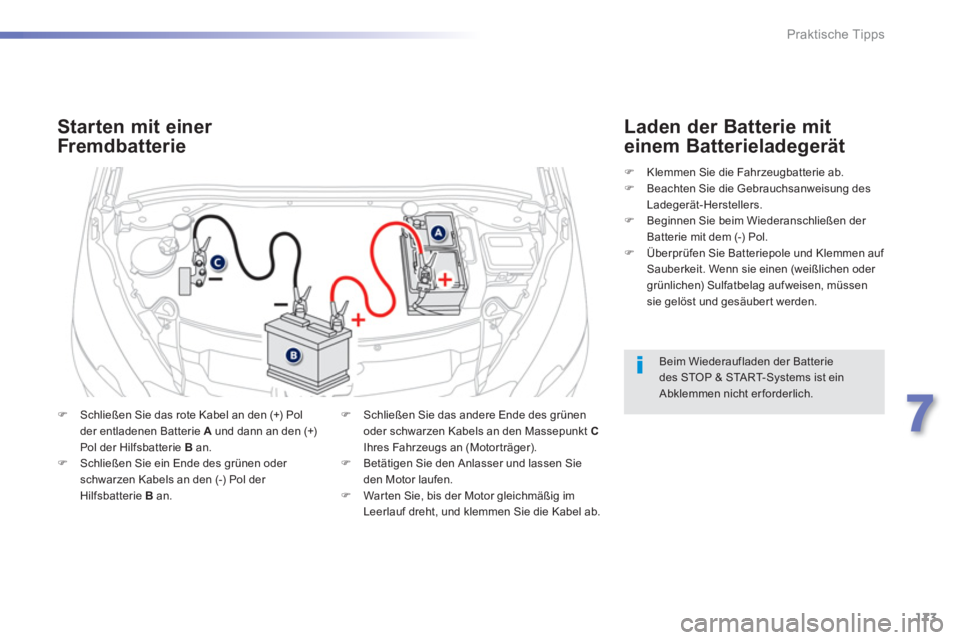

Starten mit einer
Fremdbatterie
)Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie Aund dann an den (+) Pol der Hilfsbatterie Ban. )Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt CIhres Fahrzeugs an (Motorträger). ) Betätigen Sie den Anlasser und lassen Sie den Motor laufen. )
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie die Kabel ab.











Laden der Batterie mit
einem Batterieladegerät
)Klemmen Sie die Fahrzeugbatterie ab.)Beachten Sie die Gebrauchsanweisung desLadegerät-Herstellers.)Beginnen Sie beim Wiederanschließen der Batterie mit dem (-) Pol. )Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssensie gelöst und gesäuber t werden.

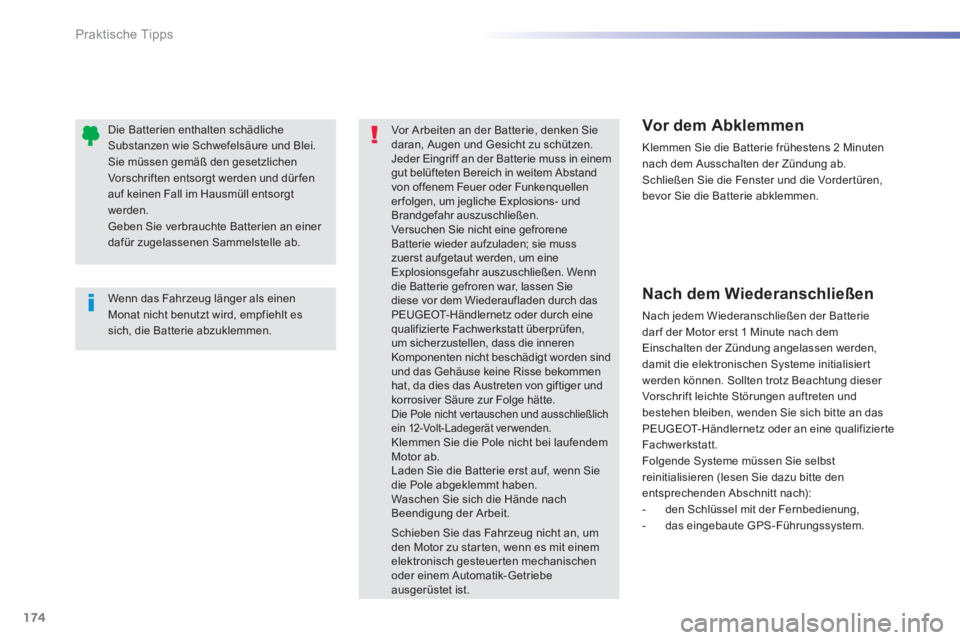

174
Praktische Tipps

Wenn das Fahrzeug länger als einenMonat nicht benutzt wird, empfiehlt essich, die Batterie abzuklemmen.











Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei.Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgtwerden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Vor Arbeiten an der Batterie, denken Siedaran, Augen und Gesicht zu schützen. Jeder Eingriff an der Batterie muss in einemgut belüfteten Bereich in weitem Abstand von offenem Feuer oder Funkenquellen erfolgen, um jegliche Explosions- undBrandgefahr auszuschließen. Versuchen Sie nicht eine gefrorene Batterie wieder aufzuladen; sie musszuerst aufgetaut werden, um eineExplosionsgefahr auszuschließen. Wenn die Batterie gefroren war, lassen Sie diese vor dem Wiederaufladen durch das PEUGEOT-Händlernetz oder durch eine qualifizierte Fachwerkstatt überprüfen,um sicherzustellen, dass die innerenKomponenten nicht beschädigt worden sindund das Gehäuse keine Risse bekommenhat, da dies das Austreten von giftiger undkorrosiver Säure zur Folge hätte.Die Pole nicht vertauschen und ausschließlich ein 12-Volt- Ladegerät ver wenden.Klemmen Sie die Pole nicht bei laufendem Motor ab.Laden Sie die Batterie erst auf, wenn Siedie Pole abgeklemmt haben.Waschen Sie sich die Hände nachBeendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, umden Motor zu star ten, wenn es mit einem elektronisch gesteuerten mechanischen oder einem Automatik-Getriebe ausgerüstet ist.






Vor dem Abklemmen

Klemmen Sie die Batterie frühestens 2 Minuten
nach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen.

Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batteriedarf der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtung dieser
Vor schr ift leichte Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder an eine qualifizierte Fachwerkstatt.
Folgende Systeme müssen Sie selbstreinitialisieren (lesen Sie dazu bitte den entsprechenden Abschnitt nach):


- den Schlüssel mit der Fernbedienung,

- das eingebaute GPS-Führungssystem.
