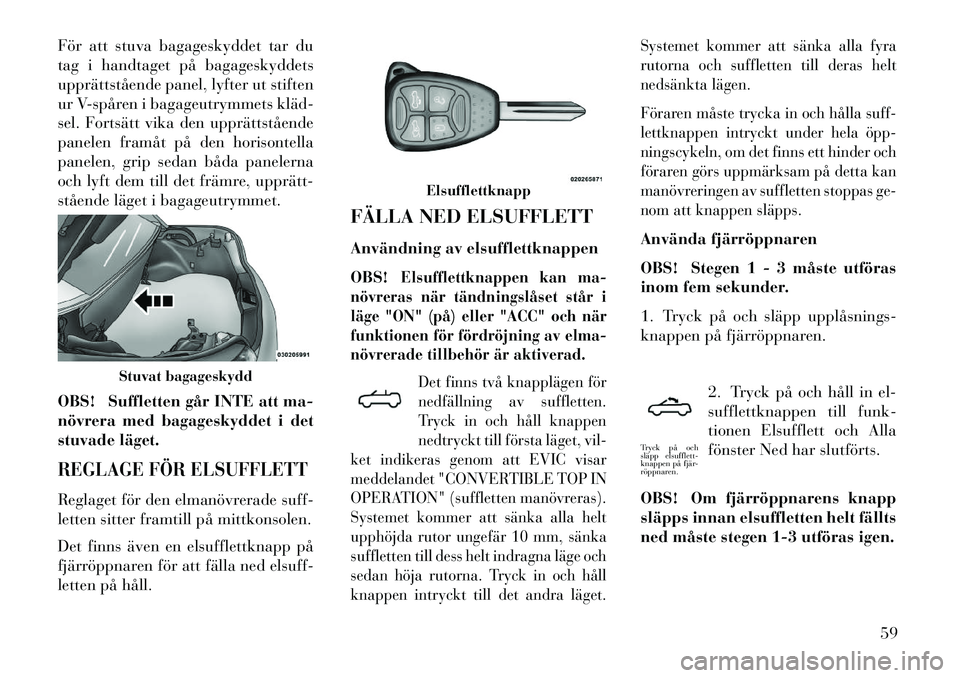

För att stuva bagageskyddet tar du
tag i handtaget på bagageskyddets
upprättstående panel, lyfter ut stiften
ur V­spåren i bagageutrymmets kläd­
sel. Fortsätt vika den upprättstående
panelen framåt på den horisontella
panelen, grip sedan båda panelerna
och lyft dem till det främre, upprätt­
stående läget i bagageutrymmet.
OBS! Suffletten går INTE att ma-
növrera med bagageskyddet i det
stuvade läget.REGLAGE FÖR ELSUFFLETTReglaget för den elmanövrerade suff-
letten sitter framtill på mittkonsolen.
Det finns även en elsufflettknapp på
fjärröppnaren för att fälla ned elsuff-
letten på håll.FÄLLA NED ELSUFFLETT
Användning av elsufflettknappen
OBS!
Elsufflettknappen kan ma-
növreras när tändningslåset står i
läge "ON" (på) eller "ACC" och när
funktionen för fördröjning av elma-
növrerade tillbehör är aktiverad.
Det finns två knapplägen för
nedfällning av suffletten.
Tryck in och håll knappen
nedtryckt till första läget, vil-
ket indikeras genom att EVIC visar
meddelandet "CONVERTIBLE TOP IN
OPERATION" (suffletten manövreras).
Systemet kommer att sänka alla helt
upphöjda rutor ungefär 10 mm, sänka
suffletten till dess helt indragna läge och
sedan höja rutorna. Tryck in och håll
knappen intryckt till det andra läget. Systemet kommer att sänka alla fyra
rutorna och suffletten till deras helt
nedsänkta lägen.
Föraren måste trycka in och hålla suff-
lettknappen intryckt under hela öpp­
ningscykeln, om det finns ett hinder och
föraren görs uppmärksam på detta kan
manövreringen av suffletten stoppas ge-
nom att knappen släpps.
Använda fjärröppnaren
OBS! Stegen 1 - 3 måste utföras
inom fem sekunder.
1. Tryck på och släpp upplåsnings­
knappen på fjärröppnaren.
2. Tryck på och håll in el-
sufflettknappen till funk-
tionen Elsufflett och Alla
fönster Ned har slutförts.
OBS! Om fjärröppnarens knapp
släpps innan elsuffletten helt fällts
ned måste stegen 1-3 utföras igen.
Stuvat bagageskydd
Elsufflettknapp
Tryck på och
släpp elsufflett-
knappen på fjär-
röppnaren.
59

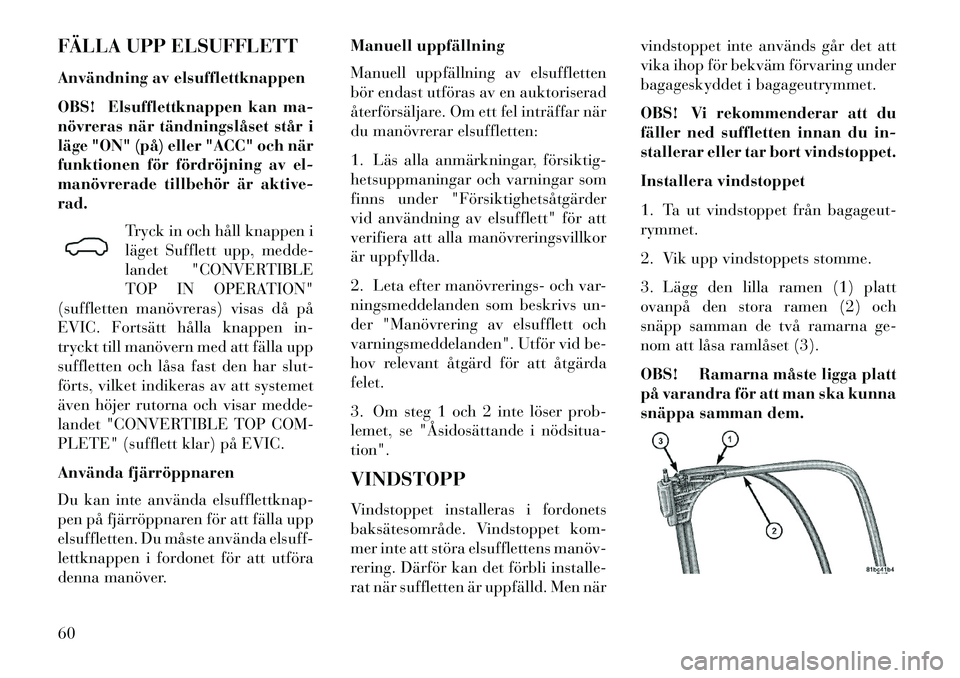

FÄLLA UPP ELSUFFLETT
Användning av elsufflettknappen
OBS! Elsufflettknappen kan ma-
növreras när tändningslåset står i
läge "ON" (på) eller "ACC" och när
funktionen för fördröjning av el-
manövrerade tillbehör är aktive-
rad.Tryck in och håll knappen i
läget Sufflett upp, medde-
landet "CONVERTIBLE
TOP IN OPERATION"
(suffletten manövreras) visas då på
EVIC. Fortsätt hålla knappen in-
tryckt till manövern med att fälla upp
suffletten och låsa fast den har slut-
förts, vilket indikeras av att systemet
även höjer rutorna och visar medde-
landet "CONVERTIBLE TOP COM-
PLETE" (sufflett klar) på EVIC.
Använda fjärröppnaren
Du kan inte använda elsufflettknap-
pen på fjärröppnaren för att fälla upp
elsuffletten. Du måste använda elsuff-
lettknappen i fordonet för att utföra
denna manöver. Manuell uppfällning
Manuell uppfällning av elsuffletten
bör endast utföras av en auktoriserad
återförsäljare. Om ett fel inträffar när
du manövrerar elsuffletten:
1. Läs alla anmärkningar, försiktig­
hetsuppmaningar och varningar som
finns under "Försiktighetsåtgärder
vid användning av elsufflett" för att
verifiera att alla manövreringsvillkor
är uppfyllda.
2. Leta efter manövrerings- och var-
ningsmeddelanden som beskrivs un-
der "Manövrering av elsufflett och
varningsmeddelanden". Utför vid be-
hov relevant åtgärd för att åtgärda
felet.
3. Om steg 1 och 2 inte löser prob-
lemet, se "Åsidosättande i nödsitua­
tion".
VINDSTOPP
Vindstoppet installeras i fordonets
baksätesområde. Vindstoppet kom-
mer inte att störa elsufflettens manöv­
rering. Därför kan det förbli installe-
rat när suffletten är uppfälld. Men närvindstoppet inte används går det att
vika ihop för bekväm förvaring under
bagageskyddet i bagageutrymmet.
OBS! Vi rekommenderar att du
fäller ned suffletten innan du in-
stallerar eller tar bort vindstoppet.
Installera vindstoppet
1. Ta ut vindstoppet från bagageut-
rymmet.
2. Vik upp vindstoppets stomme.
3. Lägg den lilla ramen (1) platt
ovanpå den stora ramen (2) och
snäpp samman de två ramarna ge-
nom att låsa ramlåset (3).
OBS! Ramarna måste ligga platt
på varandra för att man ska kunna
snäppa samman dem.60

4. Vrid den lilla ramen (1) bort från
den stora ramen (2) till gångjärnslå­
set (3) låser de två ramarna i L-form.
5. Vik ut båda byglarna baktill på
den stora ramen.6. Rikta in och sätt i byglarna i
springan i varje klädselpanel.
7. Rikta in stiften på den stora ra-
mens framsida med hålet i varje kläd­
selpanel. Skjut stiften utåt till de är
helt utsträckta i varje hål.Ta bort och förvara vindstoppet
Utför installationsproceduren i om-
vänd ordning för att ta bort, vika ihop
och förvara vindstoppet. Men tänk på
följande innan du gör det:
Lås upp gångjärnslåset (1) för att
vika den lilla ramen platt ovanpå den
stora ramen. Lås upp ramlåset (2) för
att koppla loss den lilla ramen från
den stora ramen.
61

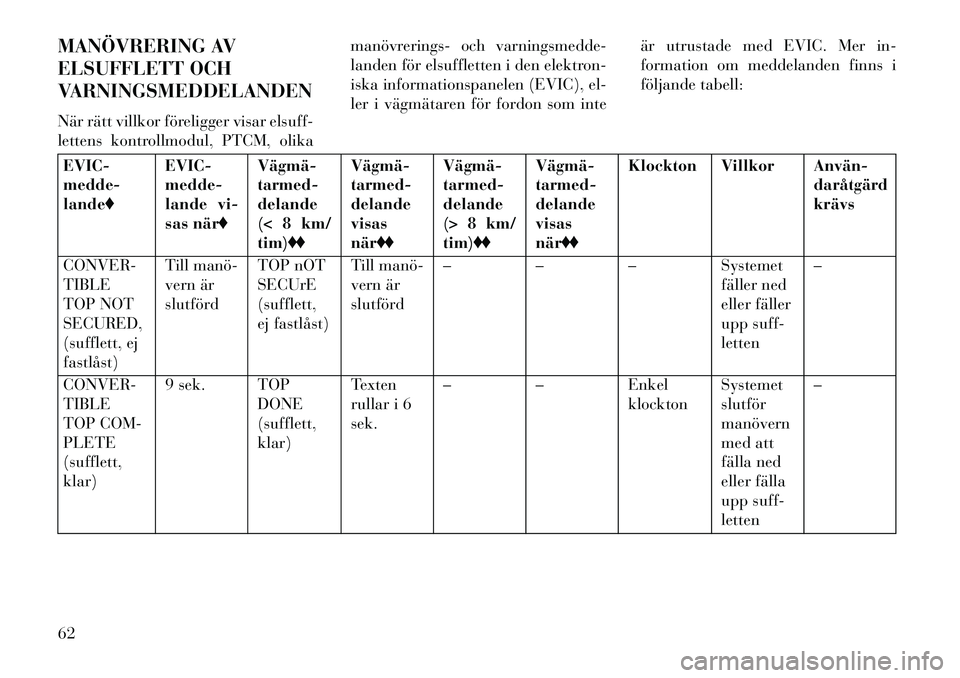

MANÖVRERING AV
ELSUFFLETT OCH
VARNINGSMEDDELANDEN
När rätt villkor föreligger visar elsuff-
lettens kontrollmodul, PTCM, olikamanövrerings- och varningsmedde-
landen för elsuffletten i den elektron-
iska informationspanelen (EVIC), el-
ler i vägmätaren för fordon som inte
är utrustade med EVIC. Mer in-
formation om meddelanden finns i
följande tabell:EVIC-
medde-
lande
EVIC-
medde-
lande vi-
sas närVägmä­
tarmed-
delande
(< 8 km/
tim) Vägmä­
tarmed-
delande
visas
närVägmä­
tarmed-
delande
(> 8 km/
tim)Vägmä­
tarmed-
delande
visas
närKlockton Villkor Använ­
daråtgärd
krävs
CONVER-
TIBLE
TOP NOT
SECURED,
(sufflett, ej
fastlåst) Till manö­
vern är
slutförd
TOP nOT
SECUrE
(sufflett,
ej fastlåst) Till manö­
vern är
slutförd
– – – Systemet
fäller ned
eller fäller
upp suff-
letten–
CONVER-
TIBLE
TOP COM-
PLETE
(sufflett,
klar) 9 sek. TOP
DONE
(sufflett,
klar) Texten
rullar i 6
sek.
–
–Enkel
klockton Systemet
slutför
manövern
med att
fälla ned
eller fälla
upp suff-
letten–
62

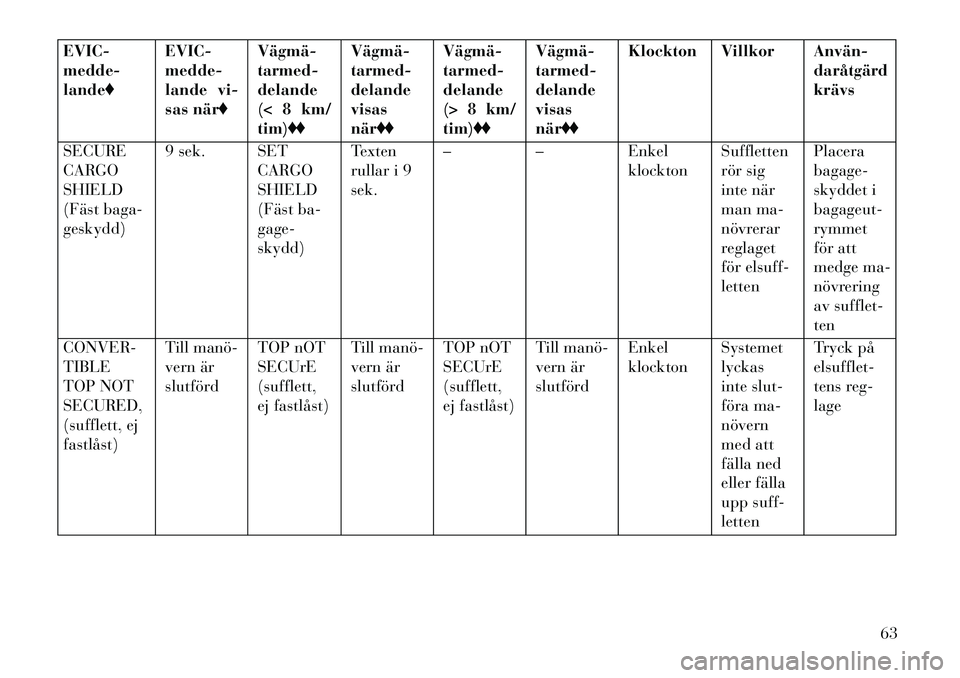

EVIC-
medde-
landeEVIC-
medde-
lande vi-
sas närVägmä­
tarmed-
delande
(< 8 km/
tim) Vägmä­
tarmed-
delande
visas
närVägmä­
tarmed-
delande
(> 8 km/
tim)Vägmä­
tarmed-
delande
visas
närKlockton Villkor Använ­
daråtgärd
krävs
SECURE
CARGO
SHIELD
(Fäst baga-
geskydd) 9 sek. SET
CARGO
SHIELD
(Fäst ba-
gage-
skydd) Texten
rullar i 9
sek.
– – Enkel
klocktonSuffletten
rör sig
inte när
man ma-
növrerar
reglaget
för elsuff-
lettenPlacera
bagage-
skyddet i
bagageut-
rymmet
för att
medge ma-
növrering
av sufflet-
ten
CONVER-
TIBLE
TOP NOT
SECURED,
(sufflett, ej
fastlåst) Till manö­
vern är
slutförd
TOP nOT
SECUrE
(sufflett,
ej fastlåst) Till manö­
vern är
slutförd
TOP nOT
SECUrE
(sufflett,
ej fastlåst)Till manö­
vern är
slutförd
Enkel
klockton
Systemet
lyckas
inte slut-
föra ma-
növern
med att
fälla ned
eller fälla
upp suff-
lettenTryck på
elsufflet-
tens reg-
lage
63

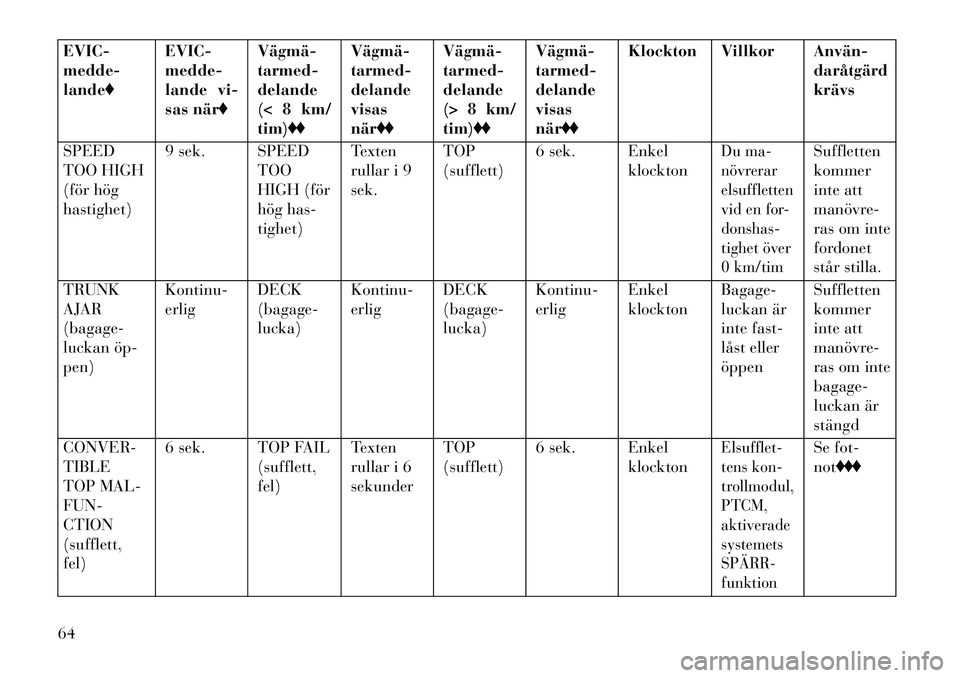

EVIC-
medde-
landeEVIC-
medde-
lande vi-
sas närVägmä­
tarmed-
delande
(< 8 km/
tim) Vägmä­
tarmed-
delande
visas
närVägmä­
tarmed-
delande
(> 8 km/
tim)Vägmä­
tarmed-
delande
visas
närKlockton Villkor Använ­
daråtgärd
krävs
SPEED
TOO HIGH
(för hög
hastighet) 9 sek. SPEED
TOO
HIGH (för
hög has-
tighet) Texten
rullar i 9
sek.
TOP
(sufflett)
6 sek. Enkel
klockton
Du ma-
növrerar
elsuffletten
vid en for-
donshas-
tighet över
0 km/tim
Suffletten
kommer
inte att
manövre-
ras om inte
fordonet
står stilla.
TRUNK
AJAR
(bagage-
luckan öp­
pen) Kontinu-
erlig
DECK
(bagage-
lucka) Kontinu-
erlig
DECK
(bagage-
lucka)Kontinu-
erlig
Enkel
klockton Bagage-
luckan är
inte fast-
låst eller
öppenSuffletten
kommer
inte att
manövre-
ras om inte
bagage-
luckan är
stängd
CONVER-
TIBLE
TOP MAL-
FUN-
CTION
(sufflett,
fel) 6 sek. TOP FAIL
(sufflett,
fel) Texten
rullar i 6
sekunderTOP
(sufflett)
6 sek. Enkel
klockton
Elsufflet-
tens kon-
trollmodul,
PTCM,
aktiverade
systemets
SPÄRR­
funktion
Se fot-
not
64

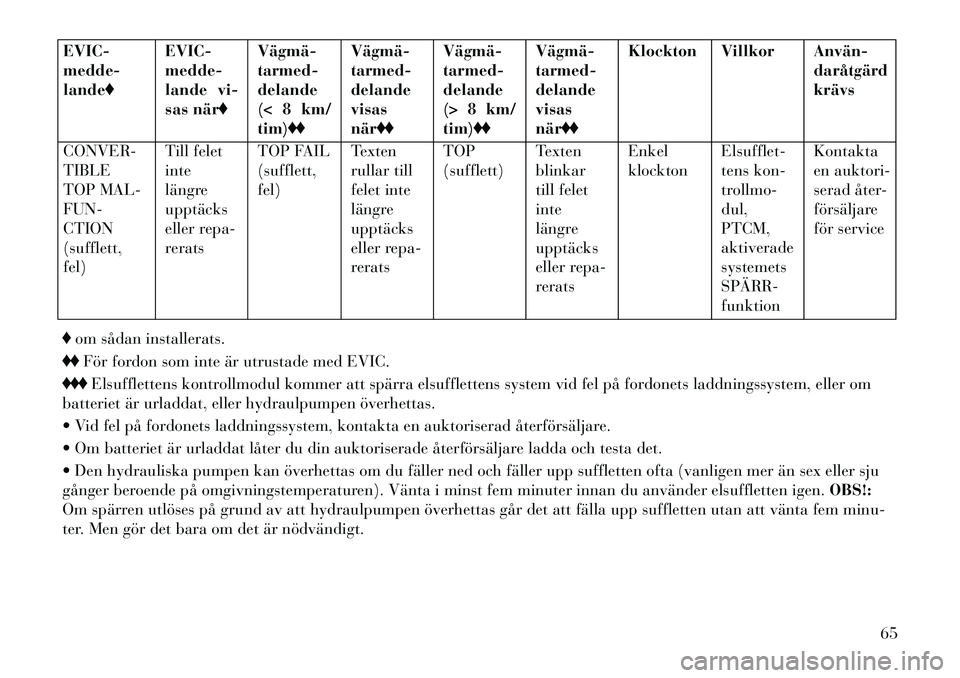

EVIC-
medde-
landeEVIC-
medde-
lande vi-
sas närVägmä­
tarmed-
delande
(< 8 km/
tim) Vägmä­
tarmed-
delande
visas
närVägmä­
tarmed-
delande
(> 8 km/
tim)Vägmä­
tarmed-
delande
visas
närKlockton Villkor Använ­
daråtgärd
krävs
CONVER-
TIBLE
TOP MAL-
FUN-
CTION
(sufflett,
fel) Till felet
inte
längre
upptäcks
eller repa-
rerats
TOP FAIL
(sufflett,
fel)
Texten
rullar till
felet inte
längre
upptäcks
eller repa-
reratsTOP
(sufflett)
Texten
blinkar
till felet
inte
längre
upptäcks
eller repa-
reratsEnkel
klockton
Elsufflet-
tens kon-
trollmo-
dul,
PTCM,
aktiverade
systemets
SPÄRR­
funktionKontakta
en auktori-
serad åter-
försäljare
för service
om sådan installerats.
För fordon som inte är utrustade med EVIC.
Elsufflettens kontrollmodul kommer att spärra elsufflettens system vid fel på fordonets laddningssystem, eller om
batteriet är urladdat, eller hydraulpumpen överhettas.
 Vid fel på fordonets laddningssystem, kontakta en auktoriserad återförsäljare.
 Om batteriet är urladdat låter du din auktoriserade återförsäljare ladda och testa det.
 Den hydrauliska pumpen kan överhettas om du fäller ned och fäller upp suffletten ofta (vanligen mer än sex eller sju
gånger beroende på omgivningstemperaturen). Vänta i minst fem minuter innan du använder elsuffletten igen. OBS!:
Om spärren utlöses på grund av att hydraulpumpen överhettas går det att fälla upp suffletten utan att vänta fem minu-
ter. Men gör det bara om det är nödvändigt.
65

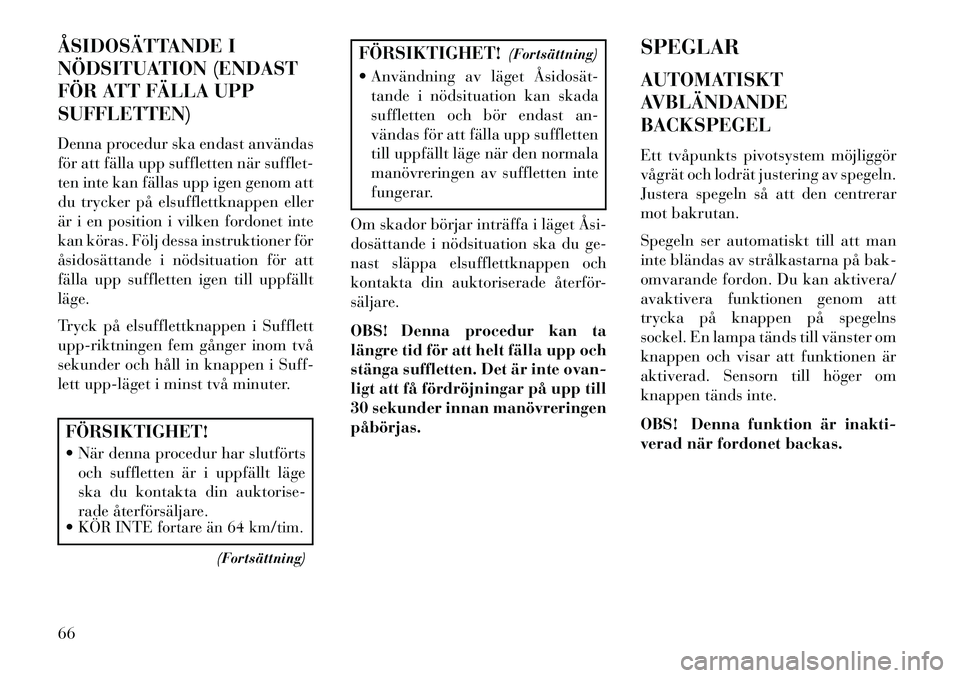

ÅSIDOSÄTTANDE I
NÖDSITUATION (ENDAST
FÖR ATT FÄLLA UPP
SUFFLETTEN)
Denna procedur ska endast användas
för att fälla upp suffletten när sufflet-
ten inte kan fällas upp igen genom att
du trycker på elsufflettknappen eller
är i en position i vilken fordonet inte
kan köras. Följ dessa instruktioner för
åsidosättande i nödsituation för att
fälla upp suffletten igen till uppfällt
läge.
Tryck på elsufflettknappen i Sufflett
upp-riktningen fem gånger inom två
sekunder och håll in knappen i Suff-
lett upp­läget i minst två minuter.FÖRSIKTIGHET!
 När denna procedur har slutförtsoch suffletten är i uppfällt läge
ska du kontakta din auktorise-
rade återförsäljare.
KÖR INTE fortare än 64 km/tim.
(Fortsättning)
FÖRSIKTIGHET! (Fortsättning)
 Användning av läget Åsidosät­ tande i nödsituation kan skada
suffletten och bör endast an-
vändas för att fälla upp suffletten
till uppfällt läge när den normala
manövreringen av suffletten inte
fungerar.
Om skador börjar inträffa i läget Åsi­
dosättande i nödsituation ska du ge-
nast släppa elsufflettknappen och
kontakta din auktoriserade återför-
säljare.
OBS! Denna procedur kan ta
längre tid för att helt fälla upp och
stänga suffletten. Det är inte ovan-
ligt att få fördröjningar på upp till
30 sekunder innan manövreringen
påbörjas. SPEGLAR
AUTOMATISKT
AVBLÄNDANDE
BACKSPEGEL
Ett tvåpunkts pivotsystem möjliggör
vågrät och lodrät justering av spegeln.
Justera spegeln så att den centrerar
mot bakrutan.
Spegeln ser automatiskt till att man
inte bländas av strålkastarna på bak-
omvarande fordon. Du kan aktivera/
avaktivera funktionen genom att
trycka på knappen på spegelns
sockel. En lampa tänds till vänster om
knappen och visar att funktionen är
aktiverad. Sensorn till höger om
knappen tänds inte.
OBS! Denna funktion är inakti-
verad när fordonet backas.
66
