2013 Lancia Flavia Drift- och underhållshandbok (in Swedish)

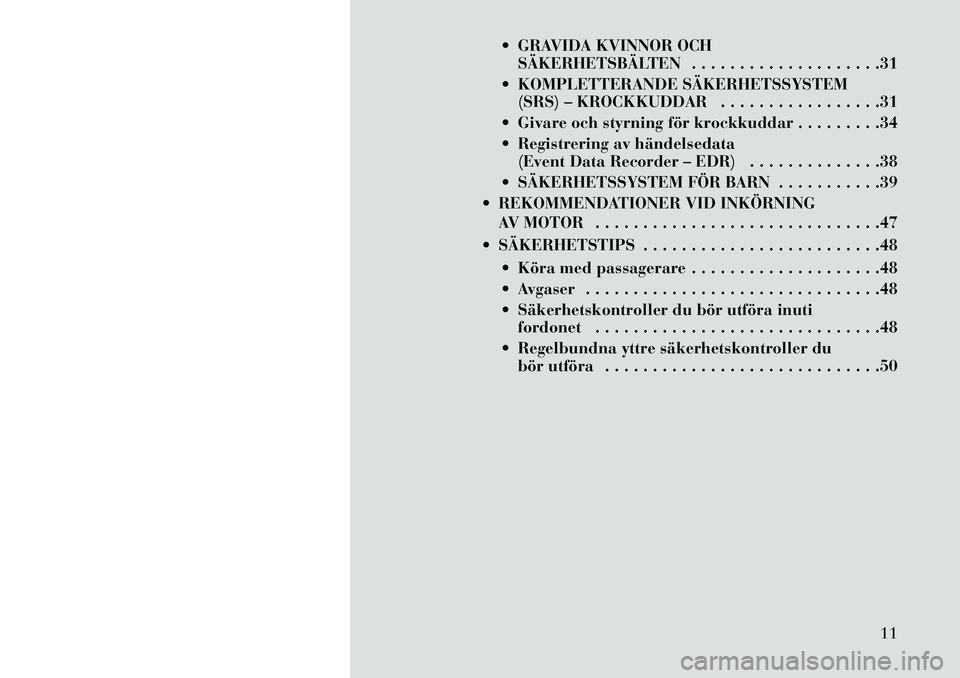

 GRAVIDA KVINNOR OCHSÄKERHETSBÄLTEN . . . . . . . . . . . . . . . . . . . .31
 KOMPLETTERANDE SÄKERHETSSYSTEM (SRS) – KROCKKUDDAR . . . . . . . . . . . . . . . . .31
 Givare och styrning för krockkuddar . . . . . . . . .34
 Registrering av händelsedata (Event Data Recorder – EDR) . . . . . . . . . . . . . .38
 SÄKERHETSSYSTEM FÖR BARN . . . . . . . . . . .39
 REKOMMENDATIONER VID INKÖRNING AV MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
 SÄKERHETSTIPS . . . . . . . . . . . . . . . . . . . . . . . . .48  Köra med passagerare . . . . . . . . . . . . . . . . . . . .48
 Avgaser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
 Säkerhetskontroller du bör utföra inutifordonet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
 Regelbundna yttre säkerhetskontroller du bör utföra . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
11

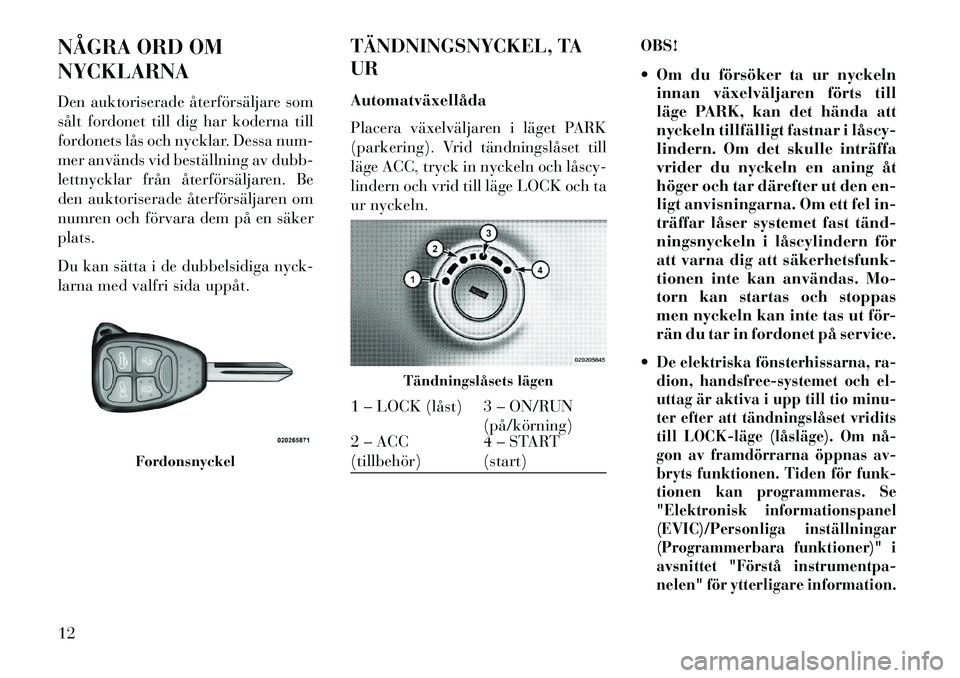

NÅGRA ORD OM
NYCKLARNA
Den auktoriserade återförsäljare som
sålt fordonet till dig har koderna till
fordonets lås och nycklar. Dessa num-
mer används vid beställning av dubb-
lettnycklar från återförsäljaren. Be
den auktoriserade återförsäljaren om
numren och förvara dem på en säker
plats.
Du kan sätta i de dubbelsidiga nyck-
larna med valfri sida uppåt.TÄNDNINGSNYCKEL, TA
UR
Automatväxellåda
Placera växelväljaren i läget PARK
(parkering). Vrid tändningslåset till
läge ACC, tryck in nyckeln och låscy­
lindern och vrid till läge LOCK och ta
ur nyckeln.
OBS!
 Om du försöker ta ur nyckeln
innan växelväljaren förts till
läge PARK, kan det hända att
nyckeln tillfälligt fastnar i låscy­
lindern. Om det skulle inträffa
vrider du nyckeln en aning åt
höger och tar därefter ut den en-
ligt anvisningarna. Om ett fel in-
träffar låser systemet fast tänd­
ningsnyckeln i låscylindern för
att varna dig att säkerhetsfunk­
tionen inte kan användas. Mo-
torn kan startas och stoppas
men nyckeln kan inte tas ut för-
rän du tar in fordonet på service.

De elektriska fönsterhissarna, ra-
dion, handsfree-systemet och el-
uttag är aktiva i upp till tio minu-
ter efter att tändningslåset vridits
till LOCK­läge (låsläge). Om nå­
gon av framdörrarna öppnas av-
bryts funktionen. Tiden för funk-
tionen kan programmeras. Se
"Elektronisk informationspanel
(EVIC)/Personliga inställningar
(Programmerbara funktioner)" i
avsnittet "Förstå instrumentpa-
nelen" för ytterligare information.
Fordonsnyckel
Tändningslåsets lägen
1 – LOCK (låst) 3 – ON/RUN (på/körning)
2 – ACC
(tillbehör) 4 – START
(start)
12

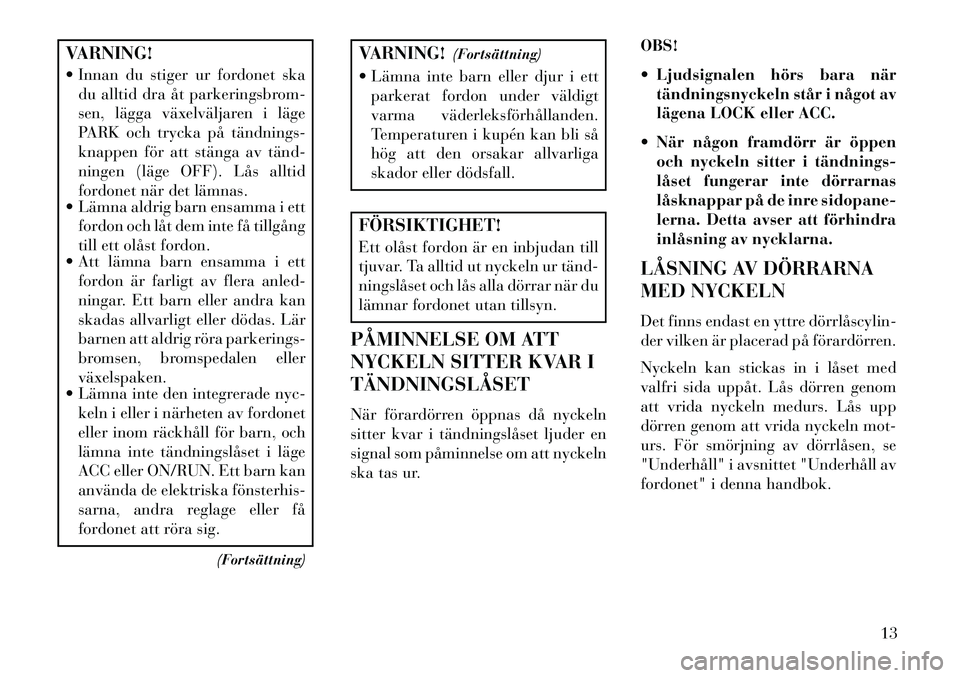

VARNING!
 Innan du stiger ur fordonet skadu alltid dra åt parkeringsbrom-
sen, lägga växelväljaren i läge
PARK och trycka på tändnings­
knappen för att stänga av tänd­
ningen (läge OFF). Lås alltid
fordonet när det lämnas.
 Lämna aldrig barn ensamma i ett
fordon och låt dem inte få tillgång
till ett olåst fordon.
 Att lämna barn ensamma i ett
fordon är farligt av flera anled-
ningar. Ett barn eller andra kan
skadas allvarligt eller dödas. Lär
barnen att aldrig röra parkerings-
bromsen, bromspedalen eller
växelspaken.
 Lämna inte den integrerade nyc-
keln i eller i närheten av fordonet
eller inom räckhåll för barn, och
lämna inte tändningslåset i läge
ACC eller ON/RUN. Ett barn kan
använda de elektriska fönsterhis­
sarna, andra reglage eller få
fordonet att röra sig.
(Fortsättning)
VARNING!(Fortsättning)
 Lämna inte barn eller djur i ett parkerat fordon under väldigt
varma väderleksförhållanden.
Temperaturen i kupén kan bli så
hög att den orsakar allvarliga
skador eller dödsfall.FÖRSIKTIGHET!
Ett olåst fordon är en inbjudan till
tjuvar. Ta alltid ut nyckeln ur tänd­
ningslåset och lås alla dörrar när du
lämnar fordonet utan tillsyn.
PÅMINNELSE OM ATT
NYCKELN SITTER KVAR I
TÄNDNINGSLÅSET
När förardörren öppnas då nyckeln
sitter kvar i tändningslåset ljuder en
signal som påminnelse om att nyckeln
ska tas ur. OBS!
 Ljudsignalen hörs bara när
tändningsnyckeln står i något av
lägena LOCK eller ACC.
 När någon framdörr är öppen och nyckeln sitter i tändnings­
låset fungerar inte dörrarnas
låsknappar på de inre sidopane-
lerna. Detta avser att förhindra
inlåsning av nycklarna.
LÅSNING AV DÖRRARNA
MED NYCKELN
Det finns endast en yttre dörrlåscylin­
der vilken är placerad på förardörren.
Nyckeln kan stickas in i låset med
valfri sida uppåt. Lås dörren genom
att vrida nyckeln medurs. Lås upp
dörren genom att vrida nyckeln mot-
urs. För smörjning av dörrlåsen, se
"Underhåll" i avsnittet "Underhåll av
fordonet" i denna handbok.
13

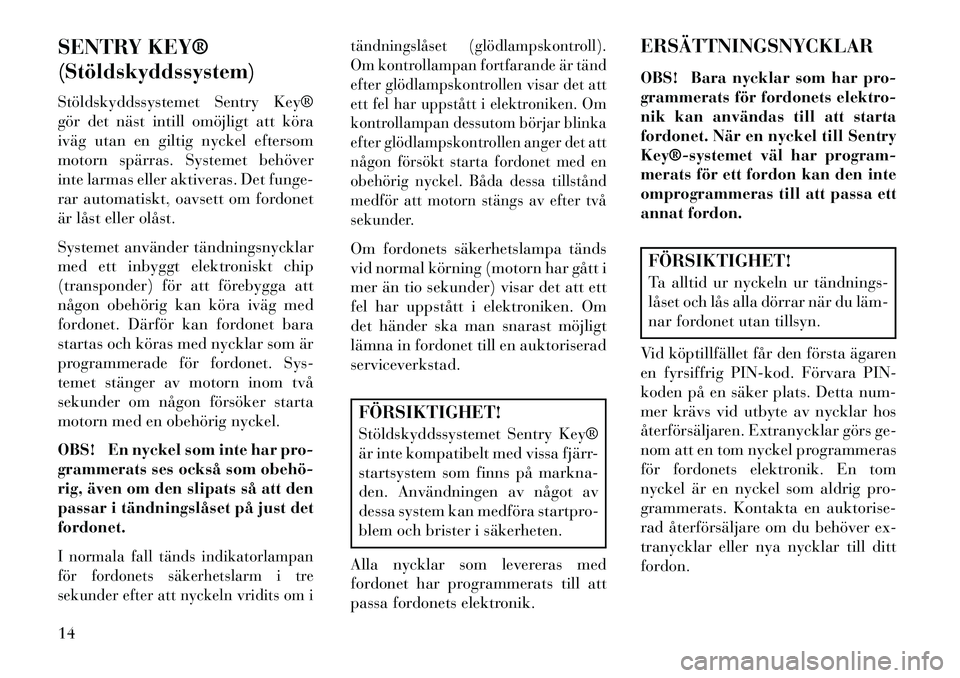

SENTRY KEY®
(Stöldskyddssystem)
Stöldskyddssystemet Sentry Key®
gör det näst intill omöjligt att köra
iväg utan en giltig nyckel eftersom
motorn spärras. Systemet behöver
inte larmas eller aktiveras. Det funge-
rar automatiskt, oavsett om fordonet
är låst eller olåst.
Systemet använder tändningsnycklar
med ett inbyggt elektroniskt chip
(transponder) för att förebygga att
någon obehörig kan köra iväg med
fordonet. Därför kan fordonet bara
startas och köras med nycklar som är
programmerade för fordonet. Sys-
temet stänger av motorn inom två
sekunder om någon försöker starta
motorn med en obehörig nyckel.
OBS! En nyckel som inte har pro-
grammerats ses också som obehö­
rig, även om den slipats så att den
passar i tändningslåset på just det
fordonet.I normala fall tänds indikatorlampan
för fordonets säkerhetslarm i tre
sekunder efter att nyckeln vridits om itändningslåset (glödlampskontroll).
Om kontrollampan fortfarande är tänd
efter glödlampskontrollen visar det att
ett fel har uppstått i elektroniken. Om
kontrollampan dessutom börjar blinka
efter glödlampskontrollen anger det att
någon försökt starta fordonet med en
obehörig nyckel. Båda dessa tillstånd
medför att motorn stängs av efter två
sekunder.
Om fordonets säkerhetslampa tänds
vid normal körning (motorn har gått i
mer än tio sekunder) visar det att ett
fel har uppstått i elektroniken. Om
det händer ska man snarast möjligt
lämna in fordonet till en auktoriserad
serviceverkstad.FÖRSIKTIGHET!
Stöldskyddssystemet Sentry Key®
är inte kompatibelt med vissa fjärr-
startsystem som finns på markna-
den. Användningen av något av
dessa system kan medföra startpro-
blem och brister i säkerheten.
Alla nycklar som levereras med
fordonet har programmerats till att
passa fordonets elektronik. ERSÄTTNINGSNYCKLAR
OBS! Bara nycklar som har pro-
grammerats för fordonets elektro-
nik kan användas till att starta
fordonet. När en nyckel till Sentry
Key®­systemet väl har program-
merats för ett fordon kan den inte
omprogrammeras till att passa ett
annat fordon.
FÖRSIKTIGHET!
Ta alltid ur nyckeln ur tändnings­
låset och lås alla dörrar när du läm­
nar fordonet utan tillsyn.
Vid köptillfället får den första ägaren
en fyrsiffrig PIN-kod. Förvara PIN-
koden på en säker plats. Detta num-
mer krävs vid utbyte av nycklar hos
återförsäljaren. Extranycklar görs ge-
nom att en tom nyckel programmeras
för fordonets elektronik. En tom
nyckel är en nyckel som aldrig pro-
grammerats. Kontakta en auktorise-
rad återförsäljare om du behöver ex-
tranycklar eller nya nycklar till ditt
fordon.
14

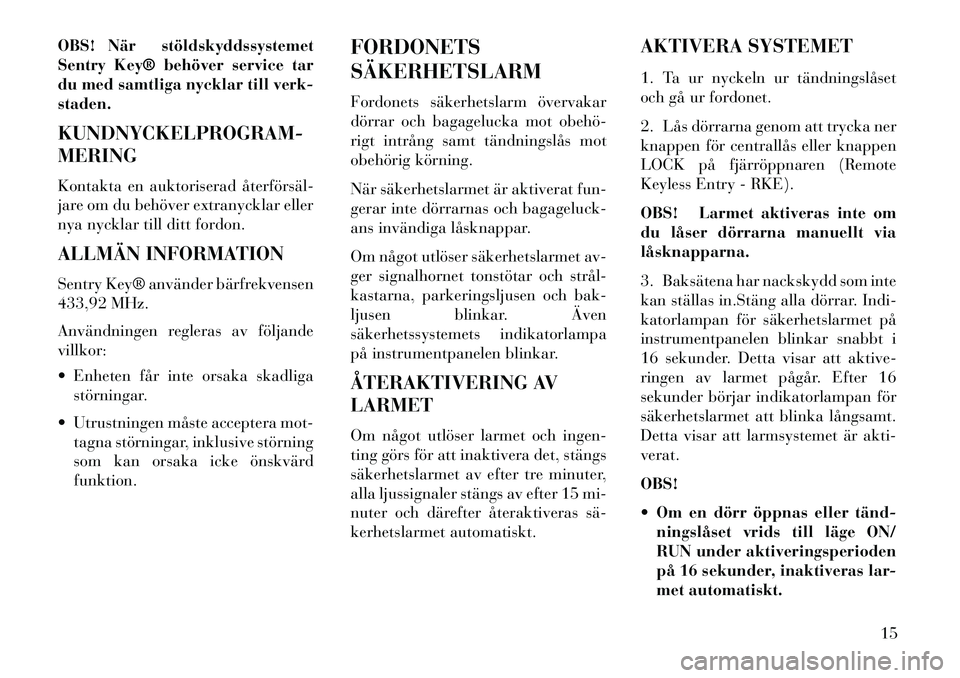

OBS! När stöldskyddssystemet
Sentry Key® behöver service tar
du med samtliga nycklar till verk-
staden.
KUNDNYCKELPROGRAM-
MERING
Kontakta en auktoriserad återförsäl­
jare om du behöver extranycklar eller
nya nycklar till ditt fordon.
ALLMÄN INFORMATION
Sentry Key® använder bärfrekvensen
433,92 MHz.
Användningen regleras av följande
villkor:
 Enheten får inte orsaka skadligastörningar.
 Utrustningen måste acceptera mot- tagna störningar, inklusive störning
som kan orsaka icke önskvärd
funktion. FORDONETS
SÄKERHETSLARM
Fordonets säkerhetslarm övervakar
dörrar och bagagelucka mot obehö­
rigt intrång samt tändningslås mot
obehörig körning.
När säkerhetslarmet är aktiverat fun-
gerar inte dörrarnas och bagageluck-
ans invändiga låsknappar.
Om något utlöser säkerhetslarmet av-
ger signalhornet tonstötar och strål­
kastarna, parkeringsljusen och bak-
ljusen blinkar. Även
säkerhetssystemets indikatorlampa
på instrumentpanelen blinkar.
ÅTERAKTIVERING AV
LARMET
Om något utlöser larmet och ingen-
ting görs för att inaktivera det, stängs
säkerhetslarmet av efter tre minuter,
alla ljussignaler stängs av efter 15 mi-
nuter och därefter återaktiveras sä­
kerhetslarmet automatiskt. AKTIVERA SYSTEMET
1. Ta ur nyckeln ur tändningslåset
och gå ur fordonet.
2. Lås dörrarna genom att trycka ner
knappen för centrallås eller knappen
LOCK på fjärröppnaren (Remote
Keyless Entry - RKE).
OBS! Larmet aktiveras inte om
du låser dörrarna manuellt via
låsknapparna.
3. Baksätena har nackskydd som inte
kan ställas in.Stäng alla dörrar. Indi-
katorlampan för säkerhetslarmet på
instrumentpanelen blinkar snabbt i
16 sekunder. Detta visar att aktive-
ringen av larmet pågår. Efter 16
sekunder börjar indikatorlampan för
säkerhetslarmet att blinka långsamt.
Detta visar att larmsystemet är akti-
verat.
OBS!
 Om en dörr öppnas eller tänd­
ningslåset vrids till läge ON/
RUN under aktiveringsperioden
på 16 sekunder, inaktiveras lar-
met automatiskt.
15

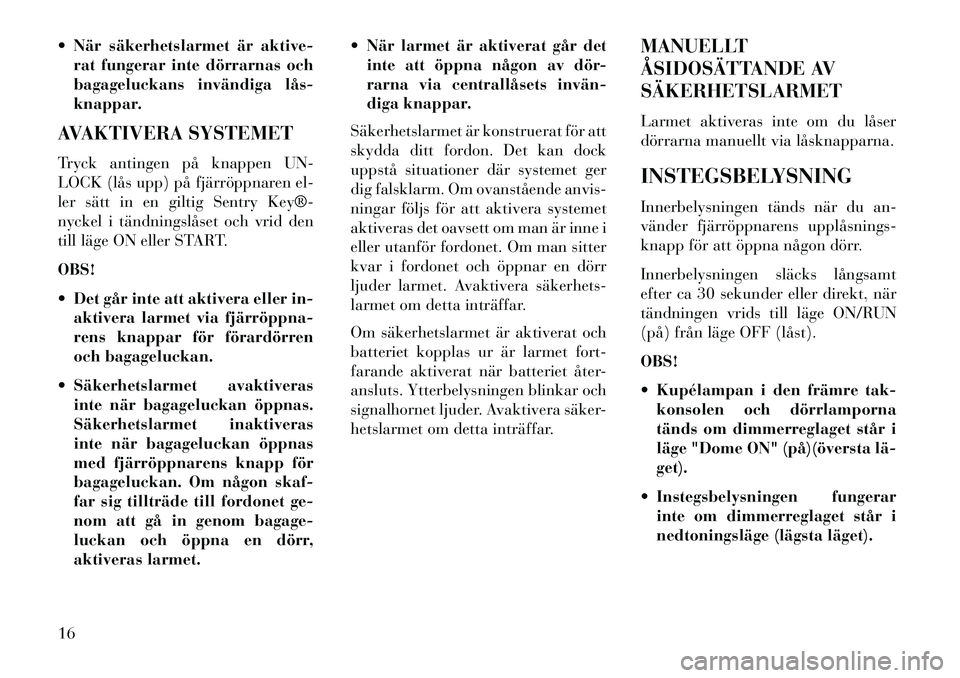

 När säkerhetslarmet är aktive-rat fungerar inte dörrarnas och
bagageluckans invändiga lås­
knappar.
AVAKTIVERA SYSTEMET
Tryck antingen på knappen UN-
LOCK (lås upp) på fjärröppnaren el-
ler sätt in en giltig Sentry Key®­
nyckel i tändningslåset och vrid den
till läge ON eller START.
OBS!
 Det går inte att aktivera eller in- aktivera larmet via fjärröppna­
rens knappar för förardörren
och bagageluckan.
 Säkerhetslarmet avaktiveras inte när bagageluckan öppnas.
Säkerhetslarmet inaktiveras
inte när bagageluckan öppnas
med fjärröppnarens knapp för
bagageluckan. Om någon skaf-
far sig tillträde till fordonet ge-
nom att gå in genom bagage-
luckan och öppna en dörr,
aktiveras larmet.  När larmet är aktiverat går det
inte att öppna någon av dör-
rarna via centrallåsets invän­
diga knappar.
Säkerhetslarmet är konstruerat för att
skydda ditt fordon. Det kan dock
uppstå situationer där systemet ger
dig falsklarm. Om ovanstående anvis-
ningar följs för att aktivera systemet
aktiveras det oavsett om man är inne i
eller utanför fordonet. Om man sitter
kvar i fordonet och öppnar en dörr
ljuder larmet. Avaktivera säkerhets­
larmet om detta inträffar.
Om säkerhetslarmet är aktiverat och
batteriet kopplas ur är larmet fort-
farande aktiverat när batteriet åter-
ansluts. Ytterbelysningen blinkar och
signalhornet ljuder. Avaktivera säker-
hetslarmet om detta inträffar. MANUELLT
ÅSIDOSÄTTANDE AV
SÄKERHETSLARMET
Larmet aktiveras inte om du låser
dörrarna manuellt via låsknapparna.
INSTEGSBELYSNING
Innerbelysningen tänds när du an-
vänder fjärröppnarens upplåsnings­
knapp för att öppna någon dörr.
Innerbelysningen släcks långsamt
efter ca 30 sekunder eller direkt, när
tändningen vrids till läge ON/RUN
(på) från läge OFF (låst).
OBS!
 Kupélampan i den främre tak-
konsolen och dörrlamporna
tänds om dimmerreglaget står i
läge "Dome ON" (på)(översta lä­
get).
 Instegsbelysningen fungerar inte om dimmerreglaget står i
nedtoningsläge (lägsta läget).
16

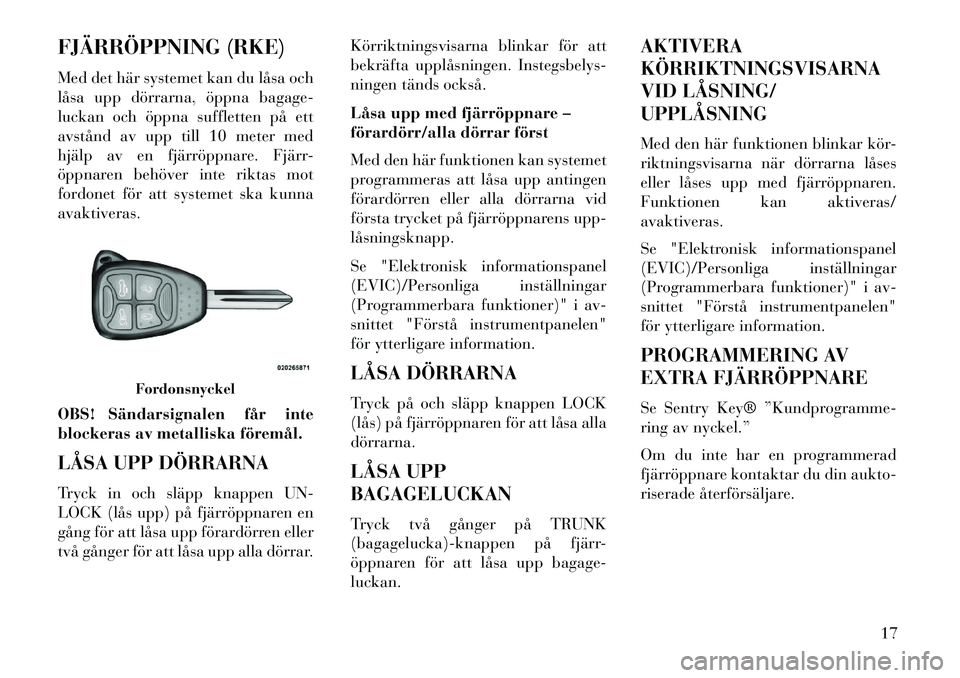

FJÄRRÖPPNING (RKE)
Med det här systemet kan du låsa och
låsa upp dörrarna, öppna bagage-
luckan och öppna suffletten på ett
avstånd av upp till 10 meter med
hjälp av en fjärröppnare. Fjärr-
öppnaren behöver inte riktas mot
fordonet för att systemet ska kunna
avaktiveras.
OBS! Sändarsignalen får inte
blockeras av metalliska föremål.
LÅSA UPP DÖRRARNA
Tryck in och släpp knappen UN-
LOCK (lås upp) på fjärröppnaren en
gång för att låsa upp förardörren eller
två gånger för att låsa upp alla dörrar.Körriktningsvisarna blinkar för att
bekräfta upplåsningen. Instegsbelys-
ningen tänds också.
Låsa upp med fjärröppnare –
förardörr/alla dörrar först
Med den här funktionen kan systemet
programmeras att låsa upp antingen
förardörren eller alla dörrarna vid
första trycket på fjärröppnarens upp-
låsningsknapp.
Se "Elektronisk informationspanel
(EVIC)/Personliga inställningar
(Programmerbara funktioner)" i av-
snittet "Förstå instrumentpanelen"
för ytterligare information.
LÅSA DÖRRARNA
Tryck på och släpp knappen LOCK
(lås) på fjärröppnaren för att låsa alla
dörrarna.
LÅSA UPP
BAGAGELUCKAN
Tryck två gånger på TRUNK
(bagagelucka)-knappen på fjärr-
öppnaren för att låsa upp bagage-
luckan.AKTIVERA
KÖRRIKTNINGSVISARNA
VID LÅSNING/
UPPLÅSNING
Med den här funktionen blinkar kör-
riktningsvisarna när dörrarna låses
eller låses upp med fjärröppnaren.
Funktionen kan aktiveras/
avaktiveras.
Se "Elektronisk informationspanel
(EVIC)/Personliga inställningar
(Programmerbara funktioner)" i av-
snittet "Förstå instrumentpanelen"
för ytterligare information.
PROGRAMMERING AV
EXTRA FJÄRRÖPPNARE
Se Sentry Key® ”Kundprogramme-
ring av nyckel.”
Om du inte har en programmerad
fjärröppnare kontaktar du din aukto-
riserade återförsäljare.
Fordonsnyckel
17

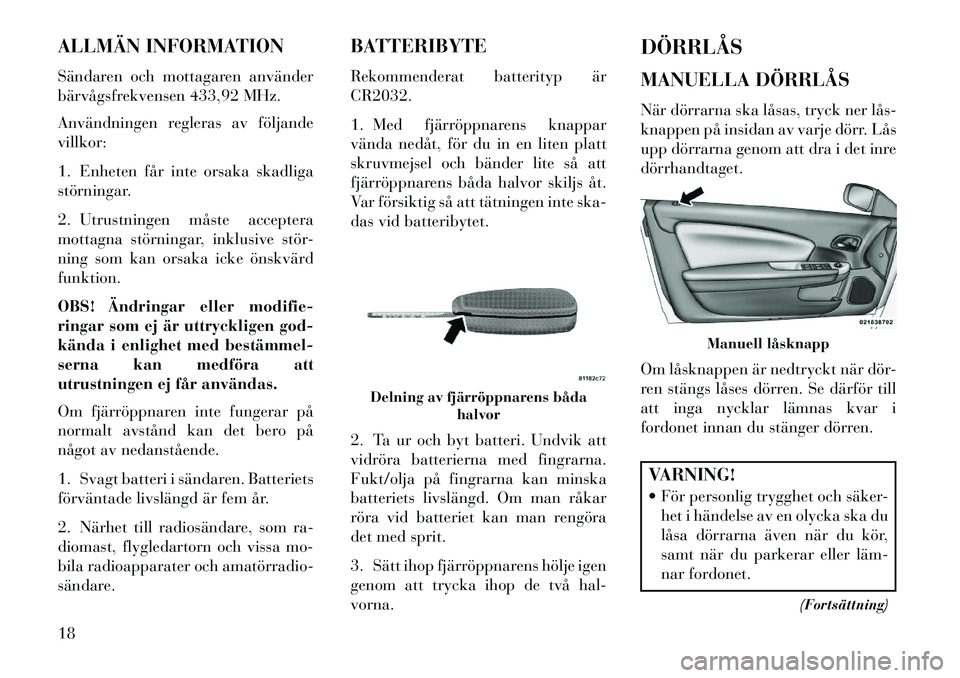

ALLMÄN INFORMATION
Sändaren och mottagaren använder
bärvågsfrekvensen 433,92 MHz.
Användningen regleras av följande
villkor:
1. Enheten får inte orsaka skadliga
störningar.
2. Utrustningen måste acceptera
mottagna störningar, inklusive stör-
ning som kan orsaka icke önskvärd
funktion.
OBS! Ändringar eller modifie-
ringar som ej är uttryckligen god-
kända i enlighet med bestämmel­
serna kan medföra att
utrustningen ej får användas.
Om fjärröppnaren inte fungerar på
normalt avstånd kan det bero på
något av nedanstående.
1. Svagt batteri i sändaren. Batteriets
förväntade livslängd är fem år.
2. Närhet till radiosändare, som ra-
diomast, flygledartorn och vissa mo-
bila radioapparater och amatörradio­
sändare.BATTERIBYTE
Rekommenderat batterityp är
CR2032.
1. Med fjärröppnarens knappar
vända nedåt, för du in en liten platt
skruvmejsel och bänder lite så att
fjärröppnarens båda halvor skiljs åt.
Var försiktig så att tätningen inte ska-
das vid batteribytet.
2. Ta ur och byt batteri. Undvik att
vidröra batterierna med fingrarna.
Fukt/olja på fingrarna kan minska
batteriets livslängd. Om man råkar
röra vid batteriet kan man rengöra
det med sprit.
3. Sätt ihop fjärröppnarens hölje igen
genom att trycka ihop de två hal-
vorna.DÖRRLÅS
MANUELLA DÖRRLÅS
När dörrarna ska låsas, tryck ner lås­
knappen på insidan av varje dörr. Lås
upp dörrarna genom att dra i det inre
dörrhandtaget.
Om låsknappen är nedtryckt när dör-
ren stängs låses dörren. Se därför till
att inga nycklar lämnas kvar i
fordonet innan du stänger dörren.
VARNING!
 För personlig trygghet och säker-
het i händelse av en olycka ska du
låsa dörrarna även när du kör,
samt när du parkerar eller läm­
nar fordonet.
(Fortsättning)
Delning av fjärröppnarens bådahalvor
Manuell låsknapp
18
