2013 CITROEN DS4 Kasutusjuhend (in Estonian)

263Praktiline informatsioon
1.Pidurutuled (P21/5W).2.Gabariittuled (diood).3.Suunatuled (PY21W kollane).4.Tagurdustuled (P21W).5. Udutuled (P21W).
Tagatuled
Punased lambid, näitaks suunatuled, tuleb vahetada samade omaduste javärvusega lampide vastu.
Pakiruumi luugil olevad tuled(va. valgustorud) ei ole päris tuled,vaid dekoratiivelemendid.
Piduri-, tagurdus- ja suunatulede vahetamine
Neid kolme pirni vahetatakse pakiruumi väljastpoolt :
)
avage pakiruum, )
eemaldage vastava poole paneelis olev
võre, ) keerake kaks mutrit nr. 10 võtmega lahti ja seejärel jätkake keeramist käega,)
võtke tule pistik lahti, )
võtke tuli ettevaatlikult välja, seda
väljapoole tõmmates,
) eemaldage vahtkummist tihend,)
võtke kaks väikest pistikut lahti,)
lükake kaks naga laiali ja eemaldage lambipesa,)
keerake pirni veerandpöörde võrra ja
asendage uuega.
Ta
gasiasetamiseks toimige vastupidisesjärjekorras.
Kontrolli
ge, et tuli tagasiasetamisel õigestijuhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.

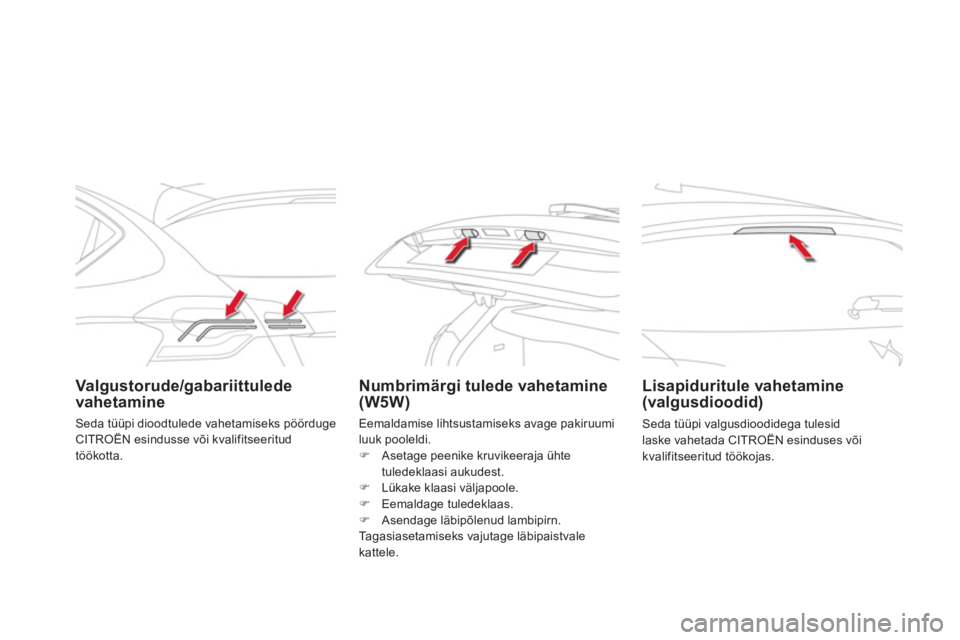

Valgustorude/gabariittulede vahetamine Numbrimärgi tulede vahetamine(W5W)

Lisapiduritule vahetamine(valgusdioodid)

Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Seda tüüpi dioodtulede vahetamiseks pöörduge CITROËN esindusse või kvalifitseeritudtöökotta.
Eemaldamise lihtsustamiseks avage pakiruumiluuk pooleldi. ) Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest. ) Lükake klaasi väljapoole.)
Eemaldage tuledeklaas.)
Asendage läbipõlenud lambipirn.
Tagasiasetamiseks vajutage läbipaistvale kattele.

265
Praktiline informatsioon



















Kaitsme vahetamine
Kaitsmete eemaldamise näpitsad asuvad armatuurlaua kaitsmekarbi kaane küljes.
Juurdepääsuks :) võtke kaas lahti, tõmmates ülaosast
paremalt ja seejärel vasakult poolt,) eemaldage kaas täielikult ja pöörake
tagurpidi,
Juurdepääs tööriistadele
) võtke lahti alus, mille tagaküljel onnäpitsad.

Udutulede vahetamine

Neid pirne vahetatakse tagumise kaitserauajuurest väljastpoolt :)viige käsi kaitseraua alla,)keerake lambipesa veerand pööret jaeemaldage see, )keerake pirni veerand pööret ja vahetagesee uue vastu.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras.
Ärge puudutage katalüsaatorit ;te võite end põletada, kui vahetate pirni vahetult pärast süüte väljalülitamist.

Elektriliste lisaseadmete paigaldamine

Teie sõiduki elektrisüsteem on ettenähtud töötamiseks sõiduki standard-või lisavarustusega. Enne muu varustuse või elektrilistelisaseadmete paigaldamist sõidukisse tuleb pöörduda CITROËN esindusse või kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutustselliste lisaseadmete paigaldamisest tekkinud rikete eest, mida ei toodete ega soovitata CITROËN poolt ;sama kehtib lubatud lisaseadmete valest (eeskirjadele mittevastavast)paigaldamisest tekkinud rikete korral, eriti, kui seadmete voolutarbimine kokku ületab 10 milliamprit.

Enne kaitsme vahetamist tuleb : )teha kindlaks kaitsme läbipõlemise põhjus, )lülitada välja kõik elektriseadmed,)peatada sõiduk ja lülitada süüde välja, )leida vigane kaitse järgmistel lehekülgedel
olevate tabelite ja skeemide abil.
Kaitsme vahetamine
ÕigeVale
Kui vahetate kaitsme, mida antud tabelis ei ole, võib see põhjustadatõsiseid häireid sõiduki töös. PöördugeCITROËN esindusse või kvalifitseeritudtöökotta. N
äpitsadKaitsme juures tööde teostamiseks tulebkindlasti : )kasutada kaitsme eemaldamiseksspetsiaalseid näpitsaid ja kontrollida,
kas kaitse on läbi põlenud, )asendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega (sama värvi) ; erinev kaitse võib põhjustadarikkeid (tuleoht). Kui rike kordub kohe pärast kaitsme
vahetamist, laske elektrisüsteemid CITROËN
esinduses või kvalifitseeritud töökojas üle
kontrollida.

267
Praktiline informatsioon
Armatuurlauas asuv
kaitsmekar
p
Kaitsmekarbid asuvad armatuurlaua allosas(vasakul).
Juurdepääs kaitsmetele
)
Vt. ptk. "Juurepääs tööriistadele".

Kaitsmekarp 1
KaitsmeN°VoolutugevusFunk tsioonid
F8
3 A Alarmi sireen, alarmi ar vuti.
F13 10 A
Sigaretisüütaja.
F1410 A
Pakiruumi 12 V pistikupesa.
F1
63 A Suure universaalse panipaiga valgustus, tagumised
kohtvalgustud, kindalaeka valgustus.
F17
3 A Päikesesirmi valgustus, esimesed kohtvalgustid.
F2
815 A Autoraadio, autoraadio järelpaigaldusena.
F3
020 A Tagaklaasipuhasti.
F32 10 A
Hi-Fi v
õimendi.
Kaitsmekarp 2
Kaitsme N°VoolutugevusFunk tsioon
F3
615A 12 V pistikupesa tagaosas.
F
37- Vaba.
F38
- Vaba.
F3
9 -
Vaba.
F4
025 A
230 V/50 Hz pistikupesa.
Kaitsmete tabel

269Praktiline informatsioon
Kaitsmekarp asub mootoriruumis aku lähedal (vasakul).
Juurdepääs kaitsmetele
)
Avage kaas.
)
Vahet age kaitse (vt. vastavast peatükist).)
Pärast kaitsme vahetamist sulgege kaitsmekarbi kaas hoolikalt, et tagada
hermeetilisust.


Mootoriruumis asuv
kaitsmekar
p

Kaitsme N°VoolutugevusFunk tsioon
F1
930 A
Esiklaasipuhasti suur/madal kiirus.
F20 15 A
Esi- ja tagaklaasipesuri pump.
F2120 A Tuledepesuri pump.
F2215 A
Helisignaal.
F2
315 A
Parem kaugtuli.
F2
415 A
Vasak kaugtuli.
F275 A Vasak lähituli.
F2
85 A Parem lähituli.
Kaitsmete tabel
