2013 CITROEN C4 AIRCROSS Instructieboekjes (in Dutch)

183
7
Praktische informatie
Druk het knipperlicht naar achteren om het los te maken. )Neem de stekker van het zijknipperlicht los.
)Ver vang de knipperlichtunit.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar bij het CITROËN-netwerk of een gekwalificeerde
werkplaats

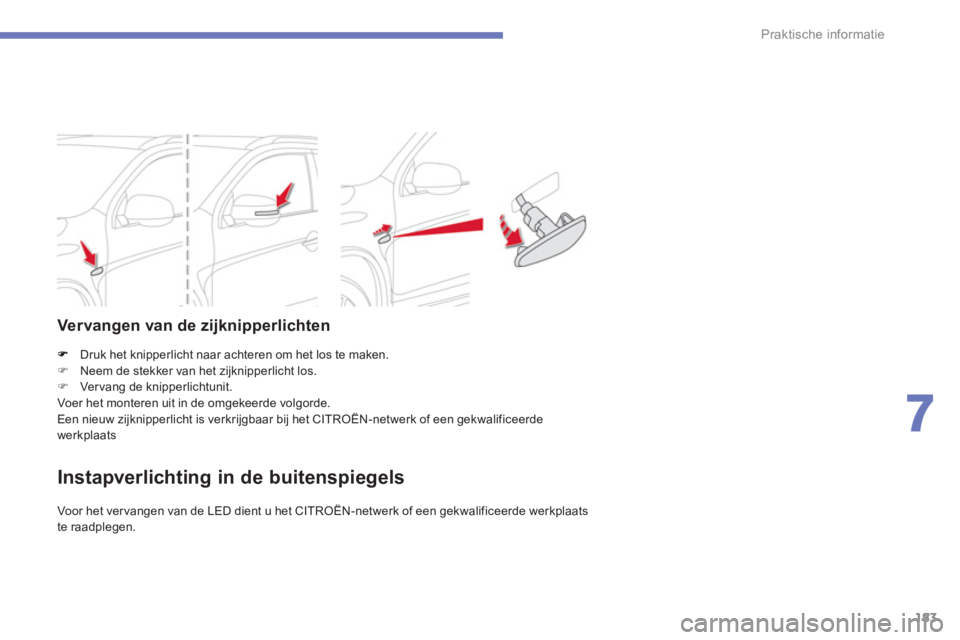

Vervangen van de zijknipperlichten
Instapverlichting in de buitenspiegels

Voor het ver vangen van de LED dient u het CITROËN-netwerk of een gekwalificeerde werkplaats
te raadplegen.

184
Praktische informatie
1.Derde remlicht (leds).2.Kentekenplaatverlichting (W5W-5W).3.Mistachterlicht (W21W-21W).4.Achteruitrijlicht (W16W-16W).5.Richtingaanwijzers (W Y21W-21W).6.Parkeerlicht/remlicht (W21-5W).

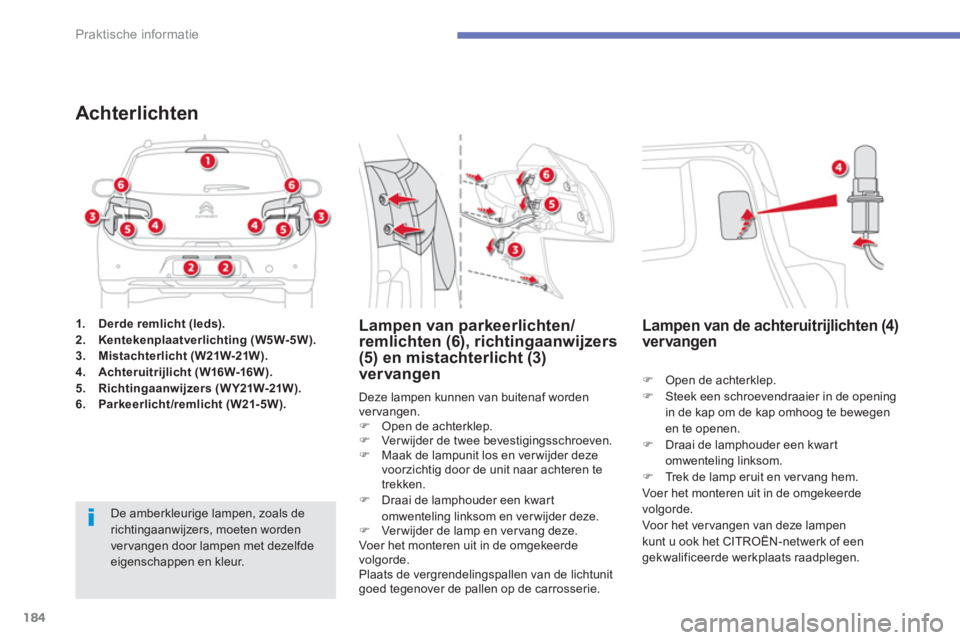

Achterlichten
De amberkleurige lampen, zoals de richtingaanwijzers, moeten wordenver vangen door lampen met dezelfdeeigenschappen en kleur. Deze lampen kunnen van buitena
f worden
vervangen.) Open de achterklep.)
Verwijder de twee bevestigingsschroeven. )
Maak de lampunit los en verwijder deze
voorzichtig door de unit naar achteren te
trekken. ) Draai de lamphouder een kwartomwenteling linksom en ver wijder deze. )
Ver wijder de lamp en ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Plaats de vergrendelingspallen van de lichtunit
goed tegenover de pallen op de carrosserie.

Lampen van parkeerlichten/remlichten (6), richtingaanwijzers(5) en mistachterlicht (3) vervangen)Open de achterklep. )Steek een schroevendraaier in de openingin de kap om de kap omhoog te bewegenen te openen.
)Draai de lamphouder een kwar t
omwenteling linksom. )Trek de lamp eruit en ver vang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het ver vangen van deze lampen
kunt u ook het CITROËN-netwerk of een gekwalificeerde werkplaats raadplegen.
Lampen van de achteruitrijlichten (4)vervangen

185
7
Praktische informatie
Vervangen van de
kentekenplaatverlichting (2)
)Duw het lampglas naar links en ver volgens
omlaag.
)Draai de lamphouder een kwar t
omwenteling linksom en ver wijder hem
ver volgens.)Ver wijder de defecte gloeilamp en vervang hem.
Voer om de gloeilamp te monteren dehandelingen in de omgekeerde volgorde uit endruk ver volgens het lampglas vast in de houder.
Derde remlicht (leds) (1)
Raadpleeg het CITROËN-netwerk of eengekwalificeerde werkplaats voor het vervangen
van dit type verlichting.

186
Praktische informatie



















Zekeringen vervangen
De speciale tang voor het ver wijderen van
zekeringen en de reservezekeringen bevinden
zich in de zekeringkast in de motorruimte.
To egang:)Open de motorkap (zie "Controles").
)Maak het deksel los en verwijder dit.)Haal de tang eruit. )Sluit het deksel zorgvuldig om ervoor tezorgen dat de zekeringkast goed afgedicht
wordt.
To egang tot het gereedschap
Voordat u een zekering ver vangt, dient u eerstde oorzaak van de storing op te sporen en te(laten) verhelpen.)
Controleer of het contact in de stand" LOCK" staat of dat de stand van de auto "OFF" is.)
Traceer de defecte zekering door degeleidende draad te bekijken.)
Gebruik de speciale tang om de zekeringuit de houder te nemen. )
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte. ) Controleer of het getal op de zekeringkast en de stroomsterkte op de zekering overeenkomen met de waarden in deonderstaande tabel.

Vervangen van een zekering

Goed Defect


CITROËN is niet verantwoordelijk voor kosten die voortvloeien uit het verhelpen van storingen veroorzaaktdoor het monteren van extraaccessoires die niet door CITROËN aanbevolen en geleverd worden of door voorzieningen die niet volgensde voorschriften van de fabrikant zijngemonteerd. Dit geldt met name voor apparatuur met een stroomverbruik vanmeer dan 10 milliampère.


Bij het ontwerp van het elektrische circuit vanuw auto is reeds rekening gehouden met de montage van zowel de standaarduitrustingals eventuele opties.
Raadpleeg het CITROËN-netwerk of eengekwalificeerde werkplaats voordat u andereelektrische voorzieningen of accessoires in de auto monteert of laat installeren.


Het vervangen van een zekering die niet in de tabellen hierna genoemd wordt, kantot een ernstige storing in uw auto leiden. Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.

187
7
Praktische informatie

Zekeringen dashboard

De zekeringkast bevindt zich in het onderste
deel van het dashboard (aan de linkerkant).

To egang tot de zekeringen
)Maak het deksel los en ver wijder het deksel
volledig door dit naar u toe te trekken,
ZekeringAmpèreFuncties
1*30 A
Aanjager interieur.
2 15 A
Remlichten, derde remlicht.
310 A Mistachterlichten.
430 A
Ruitenwissers vóór, ruitensproeier.
620 A
Centrale vergrendeling, elektrisch verstelbare buitenspiegels.
7 15 A
Audios
ysteem, telematica, USB-module, handsfree set.
87, 5 A
Sleutel met afstandbediening, elektronische eenheid airconditioning,
instrumentenpaneel, elektrisch bedienbare ruiten, regen-/
lichtsensoren, alarm, rij schakelaars, bediening op de stuurkolom.
915 A
Ver lichting interieur en instrumentenpaneel.
1015 A
Alarmknipperlichten.
1115 A Ruitenwisser achter.
12 7,5
A Instrumentenpaneel, multifunctioneel display, parkeerhulp, stoelverwarming, achterruitver warming, elektrisch bedienbaar zonnescherm, automatische koplampverstelling.
1
315 A
Aansteker, 12V-aansluiting.
1520 A
Elektrisch bedienbaar zonnescherm.
1
610 A Buitenspiegels, autoradio.

188
Praktische informatie
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Allewerkzaamheden aan de hoofdzekeringen dienen door het CITROËN-netwerk of een gekwalificeerde werkplaats te worden uitgevoerd.

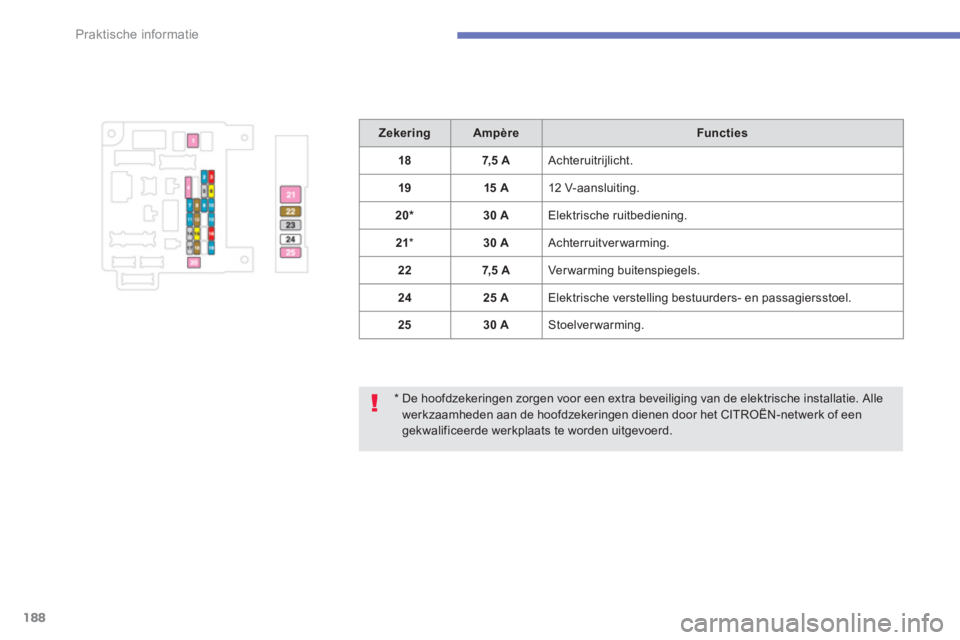

ZekeringAmpèreFuncties
187,5 A
Achteruitrijlicht.
1
915 A 12 V-aansluiting.
20*30 A Elektrische ruitbediening.
21*30 A Achterruitverwarming.
227,5 A
Ver war ming buitenspiegels.
2
425 A
Elektrische verstelling bestuurders- en passagiersstoel.
2
530 A Stoelverwarming.

189
7
Praktische informatie

Zekeringen in de
motorruimte

Toegang tot de zekeringen
)Maak het deksel los en verwijder dit
volledig.
ZekeringAmpèreFuncties
115 A
Mistlampen vóór.
410 A Claxon.
57,5
A Dynamo
620 A Koplampsproeiers.
7 10 A
Airconditionin
g.
920 A
Alarm.
1015 A
Ruitenwisserver warming.
11- Niet gebruikt.
12-
Niet gebruikt. De zekerin
gkast bevindt zich in de motorruimte (linkerzijde).

190
Praktische informatie

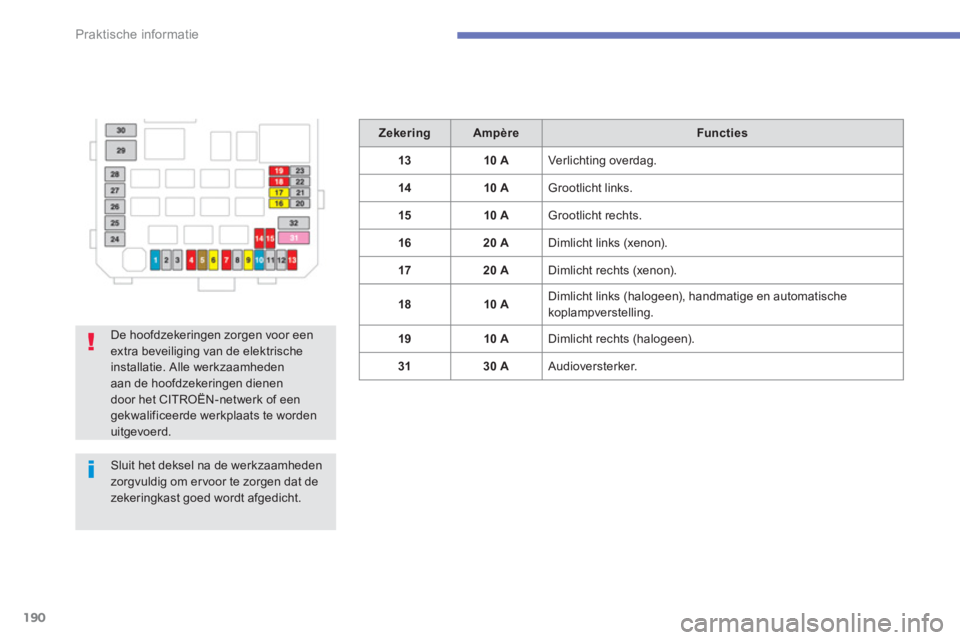

ZekeringAmpèreFuncties
1
310 A
Ver lichting overdag.
14 10 A Grootlicht links.
1510 A Grootlicht rechts.
1
620 A Dimlicht links (xenon).
1
720 A Dimlicht rechts (xenon).
1810 A Dimlicht links (halogeen), handmatige en automatische koplampverstelling.
1
910 A
Dimlicht rechts (halogeen).
3130 A Audioversterker.


De hoofdzekeringen zorgen voor eenextra beveiliging van de elektrische installatie. Alle werkzaamheden aan de hoofdzekeringen dienendoor het CITROËN-netwerk of eengekwalificeerde werkplaats te worden
uitgevoerd.

Sluit het deksel na de werkzaamhedenzorgvuldig om ervoor te zorgen dat dezekeringkast goed wordt afgedicht.
