2013 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

183
7
Praktische Tipps


)

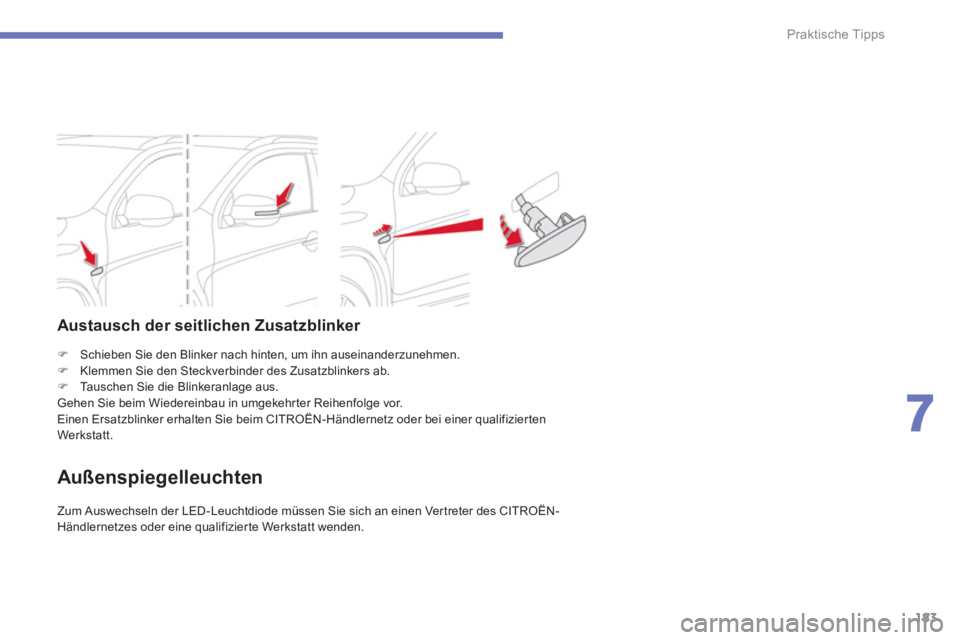

Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.

)
Klemmen Sie den Steckverbinder des Zusatzblinkers ab.

)
Tauschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-Händlernetz oder bei einer qualifizierten
Werkstatt.












Austausch der seitlichen Zusatzblinker







Außenspiegelleuchten

Zum Auswechseln der LED-Leuchtdiode müssen Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt wenden.

184
Praktische Tipps

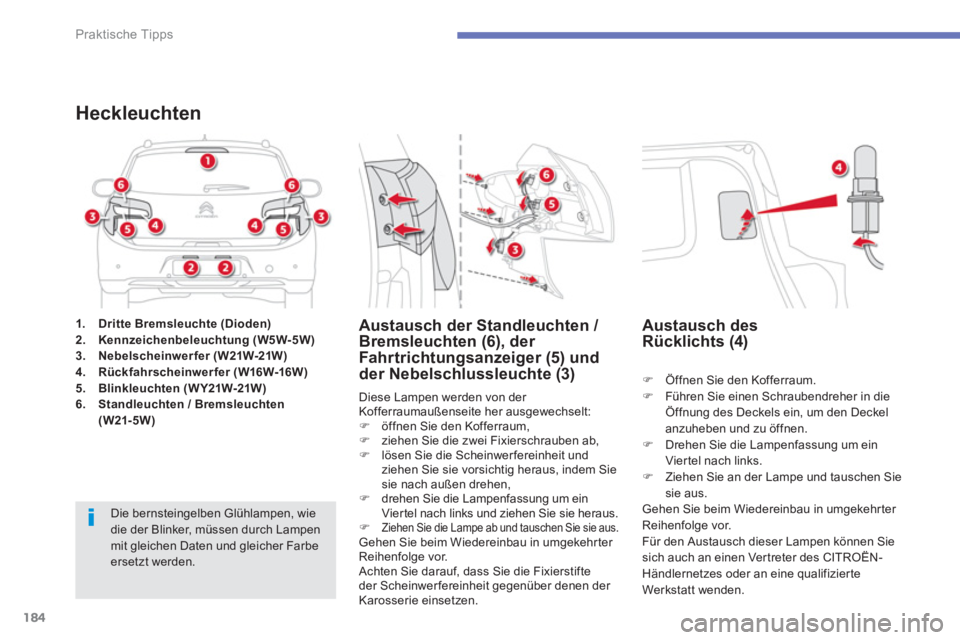

1.Dritte Bremsleuchte(Dioden)2.Kennzeichenbeleuchtung (W5W-5W)3.Nebelscheinwerfer (W21W-21W)4.Rückfahrscheinwerfer (W16W-16W)5.Blinkleuchten (W Y21W-21W)6.Standleuchten / Bremsleuchten (W21-5W)
Heckleuchten
Die bernsteingelben Glühlampen, wiedie der Blinker, müssen durch Lampen mit gleichen Daten und gleicher Farbe ersetzt werden.
Diese Lampen werden von der
Kofferraumaußenseite her ausgewechselt:)

185
7
Praktische Tipps

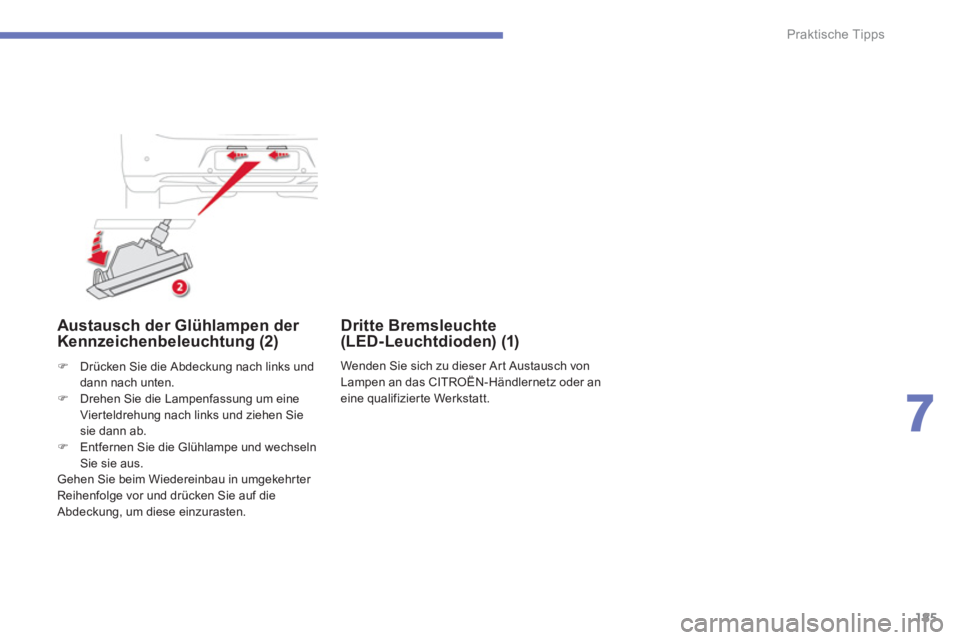

Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)



)
Drücken Sie die Abdeckung nach links und
dann nach unten.

)
Drehen Sie die Lampenfassung um eine
Vier teldrehung nach links und ziehen Sie
sie dann ab.

)
Entfernen Sie die Glühlampe und wechseln
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor und drücken Sie auf die
Abdeckung, um diese einzurasten.
















Dritte Bremsleuchte
(LED-Leuchtdioden) (1)
Wenden Sie sich zu dieser Art Austausch von
Lampen an das CITROËN-Händlernetz oder an
eine qualifizierte Werkstatt.

186
Praktische Tipps

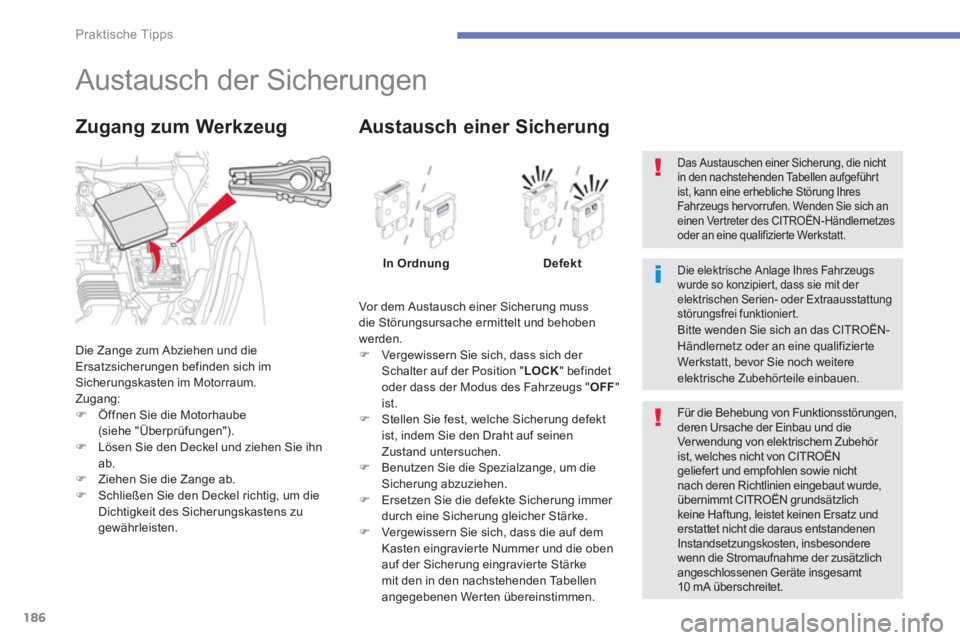

Austausch der Sicherungen
Die Zange zum Abziehen und die Ersatzsicherungen befinden sich imSicherungskasten im Motorraum.
Zugang:)

187
7
Praktische Tipps

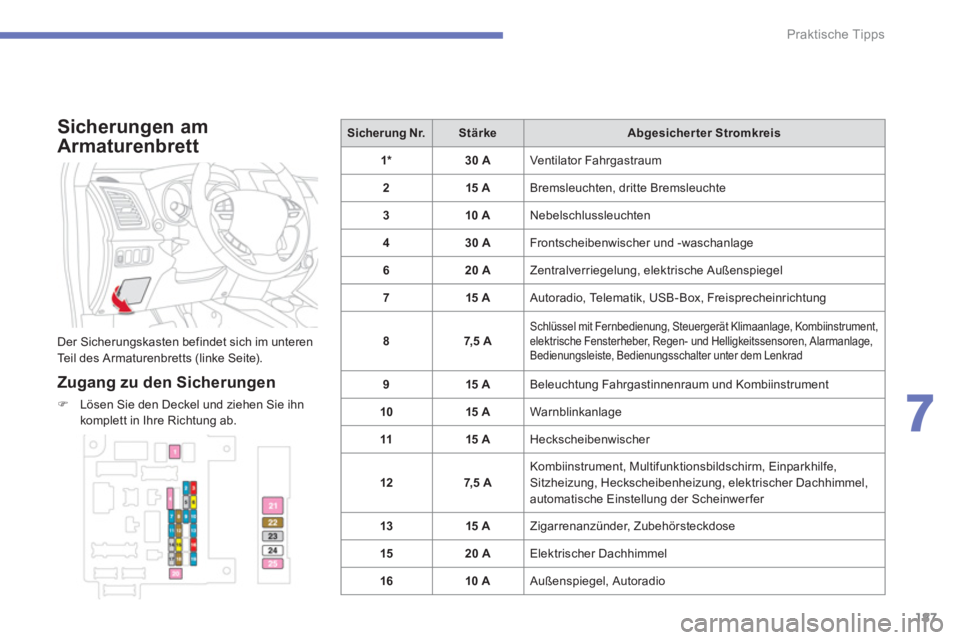

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (linke Seite).

Zugang zu den Sicherungen
)Lösen Sie den Deckel und ziehen Sie ihn
komplett in Ihre Richtung ab.
Sicherung Nr.StärkeAbgesicherter Stromkreis
1
*30 A Ventilator Fahrgastraum
2 15 A
Bremsleuchten, dritte Bremsleuchte
310 A Nebelschlussleuchten
430 A Frontscheibenwischer und -waschanlage
620 A
Zentralverriegelung, elektrische Außenspiegel
7 15 A
Autoradio, Telematik, USB-Box, Freisprecheinrichtun
g
87, 5 A
Schlüssel mit Fernbedienung, Steuergerät Klimaanlage, Kombiinstrument,elektrische Fensterheber, Regen- und Helligkeitssensoren, Alarmanlage,
Bedienungsleiste, Bedienungsschalter unter dem Lenkrad
915 A
Beleuchtung Fahrgastinnenraum und Kombiinstrument
1015 A
Warnblinkanlage
1115 A Heckscheibenwischer
12 7,5
A Kombiinstrument, Multifunktionsbildschirm, Einparkhilfe,Sitzheizung, Heckscheibenheizung, elektrischer Dachhimmel,
automatische Einstellung der Scheinwer fer
1
315 A
Zigarrenanzünder, Zubehörsteckdose
1520 A
Elektrischer Dachhimmel
1
610 A
Außenspiegel, Autoradio

188
Praktische Tipps
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt durchgeführt werden.
Sicherung Nr.StärkeAbgesicherter Stromkreis
187,5 A
Rückfahrscheinwerfer
1
915 A Steckdose für Zubehör
20*30 A Bedienungsschalter elektrische Fensterheber
21*30 A Heckscheibenheizung
227,5 A
Beschlagentfernung für die Außenspiegel
2
425 A
Elektrische Verstellung Fahrer- und Beifahrersitz
2
530 A Sitzheizung

189
7
Praktische Tipps

Sicherungen im Motorraum


Zugang zu den Sicherungen
)Lösen Sie den Deckel und ziehen Sie ihn
vollständig ab.
Sicherung Nr.rStärkeAbgesicherter Stromkreis
115 A
Nebelscheinwerfer
410 A
Hupe
57.5
A Anlasser
620 A Scheinwerferwaschanlage
7 10 A
Klimaanla
ge
920 A
Alarmanlage
1015 A
Abtaufunktion Scheibenwischer
11- Nicht belegt
12-
Nicht belegt. Der Sicherun
gskasten befindet sich imMotorraum (linke Seite).

190
Praktische Tipps
Sicherung Nr.StärkeAbgesicherter Stromkreis
1
310 A
Tagesfahrlicht
14 10 A
Fernlicht links
1510 A Fernlicht rechts
1620 A
Abblendlicht links (Xenon)
1720 A
Abblendlicht rechts (Xenon)
1810 A Abblendlicht links (Halogen), manuelle und automatische
Leuchtweitenverstellung Scheinwerfer
1
910 A
Abblendlicht rechts (Halogen)
3130 A Audio-Verstärker


Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichenReparaturarbeiten müssen von einemVertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt durchgeführt werden.


Um nach dem Eingriff die Dichtigkeit des Sicherungskastens zu gewährleisten, schließen Sie denDeckel sorgfältig.
