2013 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

87
3
Bordkomfort

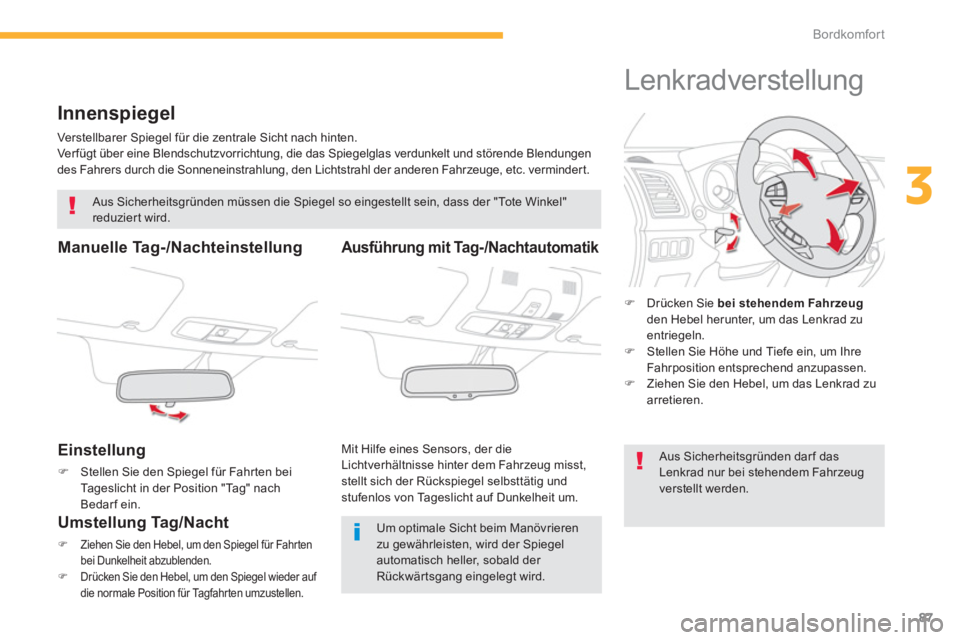

Innenspiegel

Ver stellbarer Spiegel für die zentrale Sicht nach hinten.
Verfügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. vermindert.


Manuelle Tag-/Nachteinstellung

Einstellung
)
Stellen Sie den Spiegel für Fahr ten bei Tageslicht in der Position "Tag" nach
Bedarf ein.
Aus Sicherheitsgründen müssen die Spiegel so eingestellt sein, dass der "Tote Winkel" reduziert wird.

Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.



Umstellung Tag/Nacht



)
Ziehen Sie den Hebel, um den Spiegel für Fahrten
bei Dunkelheit abzublenden.

)
Drücken Sie den Hebel, um den Spiegel wieder auf
die normale Position für Tagfahrten umzustellen.










Ausführung mit Tag-/Nachtautomatik

Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um.








Lenkradverstellung




)
Drücken Sie bei stehendem Fahrzeug

den Hebel herunter, um das Lenkrad zu
entriegeln.

)
Stellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.

)
Ziehen Sie den Hebel, um das Lenkrad zu
arretieren.
Aus Sicherheitsgründen dar f das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.

88
Bordkomfort








Belüftung


Lufteinlass

Die im Fahrzeuginnenraum zirkulierende
Luft wird gefilter t. Es handelt sich dabei
entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder um
Innenluft, die umgewälzt wird.


Aufbereitung der Luft

Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere, je nachdem, welche
Einstellungen der Fahrer vorgenommen hat:


- direkt (bei geöffnetem Frischlufteinlass),

- über den Heizkreislauf
(bei eingeschalteter Heizung),

- über ein Kühlsystem
(bei eingeschalteter Klimaanlage).



Bedienfeld

Die Regler des Belüftungssystems befinden
sich im Bedienfeld A
an der Mittelkonsole.

1.
Düsen zum Abtauen und Abtrocknen der
Windschutzscheibe

2.
Düsen zum Abtauen und Abtrocknen der
vorderen Seitenscheiben

3.
Seitliche verschließbare und verstellbare
Belüftungsdüsen

4.
Mittlere verschließbare und verstellbare
Belüftungsdüsen
5.
Luftaustritte im vorderen Fußraum

6.
Luftaustritte im hinteren Fußraum

7.
Te m p e r a t u r s e n s o r

8.
Helligkeits- / Regensensor



Luftverteilung

89
3
Bordkomfort

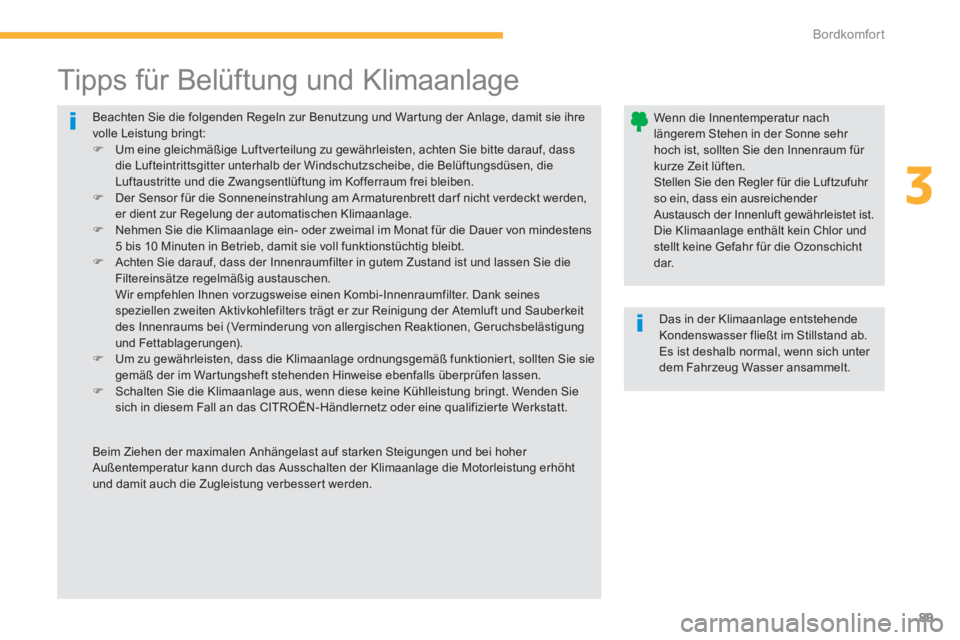

Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihrevolle Leistung bringt: )
Um eine gleichm

90
Bordkomfort

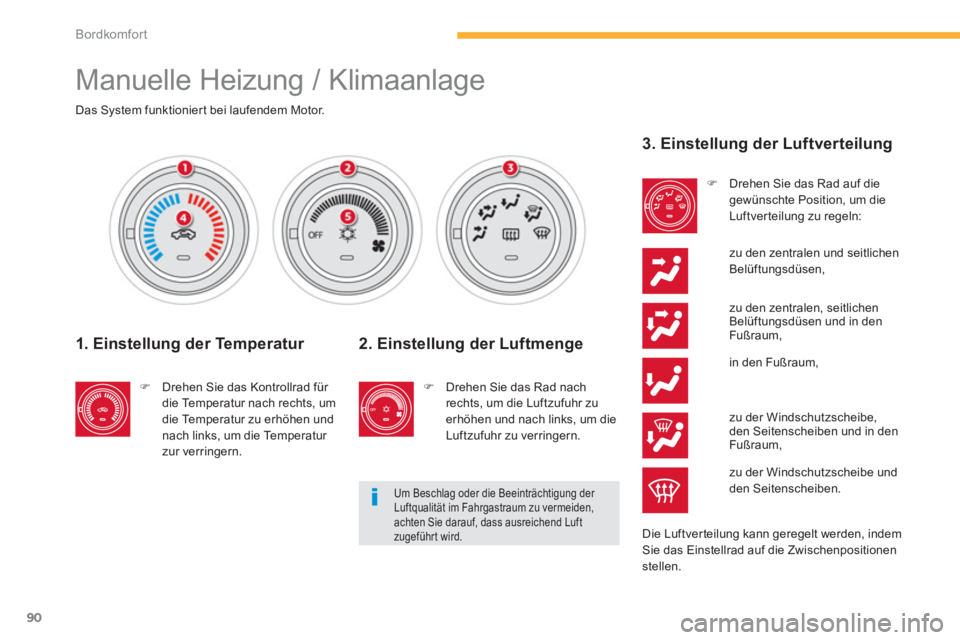

Manuelle Heizung / Klimaanlage












Das System funktionier t bei laufendem Motor.



1. Einstellung der Temperatur



)
Drehen Sie das Kontrollrad für
die Temperatur nach rechts, um
die Temperatur zu erhöhen und
nach links, um die Temperatur
zur verringern.



Um Beschlag oder die Beeinträchtigung der
Luftqualität im Fahrgastraum zu vermeiden,
achten Sie darauf, dass ausreichend Luft
zugeführt wird.


3. Einstellung der Luftverteilung



)
Drehen Sie das Rad auf die
gewünschte Position, um die
Luftverteilung zu regeln:
zu den zentralen und seitlichen
Belüftungsdüsen,
Die Luftverteilung kann geregelt werden, indem
Sie das Einstellrad auf die Zwischenpositionen
stellen.


2. Einstellung der Luftmenge



)
Drehen Sie das Rad nach
rechts, um die Luftzufuhr zu
erhöhen und nach links, um die
Luftzufuhr zu verringern.
zu den zentralen, seitlichen
Belüftungsdüsen und in den
Fußraum,
in den Fußraum,
zu der Windschutzscheibe,
den Seitenscheiben und in den
Fußraum,
zu der Windschutzscheibe und
den Seitenscheiben.

91
3
Bordkomfort

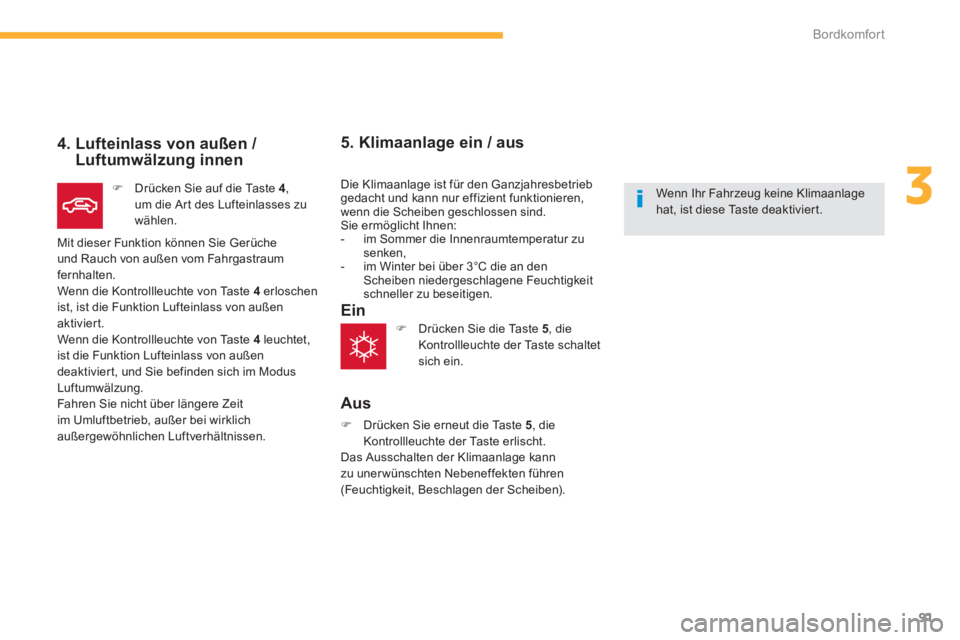

4. Lufteinlass von außen /
Luftumwälzung innen


)
Drücken Sie auf die Taste 4
,
um die Ar t des Lufteinlasses zu
wählen.
Mit dieser Funktion können Sie Gerüche
und Rauch von außen vom Fahrgastraum
fernhalten.
Wenn die Kontrollleuchte von Taste 4
erloschen
ist, ist die Funktion Lufteinlass von außen
aktiviert.
Wenn die Kontrollleuchte von Taste 4
leuchtet,
ist die Funktion Lufteinlass von außen
deaktivier t, und Sie befinden sich im Modus
Luftumwälzung.
Fahren Sie nicht über längere Zeit
im Umluftbetrieb, außer bei wirklich
außergewöhnlichen Luftverhältnissen.
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren,
wenn die Scheiben geschlossen sind.
Sie ermöglicht Ihnen:


- im Sommer die Innenraumtemperatur zu
senken,

- im Winter bei über 3°C die an den
Scheiben niedergeschlagene Feuchtigkeit
schneller zu beseitigen.




5. Klimaanlage ein / aus

Ein

Aus



)
Drücken Sie erneut die Taste 5
, die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann
zu uner wünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben).
Wenn Ihr Fahrzeug keine Klimaanlage
hat, ist diese Taste deaktivier t.



)
Drücken Sie die Taste 5
, die
Kontrollleuchte der Taste schaltet
sich ein.

92
Bordkomfort

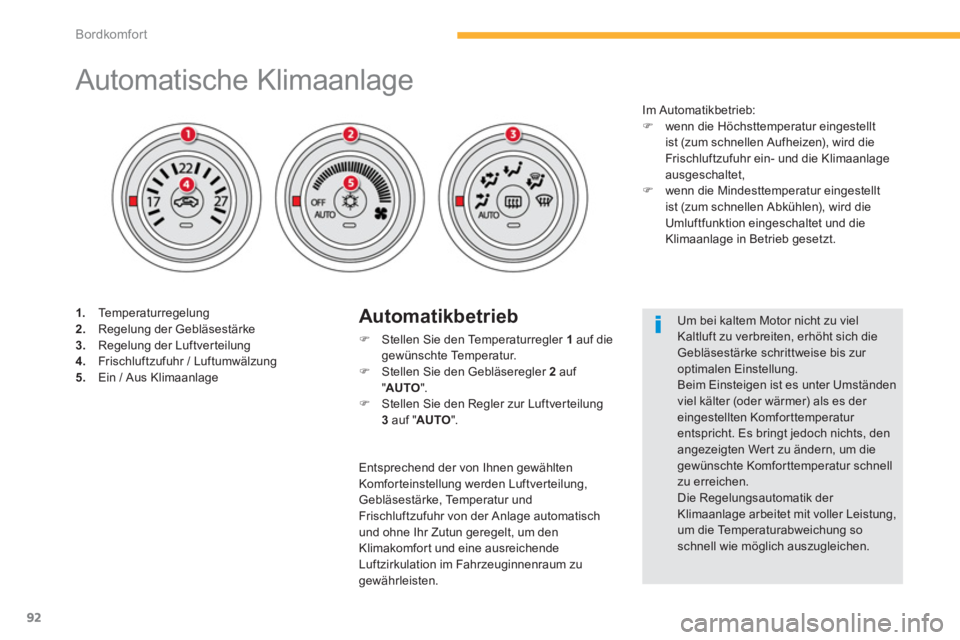

Automatische Klimaanlage



1.
Temperaturregelung

2.
Regelung der Gebläsestärke

3.
Regelung der Luftverteilung

4.
Frischluftzufuhr / Luftumwälzung

5.
Ein / Aus Klimaanlage

Automatikbetrieb



)
Stellen Sie den Temperaturregler 1
auf die
gewünschte Temperatur.

)
Stellen Sie den Gebläseregler 2
auf
" AUTO
".

)
Stellen Sie den Regler zur Luftverteilung
3
auf " AUTO
".
Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erhöht sich die
Gebläsestärke schrittweise bis zur
optimalen Einstellung.
Beim Einsteigen ist es unter Umständen
viel kälter (oder wärmer) als es der
eingestellten Komforttemperatur
entspricht. Es bringt jedoch nichts, den
angezeigten Wert zu ändern, um die
gewünschte Komforttemperatur schnell
zu erreichen.
Die Regelungsautomatik der
Klimaanlage arbeitet mit voller Leistung,
um die Temperaturabweichung so
schnell wie möglich auszugleichen.
Im Automatikbetrieb:


)
wenn die Höchsttemperatur eingestellt
ist (zum schnellen Aufheizen), wird die
Frischluftzufuhr ein- und die Klimaanlage
ausgeschaltet,

)
wenn die Mindesttemperatur eingestellt
ist (zum schnellen Abkühlen), wird die
Umluftfunktion eingeschaltet und die
Klimaanlage in Betrieb gesetzt.
Entsprechend der von Ihnen gewählten
Komforteinstellung werden Luftverteilung,
Gebläsestärke, Temperatur und
Frischluftzufuhr von der Anlage automatisch
und ohne Ihr Zutun geregelt, um den
Klimakomfort und eine ausreichende
Luftzirkulation im Fahrzeuginnenraum zu
gewährleisten.

93
3
Bordkomfort

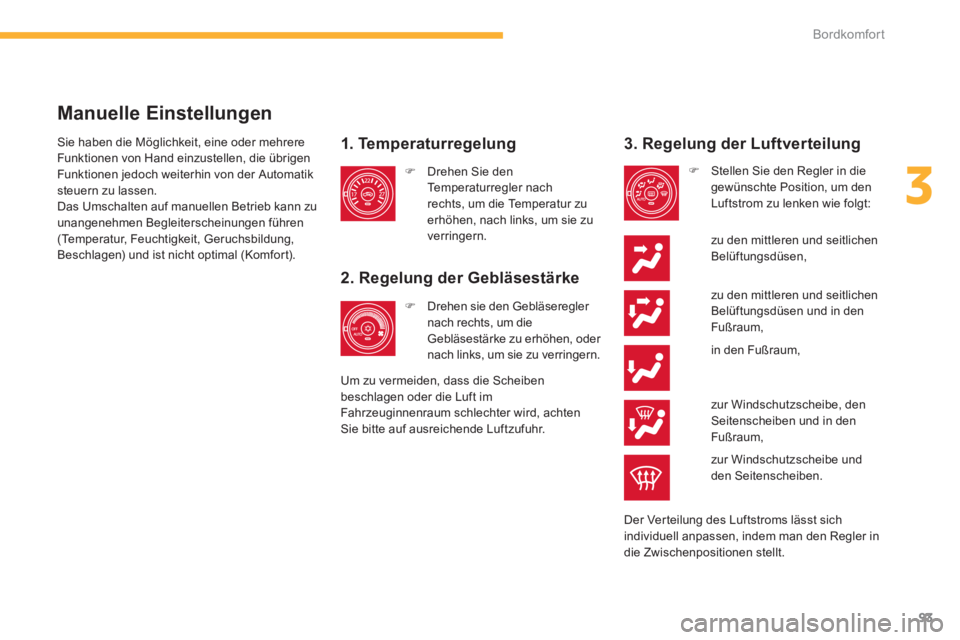

Manuelle Einstellungen


1. Temperatur regelung

2. Regelung der Gebläsestärke
zu den mittleren und seitlichen
Belüftungsdüsen und in den
Fußraum,

)
Drehen Sie den
Temperaturregler nach
rechts, um die Temperatur zu
erhöhen, nach links, um sie zu
verringern.



)
Drehen sie den Gebläseregler
nach rechts, um die
Gebläsestärke zu erhöhen, oder
nach links, um sie zu verringern.
Um zu vermeiden, dass die Scheiben
beschlagen oder die Luft im
Fahrzeuginnenraum schlechter wird, achten
Sie bitte auf ausreichende Luftzufuhr.


3. Regelung der Luftverteilung



)
Stellen Sie den Regler in die
gewünschte Position, um den
Luftstrom zu lenken wie folgt:
zu den mittleren und seitlichen
Belüftungsdüsen,
in den Fußraum,
zur Windschutzscheibe, den
Seitenscheiben und in den
Fußraum,
zur Windschutzscheibe und
den Seitenscheiben.
Der Ver teilung des Luftstroms lässt sich
individuell anpassen, indem man den Regler in
die Zwischenpositionen stellt. Sie haben die Möglichkeit, eine oder mehrere
Funktionen von Hand einzustellen, die übrigen
Funktionen jedoch weiterhin von der Automatik
steuern zu lassen.
Das Umschalten auf manuellen Betrieb kann zu
unangenehmen Begleiterscheinungen führen
(Temperatur, Feuchtigkeit, Geruchsbildung,
Beschlagen) und ist nicht optimal (Komfort).

94
Bordkomfort

Individuelle Einstellung der
Funktion Frischluftzufuhr /
Umwälzung der Innenluft
Diese Funktion wird automatisch geregelt. Sie
können die Automatik jedoch ausschalten,
wenn Sie den Frischluftmodus jederzeit ändern
möchten.


Wechsel des Betriebszustands

Halten Sie die Taste Frischluftzufuhr /
Umwälzung der Innenluft mindestens
10 Sekunden lang gedrückt.
Der Wechsel des Betriebszustands von
aktiv auf inaktiv wird durch drei Pieptöne
und dreimaliges Blinken der Kontrollleuchte
angezeigt.
Der Wechsel des Betriebszustands von
inaktiv auf aktiv wird durch zwei Pieptöne
und zweimaliges Blinken der Kontrollleuchte
angezeigt.


Steuerungsautomatik aktiv

Wenn der Regler für die Luftverteilung und der
Gebläseregler auf "AUTO" stehen, wird auch
die Funktion Frischluftzufuhr / Umwälzung der
Innenluft automatisch gesteuer t.


Steuerungsautomatik inaktiv

Auch wenn der Regler für die Luftverteilung
und der Gebläseregler auf "AUTO" stehen, wird
die Funktion Frischluftzufuhr / Umwälzung der
Innenluft nicht mehr automatisch gesteuer t.
Die vorgenommenen Einstellungen werden
auch nach dem Ausschalten der Zündung
beibehalten.


4. Frischluftzufuhr / Umwälzung
der Innenluft
Mit dieser Funktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung
von außen abschirmen.


)
Drücken Sie die Taste 4
, um auf
Frischluftzufuhr zu schalten.
Wenn die Kontrollleuchte in der Taste 4
nicht
leuchtet, ist die Frischluftzufuhr eingeschaltet.
Wenn die Kontrollleuchte in der Taste
4
leuchtet, ist die Frischluftzufuhr aus- und die
Umluftfunktion eingeschaltet.
Fahren Sie nicht über längere Zeit
im Umluftbetrieb, außer bei wirklich
außergewöhnlichen Luftverhältnissen.
