2013 CITROEN BERLINGO MULTISPACE Návod na použití (in Czech)

PŘIPRAVENI k ODJEZD
U
22



Místo řidiče

Kontrolky

Při každém startování je prováděn kontrolní test, který se projeví rozsvícením série kontrolek. Kontrolky po chvíli
zhasnou. Když je motor v chodu, je rozsvícení nebo blikání kontrolky výstražným signálem. Tato první výstraha může být
doprovázena zvukovým signálem a hlášením na displeji.
Dbejte na takto podávané výstrahy.

Kontrolka

je

signalizuje

Řešení - akce



STOP

rozsvícená, ve
spojení s další
kontrolkou a
doprovázená
hlášením na
displeji. vážné závady, na které
upozorňují kontrolky
„Hladina brzdové kapaliny“,
„Tlak a teplota motorového
oleje“, „Teplota chladicí
kapaliny“, „Elektronický
rozdělovač brzdného
účinku“, „Posilovač řízení“,
„Detekce poklesu tlaku v
pneumatikách“.
Je nutno zastavit, zaparkovat a vypnout
zapalování. Nechte systém zkontrolovat v
servisní síti CITROËN nebo v jiném odborném
servisu.

Parkovací
brzda
/
Hladina
brzdové
kapaliny /
Rozdělovač
brzdného
účinku (REF)
rozsvícená.

zataženou nebo nedostatečně
uvolněnou parkovací brzdu.
Při uvolnění brzdy kontrolka zhasne.
rozsvícená. nedostatečnou hladinu
brzdové kapaliny. Dolijte okruh odpovídající kapalinou předepsanou
společností CITROËN.

stále rozsvícená
i přes správnou
hladinu kapaliny,
současně svítí
kontrolka ABS. závadu elektronického
rozdělovače brzdného
účinku.
Je nutno zastavit, zaparkovat a vypnout
zapalování.
Nechte systém zkontrolovat v
servisní síti CITROËN nebo v jiném odborném
servisu

.


Tlak a teplota
motorového
oleje
rozsvícená za
jízdy. nedostatečný tlak nebo
příliš vysokou teplotu. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Překontrolujte vizuálně
množství oleje. Kapitola 6, část „Hladiny náplní“.

stále rozsvícená,
i když je hladina
správná. vážnou závadu. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu .

32


Místo řidiče



Kontrolka

je

signalizuje

Řešení - akce





Teplota a
hladina
chladicí
kapaliny
rozsvícená a
ručička je v
červené zóně. abnormální zvýšení teploty. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Vizuálně zkontrolujte
množství.
blikající. pokles hladiny chladicí
kapaliny. Kapitola 6, část „Hladiny náplní“. Obraťte se
na servisní síť CITROËN nebo na jiný odborný
servis.


Service
dočasně
rozsvícená. malé závady nebo výstrahy. Prohlédněte si výpis výstrah na displeji nebo
na obrazovce. Pokud je Vaše vozidlo vybaveno
palubním počítačem nebo obrazovkou: viz
kapitola 9, část „Autorádio - Palubní počítač“.
Obraťte se na servisní síť CITROËN nebo na jiný
odborný servis. trvale
rozsvícená. vážné závady.



Nezapnutí
bezpečnostního
pásu řidiče

rozsvícená a
poté blikající. řidič nezapnul svůj
bezpečnostní pás. Přitáhněte pás přes sebe a zasuňte sponu do
zámku.
doprovázená
zvukovým
signálem, poté
stále svítí. řidič nemá při jízdě zapnutý
pás. Ověřte zapnutí zatažením za pás. Kapitola 4, část
„Bezpečnostní pásy“.



ECO
rozsvícená. Systém Stop & Start přepnul
motor do režimu STOP po
zastavení vozidla (červená
na křižovatce, zácpa, ...). Jakmile si přejete se rozjet, kontrolka zhasne a
motor se nastartuje v režimu START.
po několik
sekund
blikající, poté
zhasne. Režim STOP není
momentálně k dispozici.
nebo
Režim START se
automaticky spustil. Kapitola 2, část „Stop & Start“.

33
PŘIPRAVENI k ODJEZD
U
22



Místo řidiče


Kontrolka

je

signalizuje

Řešení - akce


Čelní / boční
airbag
blikající
nebo trvale
rozsvícená. závadu nafukovacího vaku. Nechte bezodkladně zkontrolovat systém v
servisní síti CITROËN nebo v jiném odborném
servisu. Kapitola 4, část „Nafukovací vaky“.

Neutralizace
čelního
airbagu
spolujezdce
rozsvícená. záměrnou deaktivaci tohoto
airbagu z důvodu montáže
dětské sedačky v poloze
zády ke směru jízdy. Kapitola 4, část „Nafukovací vaky - děti na
palubě“.

Minimální
zásoba paliva
rozsvícená
a ručička
palivoměru
je v červené
zóně. Při prvním rozsvícení zbývá
v nádrži přibližně 8 litrů
paliva, v závislosti na stylu
jízdy a typu motoru.
Abyste zabránili úplnému vyčerpání nádrže, doplňte palivo co
nejdříve.
Tato kontrolka se rozsvítí po každém zapnutí zapalování až
do chvíle, kdy bude do nádrže doplněno dostatečné množství
paliva.
Objem nádrže: přibližně 60 litrů.
Nikdy nejezděte až do úplného vypotřebování nádrže, může
to poškodit systém pro omezování emisí a vstřikovací systém.

blikající. vypnutí přívodu paliva po
velkém nárazu. Obnovte přívod paliva. Kapitola 6, část „Palivo“.


Systém
snižování
emisí škodlivin
EOBD
blikající
nebo trvale
rozsvícená. závadu systému. Hrozí nebezpečí poškození katalyzátoru. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu.

Dobíjení
akumulátoru
rozsvícená. závadu dobíjecího obvodu. Zkontrolujte svorky akumulátoru, … Kapitola 7,
část „Akumulátor“.
blikající. uspání aktivních funkcí
(úsporný režim). Kapitola 7, část „Akumulátor“.

trvale rozsvícená
i přes provedené
kontroly. vadný obvod, poruchu
zapalování nebo
vstřikování. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.

ABS
34


Místo řidiče


Kontrolka

je

signalizuje

Řešení - akce




Posilovač
řízení
rozsvícená. poruchu posilovače. U vozidla funguje klasické řízení bez posilovače.
Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.


Detekce
otevření
rozsvícená a
doprovázená
hlášením na
displeji. špatně zavřený vstup do
vozidla. Ověřte, že jsou všechny vstupy do vozidla
zavřené.



ABS
trvale
rozsvícená. poruchu protiblokovacího
systému kol. U vozidla funguje klasický brzdový systém.
Obraťte se na servisní síťCITROËN nebo na jiný
odborný servis.


ESC
blikající. spuštění regulační fáze
ASR nebo ESC. Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
Kapitola 4, část „Bezpečnost při řízení“.
trvale
rozsvícená. poruchu systému. Např.:
nedostatečně nahuštěné
pneumatiky. Např.: zkontrolujte tlak v pneumatikách. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu. (Snímač
rychlosti na kole, hydraulický blok, ...).
trvale rozsvícená
společně s
diodou tlačítka
(na palubní
desce).
záměrnou deaktivaci
provedenou řidičem. Činnost systému je vypnutá.
K opětné aktivaci dojde automaticky při
překročení rychlosti 50 km/h nebo po novém
stisknutí tlačítka (na palubní desce).

35
PŘIPRAVENI k ODJEZD
U
22

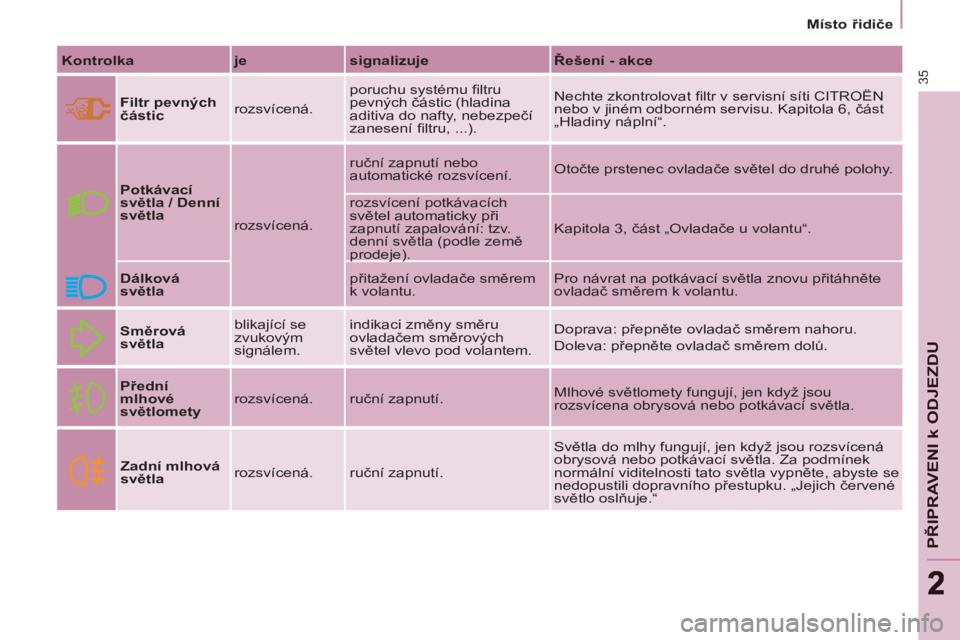

Místo řidiče


Kontrolka

je

signalizuje

Řešení - akce


Filtr pevných
částic
rozsvícená. poruchu systému fi ltru
pevných částic (hladina
aditiva do nafty, nebezpečí
zanesení fi ltru, ...). Nechte zkontrolovat fi ltr v servisní síti CITROËN
nebo v jiném odborném servisu. Kapitola 6, část
„Hladiny náplní“.

Potkávací
světla / Denní
světla

rozsvícená. ruční zapnutí nebo
automatické rozsvícení. Otočte prstenec ovladače světel do druhé polohy.
rozsvícení potkávacích
světel automaticky při
zapnutí zapalování: tzv.
denní světla (podle země
prodeje). Kapitola 3, část „Ovladače u volantu“.

Dálková
světla
přitažení ovladače směrem
k volantu. Pro návrat na potkávací světla znovu přitáhněte
ovladač směrem k volantu.

Směrová
světla
blikající se
zvukovým
signálem. indikaci změny směru
ovladačem směrových
světel vlevo pod volantem. Doprava: přepněte ovladač směrem nahoru.
Doleva: přepněte ovladač směrem dolů.

Přední
mlhové
světlomety
rozsvícená. ruční zapnutí. Mlhové světlomety fungují, jen když jsou
rozsvícena obrysová nebo potkávací světla.

Zadní mlhová
světla
rozsvícená. ruční zapnutí. Světla do mlhy fungují, jen když jsou rozsvícená
obrysová nebo potkávací světla. Za podmínek
normální viditelnosti tato svě
tla vypněte, abyste se
nedopustili dopravního přestupku. „Jejich červené
světlo oslňuje.“

36


Místo řidiče


Kontrolka na displeji

je

signalizuje

Řešení - akce




Regulátor
rychlosti
rozvícená. volbu režimu regulátoru. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.


Omezovač
rychlosti
rozvícená. volbu režimu omezovače. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.


Ukazatel
změny
rychlostního
stupně
rozvícená. doporučení nezávislé na
výbavě a hustotě silničního
provozu. Pro snížení spotřeby zařaďte u mechanické
převodovky vyšší rychlostní stupeň. Je na řidiči,
zda se podle doporučení zachová či nikoliv.



Žhavení
naftového
motoru
rozsvícená. meteorologické podmínky
vyžadující předžhavení. Před zapnutím startéru vyčkejte na zhasnutí
kontrolky.


Přítomnost
vody ve fi ltru
nafty
rozvícená a
doprovázená
hlášením na
displeji. vodu ve fi ltru nafty. Nechte bezodkladně vyčistit fi ltr v servisní síti
CITROËN nebo v jiném odborném servisu.
Kapitola 6, část „Kontroly“.
Podle země prodeje.



Klíč
symbolizující
údržbu
rozvícená. blížící se lhůtu pro
provedení údržby vozidla. Vyhledejte si seznam kontrol v Záruční a servisní
knížce. Nechte provést prohlídku vozidla v
servisní síti CITROËN nebo v jiném odborném
servisu.



Čas
blikající. seřizování hodin. Použijte levé tlačítko na přístrojové desce.
Kapitola 2, začátek části „Místo řidiče“.

37
PŘIPRAVENI k ODJEZD
U
22



Místo řidiče


PALIVOMĚR TEPLOTA CHLADICÍ KAPALINY


Ručička před červenou zónou

:

normální činnost.
Při ztížených provozních podmínkách
nebo za velmi teplého počasí se může
ručička přiblížit k červeným dílkům
stupnice.
Co je třeba udělat, jestliže ručička
přejde do červené zóny
:

Zpomalte nebo nechte motor běžet na
volnoběžné otáčky.

Co učinit, jestliže se rozsvítí
kontrolka

:



- okamžitě zastavte a vypněte
zapalování. Ventilátor chlazení
může ještě po určitou dobu běžet
(přibližně 10 minut),

- před ověřováním hladiny
chladicí kapaliny nechejte motor
vychladnout a v případě
potřeby
poté kapalinu doplňte.
Protože je chladicí okruh pod tlakem,
řiďte se následujícími pokyny, abyste
předešli nebezpečí popálení:


-
po zastavení motoru počkejte před
zahájením zásahu nejméně jednu
hodinu,

- povolte nejprve uzávěr o
1/4 otáčky, aby mohl klesnout tlak,

- po klesnutí tlaku zkontrolujte
hladinu v expanzní nádobce,

- v případě potřeby sejměte uzávěr
pro doplnění kapaliny.

Jestliže zůstane ručička v červené zóně,
nechte provést kontrolu v servisu sítě
CITROËN nebo v jiném odborném servisu.
Viz rubrika 6, část "Hladiny
náplní".
Bližší informace naleznete
v rubrice 6, v části „Palivo“. Hladina paliva je testována při každém
otočení klíče ve spínací skříňce do
polohy "Zapalování".
Palivoměr signalizuje:


- 1:
nádrž o objemu přibližně 60 litrů
je plná.

- 0:
v nádrži je minimální zásoba,
kontrolka nepřetržitě svítí. Zásoba
paliva v okamžiku první výstrahy je
přibližně 8 litrů.

38


Místo řidiče



Proražená pneumatika

Rozsvítí se kontrolka STOP.
Ihned zastavte, přitom však neudělejte
žádný náhlý manévr volantem a
prudce nebrzděte.
Opravte provizorně kolo pomocí sady
pro dočasnou opravu pneumatiky nebo
kolo vyměňte za náhradní.
Vyměňte vadné kolo a jakmile to
bude možné, nechte zkontrolovat tlak
vzduchu v pneumatikách.

Porucha funkce nebo snímač(e)
nenalezen(y)
Rozsvítí se kontrolka Service.
Po výměně kola nebo při poruše
snímače není tlak v pneumatikách pod
dohledem. Obraťte se na servisní síť
CITROËN nebo na odborný servis pro
výměnu vadného(ých) snímače(ů).
Každá výměna pneumatiky na kole
vybaveném tímto systémem musí být
provedena v servisní síti CITROËN nebo
v odborném servisu.
Pokud při výměně pneumatiky necháte
namontovat kolo, které nebude
systémem vozidla rozpoznáno (např:
montáž zimních pneumatik), musíte
systém nechat inicializovat v servisní síti
CITROËN nebo v odborném servisu.

Systém detekce poklesu tlaku v
pneumatikách je pomocníkem při
řízení, nenahrazuje však obezř

etnost
řidiče a nezbavuje jej odpovědnosti.


DETEKCE POKLESU TLAKU V
PNEUMATIKÁCH SNIŽOVÁNÍ OBSAHU ŠKODLIVIN
Podhuštěná pneumatika

Rozsvítí se kontrolka Service.
Při varování na pokles tlaku nemusí
být deformace pneumatiky nutně
viditelná.
Co nejdříve zkontrolujte tlak vzduchu v
pneumatikách.
Rubrika 7, část "Výměna kola".
Jestliže je poškozené kolo vyměněno
za kolo bez snímače (např. za
náhradní kolo), bude trvale zobrazena
výstraha, že tlak v tomto kole není
možno zkontrolovat, připomínající
rovněž nezbytnost nechat opravit
poškozené kolo se snímačem. Snímače nepřetržitě kontrolují tlak
vzduchu v pneumatikách a podávají
výstrahu v případě poklesu tlaku,
proražení pneumatiky nebo poruchy
funkce snímače.
Zjištění každé anomálie
je grafi cky a zvukově
signalizováno a
doprovázeno hlášením
na displeji. EOBD (European On Board
Diagnosis) je evropský
systém palubní diagnostiky,
který kromě jiného
splňuje požadavky norem
stanovujících limity emisí:


- CO (oxidu uhelnatého),

- HC (nespálených uhlovodíků),

- NOx (oxidů dusíku) nebo částic,
detektovaných kyslíkovými
sondami, umístěnými na vstupu a
na výstupu z katalyzátorů.
Ř
idič je upozorněn na případnou
poruchu zařízení na snižování obsahu
škodlivin ve výfukových plynech
rozsvícením této specifi cké kontrolky
na přístrojové desce.
Hrozí nebezpečí poškození
katalyzátoru. Nechte systém
zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.

Správné používání

Tento systém nenahrazuje pravidelné
kontroly tlaku vzduchu v pneumatikách
(včetně rezervního kola), které jsou
nezbytné pro zabezpečení optimálního
dynamického chování vozidla a
zabránění předčasnému opotřebení
pneumatik, zvláště pak při velkém
zatížení nebo vysoké rychlosti.
Udržování správného tlaku v
pneumatikách přispívá ke snižování
spotřeby vozidla.
Systém může být dočasně narušen
rádiovými signály s podobnou
frekvencí.
