2013 CITROEN BERLINGO MULTISPACE Návod na použití (in Czech)

159
RYCHLÁ NÁPOVĚD
A
7



Výměna pojistky



POJISTKY V KABINĚ

Pojistka
F

Proudová hodnota A
Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé příklopných zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení

160


Výměna pojistky



POJISTKY V MOTOROVÉM
PROSTORU
Po otevření kapoty uvolněte z úchytů
a odklopte příslušnou skříňku pro
zpřístupnění pojistek. Pojistka
F


Proudová hodnota
A
Přiřazení
1 20 Řízení motoru
2 15 Zvukové výstražné zařízení
3 10 Čerpadlo ostřikovače skel vpředu a vzadu
4 20 Čerpadlo ostřikovače světlometů
5 15 Komponenty motoru
6 10 Snímač úhlu natočení volantu, ESP
7 10 Spínač brzdového pedálu, spínač spojky
8 25 Startér
9 10 Motorek sklonu světlometů, řídicí jednotka správy
vozového parku
10 30 Komponenty motoru
11 40 Volná
12 30 Stěrače
13 40 Řídicí jednotka BSI
14 30 Č
erpadlo
15 10 Pravé dálkové světlo
16 10 Levé dálkové světlo
17 15 Pravé potkávací světlo
18 15 Levé potkávací světlo

161
RYCHLÁ NÁPOVĚD
A
7



Výměna lišty stěrače



Umístění předních stěračů do
speciální polohy


- Před uplynutím jedné minuty
po vypnutí zapalování přepněte
ovladač stěračů směrem dolů pro
jejich přesunutí do polohy podél
sloupků čelního skla (speciální
poloha).
Výměna přední stírací lišty


- Nadzvedněte ramínko.

- Uvolněte stírací lištu z upevnění a
sundejte ji.

- Namontujte novou stírací lištu.

- Přiklopte ramínko.
Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte
libovolně ovladač stěračů.
Výměna zadní stírací lišty


- Nadzvedněte ramínko, potom
uvolněte a sundejte lištu.

- Namontujte novou lištu a přiklopte
ramínko.


VÝMĚNA STÍRACÍ LIŠTY STĚRAČE

162


Odtažení vozidla



Bez zvednutí vozidla (všechna
čtyři kola na zemi)

Musíte vždy použít vlečnou tyč.

TAŽENÍ SVÉHO VOZIDLA

Vlečné oko se nachází v brašně s
nářadím, umístěné pod levým předním
sedadlem.

Za přední část



- Odjistěte krytku zatlačením na její
spodní část.

- Vlečné oko našroubujte až na
doraz.



Za zadní část



- Odjistěte krytku pomocí mince
nebo ploché části tažného oka.

- Vlečné oko našroubujte až na
doraz.

Při vlečení vozidla s vypnutým
motorem nefunguje posilovač brzd
ani posilovač řízení.


Se zvednutím (pouze 2 kola na
zemi)
Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího nářadí.


Vozidla s mechanickou
převodovkou (s naftovým
motorem)
U vozidel s mechanickou převodovkou
je nutno dát řadicí páku do neutrálu.
Pokud není tato zásada dodržena,
hrozí poškození komponentů
převodového ústrojí, brzdového
systému a absence účinku brzdového
posilovače po opětovném spuštění
motoru.

163


Zásady

RYCHLÁ NÁPOVĚD
A
77

164


Rozměry

165
Rozměry
TECHNICKÉ CHARAKTERISTIKY
8

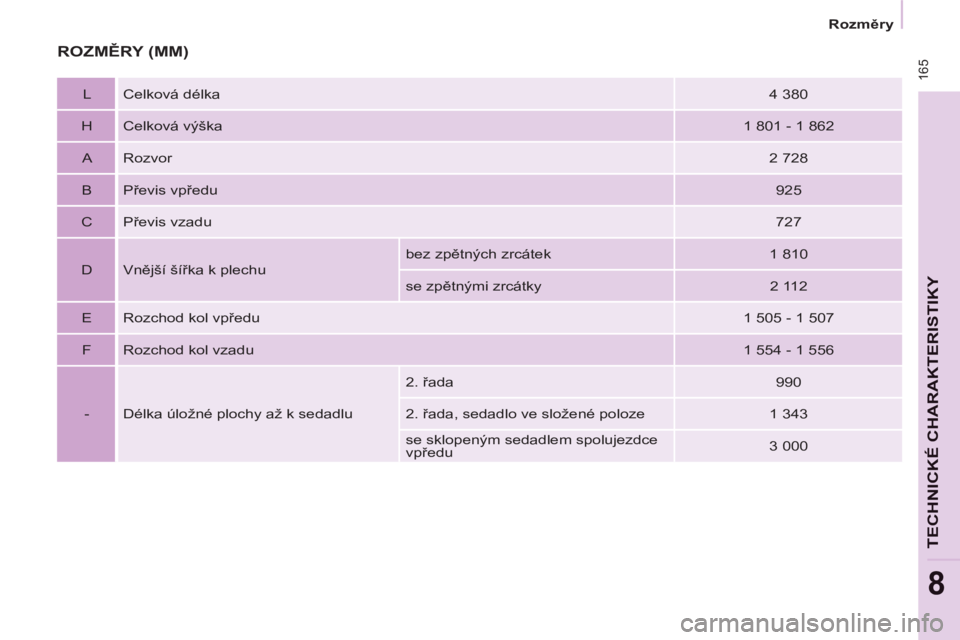

ROZMĚRY (MM)


L Celková délka

4 380

H Celková výška

1 801 - 1 862

A Rozvor

2 728

B Převis vpředu

925

C Převis vzadu

727

D Vnější šířka k plechu bez zpětných zrcátek
1 810
se zpětnými zrcátky
2 112

E Rozchod kol vpředu
1 505 - 1 507

F Rozchod kol vzadu
1 554 - 1 556

- Délka úložné plochy až k sedadlu 2. řada
990
2. řada, sedadlo ve složené poloze
1 343
se sklopeným sedadlem spolujezdce
vpředu
3 000

166


Rozměry






ZADNÍ DVEŘE (mm)



M
Maximální výška prahu s pneumatikami 205/65 R15 a
obložením zadních výklopných dveří
582






Křídlové dveře
Výklopné dveře

Úzké
Široké




N Užitečná výška rámu (pod plechem)
1 118

O Šířka
495
543
1 582
