2013 CITROEN BERLINGO MULTISPACE Návod na použití (in Czech)

95
ERGONOMI
E
a KOMFOR
T
3


Život na palubě

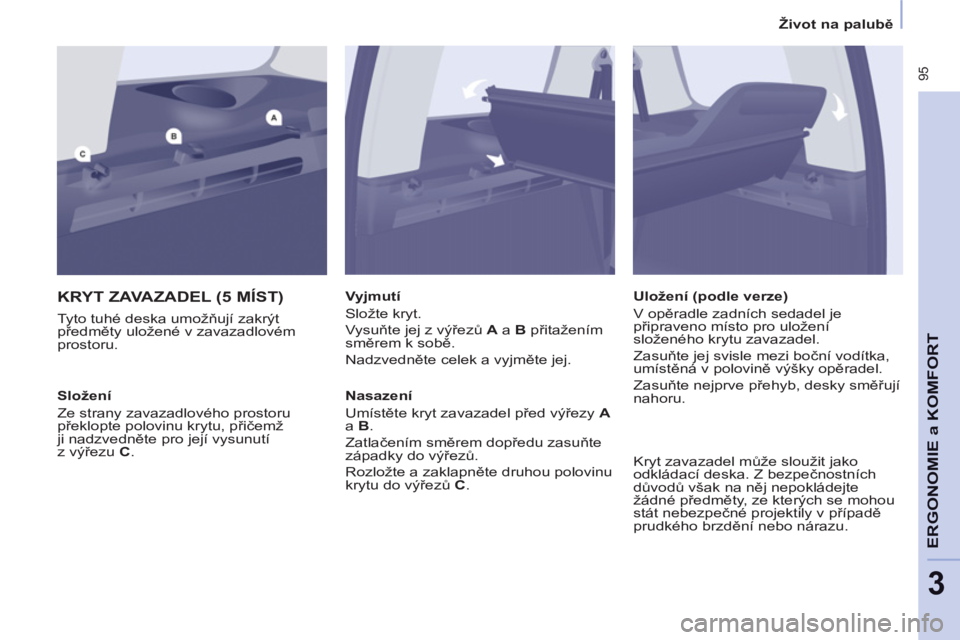

KRYT ZAVAZADEL (5 MÍST)


Tyto tuhé deska umožňují zakrýt
předměty uložené v zavazadlovém
prostoru.
Vyjmutí
Složte kryt.
Vysuňte jej z výřezů A
a B
přitažením
směrem k sobě.
Nadzvedněte celek a vyjměte jej.

Nasazení
Umístěte kryt zavazadel před výřezy A

a B
.
Zatlačením směrem dopředu zasuňte
západky do výřezů.
Rozložte a zaklapněte druhou polovinu
krytu do výřezů C
.
Složení
Ze strany zavazadlového prostoru
překlopte polovinu krytu, přičemž
ji nadzvedněte pro její vysunutí
z výřezu C
.


Uložení (podle verze)
V opěradle zadních sedadel je
připraveno místo pro uložení
složeného krytu zavazadel.
Zasuňte jej svisle mezi boční vodítka,
umístěná v polovině výšky opěradel.
Zasuňte nejprve přehyb, desky směřují
nahoru.

Kryt zavazadel může sloužit jako
odkládací deska. Z bezpečnostních
důvodů však na něj nepokládejte
žádné předměty, ze kterých se mohou
stát nebezpečné projektily v případě
prudkého brzdění nebo nárazu.

96


Život na palubě




Zásuvka 12 V (max. 120 W)

Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.


Ochranná síť

Otevřete krytku na držáku háčku.
Upevněte horní stranu sítě do výřezů,
nejprve pootočte tyč o 1/4 otáčky.
Ujistěte se, že je konec tyče řádně
zasunut v kovové části uložení.
Upevněte popruhy k příslušným
úchytům na podlaze.
Napněte síť s pomocí popruhů.


Upevňovací oka

Použijte tato oka k upevnění nákladu
na podlaze.

97
ERGONOMI
E a
KOMFOR
T
3


Život na palubě



USPOŘÁDÁNÍ U ZADNÍCH MÍST (7 MÍST)


Držáky pohárků

Veškeré kapaliny převážené ve
vozidle v kelímcích, které se mohou
převrhnout, představují potenciální
riziko.
"Buďte opatrní".


Zásuvka 12 V (max. 120 W)

Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.


Upevňovací oka

Pro uchycení nákladu použijte poutací
oka na podlaze.
K tomuto účelu nepoužívejte úchyty
bezpečnostních pásů.
Doporučujeme pevně uchytit
náklad pomocí poutacích ok na
podlaze.

98


Život na palubě




Úložné schránky

Otevřete příslušnou schránku.
V blízkosti prahu zavazadlového
prostoru je dutina pro uložení
navíjecího krytu zavazadlového
prostoru.


Bezpečnostní pásy

Dbejte na správné navinutí
bezpečnostního pásu středového
sedadla do jeho pouzdra v obložení
stropu.
Klepání spon pásů 3. řady zabráníte
zavěšením spon do co největší
blízkosti kotvicích bodů ve střeše.
Uchytná oka bezpečnostních pásů
nesmí sloužit k uchycení nákladu.

99
ERGONOMI
E a
KOMFOR
T
3


Život na palubě

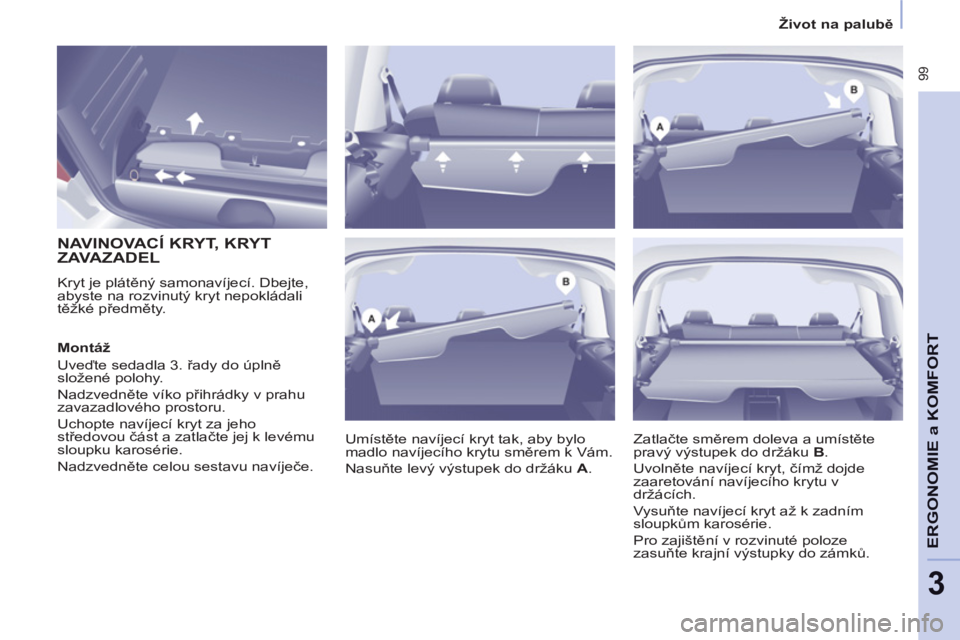

NAVINOVACÍ KRYT, KRYT
ZAVAZADEL
Kryt je plátěný samonavíjecí. Dbejte,
abyste na rozvinutý kryt nepokládali
těžké předměty.
Umístěte navíjecí kryt tak, aby bylo
madlo navíjecího krytu směrem k Vám.
Nasuňte levý výstupek do držáku A
.
Montáž
Uveďte sedadla 3. řady do úplně
složené polohy.
Nadzvedněte víko přihrádky v prahu
zavazadlového prostoru.
Uchopte navíjecí kryt za jeho
středovou část a zatlačte jej k levému
sloupku karosérie.
Nadzvedněte celou sestavu navíječe. Zatlačte směrem doleva a umístěte
pravý výstupek do držáku B
.
Uvolněte navíjecí kryt, čímž dojde
zaaretování navíjecího krytu v
držácích.
Vysuňte navíjecí kryt až k zadním
sloupkům karosérie.
Pro zajištění v rozvinuté poloze
zasuňte krajní výstupky do zámků.

100


Život na palubě



Demontáž
Ze zavazadlového prostoru zatáhněte
za madlo navíječe směrem k sobě,
abyste jej uvolnili z bočních zámků.
Při navíjení kryt přidržujte.
Demontujte svorky tří clon na tyčích
opěrek hlavy 2. řady sedadel.
Stlačte navíjecí kryt směrem doleva a
uvolněte jej z držáku B
.
Nadvedněte jej a natočte směrem
dopředu.
Uložení
Uložte jej do dutiny v prahu
zavazadlového prostoru s madly
krytu směrem nahoru.
Stlačte navíjecí kryt nejprve směrem
doleva.
Uvolněte jej.
Uložte obě madla a zavřete víko
schránky.

Navíjecí kryt je vybaven třemi
clonami, které umožňují zakrytí
zavazadlového prostoru se
sedadly 2. řady v komfortní nebo
normální poloze.
Každá clona je vybavena dv
ěmi
svorkami, které umožňují její zavěšení
k tyčím opěrek hlavy.

101
ERGONOMI
E a
KOMFOR
T
3


Zpětná zrcátka a okna



Vnější zpětná zrcátka s elektrickým
ovládáním


- Zvolte zpětné zrcátko přepnutím
ovladače směrem vpravo nebo
vlevo.

- Posunováním ovladače do čtyř
směrů proveďte seřízení.

- Vraťte ovladač do střední polohy.


Elektrické přiklopení / odklopení
Zpětná zrcátka je možno elektricky
přiklopit nebo odklopit z interiéru
vozidla, po zaparkování se zapnutým
zapalováním:


- Umístěte ovladač do střední polohy.

- Otočte ovladač směrem dolů.



ZPĚTNÁ ZRCÁTKA


Vyhřívaná zpětná zrcátka
Zpětná zrcátka s elektrickým
ovládáním mohou být odmrazována.
Vnější zpětná zrcátka s ručním
ovládáním
Pohybováním seřizovací páčky ve
čtyřech směrech nastavte žádanou
polohu.
Po zaparkování vozidla můžete ručně
přiklopit zrcátka ke karoserii.
Zrcátka nejsou vybavená
automatickým odmrazováním.



Vynucené přiklopení

Pokud je u stojícího vozidla držák
zpětného zrcátka vysunutý ze své
původní polohy, upravte ručně jeho
polohu nebo použijte ovladač pro
elektrické přiklápění. Stiskněte tlačítko pro
odmrazování zadního okna.

102


Zpětná zrcátka a okna

ZRCÁTKO PRO SLEDOVÁNÍ
ZADNÍCH MÍST
Toto zrcátko nad centrálním vnitřním
zpětným zrcátkem umožňuje řidiči
a spolujezdci vpředu sledovat všechna
zadní místa ve vozidle.
Je namontované na vlastním kloubu,
díky němuž se snadno seřizuje.
Poskytuje pohled na zadní část
interiéru vozidla.
Může být rovněž seřízeno tak,
aby zlepšovalo výhled dozadu
při manévrování s vozidlem nebo
předjíždění.


Okénka pro karty dálkového
placení mýtného / parkovací karty
Po obou stranách patice vnitřního
zpětného zrcátka jsou na atermickém
čelním skle zóny, které neodrážejí
sluneční paprsky.
Jsou určené pro umístění karet pro dálkové
placení mýtného nebo parkovacích karet.



ZADNÍ OKNA

Pro pootevření zadních oken překlopte
páčku a zatlačte ji až na doraz pro
zajištění okna v otevřené poloze.


Vnitřní zpětné zrcátko s ručním
přepínáním

Vnitřní zpětné zrcátko má dvě polohy:


- denní (normální),

- noční (zabraňující oslnění).
Polohu zrcátka změníte zatlačením
nebo přitažením páčky, která se
nachází na jeho spodním okraji.
