2013.5. PEUGEOT 3008 Manual de utilização (in Portuguese)

11
Informações práticas
207



)
Para facilitar o procedimento, retirar o piso
móvel da mala,

)
desapertar o parafuso central amarelo,

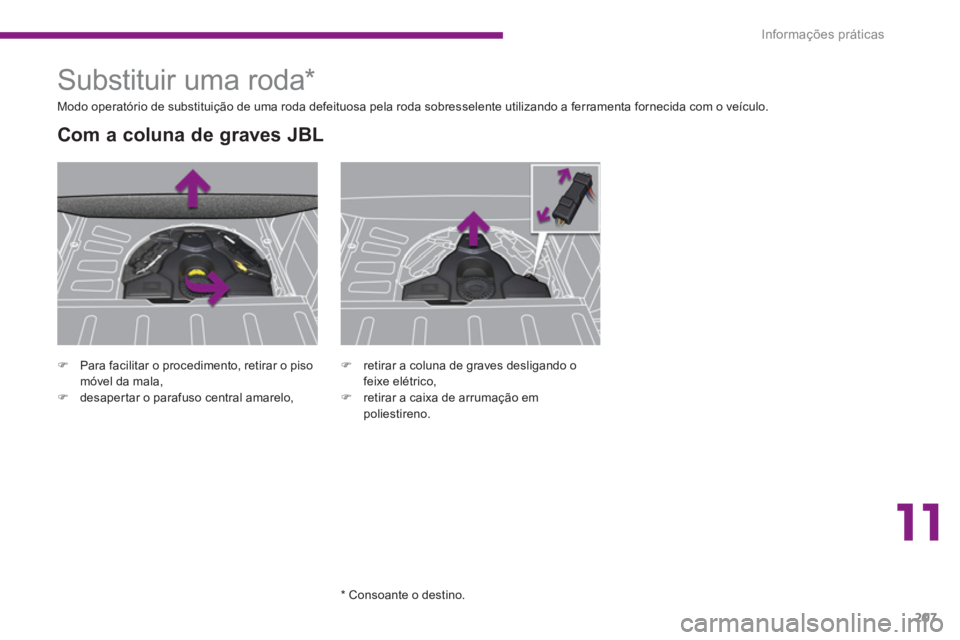

Com a coluna de graves JBL




)
retirar a coluna de graves desligando o
feixe elétrico,

)
retirar a caixa de arrumação em
poliestireno.



Substituir uma roda *

Modo operatório de substituição de uma roda defeituosa pela roda sobresselente utilizando a ferramenta fornecida com o veículo.

*
Consoante o destino.

Informações práticas
208

As ferramentas estão guardadas na mala sob
o piso.
Para aceder às ferramentas:


)
abrir a mala,

)
colocar o piso da mala móvel inclinado
(ver a rubrica "Os arrumos"),

)
levantar o piso,

)
imobilizá-lo fixando o seu cordão ao
gancho de suporte da prateleira,

)
retirar o compartimento de arrumação em
polistireno,

)
desengatar puxando para cima e depois
retirar a caixa de suporte contendo as
ferramentas.

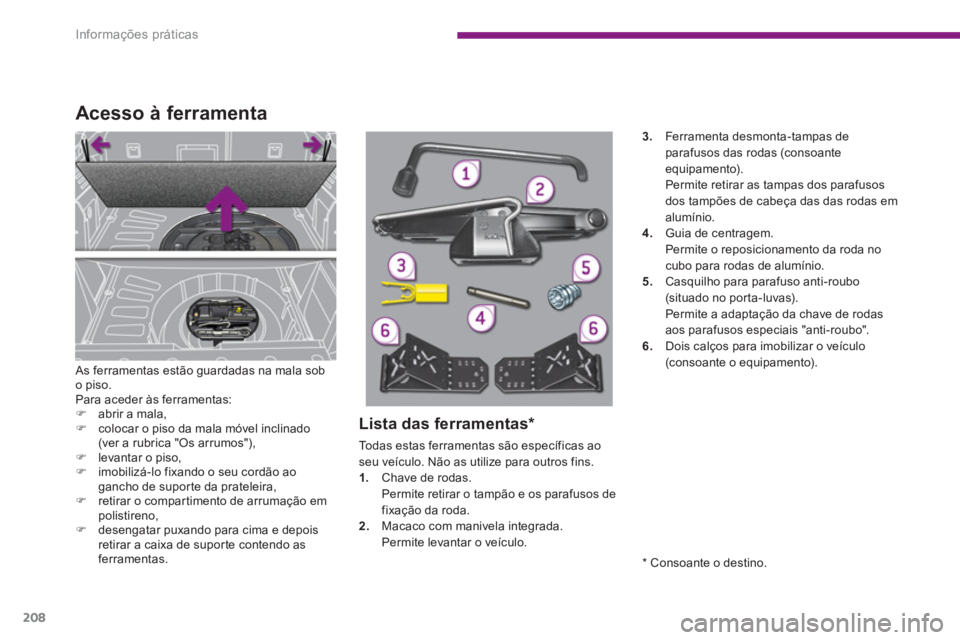

Acesso à ferramenta


* Consoante o destino.


Lista das ferramentas *

Todas estas ferramentas são específicas ao
seu veículo. Não as utilize para outros fins.


1.
Chave de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.

2.
Macaco com manivela integrada.
Permite levantar o veículo.
3.
Ferramenta desmonta-tampas de
parafusos das rodas (consoante
equipamento).
Permite retirar as tampas dos parafusos
dos tampões de cabeça das das rodas em
alumínio.

4.
Guia de centragem.
Permite o reposicionamento da roda no
cubo para rodas de alumínio.

5.
Casquilho para parafuso anti-roubo
(situado no porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo".

6.
Dois calços para imobilizar o veículo
(consoante o equipamento).

11
Informações práticas
209

Roda com tampão


Aquando da desmontagem da roda
,
libertar previamente o tampão com a
chave de rodas 1
puxando ao nível de
passagem da válvula.

Aquando da montagem da roda
,
voltar a montar o tampão começando
por colocar o seu entalhe frente à
válvula e premir a sua super fície com a
palma da mão.

Consultar a rubrica "Rebocar o veículo".

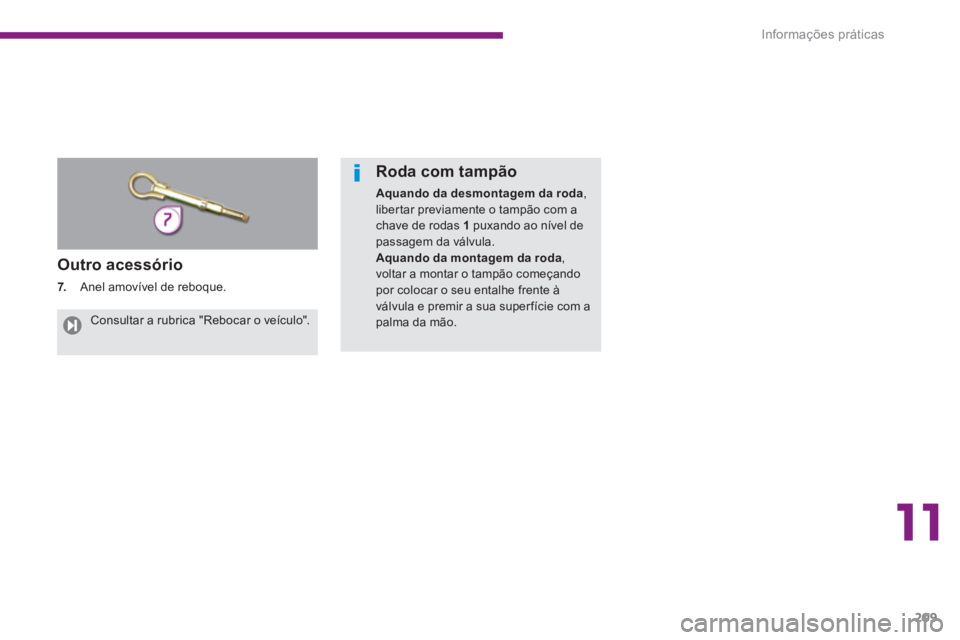

Outro acessório


7.
Anel amovível de reboque.

Informações práticas
210

Recolocar a roda



)
Voltar a colocar a roda no seu habitáculo.

)
Desenroscar em algumas voltas o parafuso
central amarelo, colocando-o depois no
seu lugar ao centro da roda.

)
Apertar a fundo até ao ruído mecânico
do parafuso central para manter
adequadamente a roda.

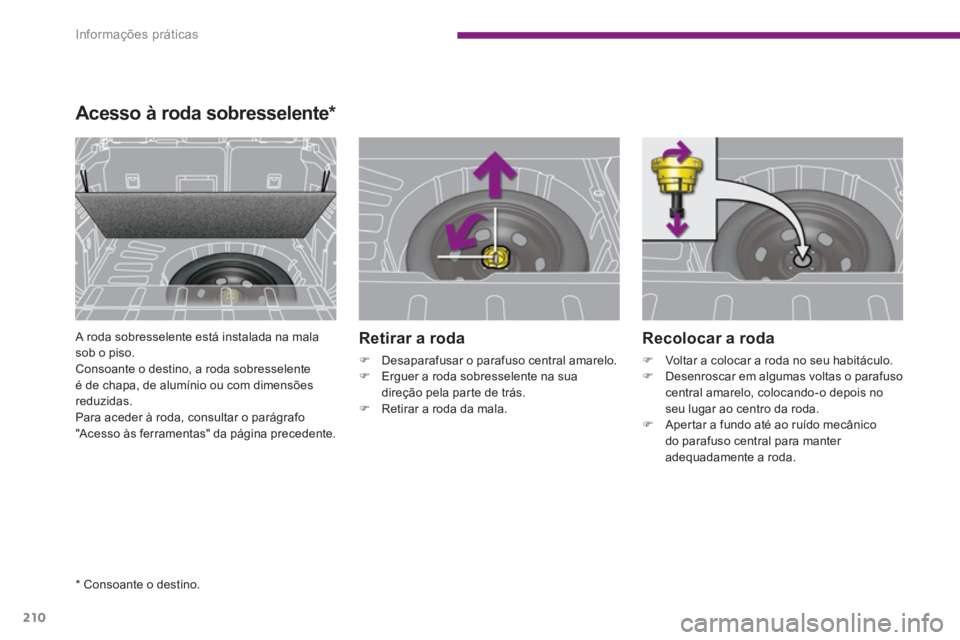

Acesso à roda sobresselente *


A roda sobresselente está instalada na mala
sob o piso.
Consoante o destino, a roda sobresselente
é de chapa, de alumínio ou com dimensões
reduzidas.
Para aceder à roda, consultar o parágrafo
"Acesso às ferramentas" da página precedente.



Retirar a roda



)
Desaparafusar o parafuso central amarelo.

)
Erguer a roda sobresselente na sua
direção pela parte de trás.

)
Retirar a roda da mala.


*
Consoante o destino.

11
Informações práticas
211










Deteção de pressão baixa

A roda sobresselente (de tipo "galette"
ou em chapa) não tem sensor.
A reparação da roda furada deve ser
efectuada por uma oficina qualificada
ou pela rede PEUGEOT.









Desmontagem da roda


Lista das operações



)
Retire o tampão em cada um dos
parafusos ser vindo-se da ferramenta 3

(consoante equipamento).

)
Se o veículo estiver equipado, monte a
chave anti-roubo 5
na chave de rodas 1

para desbloquear o parafuso anti-roubo.

)
Desbloqueie os outros parafusos apenas
com a chave de rodas 1
.



Estacionamento do veículo

Imobilize o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Accione o travão de estacionamento
excepto se este estiver programado no
modo automático, desligue a ignição
e engrene a primeira velocidade * de
maneira a bloquear as rodas.
Verifique o acendimento do avisador de
travagem e do avisador P
no dispositivo
do travão de estacionamento.
Coloque um calço, se necessário, sob
a roda diagonalmente oposta à que
pretende substituir.
Assegure que os ocupantes não se
encontram no veículo e se mantêm num
local em que seja possível garantir a
sua segurança.
Nunca permaneça debaixo de um
veículo elevado somente com o
macaco. Utilize uma preguiça.


)
Voltar a colocar a caixa suporte ao centro
da roda e fixá-la.

)
Voltar a colocar no lugar o compartimento
de arrumação em polistireno.



*
Posição R
para a caixa de velocidades
pilotada; P
para a caixa de velocidades
automática.

Informações práticas
212



)

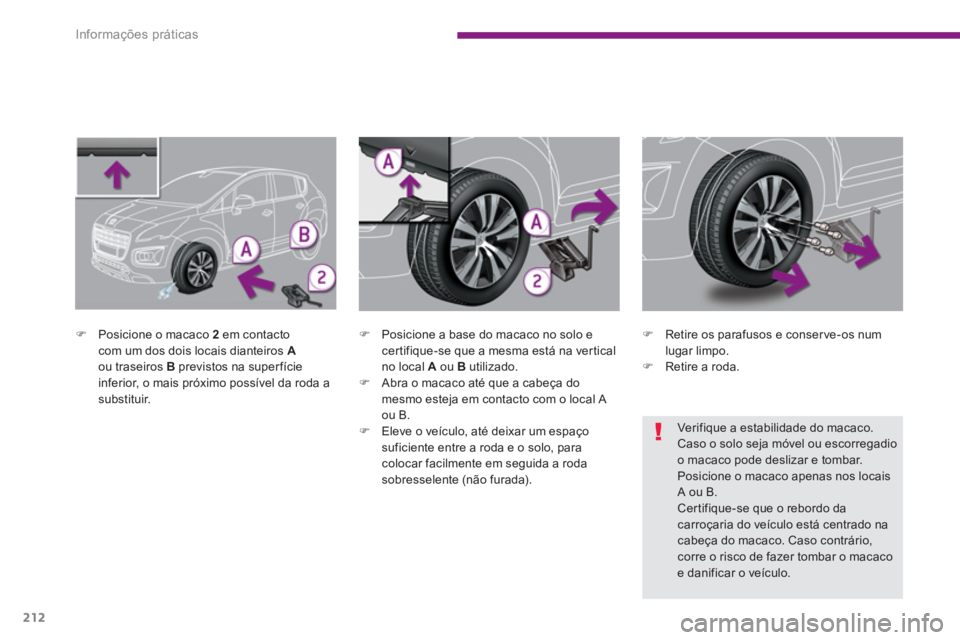

Posicione o macaco 2
em contacto
com um dos dois locais dianteiros A

ou traseiros B
previstos na super fície
inferior, o mais próximo possível da roda a
substituir.



)
Posicione a base do macaco no solo e
certifique-se que a mesma está na vertical
no local A
ou B
utilizado.

)
Abra o macaco até que a cabeça do
mesmo esteja em contacto com o local A
ou B.

)
Eleve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente em seguida a roda
sobresselente (não furada).



)
Retire os parafusos e conserve-os num
lugar limpo.

)
Retire a roda.


Verifique a estabilidade do macaco.
Caso o solo seja móvel ou escorregadio
o macaco pode deslizar e tombar.
Posicione o macaco apenas nos locais
A ou B.
Certifique-se que o rebordo da
carroçaria do veículo está centrado na
cabeça do macaco. Caso contrário,
corre o risco de fazer tombar o macaco
e danificar o veículo.

11
Informações práticas
213

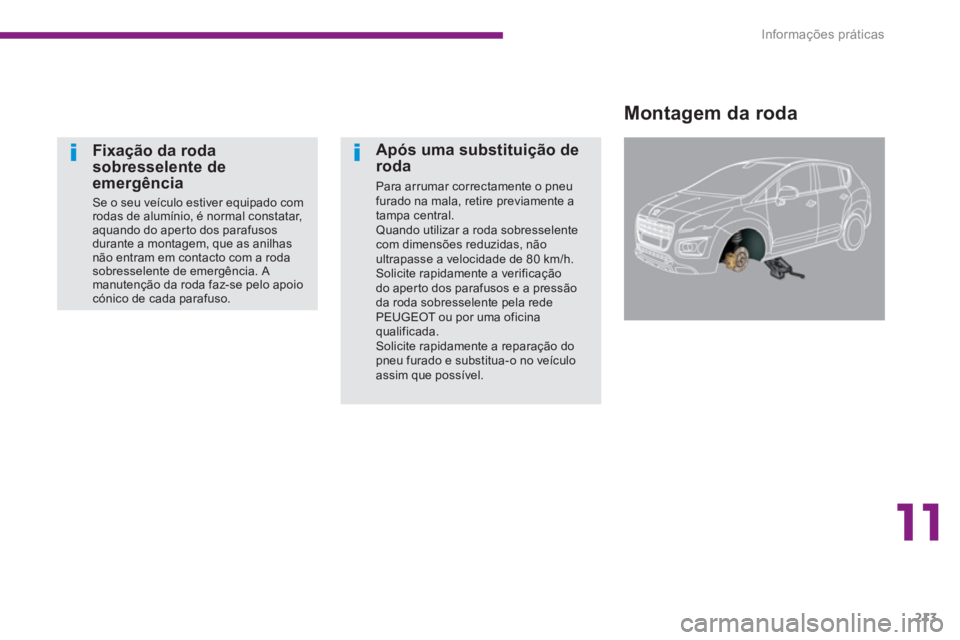

Montagem da roda


Fixação da roda
sobresselente de
emergência
Se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos
durante a montagem, que as anilhas
não entram em contacto com a roda
sobresselente de emergência. A
manutenção da roda faz-se pelo apoio
cónico de cada parafuso.


Após uma substituição de
roda
Para arrumar correctamente o pneu
furado na mala, retire previamente a
tampa central.
Quando utilizar a roda sobresselente
com dimensões reduzidas, não
ultrapasse a velocidade de 80 km/h.
Solicite rapidamente a verificação
do aperto dos parafusos e a pressão
da roda sobresselente pela rede
PEUGEOT ou por uma oficina
qualificada.
Solicite rapidamente a reparação do
pneu furado e substitua-o no veículo
assim que possível.

Informações práticas
214

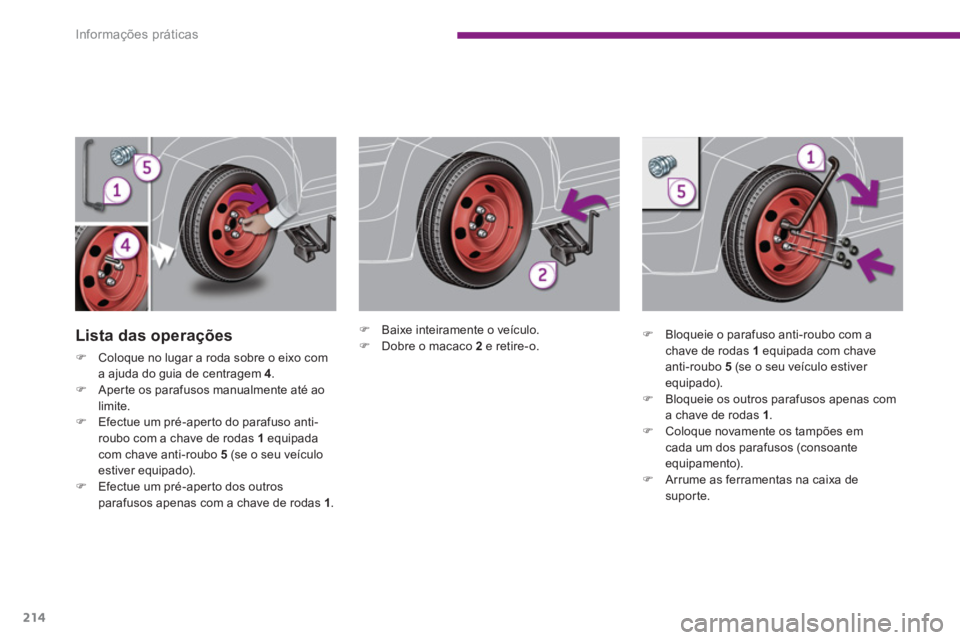

Lista das operações



)
Coloque no lugar a roda sobre o eixo com
a ajuda do guia de centragem 4
.

)
Aperte os parafusos manualmente até ao
limite.

)
Efectue um pré-aper to do parafuso anti-
roubo com a chave de rodas 1
equipada
com chave anti-roubo 5
(se o seu veículo
estiver equipado).

)
Efectue um pré-aper to dos outros
parafusos apenas com a chave de rodas 1
.



)
Baixe inteiramente o veículo.

)
Dobre o macaco 2
e retire-o.



)
Bloqueie o parafuso anti-roubo com a
chave de rodas 1
equipada com chave
anti-roubo 5
(se o seu veículo estiver
equipado).

)
Bloqueie os outros parafusos apenas com
a chave de rodas 1
.

)
Coloque novamente os tampões em
cada um dos parafusos (consoante
equipamento).

)
Arrume as ferramentas na caixa de
suporte.
