2013.5. PEUGEOT 3008 Manual de utilização (in Portuguese)

6
Os arrumos
111


























Acessórios interiores



1.
Pala para o sol


2.
Pega de retenção com gancho para
pendurar roupa


3.
Compar timento para pequenos
objectos


4.
Arrumação sob o volante


5.
Compartimentos de arrumação


6.
Pega da consola


7.
Arrumação com rede


8.
Por ta-luvas iluminado


9.
Compar timentos nas por tas


10.
Tomada de acessórios de 12 V
dianteira
(120 W )


11.
Supor te para latas


12 .
Apoio de braços dianteiro
com
arrumação


13.
Arrumação


14 .
Tomada de acessórios 12 V traseira
(120 W )

Os arrumos
112





Arrumações do
condutor

Caixa de arrumação

Dispõe de locais de arrumação para a
documentação de bordo, ...


)
Para esvaziar a caixa, após a abertura,
premir a lingueta e puxá-la.













Por ta-luvas
iluminado


Comporta acessórios, tomadas áudio para um
leitor portátil e um alojamento para o cartão
SIM (apenas com o WIP Com 3D), ...


)
Para abrir o porta-luvas, levantar a pega.
O porta-luvas ilumina-se quando se abre a
tampa.









Pala de sol

Dispositivo de protecção contra o sol vindo da
dianteira ou do lado e dispositivo de cortesia
com um espelho iluminado.


)
Com a ignição ligada, levantar a tampa
de ocultação; o espelho ilumina-se
automaticamente.
Esta pala de sol possui também um
arruma-cartões.

Porta-cartões

Permite a arrumação de um ticket de portagem
ou de um cartão de estacionamento, por
exemplo.


Por ta- moedas
Espaços de arrumação


Para ligar um leitor portátil ou um
cartão SIM, consulte a rubrica "O áudio
e a telemática".

6
Os arrumos
113

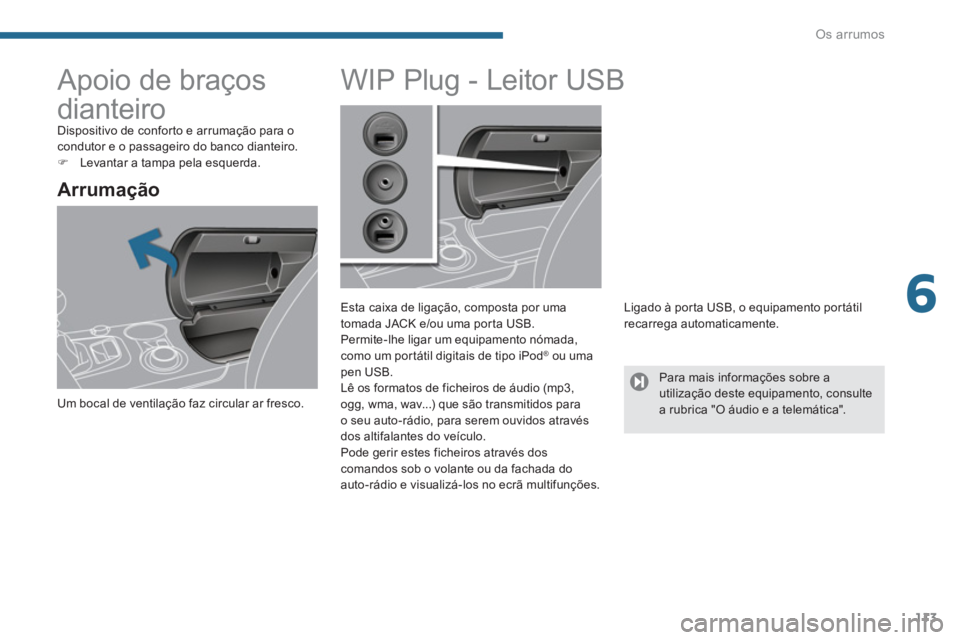

Apoio de braços
dianteiro

Arrumação

Um bocal de ventilação faz circular ar fresco.















WIP Plug - Leitor USB


Esta caixa de ligação, composta por uma
tomada JACK e/ou uma porta USB.
Permite-lhe ligar um equipamento nómada,
como um portátil digitais de tipo iPod
® ou uma
pen USB.
Lê os formatos de ficheiros de áudio (mp3,
ogg, wma, wav...) que são transmitidos para
o seu auto-rádio, para serem ouvidos através
dos altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos sob o volante ou da fachada do
auto-rádio e visualizá-los no ecrã multifunções.
Ligado à porta USB, o equipamento portátil
recarrega automaticamente. Dispositivo de conforto e arrumação para o
condutor e o passageiro do banco dianteiro.


)
Levantar a tampa pela esquerda.

Para mais informações sobre a
utilização deste equipamento, consulte
a rubrica "O áudio e a telemática".

Os arrumos
114

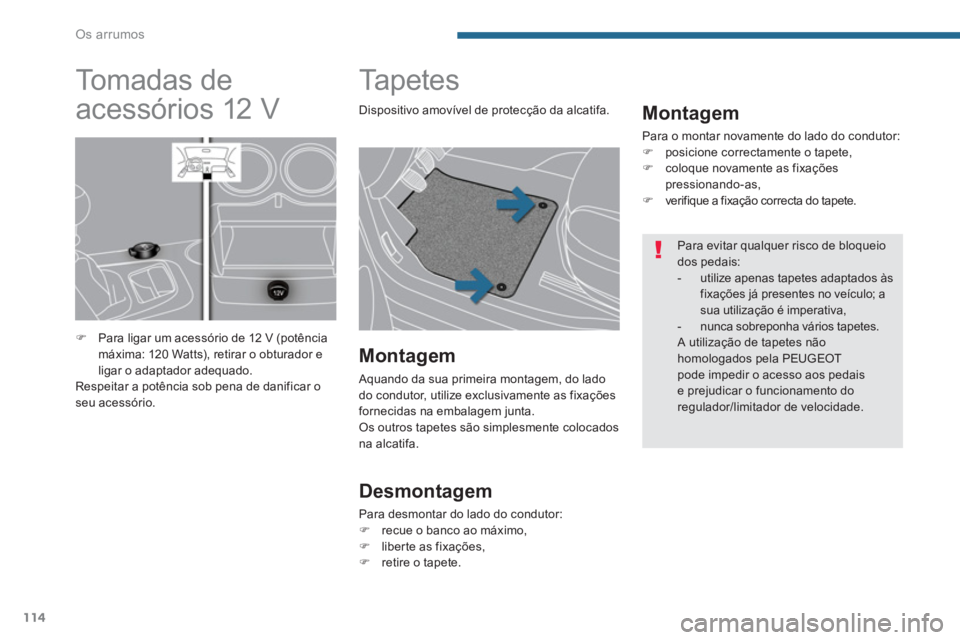

Ta p e t e s


Montagem

Para o montar novamente do lado do condutor:


)
posicione correctamente o tapete,

)
coloque novamente as fixações
pressionando-as,

)
verifique a fixação correcta do tapete.


Montagem

Aquando da sua primeira montagem, do lado
do condutor, utilize exclusivamente as fixações
fornecidas na embalagem junta.
Os outros tapetes são simplesmente colocados
na alcatifa.


Desmontagem

Para desmontar do lado do condutor:


)
recue o banco ao máximo,

)
liberte as fixações,

)
retire o tapete.







Tomadas de
acessórios 12 V


)
Para ligar um acessório de 12 V (potência
máxima: 120 Watts), retirar o obturador e
ligar o adaptador adequado.
Respeitar a potência sob pena de danificar o
seu acessório. Dispositivo amovível de protecção da alcatifa.

Para evitar qualquer risco de bloqueio
dos pedais:


- utilize apenas tapetes adaptados às
fixações já presentes no veículo; a
sua utilização é imperativa,

- nunca sobreponha vários tapetes.
A utilização de tapetes não
homologados pela PEUGEOT
pode impedir o acesso aos pedais
e prejudicar o funcionamento do
regulador/limitador de velocidade.

6
Os arrumos
115

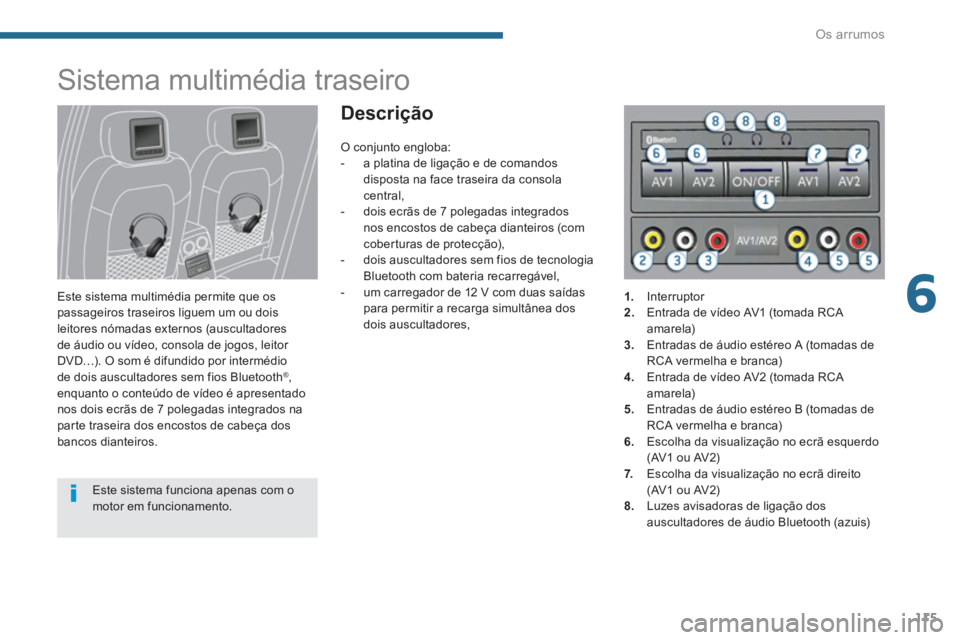

Sistema multimédia traseiro


Este sistema multimédia permite que os
passageiros traseiros liguem um ou dois
leitores nómadas externos (auscultadores
de áudio ou vídeo, consola de jogos, leitor
DVD…). O som é difundido por intermédio
de dois auscultadores sem fios Bluetooth
®,
enquanto o conteúdo de vídeo é apresentado
nos dois ecrãs de 7 polegadas integrados na
parte traseira dos encostos de cabeça dos
bancos dianteiros.

Descrição


Este sistema funciona apenas com o
motor em funcionamento.

O conjunto engloba:


- a platina de ligação e de comandos
disposta na face traseira da consola
central,

- dois ecrãs de 7 polegadas integrados
nos encostos de cabeça dianteiros (com
coberturas de protecção),

- dois auscultadores sem fios de tecnologia
Bluetooth com bateria recarregável,

- um carregador de 12 V com duas saídas
para permitir a recarga simultânea dos
dois auscultadores,



1.
Interruptor

2.
Entrada de vídeo AV1 (tomada RCA
amarela)

3.
Entradas de áudio estéreo A (tomadas de
RCA vermelha e branca)

4.
Entrada de vídeo AV2 (tomada RCA
amarela)

5.
Entradas de áudio estéreo B (tomadas de
RCA vermelha e branca)

6.
Escolha da visualização no ecrã esquerdo
(AV1 ou AV2)

7.
Escolha da visualização no ecrã direito
(AV1 ou AV2)

8.
Luzes avisadoras de ligação dos
auscultadores de áudio Bluetooth (azuis)

Os arrumos
116

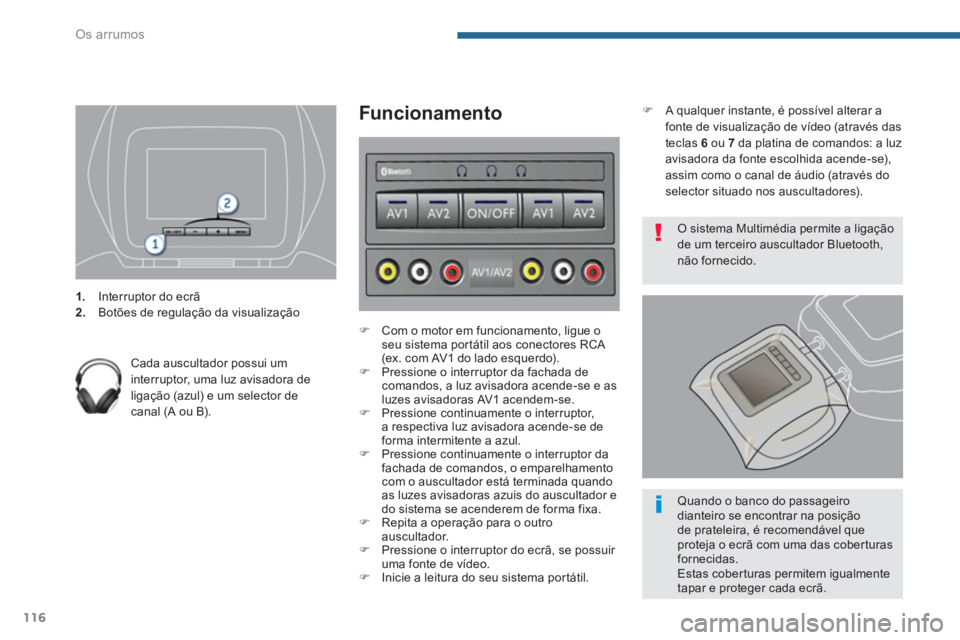

1.
Interruptor do ecrã

2.
Botões de regulação da visualização


Cada auscultador possui um
interruptor, uma luz avisadora de
ligação (azul) e um selector de
canal (A ou B).



Funcionamento



)
Com o motor em funcionamento, ligue o
seu sistema portátil aos conectores RCA
(ex. com AV1 do lado esquerdo).

)
Pressione o interruptor da fachada de
comandos, a luz avisadora acende-se e as
luzes avisadoras AV1 acendem-se.

)
Pressione continuamente o interruptor,
a respectiva luz avisadora acende-se de
forma intermitente a azul.

)
Pressione continuamente o interruptor da
fachada de comandos, o emparelhamento
com o auscultador está terminada quando
as luzes avisadoras azuis do auscultador e
do sistema se acenderem de forma fixa.

)
Repita a operação para o outro
auscultador.

)
Pressione o interruptor do ecrã, se possuir
uma fonte de vídeo.

)
Inicie a leitura do seu sistema portátil.
O sistema Multimédia permite a ligação
de um terceiro auscultador Bluetooth,
não fornecido.

Quando o banco do passageiro
dianteiro se encontrar na posição
de prateleira, é recomendável que
proteja o ecrã com uma das coberturas
fornecidas.
Estas coberturas permitem igualmente
tapar e proteger cada ecrã.

)
A qualquer instante, é possível alterar a
fonte de visualização de vídeo (através das
teclas 6
ou 7
da platina de comandos: a luz
avisadora da fonte escolhida acende-se),
assim como o canal de áudio (através do
selector situado nos auscultadores).

6
Os arrumos
117








Apoio de braços traseiro








Tampa para esquis


Abertura



)
Baixe o apoio de braços traseiro.

)
Puxe a pega da tampa para baixo.

)
Baixe a tampa.

)
Carregue os objectos do interior da mala.


)
Baixar o apoio de braços traseiro para
melhorar o nível de conforto.
Este inclui dois suportes para latas. Dispositivo de conforto e arrumação para os
passageiros nos bancos traseiros. Dispositivo de arrumação e de transporte de
objectos longos.




Compartimentos de arrumação
traseiros sob os pés

Consoante as configurações, o veículo
encontra-se equipado com compartimentos
de arrumação sob os pés, situados à frente
dos bancos traseiros laterais. São acessíveis
através das tampas encaixadas, equipadas
com uma pega de preensão A
.

Os arrumos
118

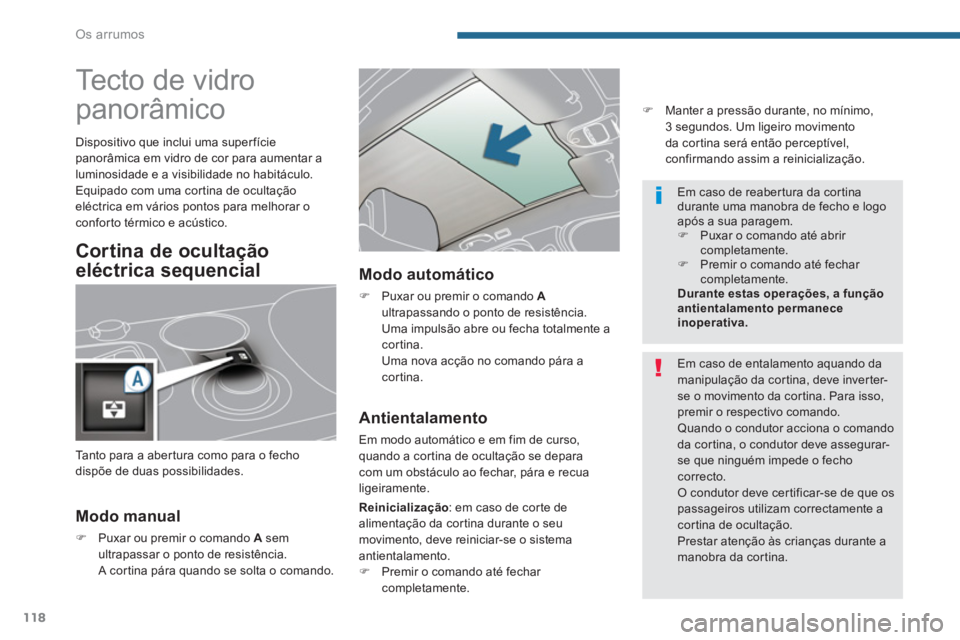

Tecto de vidro
panorâmico

Modo manual



)
Puxar ou premir o comando A
sem
ultrapassar o ponto de resistência.
A cortina pára quando se solta o comando.



Modo automático



)
Puxar ou premir o comando A

ultrapassando o ponto de resistência.
Uma impulsão abre ou fecha totalmente a
cortina.
Uma nova acção no comando pára a
cortina.



Antientalamento

Em modo automático e em fim de curso,
quando a cortina de ocultação se depara
com um obstáculo ao fechar, pára e recua
ligeiramente.

Cortina de ocultação
eléctrica sequencial

Reinicialização
: em caso de corte de
alimentação da cortina durante o seu
movimento, deve reiniciar-se o sistema
antientalamento.


)
Premir o comando até fechar
completamente.
Em caso de reabertura da cortina
durante uma manobra de fecho e logo
após a sua paragem.


)
Puxar o comando até abrir
completamente.

)
Premir o comando até fechar
completamente.

Durante estas operações, a função
antientalamento permanece
inoperativa.



Em caso de entalamento aquando da
manipulação da cortina, deve inverter-
se o movimento da cortina. Para isso,
premir o respectivo comando.
Quando o condutor acciona o comando
da cortina, o condutor deve assegurar-
se que ninguém impede o fecho
correcto.
O condutor deve certificar-se de que os
passageiros utilizam correctamente a
cortina de ocultação.
Prestar atenção às crianças durante a
manobra da cortina.
Dispositivo que inclui uma super fície
panorâmica em vidro de cor para aumentar a
luminosidade e a visibilidade no habitáculo.
Equipado com uma cortina de ocultação
eléctrica em vários pontos para melhorar o
conforto térmico e acústico.
)
Manter a pressão durante, no mínimo,
3 segundos. Um ligeiro movimento
da cortina será então perceptível,
confirmando assim a reinicialização.

Tanto para a abertura como para o fecho
dispõe de duas possibilidades.
