2013.5 Peugeot 3008 Hybrid 4 Instrukcja Obsługi (in Polish)

11
Informacje praktyczne215

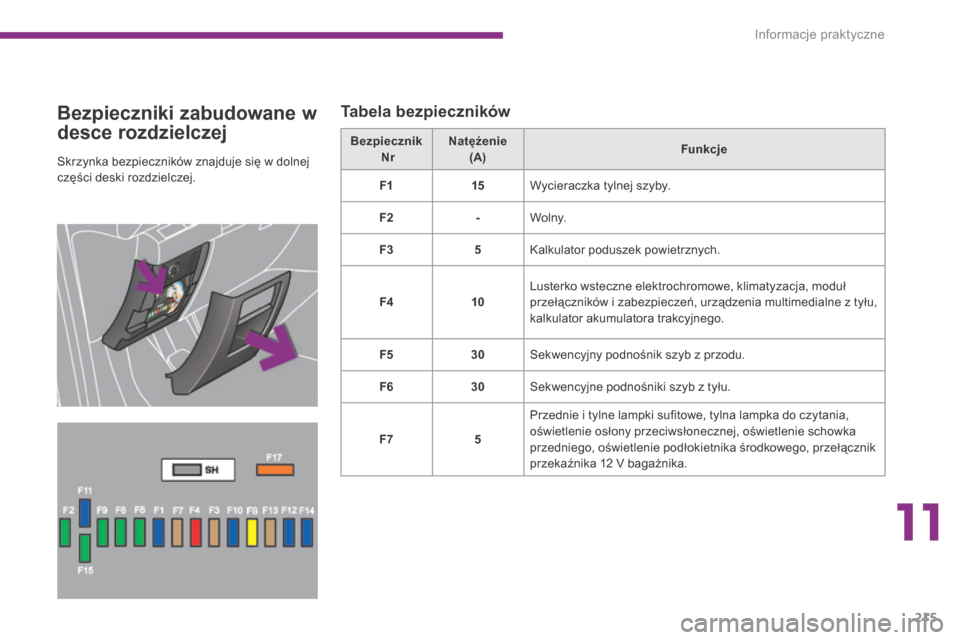

Bezpieczniki zabudowane w
desce rozdzielczej
Tabela bezpieczników
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej.
B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F115 Wycieraczka tylnej szyby.
F2- W o l n y .
F35 Kalkulator poduszek powietrznych.
F410 Lusterko wsteczne elektrochromowe, klimatyzacja, moduł przełączników i zabezpieczeń, urządzenia multimedialne z tyłu, kalkulator akumulatora trakcyjnego.
F530 Sekwencyjny podnośnik szyb z przodu.
F630 Sekwencyjne podnośniki szyb z tyłu.
F75
Przednie i tylne lampki sufitowe, tylna lampka do czytania, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka przedniego, oświetlenie podłokietnika środkowego, przełącznik przekaźnika 12 V bagażnika.

Informacje praktyczne
216
Dostęp do bezpieczników
 Patrz rozdział "Dostęp do narzędzi". B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F820 Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran wielofunkcyjny, wykrywanie niskiego ciśnienia w ogumieniu, syrena alarmu, kalkulator alarmu, moduł telematyczny.
F930 Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V z tyłu.
F1015 Przełączniki przy kierownicy.
F1115 Stycznik blokady kierownicy o niskim napięciu.
F1215 Obecność przyczepy, czujnik deszczu/jasności, zasilanie bezpieczników F32, F34, F35.
F135 Moduł sterowania silnika, kalkulator poduszek powietrznych.
F1415 Zestaw wskaźników, wyświetlacz w zestawie wskaźników, zasilanie bezpiecznika F33.
F1530 Ryglowanie i superzamek.
F1740 Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.

11
Informacje praktyczne217

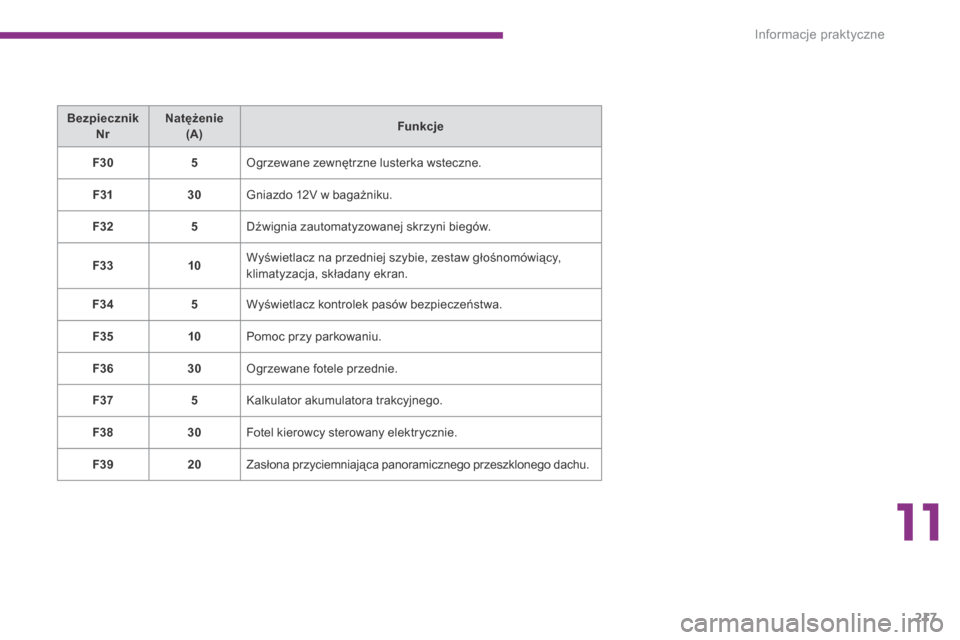

B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F305 Ogrzewane zewnętrzne lusterka wsteczne.
F3130 Gniazdo 12V w bagażniku.
F325 Dźwignia zautomatyzowanej skrzyni biegów.
F3310 Wyświetlacz na przedniej szybie, zestaw głośnomówiący, klimatyzacja, składany ekran.
F345 Wyświetlacz kontrolek pasów bezpieczeństwa.
F3510 Pomoc przy parkowaniu.
F3630 Ogrzewane fotele przednie.
F375 Kalkulator akumulatora trakcyjnego.
F3830 Fotel kierowcy sterowany elektrycznie.
F3920 Zasłona przyciemniająca panoramicznego przeszklonego dachu.

Informacje praktyczne
218
Bezpieczniki w komorze silnika
Dostęp do bezpieczników jest następujący:
 Odpiąć pokrywę.  Wymienić bezpiecznik (patrz odpowiedni rozdział).  Po wymianie należy zamknąć starannie pokrywę, aby zapewnić szczelność skrzynki bezpieczników.
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora. B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F215 Sygnał dźwiękowy.
F310 Spryskiwacz przedniej / tylnej szyby.
F410 Światła dzienne.
F515
Przepływomierz powietrza, wycieraczka szyby, ogrzewanie czujnika, kalkulator systemu hybrydowego, pokrętło przełącznika systemu hybrydowego, termostat z regulacją , elektrozawór zmiennych faz rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel), czujnik poziomu płynu chłodzącego silnika (Diesel).
F610
Gniazdo diagnostyczne, reflektory kierunkowe, pompa filtra cząstek (Diesel), przełącznik sterowania lusterkami wstecznymi, moduł inter fejsu sieci, wyświetlacz na przedniej szybie.
F710 Kalkulator układu kierowniczego ze wspomaganiem, silnik regulacji wysokości reflektorów kierunkowych.
F820 Sterowanie rozrusznikiem.
F910 Styczniki pedałów sprzęgła i hamulca.
F1140 Dmuchawa klimatyzacji.

11
Informacje praktyczne219
B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F1230 Mała / Duża prędkość wycieraczki przedniej szyby.
F1430 Pompa wody aerotermy.
F1510 Światła drogowe prawe.
F1610 Światła drogowe lewe.
F1715 Światło mijania lewe.
F1815 Światło mijania prawe.

Informacje praktyczne
220
Bezpieczniki nad akumulatorem B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F15 Moduł sterowania nawiewem.
F25 Stycznik dwufunkcyjny hamulca.
F35 Moduł ładowania akumulatora.
F425 Elektrozawory ABS/CDS.
F615 Zautomatyzowana skrzynia biegów

11
Informacje praktyczne221
A k u m u l a t o r 1 2 V
D o s t ę p d o a k u m u l a t o r a
Akumulator znajduje się pod pokrywą silnika. W celu uzyskania dostępu do akumulatora należy:  otworzyć pokrywę za pomocą wewnętrznej dźwigni, a następnie z zewnątrz,  zamocować podpórkę pokrywy silnika,  zdjąć plastikową osłonę w celu odsłonięcia zacisku (+),  w razie konieczności wypiąć skrzynkę bezpieczników, aby wyjąć akumulator.
Rozłączanie zacisku (+)
 Podnieść maksymalnie łopatkę D , aby odblokować pierścień E .
Podłączanie zacisku (+)
 Ustawić otwarty pierścień E przewodu na zacisku (+) akumulatora.  Nacisnąć pionowo pierścień E , aby ustawić go na akumulatorze.  Zablokować pierścień, odchylając występ ustalający, a następnie opuszczając łopatkę D .
Samochód wyposażony jest w klasyczny akumulator 12 V, znajdujący się pod pokrywą silnika, oraz w akumulator wysokiego napięcia systemu hybrydowego. W niektórych warunkach, jeżeli akumulator 12 V jest zbyt rozładowany, aby uruchomić system hybrydowy, można naładować go za pomocą innego klasycznego akumulatora 12 V. Nie wolno wykonywać ładowania, gdy pali się kontrolka R e a d y .
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
Przed każdą inter wencją przy samochodzie wyłączyć zapłon (zgaszona kontrolka Ready ), aby Ready ), aby Ready
uniknąć ryzyka obrażeń związanego z automatycznym uruchomieniem silnika.
Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.

Informacje praktyczne
222
Uruchamianie pojazdu
z innego akumulatora
W przypadku rozładowania akumulatora samochodu można uruchomić silnik za pomocą akumulatora pomocniczego (zewnętrznego lub z innego samochodu), wykorzystując do tego przewody rozruchowe.
 Zdjąć plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.  Podłączyć czer wony przewód do zacisku (+) akumulatora rozładowanego A , a następnie do zacisku (+) akumulatora pomocniczego B .  Jeden koniec przewodu zielonego lub czarnego podłączyć do zacisku (-) akumulatora pomocniczego B (lub do punktu masy pojazdu z akumulatorem
pomocniczym).  Drugi koniec przewodu zielonego lub czarnego podłączyć do masy C pojazdu z rozładowanym akumulatorem (lub do wspornika silnika).
 Uruchomić silnik pojazdu z akumulatorem pomocniczym i pozostawić na wolnych obrotach przez kilka minut.  Włączyć rozrusznik w pojeździe z akumulatorem rozładowanym i pozostawić silnik włączony. Jeżeli silnik nie uruchomi się od razu, wyłączyć zapłon i poczekać chwilę przed ponowną próbą.  Poczekać, aż silnik powróci na wolne obroty, i odłączyć przewody rozruchowe w odwrotnej kolejności.  Założyć plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.
Najpier w sprawdzić, czy akumulator pomocniczy posiada napięcie nominalne 12 V oraz pojemność co najmniej akumulatora rozładowanego. Nie uruchamiać silnika, gdy do akumulatora podłączony jest prostownik. Nie odłączać zacisku (+) w czasie pracy silnika.
