8

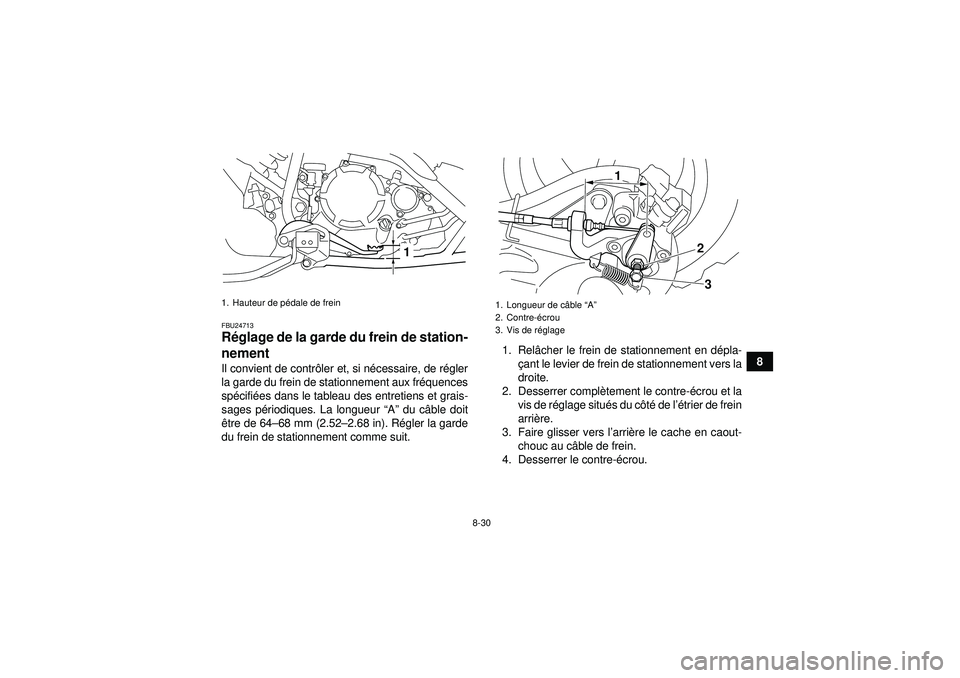

FBU24713Réglage de la garde du frein de station-
nement Il convient de contr ôler et, si n écessaire, de r égler
la garde du frein de stationnement aux fr équences
sp écifié es dans le tableau des entretiens et grais-
sages p ériodiques. La longueur “ A” du c âble doit
ê tre de 64 –68 mm (2.52– 2.68 in). Régler la garde
du frein de stationnement comme suit. 1. Rel
âcher le frein de stationnement en d épla-
ç ant le levier de frein de stationnement vers la
droite.
2. Desserrer compl ètement le contre- écrou et la
vis de r églage situ és du c ôté de l ’étrier de frein
arri ère.
3. Faire glisser vers l ’arri ère le cache en caout-
chouc au c âble de frein.
4. Desserrer le contre-é crou.1. Hauteur de pédale de frein
1
1. Longueur de c âble “A”
2. Contre- écrou
3. Vis de r églage
1
3
2
U1BT62F0.book Page 30 Tuesday, April 19, 2011 10:01 AM

8-31
85. Tourner l
’écrou de r églage sur le c âble du
frein dans le sens (a) pour augmenter la lon-
gueur du c âble et dans le sens (b) pour la di-
minuer.
N.B.Si l ’on ne parvient pas à obtenir la longueur sp éci-
fi é e, s ’adresser à un concessionnaire Yamaha.6. Serrer le contre- écrou sur le c âble de frein.
7. Faire glisser le cache en caoutchouc à sa
place. 8. Serrer la vis de r
églage à l’é trier de frein, puis
la desserrer de 1/8 de tour, et serrer ensuite le
contre- écrou au couple sp écifi é.
ATTENTION : Pour serrer le contre- écrou,
maintenir la vis de r églage à l ’aide d ’une
cl é afin qu ’elle ne tourne pas avec le con-
tre- écrou.
[FCB00521]
AVERTISSEMENT
FWB02090Des freins mal r égl és ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d ’accident
seraient accrus. Apr ès le r églage de la garde
du frein de stationnement, sur élever l ’arri ère
du VTT et faire tourner les roues arri ère. S ’as-
surer que les freins ne frottent pas. Si les freins
frottent, effectuer à nouveau le r églage.
1. Cache en caoutchouc
2. Écrou de r églage
3. Contre- écrou
2
3
1(a) (b)
Couple de serrage :
Contre- écrou ( étrier de frein arri ère) :
16 Nm (1.6 m ·kgf, 12 ft· lbf)
U1BT62F0.book Page 31 Tuesday, April 19, 2011 10:01 AM

8-32
8
FBU24743Contacteurs de feu stop Le feu stop s’allume par l ’action de la p édale et du
levier de frein, et il devrait s ’allumer juste avant que
le freinage ne fasse effet.
Le contacteur de feu stop de la p édale de frein est
r é glable comme suit, mais il faut confier le r églage
du contacteur de feu stop de frein avant à un con-
cessionnaire Yamaha.
Tourner l ’écrou de r églage du contacteur de feu
stop arri ère tout en immobilisant ce dernier. Tour-
ner l ’écrou de r églage dans le sens (a) pour que le
feu stop s ’allume plus t ôt. Tourner l ’écrou de r é-
glage dans le sens (b) pour que le feu stop s ’al-
lume plus tard.
FBU24812R églage de la garde du levier d ’em-
brayage Il convient de contr ôler et, si n écessaire, de r égler
la garde du levier d ’embrayage aux fr équences
sp écifié es dans le tableau des entretiens et grais-
sages p ériodiques.
La garde du levier d ’embrayage doit ê tre de 5.0–
10.0 mm (0.20– 0.39 in), comme illustr é. Si la va-
leur n ’est pas conforme aux caract éristiques, la
corriger comme suit.1. Contacteur de feu stop sur frein arri ère
2. Écrou de r églage du contacteur de feu stop sur frein
arri ère
12
(b)
(a)
U1BT62F0.book Page 32 Tuesday, April 19, 2011 10:01 AM

8-33
81. Faire glisser le cache en caoutchouc vers l ’ar-
ri ère.
2. Desserrer le contre- écrou situ é au levier
d ’embrayage.
3. Pour augmenter la garde du levier d ’em-
brayage, tourner la vis de r églage dans le
sens (a), et pour la r éduire, dans le sens (b).
4. Serrer le contre- écrou.
5. Faire glisser le cache en caoutchouc pour le remettre à sa place.
N.B.Si la valeur sp écifié e ne peut ê tre obtenue en sui-
vant les explications ci-dessus ou si l ’embrayage
ne fonctionne pas correctement, faire contr ôler le
m écanisme int érieur de l ’embrayage par un con-
cessionnaire Yamaha.FBU26864Tension de la cha îne de transmission Contr ôler et, si n écessaire, r égler la tension de la
cha îne de transmission avant chaque d épart.
Contr ôle de la tension de la cha îne de trans-
mission 1. Placer le VTT sur une surface de niveau.N.B.Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contr ôle et
du r églage de la tension de la cha îne de transmis-
sion.2. Pousser le VTT d ’avant en arri ère afin de trou-
ver la section la plus tendue de la cha îne, puis
mesurer la tension de la cha îne comme illus-
tr é.
1. Garde du levier d ’embrayage
2. Contre- écrou
3. Vis de r églage de la garde du levier d ’embrayage
4. Cache en caoutchouc1 3
4
(a)
(b)
2
U1BT62F0.book Page 33 Tuesday, April 19, 2011 10:01 AM

8-34
8
3. Si la tension de la cha îne de transmission est
incorrecte, la r égler comme suit.
R églage de la tension de la cha îne de transmis-
sion 1. Placer le VTT sur une surface de niveau.
2. Desserrer les vis de pincement d ’axe de roue
arri ère. 3. Introduire une tige d
’un diam ètre de 8 mm (0.3
in) et d ’une longueur de 10 cm (4 in) dans un
des orifices du tendeur de cha îne de transmis-
sion.
N.B.Cette tige est disponible chez les concessionnai-
res Yamaha.4. Mettre la bo îte de vitesses au point mort.
Tension de la cha
îne de transmission :
45.0– 55.0 mm (1.77 –2.17 in)
1. Tension de la cha îne de transmission
1
1. Vis de pincement d ’axe de roue arri ère
2. Tige
3. Tendeur de cha îne de transmission
4. Orifice
2 11
3
4
U1BT62F0.book Page 34 Tuesday, April 19, 2011 10:01 AM

8-35
85. Pour tendre la chaî
ne, repousser le VTT vers
l ’arri ère. Pour d étendre la chaî ne, repousser
le VTT vers l ’avant. ATTENTION : Une
cha îne mal tendue impose des efforts ex-
cessifs au moteur et à d ’autres pi èces es-
sentielles, et risque de sauter ou de cas-
ser. Pour é viter ce probl ème, veiller à ce
que la tension de la cha îne de transmis-
sion soit toujours dans les limites sp éci-
fi ées.
[FCB00542]
6. Extraire la tige, puis serrer les vis de pince-
ment de l ’essieu arri ère au couple spé cifié en
proc édant dans l ’ordre indiqu é.
FBU24882Lubrification de la cha îne de transmis-
sion Il faut nettoyer et lubrifier la chaî ne de transmission
aux fr équences sp écifié es dans le tableau des en-
tretiens et graissages p ériodiques, sinon elle
s ’usera rapidement, surtout lors de la conduite
dans les r égions humides ou poussi éreuses. En-
tretenir la cha îne de transmission comme suit.ATTENTIONFCB00561Il faut lubrifier la cha îne de transmission apr ès
avoir lav é le VTT ou apr ès avoir roul é sous la
pluie ou dans des r égions humides.1. Laver la cha îne à l’aide de p étrole et d’ une pe-
tite brosse à poils doux. ATTENTION : Ne
pas nettoyer la cha îne de transmission à la
vapeur, au jet à forte pression ou à l’aide
de dissolvants inad équats, sous peine
d ’endommager ses joints toriques.
[FCB00571]
12 34
56 78
Couple de serrage :
Vis de pincement d ’essieu arri ère :
21 Nm (2.1 m ·kgf, 15 ft· lbf)
U1BT62F0.book Page 35 Tuesday, April 19, 2011 10:01 AM

8-36
8
2. Essuyer soigneusement la cha
îne.
3. Lubrifier abondamment la cha îne avec un lu-
brifiant sp écial pour cha îne à joints toriques.
ATTENTION : Ne pas utiliser de l ’huile mo-
teur ni tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui pour-
raient endommager les joints toriques de
la cha îne de transmission.
[FCB00581]
FBU24902
Contr ôle et lubrification des c âbles Il faut contr ôler le fonctionnement et l ’état de tous
les c âbles de commande avant chaque d épart. Il
faut en outre lubrifier les c âbles et leurs extr émit és quand né
cessaire. Si un c âble est endommag é ou
si son fonctionnement est dur, le faire contr ôler et
remplacer, si n écessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02581
Contr ôler r éguli èrement les câ bles et les
remplacer s ’ils sont endommagé s. Les câ-
bles pourraient rouiller suite à l’endommage-
ment des gaines et les torons de c âble pour-
raient aussi se briser ou se plier, emp êchant
le bon fonctionnement des commandes, ce
qui pourrait provoquer un accident ou des
blessures.
Par temps froid, s ’assurer du bon fonction-
nement des c âbles de commande avant cha-
que dé marrage. Des c âbles de commande
gel és ou dont le fonctionnement est dur ris-
quent d’ entraîner une perte de contr ôle du
v éhicule, ce qui pourrait causer un accident
ou une collision.
1. Joints toriques
1
1
Lubrifiant recommand é:
Lubrifiant Yamaha pour chaî nes et câbles
ou huile moteur
U1BT62F0.book Page 36 Tuesday, April 19, 2011 10:01 AM

8-37
8
FBU24922Contrôle et lubrification des leviers de
frein et d ’embrayage Contr ôler le fonctionnement des leviers de frein et
d ’embrayage avant chaque dé part et lubrifier les
articulations de levier quand n écessaire.
Levier de frein Levier d’
embrayage
FBUM0170Contrôle du s électeur de vitesses Contr ôler le fonctionnement du s électeur de vites-
ses avant chaque d épart. Si le fonctionnement
n ’est pas r égulier, faire contr ôler le v éhicule par un
concessionnaire Yamaha.FBU28871Contr ôle et lubrification de la p édale de
frein Contr ôler le fonctionnement de la p édale de frein
avant chaque d épart et lubrifier le pivot de la pé -
dale quand n écessaire.
Lubrifiants recommandé
s:
Levier de frein : Graisse silicone
Levier d’ embrayage :
Graisse à base de savon au lithium
U1BT62F0.book Page 37 Tuesday, April 19, 2011 10:01 AM
