Per sbloccare lo sterzo
1. Premere
2. Svoltare
Inserire la chiave e, tenendola premuta,
girarla su “ ”.
HAU11004
Spie di segnalazione e di
avvertimento
1. Spia temperatura liquido refrigerante “ ”
2. Spia d’avvertimento livello olio “ ”
3. Spia indicatore di direzione “ ”
4. Spia marcia in folle “ ”
5. Spia guasto motore “ ”
HAU11020
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicato-
ri di direzione viene spostato a sinistra o
destra.
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAUM1062
Spia livello olio “ ”
Questa spia si accende quando la chiave
di accensione è sulla posizione “ ”,
oppure se il livello dell’olio nel serbatoio
olio per motori a 2 tempi risultasse basso
durante il funzionamento. Se la spia
dovesse accendersi mentre il veicolo è in
moto, fermarsi immediatamente e riempi-
re il serbatoio olio con olio per motori a 2
tempi, purché sia di grado JASO “FC” o di
grado ISO, “EG-C” o “EG-D”. La spia
dovrebbe spegnersi una volta riempito il
serbatoio olio per motori a 2 tempi.
NOTA
Se la spia non si accende quando la chia-
ve è in posizione “ ” o non si spegne
dopo il riempimento del serbatoio olio per
motori a 2 tempi, far controllare il circuito
elettrico da un concessionario Yamaha.
HCA16291
Non utilizzare il veicolo fino a quando
non si è certi che il livello olio motore è
sufficiente.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3

HAU11446
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si sur-
riscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ ”. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi.
Se la spia non si accende all’inizio giran-
do la chiave su “ ”, o se la spia resta
accesa, fare controllare il circuito elettrico
da un concessionario Yamaha.
HCA10021
Non continuare a far funzionare il
motore se si sta surriscaldando.
NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
Se il motore si surriscalda, vedere
pagina 6-39 per ulteriori istruzioni.
HAUS1540
Spia guasto motore “ ”
Questa spia lampeggia se viene rilevato
un problema nel circuito elettrico di moni-
toraggio del motore. Se questo accade,
far controllare il dispositivo di autodiagno-
si da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ ”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11621

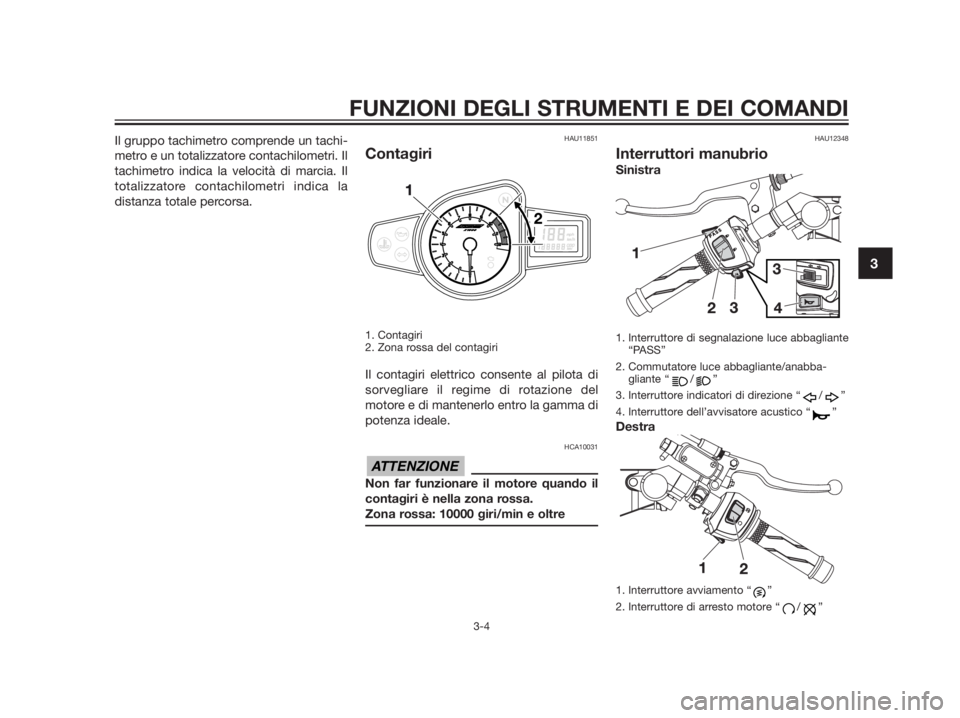

Gruppo tachimetro
1. Tachimetro
2. Contachilometri totalizzatore
SOLO REGNO UNITO
1. Tachimetro
2. Contachilometri totalizzatore
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

Il gruppo tachimetro comprende un tachi-
metro e un totalizzatore contachilometri. Il
tachimetro indica la velocità di marcia. Il
totalizzatore contachilometri indica la
distanza totale percorsa.HAU11851
Contagiri
1. Contagiri
2. Zona rossa del contagiri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del
motore e di mantenerlo entro la gamma di
potenza ideale.
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 10000 giri/min e oltre
HAU12348

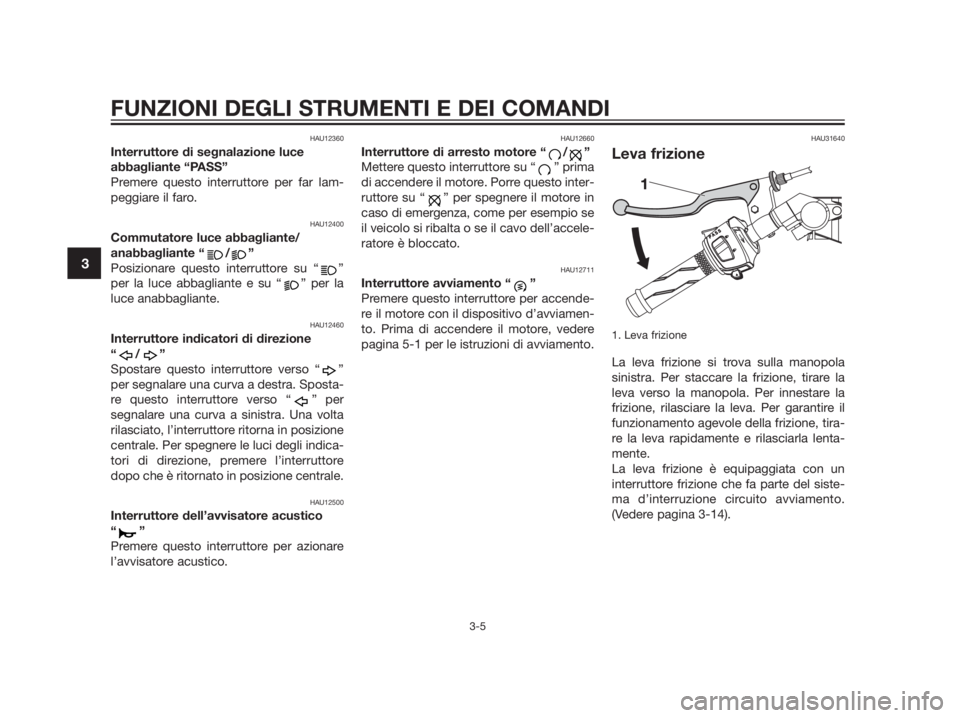

Interruttori manubrio
Sinistra
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce abbagliante/anabba-
gliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
Destra
1. Interruttore avviamento “ ”
2. Interruttore di arresto motore “ / ”
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3

HAU12360
Interruttore di segnalazione luce
abbagliante “PASS”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/ ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Sposta-
re questo interruttore verso “ ” per
segnalare una curva a sinistra. Una volta
rilasciato, l’interruttore ritorna in posizione
centrale. Per spegnere le luci degli indica-
tori di direzione, premere l’interruttore
dopo che è ritornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se
il veicolo si ribalta o se il cavo dell’accele-
ratore è bloccato.
HAU12711
Interruttore avviamento “ ”
Premere questo interruttore per accende-
re il motore con il dispositivo d’avviamen-
to. Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avviamento.
HAU31640
Leva frizione
1. Leva frizione
La leva frizione si trova sulla manopola
sinistra. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la
frizione, rilasciare la leva. Per garantire il
funzionamento agevole della frizione, tira-
re la leva rapidamente e rilasciarla lenta-
mente.
La leva frizione è equipaggiata con un
interruttore frizione che fa parte del siste-
ma d’interruzione circuito avviamento.
(Vedere pagina 3-14).
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

HAU12871

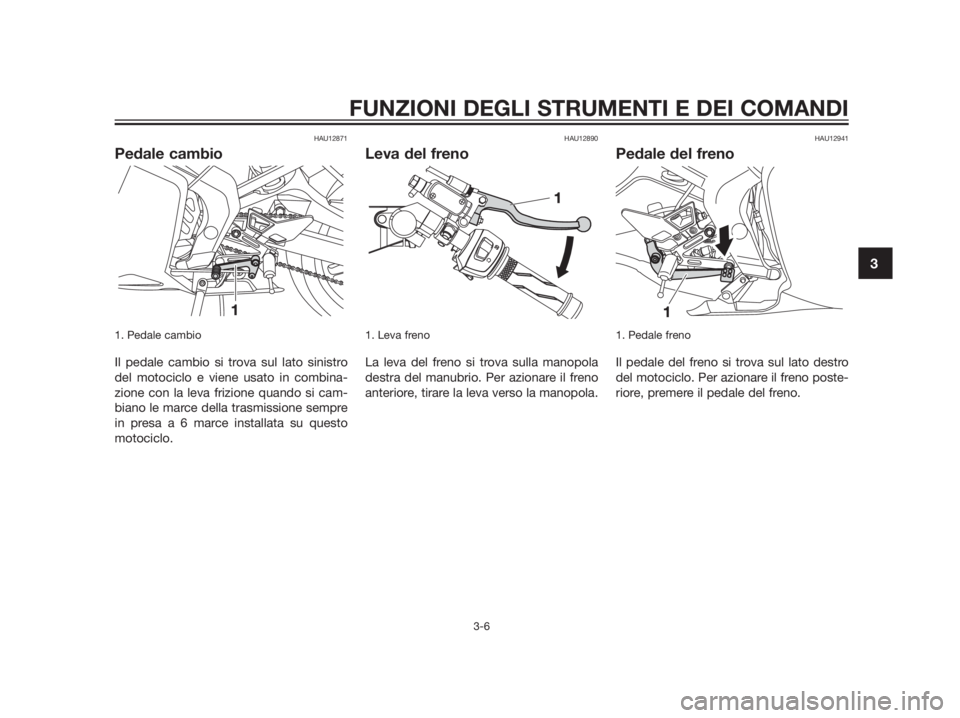

Pedale cambio
1. Pedale cambio
Il pedale cambio si trova sul lato sinistro
del motociclo e viene usato in combina-
zione con la leva frizione quando si cam-
biano le marce della trasmissione sempre
in presa a 6 marce installata su questo
motociclo.
HAU12890
Leva del freno
1. Leva freno
La leva del freno si trova sulla manopola
destra del manubrio. Per azionare il freno
anteriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno
1. Pedale freno
Il pedale del freno si trova sul lato destro
del motociclo. Per azionare il freno poste-
riore, premere il pedale del freno.
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

HAU13074

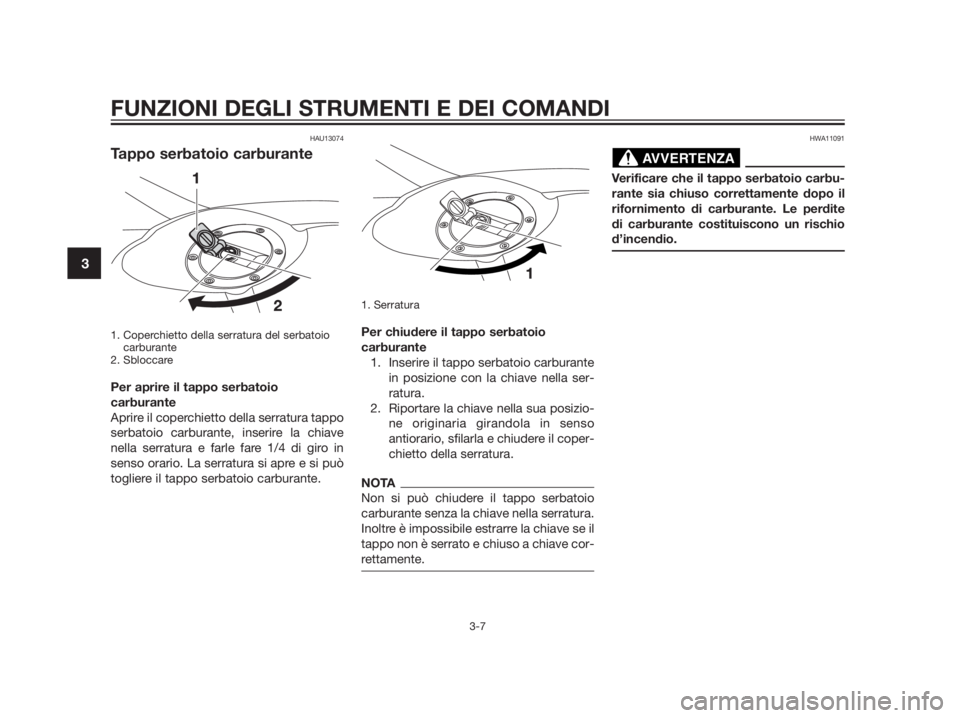

Tappo serbatoio carburante
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare
Per aprire il tappo serbatoio
carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave
nella serratura e farle fare 1/4 di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
1. Serratura
Per chiudere il tappo serbatoio
carburante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella ser-
ratura.
2. Riportare la chiave nella sua posizio-
ne originaria girandola in senso
antiorario, sfilarla e chiudere il coper-
chietto della serratura.
NOTA
Non si può chiudere il tappo serbatoio
carburante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il
rifornimento di carburante. Le perdite
di carburante costituiscono un rischio
d’incendio.
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

HAU13212

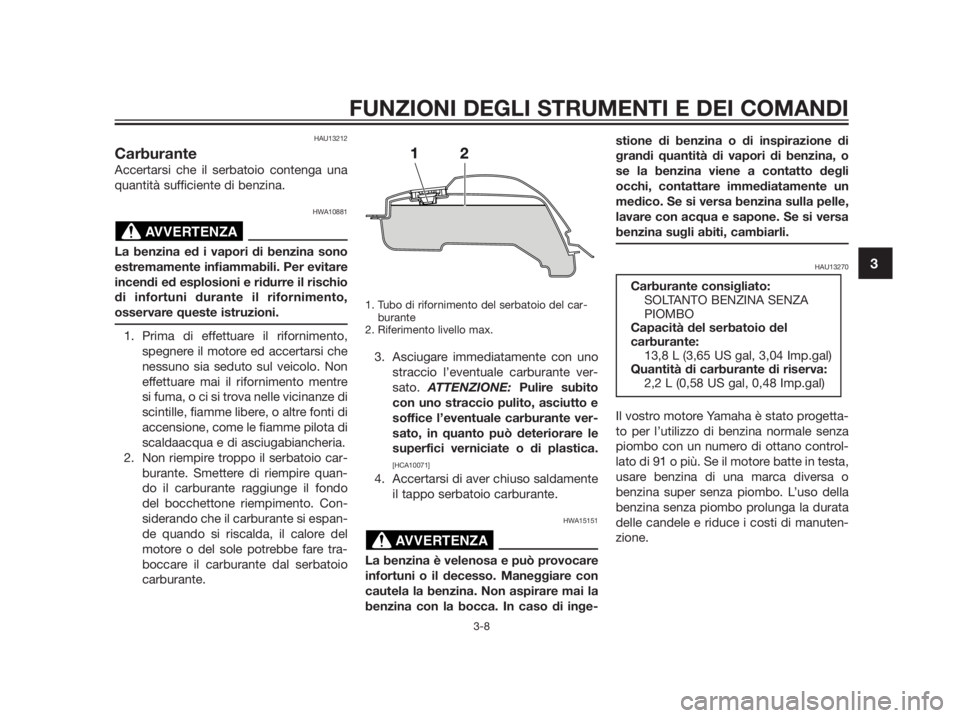

Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento,
osservare queste istruzioni.
1. Prima di effettuare il rifornimento,
spegnere il motore ed accertarsi che
nessuno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre
si fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Smettere di riempire quan-
do il carburante raggiunge il fondo
del bocchettone riempimento. Con-
siderando che il carburante si espan-
de quando si riscalda, il calore del
motore o del sole potrebbe fare tra-
boccare il carburante dal serbatoio
carburante.
1. Tubo di rifornimento del serbatoio del car-
burante
2. Riferimento livello max.
3. Asciugare immediatamente con uno
straccio l’eventuale carburante ver-
sato. ATTENZIONE:Pulire subito
con uno straccio pulito, asciutto e
soffice l’eventuale carburante ver-
sato, in quanto può deteriorare le
superfici verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente
il tappo serbatoio carburante.
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o
se la benzina viene a contatto degli
occhi, contattare immediatamente un
medico. Se si versa benzina sulla pelle,
lavare con acqua e sapone. Se si versa
benzina sugli abiti, cambiarli.
HAU13270
Il vostro motore Yamaha è stato progetta-
to per l’utilizzo di benzina normale senza
piombo con un numero di ottano control-
lato di 91 o più. Se il motore batte in testa,
usare benzina di una marca diversa o
benzina super senza piombo. L’uso della
benzina senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.
Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del
carburante:
13,8 L (3,65 US gal, 3,04 Imp.gal)
Quantità di carburante di riserva:
2,2 L (0,58 US gal, 0,48 Imp.gal)
AVVERTENZA
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

HAUB1300

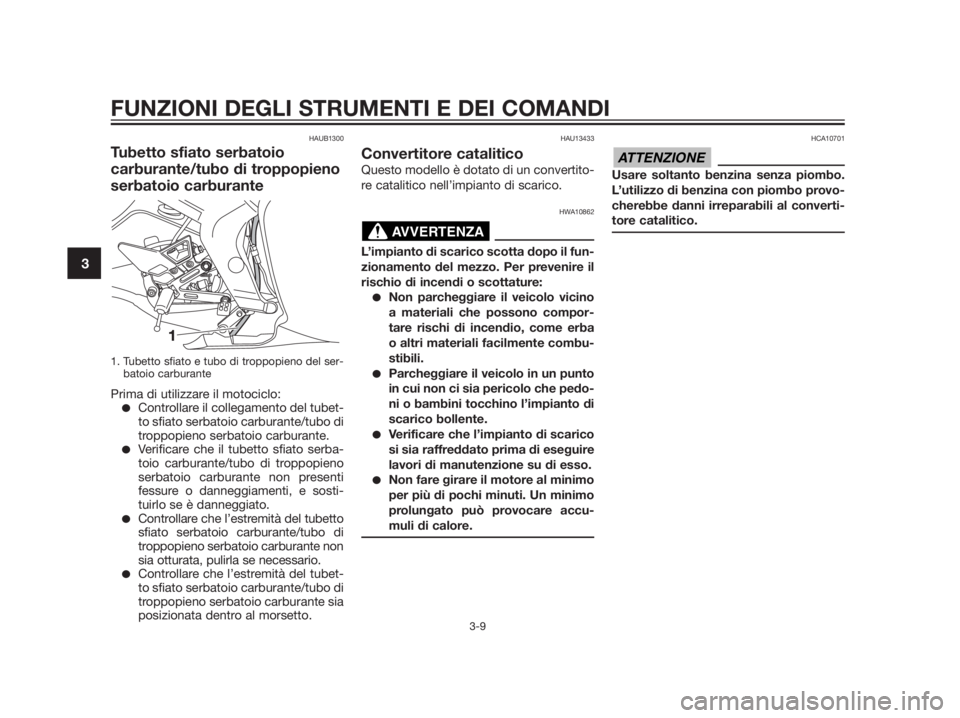

Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante
1. Tubetto sfiato e tubo di troppopieno del ser-
batoio carburante
Prima di utilizzare il motociclo:Controllare il collegamento del tubet-
to sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
Verificare che il tubetto sfiato serba-
toio carburante/tubo di troppopieno
serbatoio carburante non presenti
fessure o danneggiamenti, e sosti-
tuirlo se è danneggiato.
Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
Controllare che l’estremità del tubet-
to sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante sia
posizionata dentro al morsetto.
HAU13433
Convertitore catalitico
Questo modello è dotato di un convertito-
re catalitico nell’impianto di scarico.
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino
a materiali che possono compor-
tare rischi di incendio, come erba
o altri materiali facilmente combu-
stibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedo-
ni o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accu-
muli di calore.
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
ATTENZIONE
AVVERTENZA
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
