2012 Seat Altea Manual do proprietário (in Portuguese)

287
Situações diversas

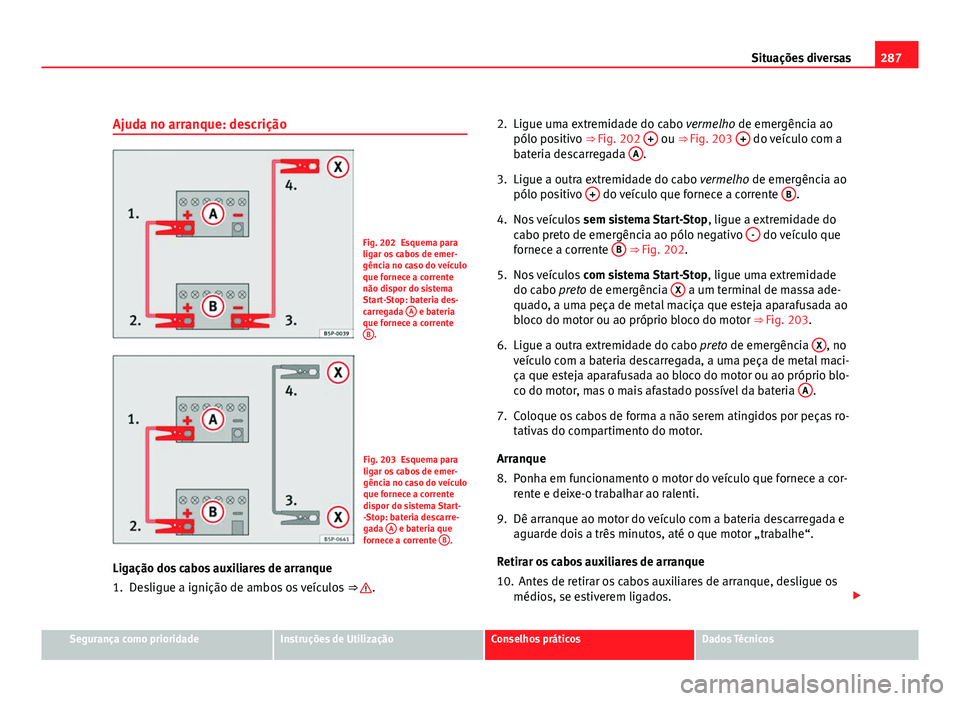

Ajuda no arranque: descrição
Fig. 202 Esquema para
ligar os cabos de emer-
gência no caso do veículo
que fornece a corrente
não dispor do sistema
Start-Stop: bateria des-
carregada A
e bateria
que fornece a corrente B
.
Fig. 203 Esquema para
ligar os cabos de emer-
gência no caso do veículo
que fornece a corrente
dispor do sistema Start-
-Stop: bateria descarre-
gada A
e bateria que
fornece a corrente B.
Ligação dos cabos auxiliares de arranque
1. Desligue a ignição de ambos os veículos ⇒ 
.2. Ligue uma extremidade do cabo vermelho de emergência ao
pólo positivo ⇒ Fig. 202 +
ou ⇒ Fig. 203 + do veículo com a
bateria descarregada A.
3. Ligue a outra extremidade do cabo vermelho de emergência ao pólo positivo +
do veículo que fornece a corrente B.
4. Nos veículos sem sistema Start-Stop , ligue a extremidade do
cabo preto de emergência ao pólo negativo -
do veículo que
fornece a corrente B ⇒ Fig. 202.
5. Nos veículos com sistema Start-Stop , ligue uma extremidade
do cabo preto de emergência X
a um terminal de massa ade-
quado, a uma peça de metal maciça que esteja aparafusada ao
bloco do motor ou ao próprio bloco do motor ⇒ Fig. 203.
6. Ligue a outra extremidade do cabo preto de emergência X
, no
veículo com a bateria descarregada, a uma peça de metal maci-
ça que esteja aparafusada ao bloco do motor ou ao próprio blo-
co do motor, mas o mais afastado possível da bateria A
.
7. Coloque os cabos de forma a não serem atingidos por peças ro- tativas do compartimento do motor.
Arranque
8. Ponha em funcionamento o motor do veículo que fornece a cor- rente e deixe-o trabalhar ao ralenti.
9. Dê arranque ao motor do veículo com a bateria descarregada e aguarde dois a três minutos, até o que motor „trabalhe“.
Retirar os cabos auxiliares de arranque
10. Antes de retirar os cabos auxiliares de arranque, desligue os médios, se estiverem ligados. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

288Situações diversas

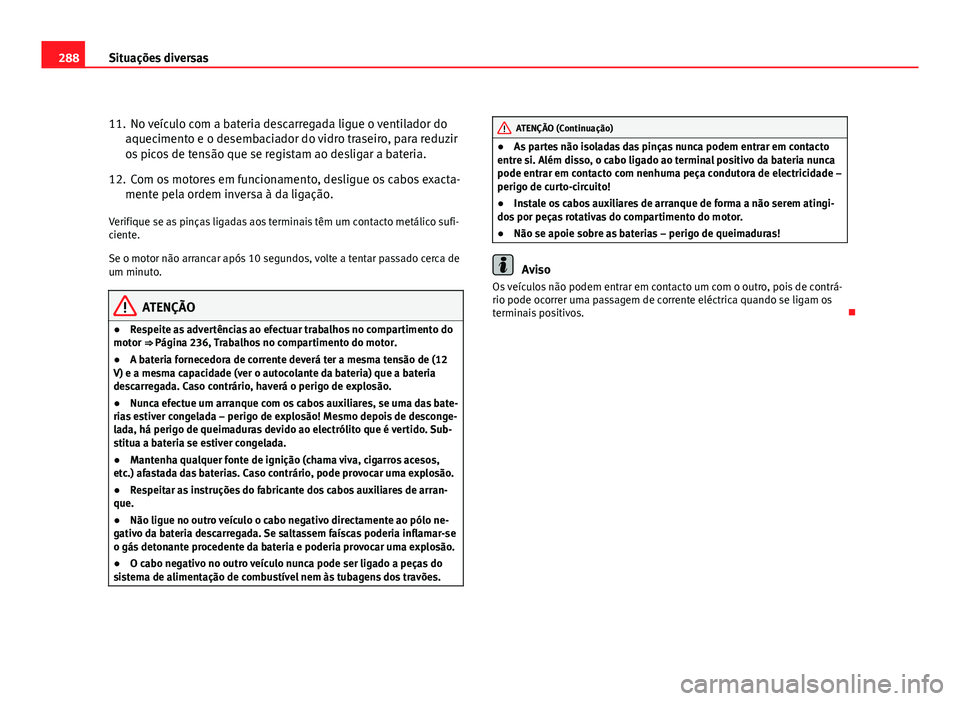

11. No veículo com a bateria descarregada ligue o ventilador do
aquecimento e o desembaciador do vidro traseiro, para reduzir
os picos de tensão que se registam ao desligar a bateria.
12. Com os motores em funcionamento, desligue os cabos exacta- mente pela ordem inversa à da ligação.
Verifique se as pinças ligadas aos terminais têm um contacto metálico sufi-
ciente.
Se o motor não arrancar após 10 segundos, volte a tentar passado cerca de
um minuto.
ATENÇÃO
● Respeite as advertências ao efectuar trabalhos no compartimento do
motor ⇒ Página 236, Trabalhos no compartimento do motor.
● A bateria fornecedora de corrente deverá ter a mesma tensão de (12
V) e a mesma capacidade (ver o autocolante da bateria) que a bateria
descarregada. Caso contrário, haverá o perigo de explosão.
● Nunca efectue um arranque com os cabos auxiliares, se uma das bate-
rias estiver congelada – perigo de explosão! Mesmo depois de desconge-
lada, há perigo de queimaduras devido ao electrólito que é vertido. Sub-
stitua a bateria se estiver congelada.
● Mantenha qualquer fonte de ignição (chama viva, cigarros acesos,
etc.) afastada das baterias. Caso contrário, pode provocar uma explosão.
● Respeitar as instruções do fabricante dos cabos auxiliares de arran-
que.
● Não ligue no outro veículo o cabo negativo directamente ao pólo ne-
gativo da bateria descarregada. Se saltassem faíscas poderia inflamar-se
o gás detonante procedente da bateria e poderia provocar uma explosão.
● O cabo negativo no outro veículo nunca pode ser ligado a peças do
sistema de alimentação de combustível nem às tubagens dos travões.
ATENÇÃO (Continuação)
● As partes não isoladas das pinças nunca podem entrar em contacto
entre si. Além disso, o cabo ligado ao terminal positivo da bateria nunca
pode entrar em contacto com nenhuma peça condutora de electricidade –
perigo de curto-circuito!
● Instale os cabos auxiliares de arranque de forma a não serem atingi-
dos por peças rotativas do compartimento do motor.
● Não se apoie sobre as baterias – perigo de queimaduras!
Aviso
Os veículos não podem entrar em contacto um com o outro, pois de contrá-
rio pode ocorrer uma passagem de corrente eléctrica quando se ligam os
terminais positivos. 

289
Situações diversas

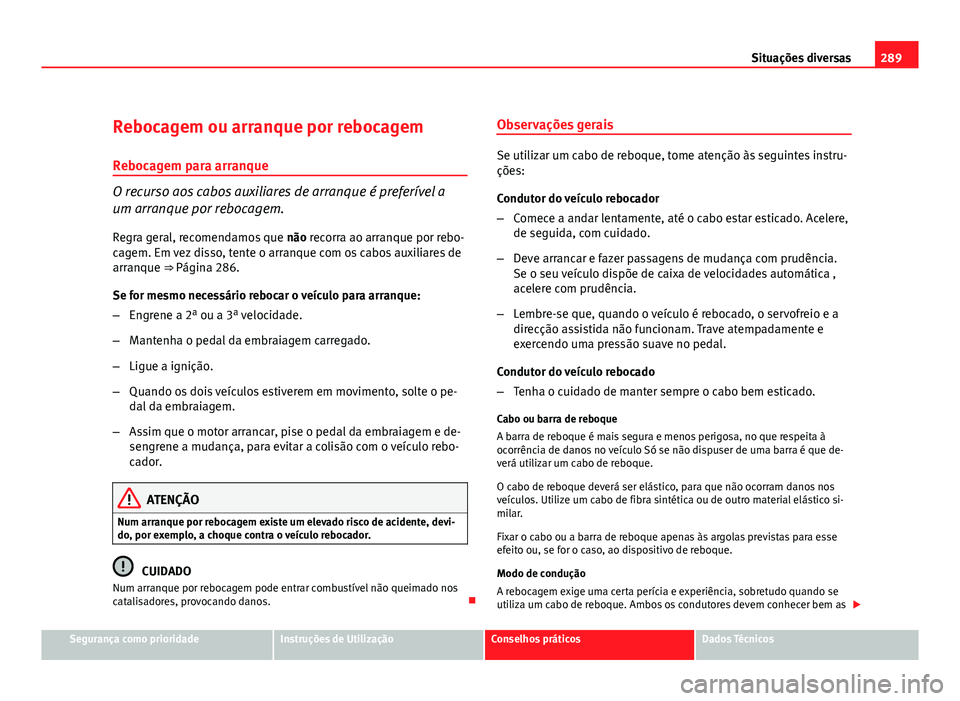

Rebocagem ou arranque por rebocagem Rebocagem para arranque
O recurso aos cabos auxiliares de arranque é preferível a
um arranque por rebocagem.
Regra geral, recomendamos que não recorra ao arranque por rebo-
cagem. Em vez disso, tente o arranque com os cabos auxiliares de
arranque ⇒  Página 286.
Se for mesmo necessário rebocar o veículo para arranque:
– Engrene a 2 a
ou a 3 a
velocidade.
– Mantenha o pedal da embraiagem carregado.
– Ligue a ignição.
– Quando os dois veículos estiverem em movimento, solte o pe-
dal da embraiagem.
– Assim que o motor arrancar, pise o pedal da embraiagem e de-
sengrene a mudança, para evitar a colisão com o veículo rebo-
cador.
ATENÇÃO
Num arranque por rebocagem existe um elevado risco de acidente, devi-
do, por exemplo, a choque contra o veículo rebocador.
CUIDADO
Num arranque por rebocagem pode entrar combustível não queimado nos
catalisadores, provocando danos. Observações gerais
Se utilizar um cabo de reboque, tome atenção às seguintes instru-
ções:
Condutor do veículo rebocador
–
Comece a andar lentamente, até o cabo estar esticado. Acelere,
de seguida, com cuidado.
– Deve arrancar e fazer passagens de mudança com prudência.
Se o seu veículo dispõe de caixa de velocidades automática ,
acelere com prudência.
– Lembre-se que, quando o veículo é rebocado, o servofreio e a
direcção assistida não funcionam. Trave atempadamente e
exercendo uma pressão suave no pedal.
Condutor do veículo rebocado
– Tenha o cuidado de manter sempre o cabo bem esticado.
Cabo ou barra de reboque
A barra de reboque é mais segura e menos perigosa, no que respeita à
ocorrência de danos no veículo Só se não dispuser de uma barra é que de-
verá utilizar um cabo de reboque.
O cabo de reboque deverá ser elástico, para que não ocorram danos nos
veículos. Utilize um cabo de fibra sintética ou de outro material elástico si-
milar.
Fixar o cabo ou a barra de reboque apenas às argolas previstas para esse
efeito ou, se for o caso, ao dispositivo de reboque.
Modo de condução
A rebocagem exige uma certa perícia e experiência, sobretudo quando se
utiliza um cabo de reboque. Ambos os condutores devem conhecer bem as 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

290Situações diversas

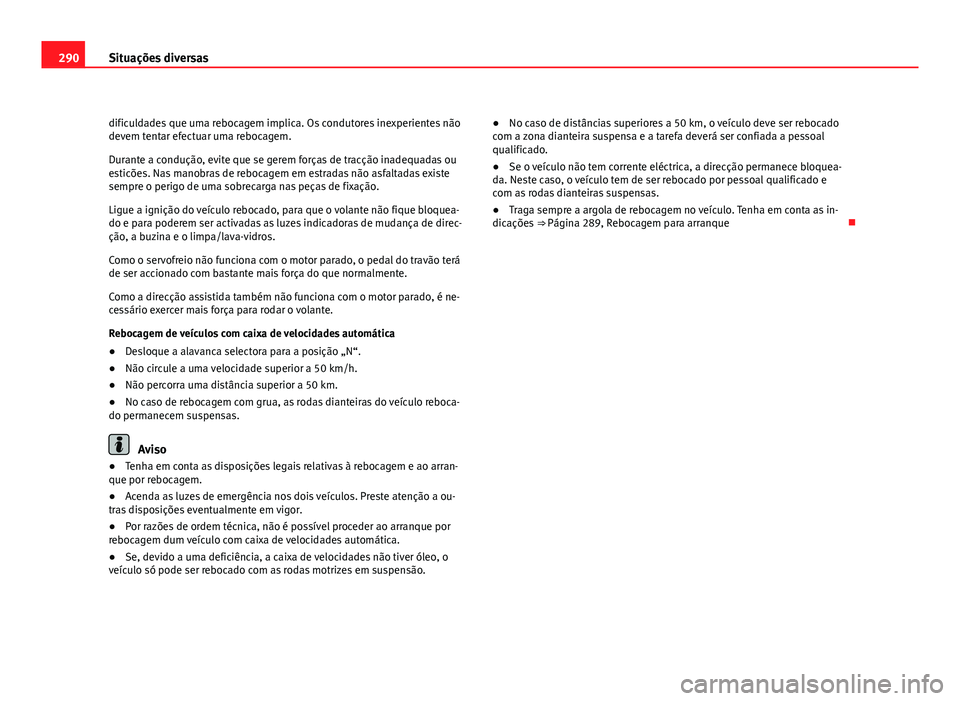

dificuldades que uma rebocagem implica. Os condutores inexperientes não
devem tentar efectuar uma rebocagem.
Durante a condução, evite que se gerem forças de tracção inadequadas ou
esticões. Nas manobras de rebocagem em estradas não asfaltadas existe
sempre o perigo de uma sobrecarga nas peças de fixação.
Ligue a ignição do veículo rebocado, para que o volante não fique bloquea-
do e para poderem ser activadas as luzes indicadoras de mudança de direc-
ção, a buzina e o limpa/lava-vidros.
Como o servofreio não funciona com o motor parado, o pedal do travão terá
de ser accionado com bastante mais força do que normalmente.
Como a direcção assistida também não funciona com o motor parado, é ne-
cessário exercer mais força para rodar o volante.
Rebocagem de veículos com caixa de velocidades automática
● Desloque a alavanca selectora para a posição „N“.
● Não circule a uma velocidade superior a 50 km/h.
● Não percorra uma distância superior a 50 km.
● No caso de rebocagem com grua, as rodas dianteiras do veículo reboca-
do permanecem suspensas.
Aviso
● Tenha em conta as disposições legais relativas à rebocagem e ao arran-
que por rebocagem.
● Acenda as luzes de emergência nos dois veículos. Preste atenção a ou-
tras disposições eventualmente em vigor.
● Por razões de ordem técnica, não é possível proceder ao arranque por
rebocagem dum veículo com caixa de velocidades automática.
● Se, devido a uma deficiência, a caixa de velocidades não tiver óleo, o
veículo só pode ser rebocado com as rodas motrizes em suspensão. ●
No caso de distâncias superiores a 50 km, o veículo deve ser rebocado
com a zona dianteira suspensa e a tarefa deverá ser confiada a pessoal
qualificado.
● Se o veículo não tem corrente eléctrica, a direcção permanece bloquea-
da. Neste caso, o veículo tem de ser rebocado por pessoal qualificado e
com as rodas dianteiras suspensas.
● Traga sempre a argola de rebocagem no veículo. Tenha em conta as in-
dicações ⇒ Página 289, Rebocagem para arranque 

291
Situações diversas

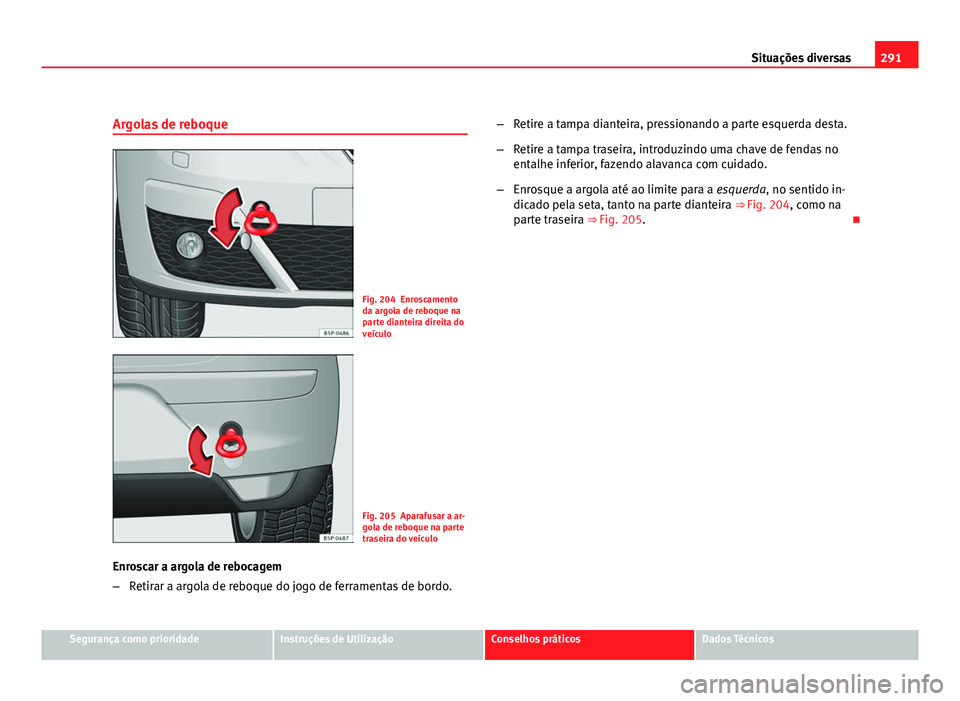

Argolas de reboque
Fig. 204 Enroscamento
da argola de reboque na
parte dianteira direita do
veículo
Fig. 205 Aparafusar a ar-
gola de reboque na parte
traseira do veículo
Enroscar a argola de rebocagem
– Retirar a argola de reboque do jogo de ferramentas de bordo. –
Retire a tampa dianteira, pressionando a parte esquerda desta.
– Retire a tampa traseira, introduzindo uma chave de fendas no
entalhe inferior, fazendo alavanca com cuidado.
– Enrosque a argola até ao limite para a esquerda, no sentido in-
dicado pela seta, tanto na parte dianteira ⇒ Fig. 204, como na
parte traseira ⇒ Fig. 205. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

292Descrição dos dados

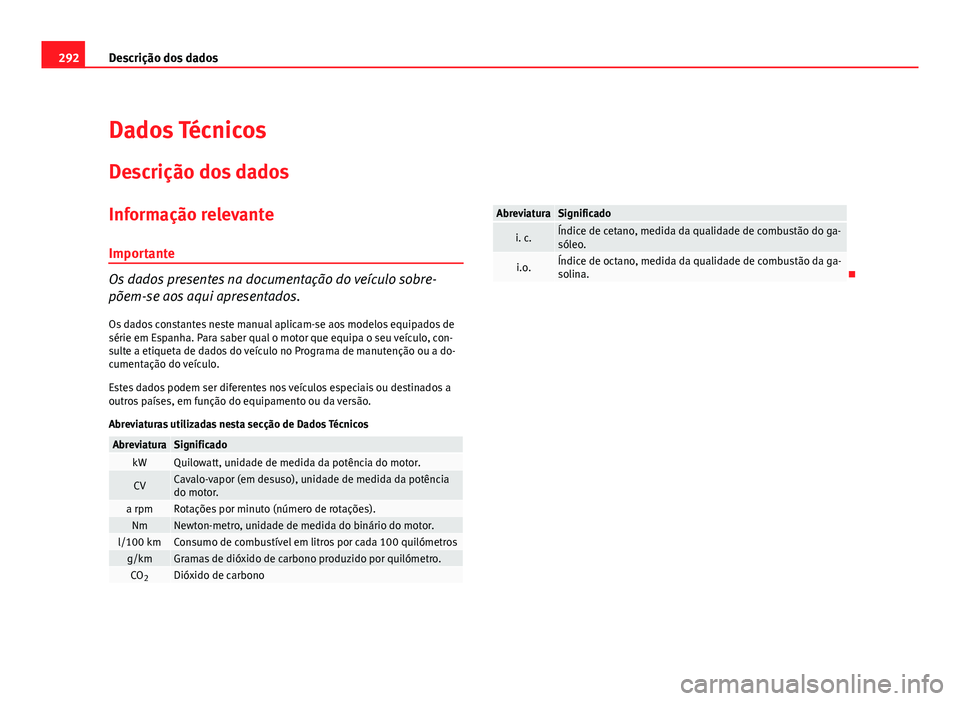

Dados Técnicos
Descrição dos dados
Informação relevanteImportante
Os dados presentes na documentação do veículo sobre-
põem-se aos aqui apresentados.
Os dados constantes neste manual aplicam-se aos modelos equipados de
série em Espanha. Para saber qual o motor que equipa o seu veículo, con-
sulte a etiqueta de dados do veículo no Programa de manutenção ou a do-
cumentação do veículo.
Estes dados podem ser diferentes nos veículos especiais ou destinados a
outros países, em função do equipamento ou da versão.
Abreviaturas utilizadas nesta secção de Dados Técnicos
AbreviaturaSignificadokWQuilowatt, unidade de medida da potência do motor.
CVCavalo-vapor (em desuso), unidade de medida da potência
do motor.
a rpmRotações por minuto (número de rotações).NmNewton-metro, unidade de medida do binário do motor.l/100 kmConsumo de combustível em litros por cada 100 quilómetrosg/kmGramas de dióxido de carbono produzido por quilómetro.CO 2Dióxido de carbono
AbreviaturaSignificado
i. c.Índice de cetano, medida da qualidade de combustão do ga-
sóleo.
i.o.Índice de octano, medida da qualidade de combustão da ga-
solina.

293
Descrição dos dados

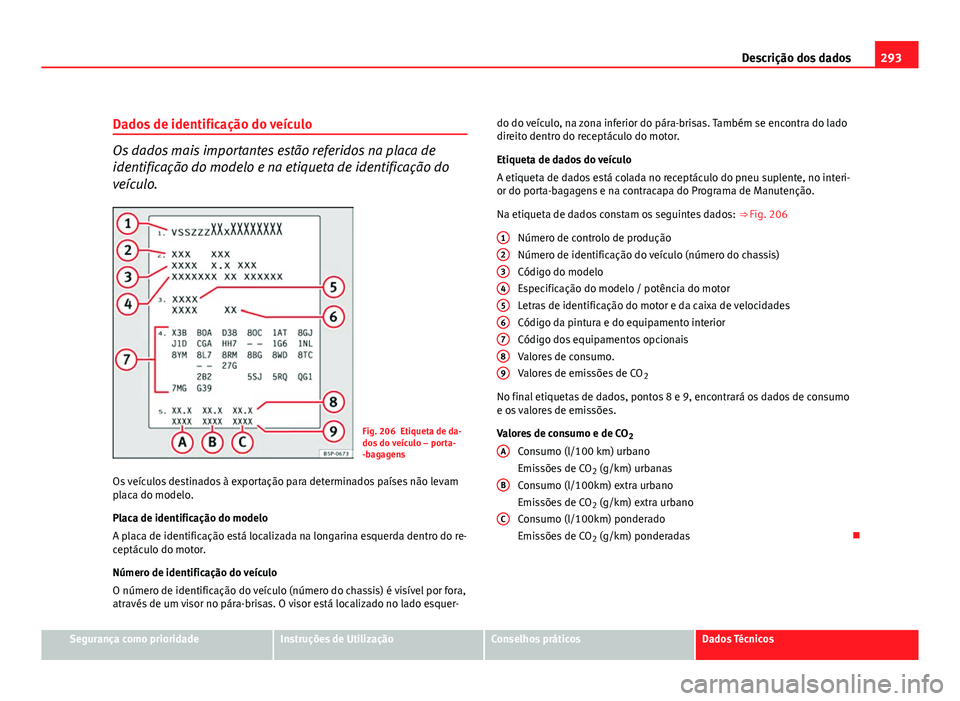

Dados de identificação do veículo
Os dados mais importantes estão referidos na placa de
identificação do modelo e na etiqueta de identificação do
veículo.
Fig. 206 Etiqueta de da-
dos do veículo – porta-
-bagagens
Os veículos destinados à exportação para determinados países não levam
placa do modelo.
Placa de identificação do modelo
A placa de identificação está localizada na longarina esquerda dentro do re-
ceptáculo do motor.
Número de identificação do veículo
O número de identificação do veículo (número do chassis) é visível por fora,
através de um visor no pára-brisas. O visor está localizado no lado esquer- do do veículo, na zona inferior do pára-brisas. Também se encontra do lado
direito dentro do receptáculo do motor.
Etiqueta de dados do veículo
A etiqueta de dados está colada no receptáculo do pneu suplente, no interi-
or do porta-bagagens e na contracapa do Programa de Manutenção.
Na etiqueta de dados constam os seguintes dados:
⇒ Fig. 206
Número de controlo de produção
Número de identificação do veículo (número do chassis)
Código do modelo
Especificação do modelo / potência do motor
Letras de identificação do motor e da caixa de velocidades
Código da pintura e do equipamento interior
Código dos equipamentos opcionais
Valores de consumo.
Valores de emissões de CO 2
No final etiquetas de dados, pontos 8 e 9, encontrará os dados de consumo
e os valores de emissões.
Valores de consumo e de CO 2
Consumo (l/100 km) urbano
Emissões de CO 2 (g/km) urbanas
Consumo (l/100km) extra urbano
Emissões de CO 2 (g/km) extra urbano
Consumo (l/100km) ponderado
Emissões de CO 2 (g/km) ponderadas

123456789
A
B
C
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

294Descrição dos dados
Dados sobre o consumo de combustível
Consumo de combustível
Os valores de consumo e de emissão na etiqueta de dados
são específicos para cada veículo. O consumo de combustível e as emissões de CO 2 do veículo podem ser
consultados na etiqueta de dados do veículo, que está colada no receptá-
culo do pneu suplente, no interior do porta-bagagens e na contracapa do
Programa de Manutenção.
Os valores de consumo de combustível e das emissões de CO 2 reportam à
classe de peso correspondente ao seu veículo, em função da combinação
do motor, da caixa de velocidades e do tipo de equipamento específico e
apenas servem para estabelecer comparações entre os diferentes modelos.
O consumo de combustível e as emissões de CO 2 não só dependem do ren-
dimento do veículo, mas também em função de outros factores como o esti-
lo de condução, as condições do piso, o estado do trânsito, as influências
ambientais, a carga ou o número de passageiros, que podem produzir uma
variação nos valores estabelecidos.
Cálculo do consumo de combustível
Os valores de consumo foram calculados com base nas medições realiza-
das ou controladas por laboratórios certificados da CE, segundo a versão
mais recente das directivas CE 715/2007 e 80/1268/CEE (para mais infor-
mação, consultar o Jornal Oficial da União Europeia em EUR-Lex: © Unión
Europea, http://eur-lex.europa.eu/es/index.htm) em vigor e a tara do veícu-
lo.
Aviso
Na prática, e considerando todos os factores aqui mencionados, podem
ocorrer valores de consumo diferentes aos calculados, segundo as directi-
vas europeias vigentes. Pesos
Os valores da tara são válidos para a versão de base com o depósito 90%
cheio e sem equipamentos opcionais. O valor indicado inclui 75 kg corres-
pondentes ao peso do condutor.
No caso de versões especiais e equipamento opcional, ou montagem pos-
terior de acessórios, a tara pode aumentar ⇒ 
.
ATENÇÃO
● Tenha em atenção que no transporte de objectos pesados o compor-
tamento do carro poderá modificar-se por deslocação de centro de gravi-
dade - perigo de acidente! Por isso, adapte sempre o seu estilo de condu-
ção e a velocidade a estas circunstâncias.
● Nunca ultrapassar o peso máximo permitido por eixo nem o peso má-
ximo permitido do veículo. Se se excede o peso permitido por eixo ou o
peso máximo permitido, o comportamento do veículo em andamento po-
de alterar-se, o que pode provocar acidentes, ferimentos nos ocupantes e
danos no veículo.

Condução com reboque Cargas de reboque
Cargas de reboque
As cargas de apoio e reboque permitidas foram estabelecidas, de acordo
com testes realizados segundo critérios rigorosamente definidos. Todas as
cargas de reboque são válidas para veículos que circulam na UE e até uma
velocidade máxima de 80 km/h (em situações excepcionais até 100 km/h). 
