4
103
!
Conduite

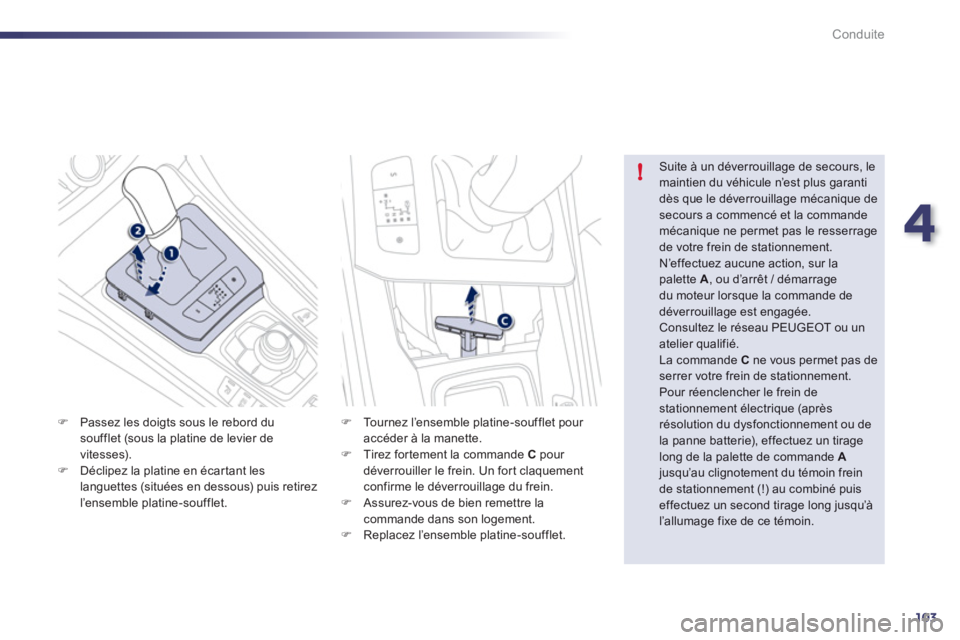

)Passez les doigts sous le rebord du soufflet (sous la platine de levier de
vitesses).)Déclipez la platine en écartant les
languettes (situées en dessous) puis retirez
l’ensemble platine-soufflet.


Suite à un déverrouillage de secours, lemaintien du véhicule n’est plus garantidès que le déverrouillage mécanique de secours a commencé et la commande
mécanique ne permet pas le resserrage de votre frein de stationnement.
N’effectuez aucune action, sur lapalette A
, ou d’arrêt / démarragedu moteur lorsque la commande de déverrouillage est engagée. Consultez le réseau PEUGEOT ou unatelier qualifié.
La commande C
ne vous permet pas de serrer votre frein de stationnement.
Pour réenclencher le frein de stationnement électrique (après résolution du dysfonctionnement ou de la panne batterie), effectuez un tiragelong de la palette de commande Ajusqu’au clignotement du témoin frein de stationnement (!) au combiné puiseffectuez un second tirage long jusqu’àl’allumage fixe de ce témoin.

)
Tournez l’ensemble platine-soufflet pour accéder à la manette.)
Tirez fortement la commande Cpour
déverrouiller le frein. Un fort claquement confirme le déverrouillage du frein.) Assurez-vous de bien remettre la commande dans son logement. )
Replacez l’ensemble platine-soufflet.

104
Conduite

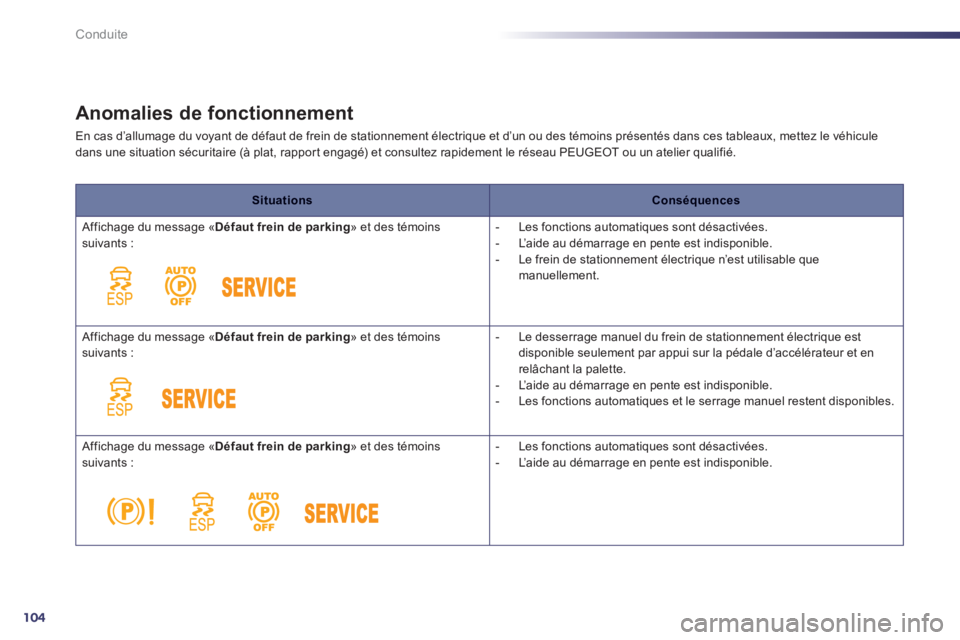

Anomalies de fonctionnement
En cas d’allumage du voyant de défaut de frein de stationnement électrique et d’un ou des témoins présentés dans ces tableaux, mettez le véhicule
dans une situation sécuritaire (à plat, rappor t engagé) et consultez rapidement le réseau PEUGEOT ou un atelier qualifié.
SituationsConséquences
A
ffichage du message « Défaut frein de parking
» et des témoins suivants :

- Les fonctions automatiques sont désactivées.

- L’aide au démarrage en pente est indisponible.

- Le frein de stationnement électrique n’est utilisable quemanuellement.
A
ffichage du message « Défaut frein de parking
» et des témoins suivants :

- Le desserrage manuel du frein de stationnement électrique est
disponible seulement par appui sur la pédale d’accélérateur et en
relâchant la palette.

- L’aide au démarrage en pente est indisponible.

- Les fonctions automatiques et le serrage manuel restent disponibles.
A
ffichage du message « Défaut frein de parking
» et des témoins suivants :

- Les fonctions automatiques sont désactivées.

- L’aide au démarrage en pente est indisponible.

4
105
Conduite

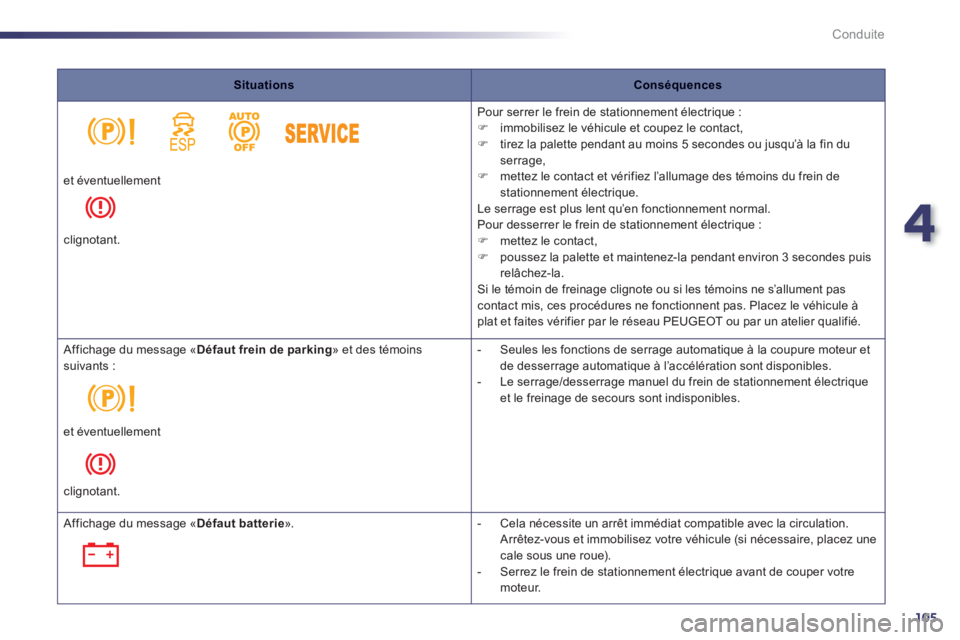

SituationsConséquences
Pour serrer le frein de stationnement électrique :)
immobilisez le véhicule et coupez le contact, )
tirez la palette pendant au moins 5 secondes ou jusqu’à la fin du serrage,)
mettez le contact et vérifiez l’allumage des témoins du frein de stationnement électrique.
Le serrage est plus lent qu’en fonctionnement normal.
Pour desserrer le frein de stationnement électrique :
)
mettez le contact, )
poussez la palette et maintenez-la pendant environ 3 secondes puis
relâchez-la.
Si le témoin de freinage clignote ou si les témoins ne s’allument pascontact mis, ces procédures ne fonctionnent pas. Placez le véhicule à
plat et faites vérifier par le réseau PEUGEOT ou par un atelier qualifié.
et éventuellement
c
lignotant.
A
ffichage du message « Défaut frein de parking
» et des témoins suivants :

- Seules les fonctions de serrage automatique à la coupure moteur et
de desserrage automatique à l’accélération sont disponibles.

- Le serrage/desserrage manuel du frein de stationnement électrique et le freinage de secours sont indisponibles.

et éventuellement
cli
gnotant.
Afficha
ge du message « Défaut batterie».

- Cela nécessite un arrêt immédiat compatible avec la circulation.
Arrêtez-vous et immobilisez votre véhicule
(si nécessaire, placez unecale sous une roue).

- Serrez le frein de stationnement électrique avant de couper votre
m
oteur.

106
!
Conduite

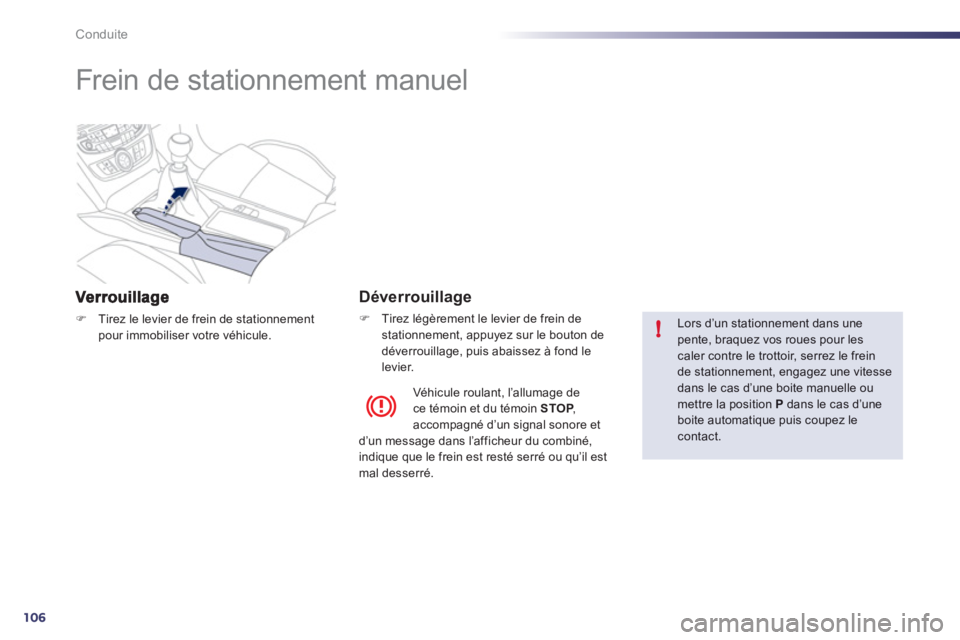

Frein de stationnement manuel
)Tirez le levier de frein de stationnementpour immobiliser votre véhicule.



Déverrouillage
)
Tirez légèrement le levier de frein de stationnement, appuyez sur le bouton de
déverrouillage, puis abaissez à fond le levier.
Lors d’un stationnement dans une pente, braquez vos roues pour les caler contre le trottoir, serrez le frein de stationnement, engagez une vitesse dans le cas d’une boite manuelle oumettre la position P
dans le cas d’uneboite automatique puis coupez le contact.
Véhicule roulant, l
’allumage de ce témoin et du témoin STOP,Paccompagné d’un signal sonore et
d’un message dans l’afficheur du combiné,
indique que le frein est resté serré ou qu’il est
m
al desserré.

4
107
!
i
!
i
Conduite
Engagez uniquement la marche arrière,véhicule à l’arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage du moteur : - sélectionnez toujours le point mor t, - appuyez sur la pédale d’embrayage.

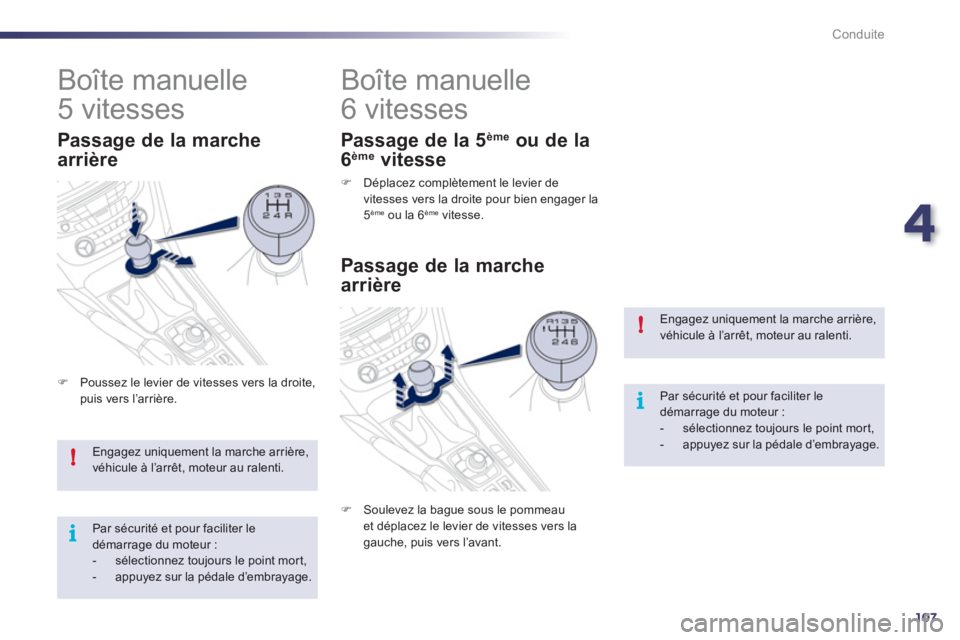

Boîte manuelle
6 vitesses
Passage de la 5 ème ou de la
6 èmevitesse
) Déplacez complètement le levier de
vitesses vers la droite pour bien engager la5 ème ou la 6 ème
vitesse.


Engagez uniquement la marche arrière, véhicule à l’arrêt, moteur au ralenti.

Par sécurité et pour faciliter ledémarrage du moteur :


- sélectionnez toujours le point mor t,

- appuyez sur la pédale d’embrayage.







Boîte manuelle
5 vitesses
)Poussez le levier de vitesses vers la droite,puis vers l’arrière.


Passage de la marche
arrière
Passa
ge de la marche
arrière
) Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la
gauche, puis vers l’avant.

108
i
Conduite

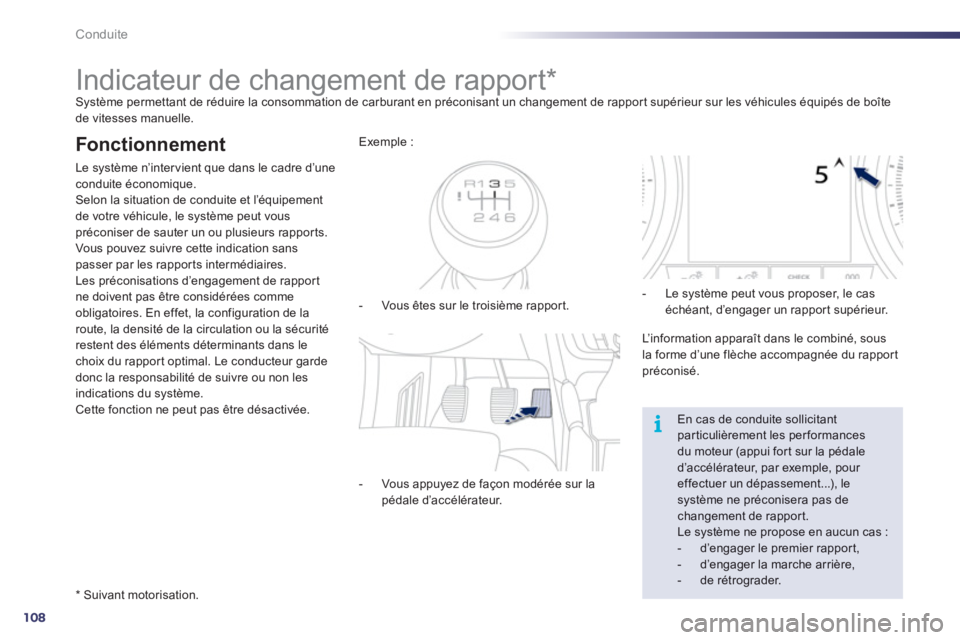

Indicateur de changement de rapport * Système permettant de réduire la consommation de carburant en préconisant un changement de rapport supérieur sur les véhicules équipés de boîtede vitesses manuelle.
Fonctionnement
Le système n’inter vient que dans le cadre d’une conduite économique.
Selon la situation de conduite et l’équipement
de votre véhicule, le s
ystème peut vouspréconiser de sauter un ou plusieurs rappor ts. Vous pouvez suivre cette indication sanspasser par les rappor ts intermédiaires.
Les préconisations d’engagement de rappor t ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la route, la densité de la circulation ou la sécurité restent des éléments déterminants dans le choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du s
ystème.Cette fonction ne peut pas être désactivée.
*
Suivant motorisation.

- Vous êtes sur le troisième rapport.
Exem
ple :

- Vous appuyez de façon modérée sur la
pédale d
’accélérateur.
- Le s
ystème peut vous proposer, le cas échéant, d’engager un rappor t supérieur.

L’information apparaît dans le combiné, sous
la forme d’une flèche accompa
gnée du rappor t préconisé.


En cas de conduite sollicitantpar ticulièrement les performancesdu moteur (appui for t sur la pédale d’accélérateur, par exemple, pour effectuer un dépassement...), le système ne préconisera pas de changement de rappor t.
Le système ne propose en aucun cas :



- d’engager le premier rapport,

- d’engager la marche arrière,

- de rétrograder.

4
109
i
Conduite

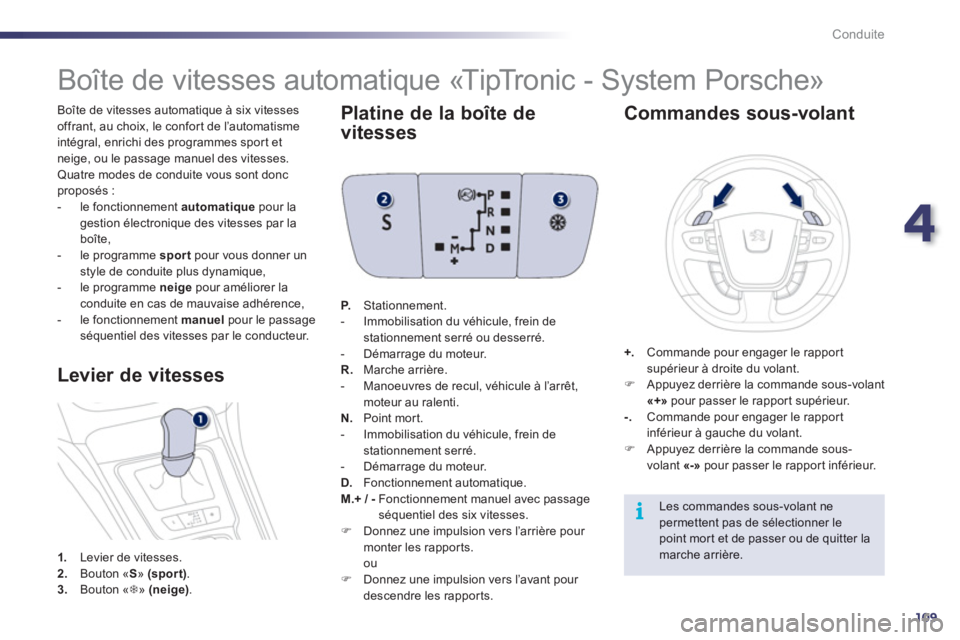

Boîte de vitesses automatique à six vitesses
offrant, au choix, le confor t de l’automatisme
inté
gral, enrichi des programmes sport et
neige, ou le passage manuel des vitesses.
Quatre modes de conduite vous sont donc proposés :


- le fonctionnement automatique
pour la
gestion électronique des vitesses par la
boîte,

- le programme sport
pour vous donner unstyle de conduite plus dynamique,

- le programme neigepour améliorer laconduite en cas de mauvaise adhérence,

- le fonctionnement manuel
pour le passage séquentiel des vitesses par le conducteur.















Boîte de vitesses automatique «TipTronic - System Porsche»
1.
Levier de vitesses. 2.Bouton « S» (sport) . 3.Bouton «7»(neige).


Levier de vitesses Platine de la boîte de
vitesses
P. Stationnement.
- Immobilisation du véhicule, frein de stationnement serré ou desserré.
- Démarrage du moteur.
R. Marche arrière.
- Manoeuvres de recul, véhicule à l’arrêt,
m
oteur au ralenti.N.Point mort.
- Immobilisation du véhicule, frein de stationnement serré.
- Démarrage du moteur. D.
Fonctionnement automatique.M.+ / -
Fonctionnement manuel avec passage
séquentiel des six vitesses.
) Donnez une impulsion vers l’arrière pour
monter les rapports.
ou) Donnez une impulsion vers l’avant pour descendre les rappor ts.



Commandes sous-volant
+. Commande pour engager le rapport supérieur à droite du volant. )
Appuyez derrière la commande sous-volant «+»pour passer le rappor t supérieur. -.
Commande pour engager le rappor t
inférieur à gauche du volant. ) Appuyez derrière la commande sous-
volant «-»
pour passer le rapport inférieur.


Les commandes sous-volant ne permettent pas de sélectionner le
point mort et de passer ou de quitter la marche arrière.

110
i!
Conduite

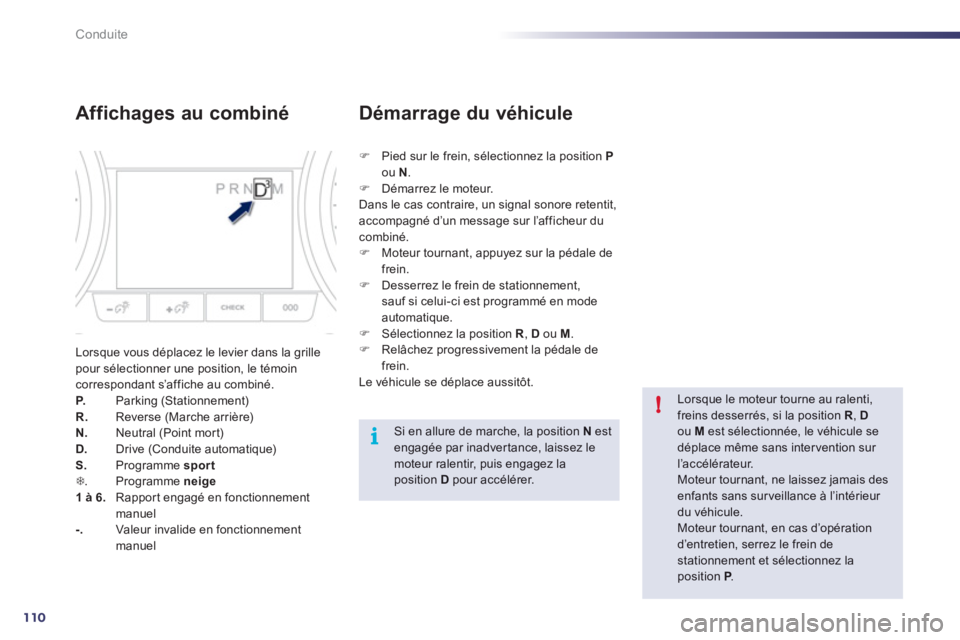

Affichages au combiné
Lorsque vous déplacez le levier dans la grille pour sélectionner une position, le témoincorrespondant s’affiche au combiné. P. Parking (Stationnement)R.Reverse (Marche arrière) N.
Neutral (Point mort)D.
Drive (Conduite automatique)S.Programme sport7
. Programme neige1 à 6.
Rapport engagé en fonctionnementmanuel -.
Valeur invalide en fonctionnementmanuel
)
Pied sur le frein, sélectionnez la position P
ou N.)
Démarrez le moteur.
Dans le cas contraire, un signal sonore retentit,
accompa
gné d’un message sur l’afficheur ducombiné.) Moteur tournant, appuyez sur la pédale de frein. )
Desserrez le frein de stationnement, sauf si celui-ci est programmé en mode
automatique.) Sélectionnez la position R
, D
ou M.)
Relâchez progressivement la pédale defrein.
Le véhicule se déplace aussitôt.


Démarrage du véhicule


Lorsque le moteur tourne au ralenti, freins desserrés, si la position R , Dou Mest sélectionnée, le véhicule sedéplace même sans inter vention sur l’ac c élérateur.
Moteur tournant, ne laissez jamais des enfants sans surveillance à l’intérieur du véhicule.
Moteur tournant, en cas d’opérationd’entretien, serrez le frein destationnement et sélectionnez laposition P.P
Si en allure de marche, la position Nest engagée par inadver tance, laissez lemoteur ralentir, puis engagez la position D
pour accélérer.
