2012 Peugeot 508 Manuel du propriétaire (in French)

9
215
Vér if ic ations
Ils vous donnent accès à la vérification
du niveau des différents liquides et au
remplacement de certains éléments.

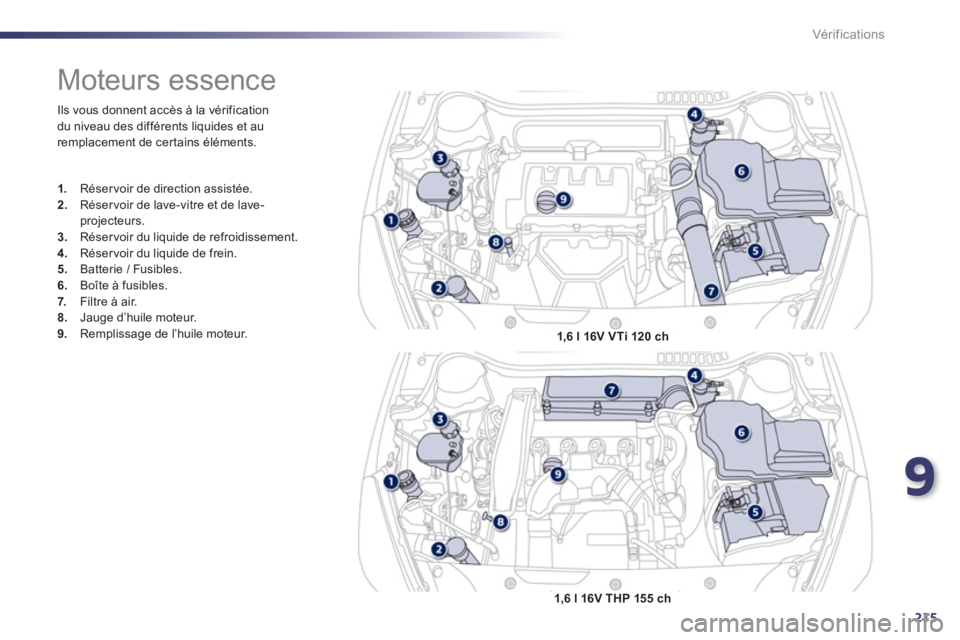

Moteurs essence
1.
Réservoir de direction assistée.2.Réservoir de lave-vitre et de lave-projecteurs.3.Réservoir du liquide de refroidissement. 4.
Réservoir du liquide de frein.
5. Batterie / Fusibles.
6.Boîte à fusibles.
7. Filtre à air.8.Jauge d’huile moteur. 9.
Remplissage de l’huile moteur.
1,6 l 16V VTi 120 ch
1,6 l 16V THP 155 ch

216
Vér if ic ations
du niveau des différents liquides, au remplacement de certains éléments et auréamorçage du carburant.
*

Suivant motorisation.

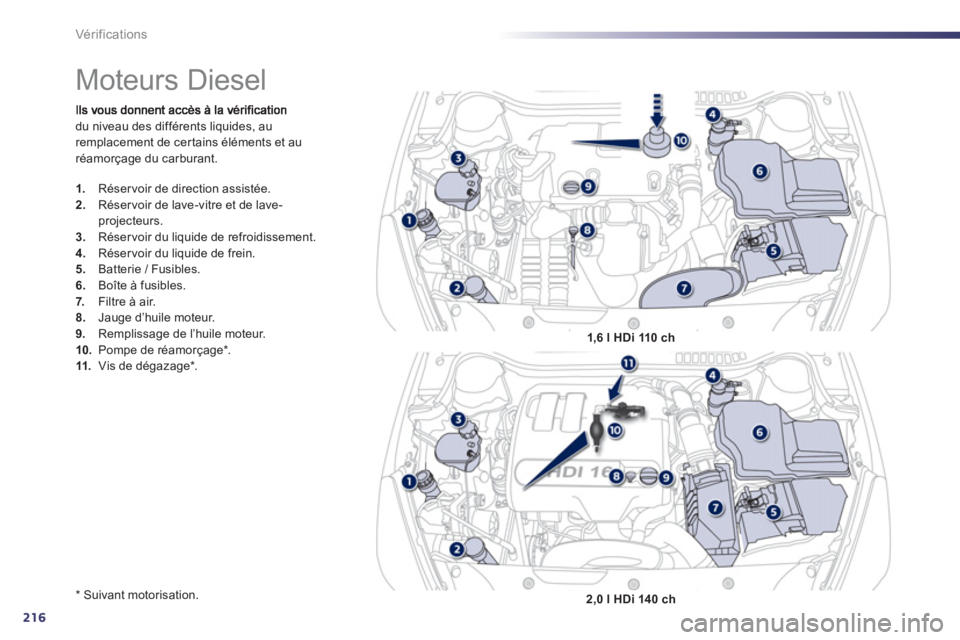

Moteurs Diesel
1.
Réservoir de direction assistée. 2.
Réservoir de lave-vitre et de lave-projecteurs. 3.
Réservoir du liquide de refroidissement.4.
Réservoir du liquide de frein.5.
Batterie / Fusibles.
6.Boîte à fusibles.
7. Filtre à air. 8.Jauge d’huile moteur. 9.
Remplissage de l’huile moteur.10.Pompe de réamorçage *
. 11.
Vis de dégazage *
.1,6 l HDi 110 ch
2,0 l HDi 140 ch

9
217
Vér if ic ations
Ils vous donnent accès à la vérification
du niveau des différents liquides, au
remplacement de certains éléments et au
réamorçage du carburant.

*

Suivant motorisation.

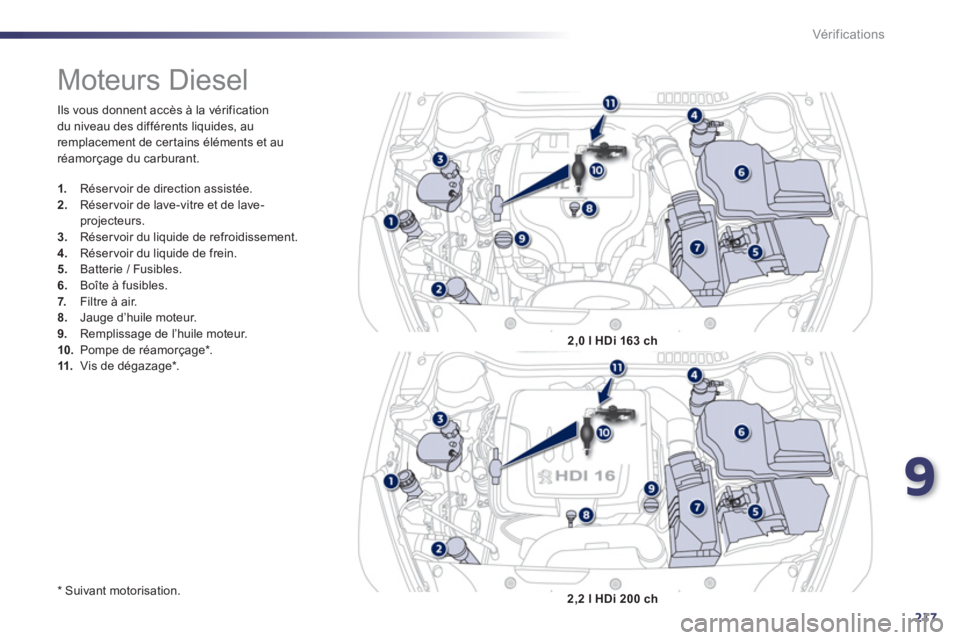

Moteurs Diesel
1.
Réservoir de direction assistée.2.Réservoir de lave-vitre et de lave-projecteurs.3.Réservoir du liquide de refroidissement. 4.
Réservoir du liquide de frein.
5. Batterie / Fusibles.
6.Boîte à fusibles.
7. Filtre à air.8.Jauge d’huile moteur. 9.
Remplissage de l’huile moteur.10.Pompe de réamorçage *
. 11.
Vis de dégazage *
.
2,0 l HDi 163 ch
2,2 l HDi 200 ch

218
!
Vér if ic ations

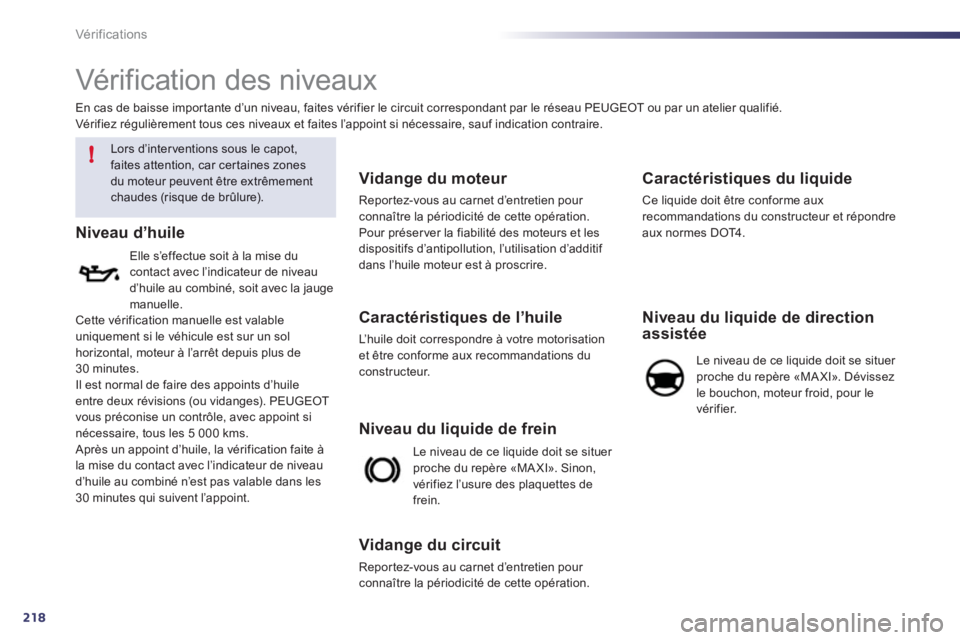

Vérification des niveaux


Lors d’inter ventions sous le capot,
faites attention, car cer taines zonesdu moteur peuvent être extrêmementchaudes (risque de brûlure).

Niveau d’huile
Elle s’effectue soit à la mise du contact avec l’indicateur de niveau
d’huile au combiné, soit avec la jauge manuelle.Cette vérification manuelle est valableuniquement si le véhicule est sur un sol horizontal, moteur à l’arrêt depuis plus de30 minutes.
Il est normal de faire des appoints d’huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Après un appoint d’huile, la vérification faite à
la mise du contact avec l’indicateur de niveaud’huile au combiné n’est pas valable dans les 30 minutes qui suivent l’appoint.

Vidange du moteur

Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Pour préser ver la fiabilité des moteurs et les
dispositifs d’antipollution, l’utilisation d’additif
dans l’huile moteur est à proscrire.


Caractéristiques de l’huile

L’huile doit correspondre à votre motorisationet être conforme aux recommandations du constructeur.
Le niveau de ce liquide doit se situer
proche du repère «MA XI». Sinon,
vérifiez l’usure des plaquettes de
frein.
Niveau du liquide de frein

Vidange du circuit

Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.


Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur et répondre
aux normes DOT4 .
Niveau du liquide de direction assistée
Le niveau de ce liquide doit se situer proche du repère «MA XI». Dévissez
le bouchon, moteur froid, pour le
vérifier. En cas de baisse impor tante d’un niveau,
faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
Vér ifiez régulièrement tous ces niveaux et faites l’appoint si nécessaire, sauf indication contraire.

9
219
Vér if ic ations

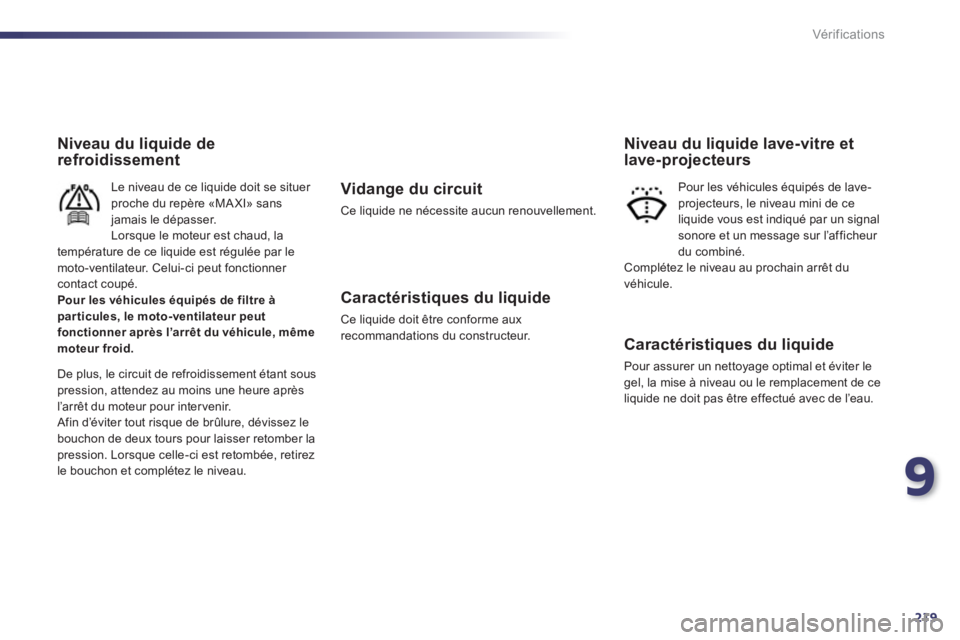

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer proche du repère «MA XI» sans jamais le dépasser. Lorsque le moteur est chaud, la
température de ce liquide est régulée par le moto-ventilateur. Celui-ci peut fonctionner contact coupé.Pour les véhicules équipés de filtre àparticules, le moto-ventilateur peutfonctionner après l’arrêt du véhicule, mêmemoteur froid.
De plus, le circuit de refroidissement étant sous pression, attendez au moins une heure après
l’arrêt du moteur pour inter venir.

Afin d’éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement.
Caractéristiques du liquide
Ce liquide doit être conforme auxrecommandations du constructeur.

Caractéristiques du liquide

Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l’eau.
Niveau du liquide lave-vitre et
lave-projecteurs

Pour les véhicules équipés de lave-
projecteurs, le niveau mini de ce
liquide vous est indiqué par un signalsonore et un message sur l’afficheur du combiné.
Complétez le niveau au prochain arrêt du
v
éhicule.

220
!
Vér if ic ations
Évitez tout contact prolongé de l’huile et des liquides usagés avec la peau.La plupar t de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liquides usagés dans les canalisationsd’évacuation ou sur le sol.Videz l’huile usagée dans les containersdédiés à cet usage dans le réseauPEUGEOT ou dans un atelier qualifié.







Produits usagés
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou un atelier qualifié.

Niveau d’additif gasoil
(Diesel avec filtre à
particules)
Le niveau mini de cet additif vous est
indiqué par l’allumage du témoin de ser vice, accompagné d’un signal sonore et d’unmessage sur l’afficheur du combiné.

9
221
i
Vér if ic ations






Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, sur tout en périodes estivale et hivernale.
En cas d’opération sur la batterie, repor tez-
vous au chapitre «Informations pratiques» pour connaître les précautions à prendre avant son
débranchement et après son rebranchement. Reportez-vous au carnet d’entretien
pour connaître la périodicité de
remplacement de ces éléments.
En fonction de l’environnement (atmosphère poussiéreuse...) et de l’utilisation
du véhicule (conduite urbaine...), changez-les
si nécessaire deux fois plus souvent (voir paragraphe «Moteurs»).
Un filtre habitacle encrassé peut détériorer les performances du système d’air conditionné et générer des odeurs indésirables.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d’huile moteur.
Reportez-vous au carnet d’entretien
pour connaître la périodicité de
remplacement de cet élément.
Filtre à huileLa présence de cette étiquette, notamment
avec le Stop & Star t, indique l’utilisation d’une
batterie au plomb
12 V de technologie et de caractéristiques spécifiques, qui nécessite, encas de remplacement ou de débranchement,
une inter vention du réseau PEUGEOT ou d’un
atelier qualifié. Le non-respect de ces consignes risque
d’entraîner une usure prématurée de la batterie.








Filtre à particules (Diesel)

Le début de saturation
du filtre à particules vous
est indiqué par l’allumage
temporaire de ce témoin, accompagné d’un
message sur l’écran multifonction.
Dès que les conditions de circulationle permettent, régénérez le filtre en roulant à une vitesse d’au moins 60 km/h jusqu’à l’extinction du témoin.
Si le témoin reste affiché, il s’agit d’un manque d’additif ; repor tez-vous au paragraphe «Niveau d’additif gasoil».

Sur un véhicule neuf, les premièresopérations de régénération du filtre à par ticules peuvent s’accompagner d’odeurs de «brûlé» qui sont parfaitement normales.
Après un fonctionnement prolongé duvéhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d’eau à l’échappement, lorsd’accélérations. Celles-ci sont sansconséquence sur le comportement du véhicule et sur l’environnement.
Sauf indication contraire, contrôlez ces éléments, conformément au carnet d’entretien et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.

222
!
Vér if ic ations
Boîte de vitesses manuelle
La boîte de vitesses est sansentretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de contrôle du niveau de cet élément.
Boîte manuelle pilotée
6 vitesses
La boîte de vitesses est sansentretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de contrôle de cet élément.
Boîte de vitesses
automatique
La boîte de vitesses est sansentretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de contrôle de cet élément. L’usure des freins dépend du st
yle
de conduite, en par ticulier pour
les véhicules utilisés en ville, sur courtes distances. Il peut être
nécessaire de faire contrôler l’état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure desplaquettes de freins.
















Plaquettes de freins

Pour toute information relativeà la vérification de l’état d’usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier qualifié.


État d’usure des disques de
freins














Frein de stationnement
électrique
Ce système ne nécessite aucun contrôle par ticulier. Néanmoins, encas de problème, n’hésitez pas àfaire vérifier le système par le réseauPEUGEOT ou par un atelier qualifié.
Pour plus d’informations, voir chapitre
«Conduite - Frein de stationnement électrique -§ Anomalies de fonctionnement».
















N’utilisez que des produits recommandés par PEUGEOT ou des produits de qualité et decaractéristiques équivalentes.
Afin d’optimiser le fonctionnementd’organes aussi impor tants que le circuit de freinage, PEUGEOTsélectionne et propose des produits bien spécifiques.
Afin de ne pas endommager les
organes électriques, il est formellement interditd’utiliser le lavage à hautepression dans le compar timent moteur.

Frein de stationnement
manuel

Une trop grande course du frein destationnement ou la constatation
d’une perte d’efficacité de ce
système impose un réglage mêmeentre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
