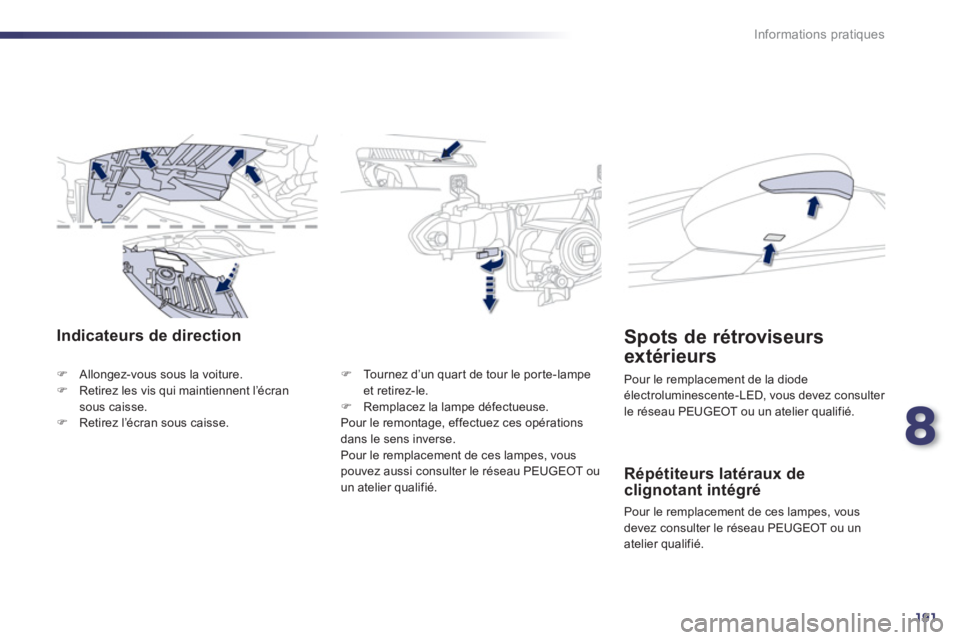

Indicateurs de direction
)Allongez-vous sous la voiture.)Retirez les vis qui maintiennent l’écran sous caisse.)Retirez l’écran sous caisse.
) Tournez d’un quart de tour le porte-lampeet retirez-le. )
Remplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau PEUGEOT ouun atelier qualifié.Répétiteurs latéraux declignotant intégré
Pour le remplacement de ces lampes, vous
devez consulter le réseau PEUGEOT ou un
atelier quali
fié.
Spots de rétroviseurs
extérieurs
Pour le remplacement de la diode électroluminescente-LED, vous devez consulter
le réseau PEUGEOT ou un atelier qualifié.

192
i
Informations pratiques
1.Feux de stop (diodes
électroluminescentes-LED).2. Feux de recul (P21W).3.Indicateurs de direction (PY21W ambre).4.Feux de position (diodes
électroluminescentes-LED).5.Feux antibrouillard (H21W).

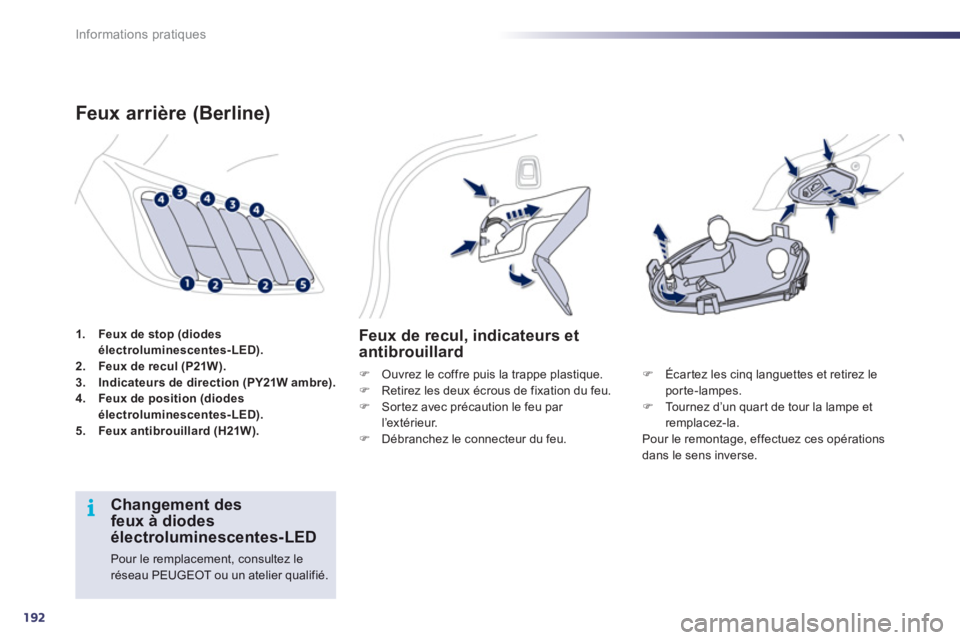

Feux arrière (Berline)
Feux de recul, indicateurs et
antibrouillard
) Ouvrez le coffre puis la trappe plastique.)
Retirez les deux écrous de fixation du feu.)
Sor tez avec précaution le feu par l’extérieur. )
Débranchez le connecteur du feu.
)Écar tez les cinq languettes et retirez leporte-lampes. )Tournez d’un quart de tour la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.




Changement desfeux à diodes électroluminescentes-LED

Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.

8
193
i
Informations pratiques
1.Feux de stop (diodes
électroluminescentes-LED).2.Feux de recul (W19W).3.Indicateurs de direction (PY21W ambre).4.Feux de position (diodes
électroluminescentes-LED).5.Feux antibrouillard (diodes
électroluminescentes-LED).

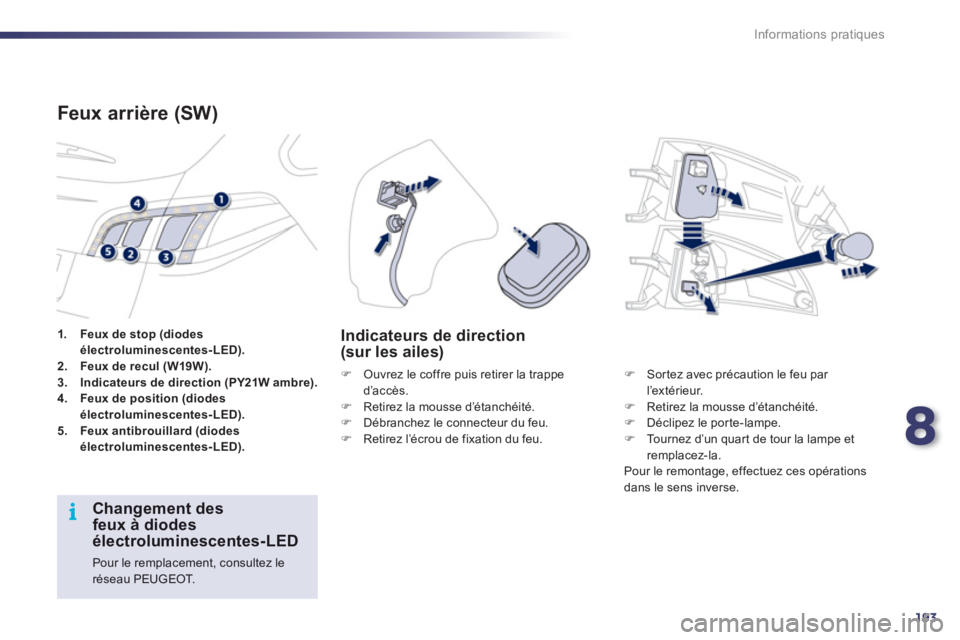

Feux arrière (SW)
)
Ouvrez le coffre puis retirer la trapped’accès.)
Retirez la mousse d’étanchéité.)
Débranchez le connecteur du feu. )
Retirez l’écrou de fixation du feu.
Indicateurs de direction(sur les ailes)
)
Sor tez avec précaution le feu par
l’extérieur.) Retirez la mousse d’étanchéité. )
Déclipez le porte-lampe.)
Tournez d’un quart de tour la lampe et
remplacez-la.
Pour le remonta
ge, effectuez ces opérations dans le sens inverse.



Changement des feux à diodesélectroluminescentes-LED

Pour le remplacement, consultez le réseau PEUGEOT.

194
Informations pratiques

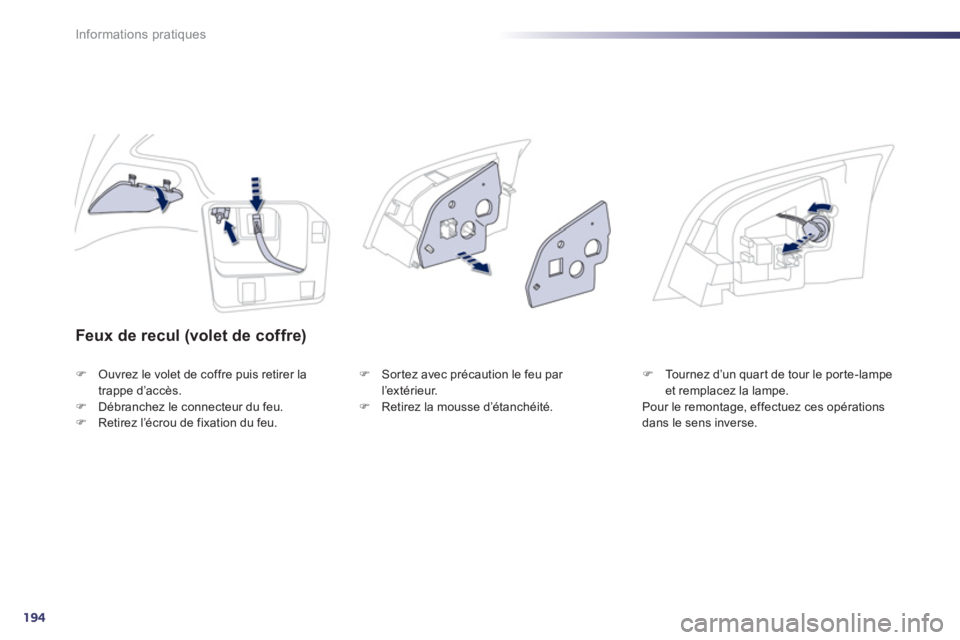

Feux de recul (volet de coffre)
)Ouvrez le volet de coffre puis retirer la
trappe d’accès.
)Débranchez le connecteur du feu.)Retirez l’écrou de fixation du feu.
) Sor tez avec précaution le feu par l’extérieur. )
Retirez la mousse d’étanchéité.
)Tournez d’un quart de tour le porte-lampe et remplacez la lampe.
Pour le remontage, effectuez ces opérationsdans le sens inverse.

8
195
Informations pratiques

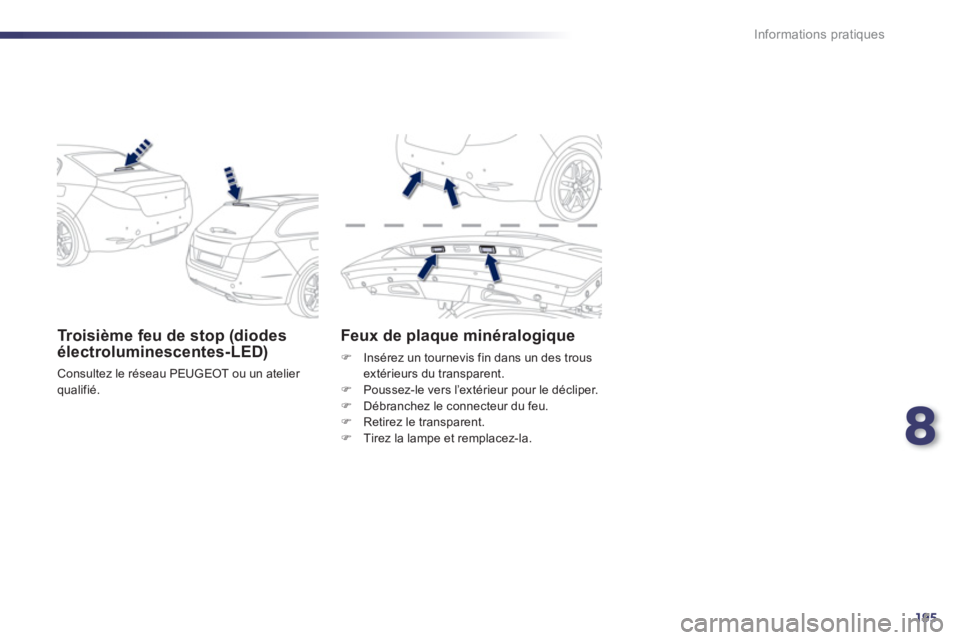

Troisième feu de stop (diodes électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier qualifié.

Feux de plaque minéralogique
)
Insérez un tournevis fin dans un des trous extérieurs du transparent.)
Poussez-le vers l’extérieur pour le décliper. )
Débranchez le connecteur du feu. )
Retirez le transparent.)
Tirez la lampe et remplacez-la.

196
i
!
Informations pratiques

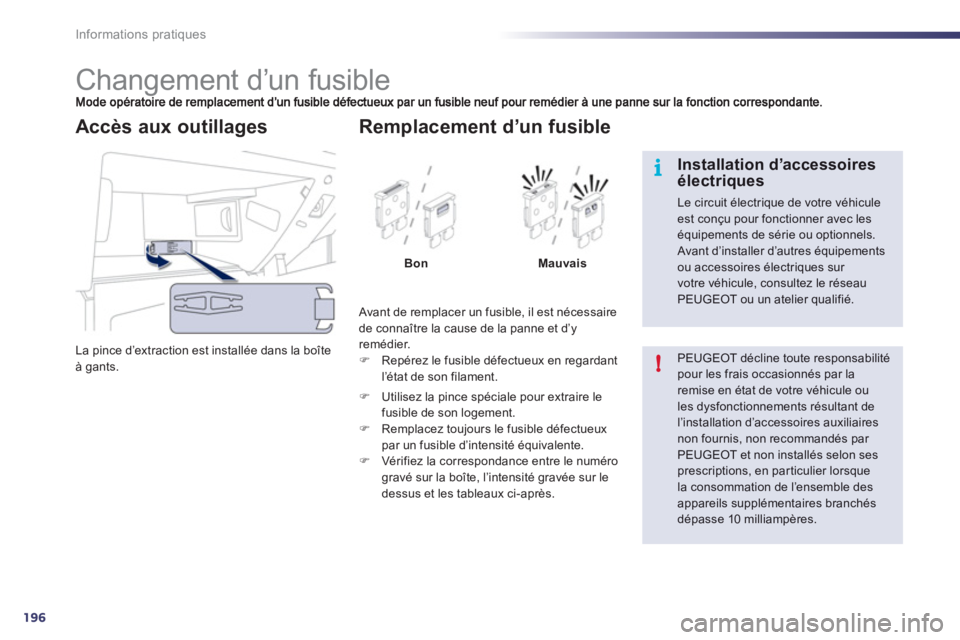

Changement d’un fusible
La pince d’extraction est installée dans la boîte à gants.
Accès aux outillages

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’yremédier. ) Repérez le fusible défectueux en regardant l’état de son filament.


Remplacement d’un fusible
Bon Mauvais
)
Utilisez la pince spéciale pour extraire lefusible de son logement.)
Remplacez toujours le fusible défectueux par un fusible d’intensité équivalente. )
Vér ifiez la correspondance entre le numéro gravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après.

PEUGEOT décline toute responsabilitépour les frais occasionnés par laremise en état de votre véhicule oules dysfonctionnements résultant de l’installation d’accessoires auxiliaires
non fournis, non recommandés par PEUGEOT et non installés selon sesprescriptions, en particulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères.


Installation d’accessoiresélectriques

Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votre véhicule, consultez le réseauPEUGEOT ou un atelier qualifié.

8
197
Informations pratiques
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).

Accès aux fusibles
)Ouvrez la platine escamotable puis forcez
légèrement afin de passer les butées.


Fusible N°Intensité (A)Fonctions
F6 A ou B
15
Autoradio.
F
83 Alarme.
F1
310 Allume-cigares avant.
F1410
Prise 12 V avant.
F1
63 Plafonnier arrière, lecteurs de car te arrière.
F17
3 Plafonnier avant, miroir de cour toisie.
F2
8 A ou B15 Autoradio.
F3
020 Essuie-vitre arrière.
F32 10
Amplificateur audio.

198
Informations pratiques
Fusible N°Intensité (A)Fonctions
F315
Platine lève-vitres conducteur, prise 12 V sièges arrière.
F
415 Prise 12 V coffre.
F530
Lève-vitre séquentiel arrière.
F
630
Lève-vitre séquentiel avant.
F1
120
Boîtier remorquage.
F12 20
Am
plificateur audio.
F1
520
Volet d’occultation du toit vitré panoramique (SW).
F1
65
Platine de lève-vitres conducteur.

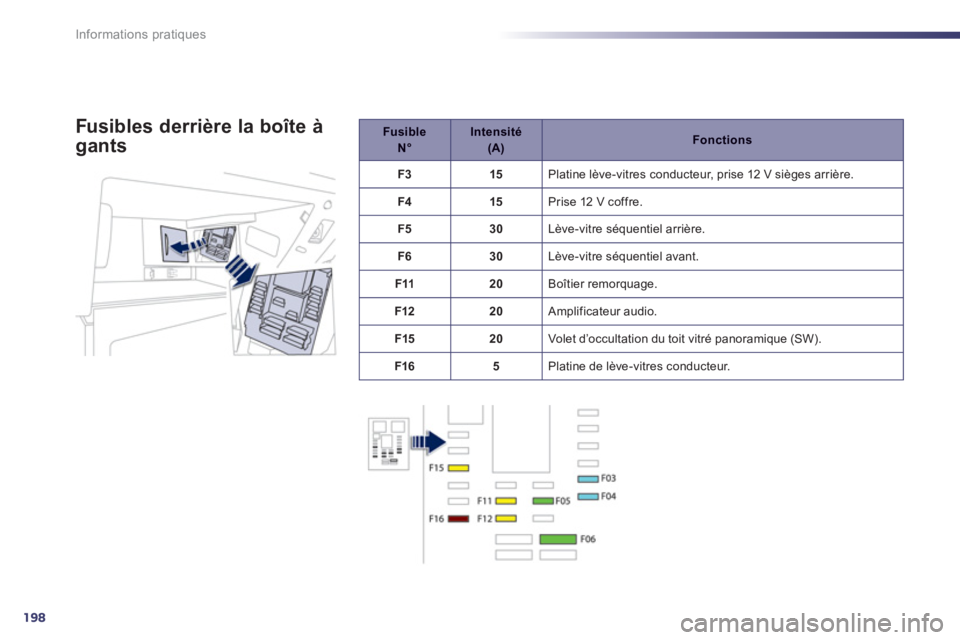

Fusibles derrière la boîte à
gants
