2012 Peugeot 508 Manuale del proprietario (in Italian)

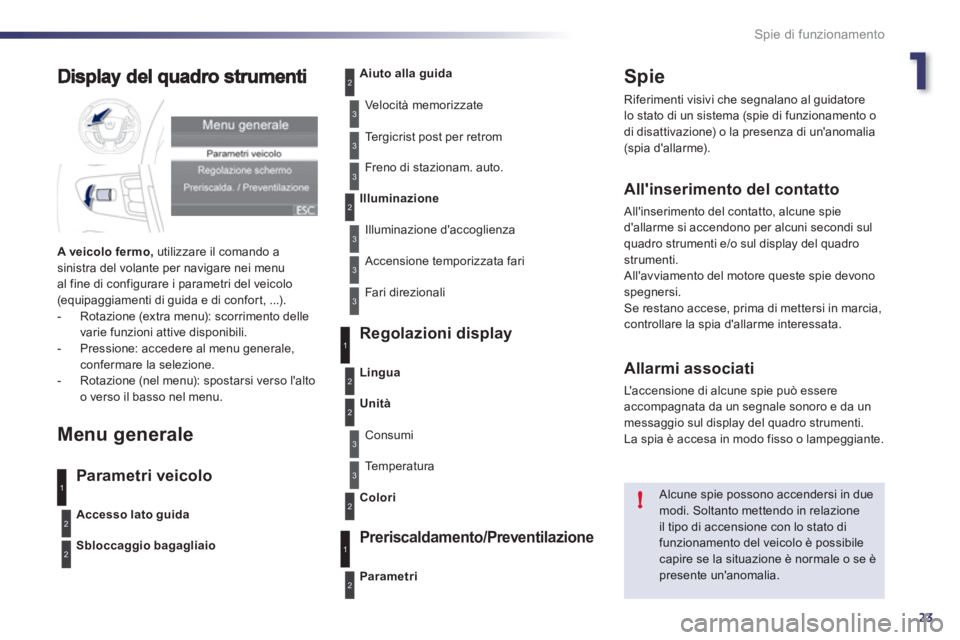

1
23
!
Spie di funzionamento
Spie
Riferimenti visivi che segnalano al guidatore
lo stato di un sistema (spie di funzionamento o
di disattivazione) o la presenza di un'anomalia(spia d'allarme).
All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul quadro strumenti e/o sul display del quadro strumenti.
All'avviamento del motore queste spie devonospegnersi.
Se restano accese, prima di mettersi in marcia,
controllare la spia d'allarme interessata.


Allarmi associati

L'accensione di alcune spie può essere
accompagnata da un segnale sonoro e da un
messaggio sul display del quadro strumenti.
La spia è accesa in modo fisso o lampeggiante.

Alcune spie possono accendersi in due modi. Soltanto mettendo in relazioneil tipo di accensione con lo stato di
funzionamento del veicolo è possibile capire se la situazione è normale o se èpresente un'anomalia.
1
2
2
2
3
3
3
2
3
3
A veicolo fermo, utilizzare il comando a sinistra del volante per navigare nei menu
al fine di configurare i parametri del veicolo (equipaggiamenti di guida e di confor t, ...).


- Rotazione (extra menu): scorrimento delle
varie funzioni attive disponibili.

-
Pressione: accedere al menu generale,confermare la selezione.

- Rotazione (nel menu): spostarsi verso l'altoo verso il basso nel menu.

Menu generale


Parametri veicoloRe
golazioni display
Preriscaldamento/Preventilazione
Accesso lato guida
Sblocca
ggio bagagliaio
Aiuto alla guida
Velocità memorizzate
Te rgicrist post per retrom
Fr
eno di stazionam. auto.
Illuminazione
Illuminazione d'accoglienza

Accensione temporizzata fari
F
ari direzionali
Parametri
Lingua
Unità
Consumi
Te m p e r a t u r a
Color
i
3
1
2
2
3
2
3
1
2

24
i
Spie di funzionamento
Spie di funzionamento
L'accensione, sul quadro strumenti e/o sul display del quadro strumenti, di una delle spie seguenti conferma l'attivazione del sistema corrispondente.
SpiaStatoCausaAzioni/Osservazioni
Indicatore di direzione sinistrolampeggiante con cicalino.Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro
lampeggiante con
cicalino.Il
comando d'illuminazione è azionato
v
erso l'alto.


Luci di posizionefissa.Il comando d'illuminazione è sullaposizione "Luci di posizione".
Anabbagliantifissa.Il comando d'illuminazione è sullaposizione "Anabbaglianti".
Abbagliantifissa.Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.


Fendinebbia anteriorifissa.Fendinebbia anteriori azionati. Ruotare all'indietro per due volte la ghiera di comando per disattivare i fari fendinebbia.



Fanalini fendinebbiaposteriori
fissa.Fanalini fendinebbia posterioriazionati.Ruotare all'indietro la ghiera di comando per disattivare i fanalini fendinebbia.

Per ulteriori informazioni sul comando d'emergenza, consultare il capitolo "Visibilità".

1

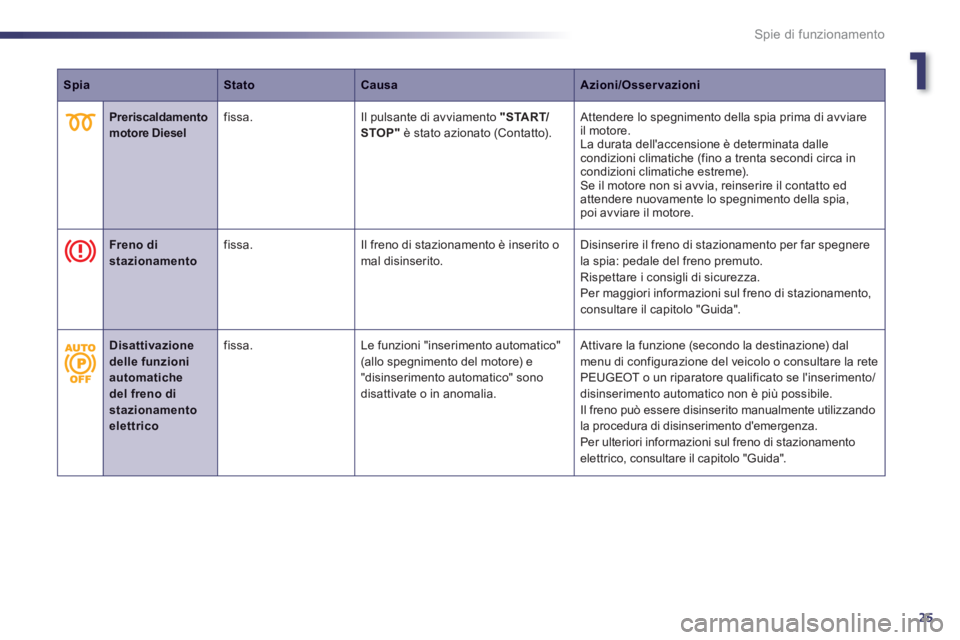

25
Spie di funzionamento
SpiaStatoCausaAzioni/Osservazioni


Preriscaldamentomotore Diesel
fissa.Il pulsante di avviamento "START/
STOP"
è stato azionato (Contatto). Attendere lo spegnimento della spia prima di avviare
il motore.
La durata dell'accensione è determinata dallecondizioni climatiche (fino a trenta secondi circa in condizioni climatiche estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia,poi avviare il motore.
Freno distazionamento
fissa.Il freno di stazionamento è inserito o mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di stazionamento, consultare il capitolo "Guida".
Disattivazionedelle funzioni automatichedel freno distazionamento elettrico

fissa.Le funzioni "inserimento automatico" (allo spegnimento del motore) e"disinserimento automatico" sonodisattivate o in anomalia.
Attivare la funzione (secondo la destinazione) dalmenu di configurazione del veicolo o consultare la rete
PEUGEOT o un riparatore qualificato se l'inserimento/disinserimento automatico non è più possibile.
Il freno può essere disinserito manualmente utilizzando
la procedura di disinserimento d'emergenza.
Per ulteriori informazioni sul freno di stazionamento elettrico, consultare il capitolo "Guida".

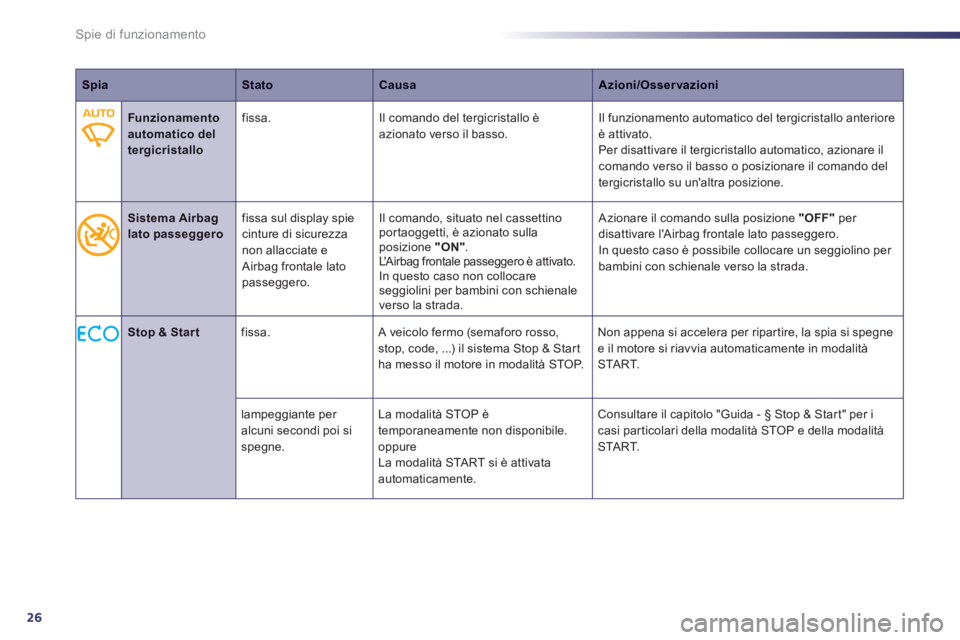

26
Spie di funzionamento
SpiaStatoCausaAzioni/Osservazioni


Funzionamento automatico del tergicristallo
fissa. Il comando del tergicristallo è azionato verso il basso.Il funzionamento automatico del tergicristallo anterioreè attivato.Per disattivare il tergicristallo automatico, azionare il comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
Sistema Airbag
lato passeggero
fissa sul display spie
cinture di sicurezza non allacciate e Airbag frontale lato passeggero. Il comando, situato nel cassettino
portaoggetti, è azionato sullaposizione "ON".L'A ir bag frontale passeggero è attivato.
In questo caso non collocare
seggiolini per bambini con schienale
verso la strada.
Azionare il comando sulla posizione "OFF"per
disattivare l'Airba
g frontale lato passeggero.
In questo caso è possibile collocare un seggiolino per bambini con schienale verso la strada.
Stop & Start

fissa. A veicolo fermo (semaforo rosso,stop, code, ...) il sistema Stop & Star t ha messo il motore in modalità STOP. Non appena si accelera per ripar tire, la spia si spe
gne e il motore si riavvia automaticamente in modalitàSTA R T.

lampeggiante per
alcuni secondi poi si spegne. La modalità
STOP è
temporaneamente non disponibile.
oppure
La modalità STA R T si è attivata automaticamente. Consultare il capitolo "Guida -
§ Stop & Star t" per i casi par ticolari della modalità STOP e della modalità STA R T.

1

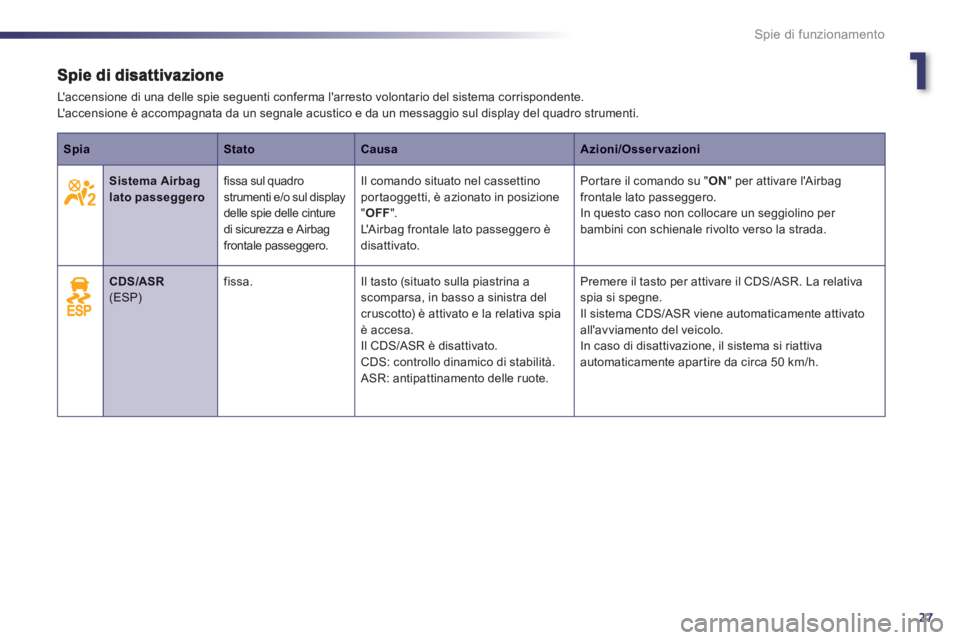

27
Spie di funzionamento
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L' a c c e n s i o n e è accompagnata da un segnale acustico e da un messaggio sul display del quadro strumenti.

SpiaStatoCausaAzioni/Osservazioni



Sistema Airbaglatopasseggero
fissa sul quadro strumenti e/o sul display
delle spie delle cinture
di sicurezza e Airba
g frontale passeggero. Il
comando situato nel cassettinoportaoggetti, è azionato in posizione
" OFF
".
L' A i r b ag frontale lato passeggero èdisattivato.

P
ortare il comando su " ON
" per attivare l'Airbagfrontale lato passeggero.
In questo caso non collocare un seggiolino per bambini con schienale rivolto verso la strada.
CDS/ASR(ESP)
fissa. Il tasto (situato sulla piastrina a scomparsa, in basso a sinistra del cruscotto) è attivato e la relativa spiaè accesa.
Il CDS/ASR è disattivato. CDS: controllo dinamico di stabilità.
ASR: antipattinamento delle ruote. Premere il tasto per attivare il CDS/ASR. La relativa
spia si spegne.
Il sistema CDS/ASR viene automaticamente attivatoall'avviamento del veicolo.
In caso di disattivazione, il sistema si riattiva
automaticamente apartire da circa 50 km/h.

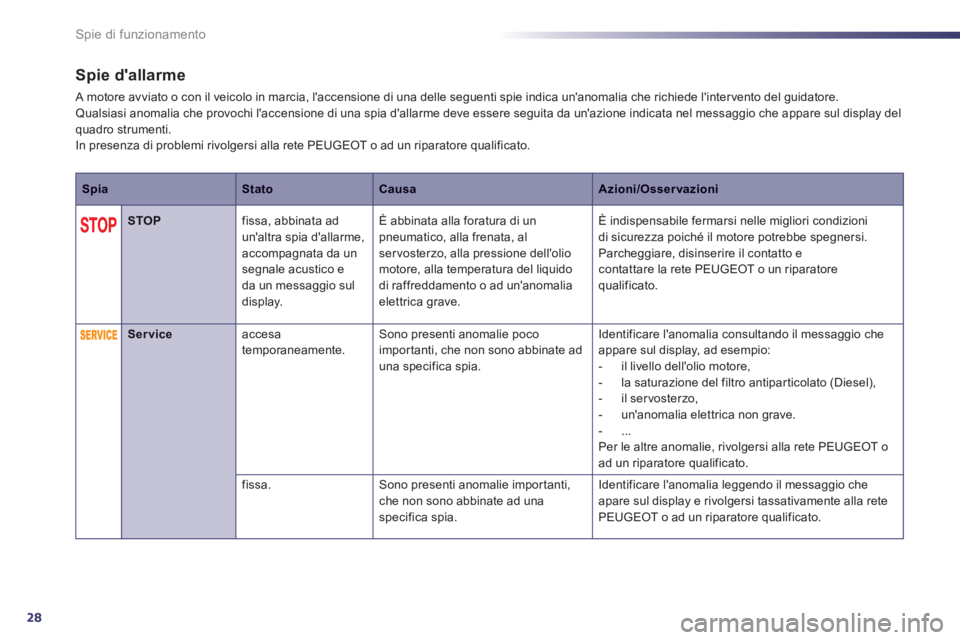

28
Spie di funzionamento
Spie d'allarme
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore. Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere seguita da un'azione indicata nel messaggio che appare sul display delquadro strumenti.
In presenza di problemi rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.
SpiaStatoCausaAzioni/Osservazioni


STOPfissa, abbinata ad
un'altra spia d'allarme,
accompagnata da unsegnale acustico e
da un messaggio sul
display.È
abbinata alla foratura di un pneumatico, alla frenata, alservosterzo, alla pressione dell'oliomotore, alla temperatura del liquidodi raffreddamento o ad un'anomaliaelettrica grave. È indispensabile fermarsi nelle migliori condizioni
di sicurezza poich
é il motore potrebbe spegnersi.
Parcheggiare, disinserire il contatto e
contattare la rete PEUGEOT o un riparatore
qualificato.


Serviceaccesa
temporaneamente. Sono presenti anomalie pocoimportanti, che non sono abbinate ad
una specifica spia.Identi
ficare l'anomalia consultando il messaggio che
appare sul display, ad esempio:
- il livello dell'olio motore,
- la saturazione del
filtro antipar ticolato (Diesel),
- il servosterzo,
- un'anomalia elettrica non
grave.
-
...
Per le altre anomalie, rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
fi
ssa. Sono presenti anomalie impor tanti, che non sono abbinate ad una specifica spia. Identificare l'anomalia le
ggendo il messaggio che
apare sul display e rivolgersi tassativamente alla rete
PEUGEOT o ad un riparatore qualificato.

1

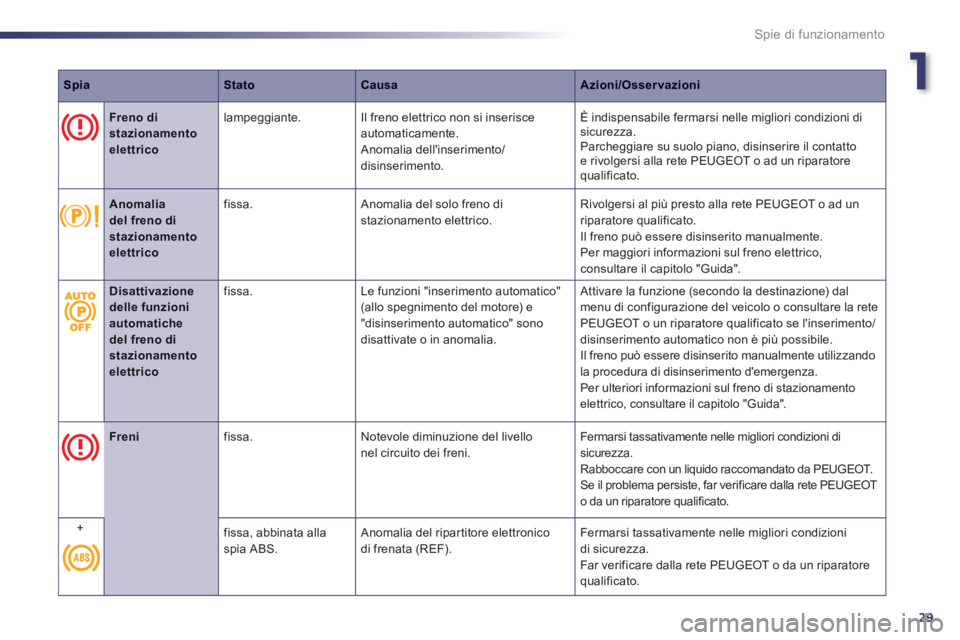

29
Spie di funzionamento
SpiaStatoCausaAzioni/Osservazioni


Freno distazionamento elettrico


lampeggiante. Il freno elettrico non si inserisce automaticamente.
Anomalia dell'inserimento/
disinserimento. È indispensabile fermarsi nelle mi
gliori condizioni disicurezza.
Parcheggiare su suolo piano, disinserire il contattoe rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.
Anomaliadel freno distazionamento elettrico


fissa. Anomalia del solo freno distazionamento elettrico. Rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
Il
freno può essere disinserito manualmente.
Per maggiori informazioni sul freno elettrico, consultare il capitolo "Guida".



Freni
fissa.Notevole diminuzione del livellonel circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di sicurezza.
Rabboccare con un liquido raccomandato da PEUGEOT.
Se il problema persiste, far verificare dalla rete PEUGEOT
o da un riparatore qualificato.

+
fissa, abbinata allaspia ABS. Anomalia del ripartitore elettronico
di frenata (REF). Fermarsi tassativamente nelle migliori condizioni di sicurezza.
Far verificare dalla rete PEUGEOT o da un riparatorequalificato.
Disattivazionedelle funzioni automatichedel freno distazionamento elettrico

fissa.Le funzioni "inserimento automatico" (allo spegnimento del motore) e
"disinserimento automatico" sonodisattivate o in anomalia.
Attivare la funzione (secondo la destinazione) dalmenu di configurazione del veicolo o consultare la rete
PEUGEOT o un riparatore qualificato se l'inserimento/
disinserimento automatico non è più possibile.
Il freno può essere disinserito manualmente utilizzando
la procedura di disinserimento d'emergenza.
Per ulteriori informazioni sul freno di stazionamento elettrico, consultare il capitolo "Guida".

30
Spie di funzionamento
SpiaStatoCausaAzioni/Osservazioni


Controllodinamico di stabilità(CDS/ASR)
lampeggiante. La regolazione del CDS/ASR siattiva.Il sistema ottimizza la motricità e permette di migliorare la stabilità direzionale del veicolo.
fissa.Tranne in caso di disattivazione (pressione del pulsante e accensione
della sua spia), il sistema CDS/ASR èin anomalia.Far veri
ficare dalla rete PEUGEOT o da un riparatore
qualificato.


Sistema di autodiagnosi motore
fissa. Anomalia del sistemaantinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
lampe
ggiante. Anomalia del sistema di controllomotore.Rischio di distruzione del catalizzatore.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.


Livello minimo
del carburante
fissa con lancetta
nella zona rossa. Alla
prima accensione, nel serbatoio
restano circa7 litri di carburante
.
Da questo momento viene utilizzata
l
a riserva di carburante. E
ffettuare tassativamente un rifornimento di carburante
per evitare la panne. Questa spia si riaccende ad ogni inserimento delcontatto e fino a quando non viene effettuato un
rifornimento con una quantità sufficiente di carburante.
Evitare che il serbatoio riman
ga senza carburante, poiché questo potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.


Antibloccaggiodelle ruote (ABS)fissa. Anomalia del sistema antibloccaggio delle ruote. Il veicolo conserva una frenata classica.Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT o ad un
ri
paratore qualificato.
