2012 Peugeot 508 Manuale del proprietario (in Italian)

8
191
Informazioni pratiche

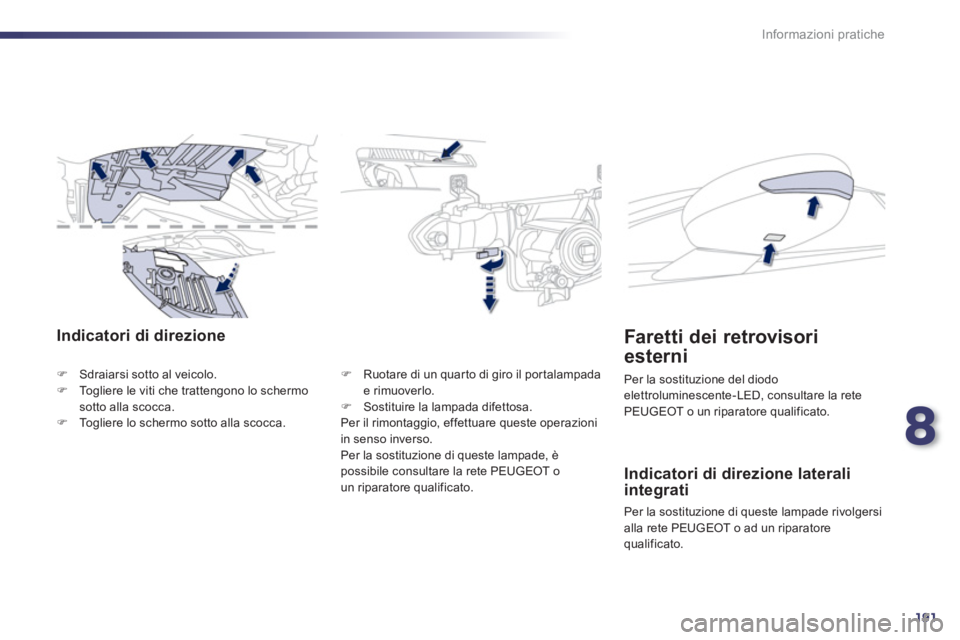

Indicatori di direzione
)Sdraiarsi sotto al veicolo.)Togliere le viti che trattengono lo schermo sotto alla scocca.)Togliere lo schermo sotto alla scocca.
) Ruotare di un quarto di giro il portalampadae rimuoverlo. )
Sostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Per la sostituzione di queste lampade, è
possibile consultare la rete PEUGEOT o un riparatore qualificato.
Indicatori di direzione laterali integrati

Per la sostituzione di queste lampade rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

Faretti dei retrovisori
esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete
PEUGEOT o un riparatore qualificato.

192
i
Informazioni pratiche
1.Luci di stop (diodi
elettroluminescenti-LED).2. Luci di retromarcia (P21W).3.Indicatori di direzione (PY21W ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fendinebbia (H21W).

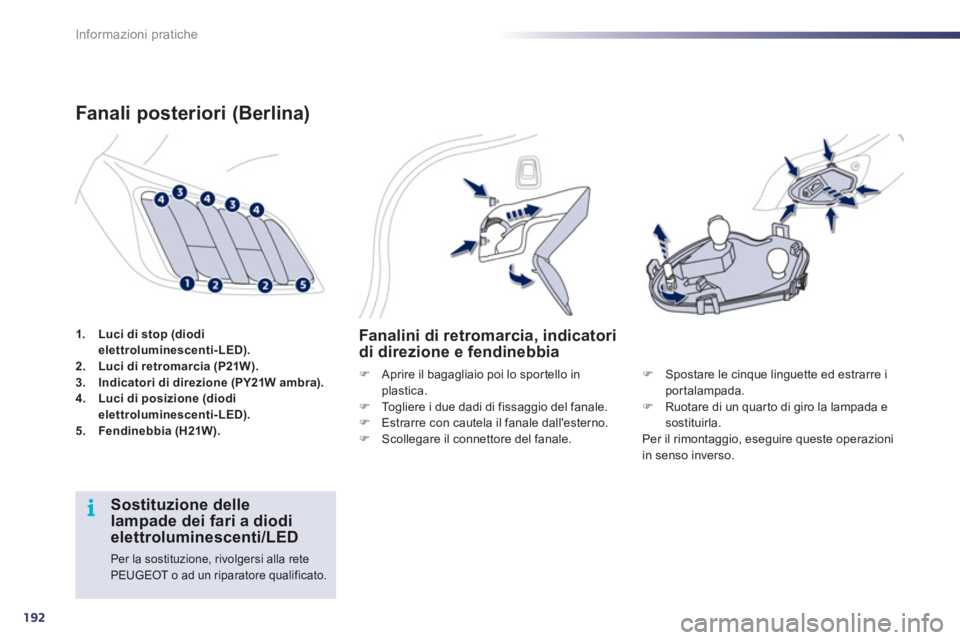

Fanali posteriori (Berlina)
Fanalini di retromarcia, indicatori
di direzione e fendinebbia
) Aprire il bagagliaio poi lo spor tello in plastica.)
Togliere i due dadi di fissaggio del fanale.)
Estrarre con cautela il fanale dall'esterno. )
Scollegare il connettore del fanale.
)Spostare le cinque linguette ed estrarre iportalampada.)Ruotare di un quarto di giro la lampada esostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.


Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla rete PEUGEOT o ad un riparatore qualificato.

8
193
i
Informazioni pratiche
1.Luci di stop (diodi
elettroluminescenti-LED).2.Luci di retromarcia (W19W).3.Indicatori di direzione (PY21W color ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fari fendinebbia (diodi
elettroluminescenti-LED).

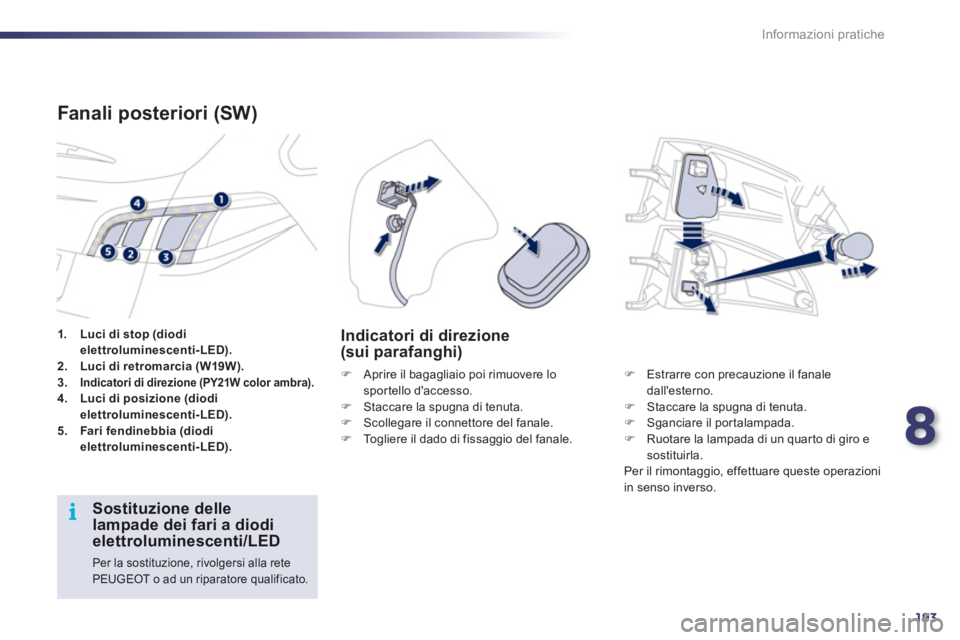

Fanali posteriori (SW)
)
Aprire il bagagliaio poi rimuovere lo spor tello d'accesso. )
Staccare la spugna di tenuta.)
Scollegare il connettore del fanale.)
Togliere il dado di fissaggio del fanale.
Indicatori di direzione (sui parafanghi)
)
Estrarre con precauzione il fanale dall'esterno.)
Staccare la spugna di tenuta. )
Sganciare il portalampada.)
Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, effettuare queste operazioniin senso inverso.



Sostituzione dellelampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.

194
Informazioni pratiche

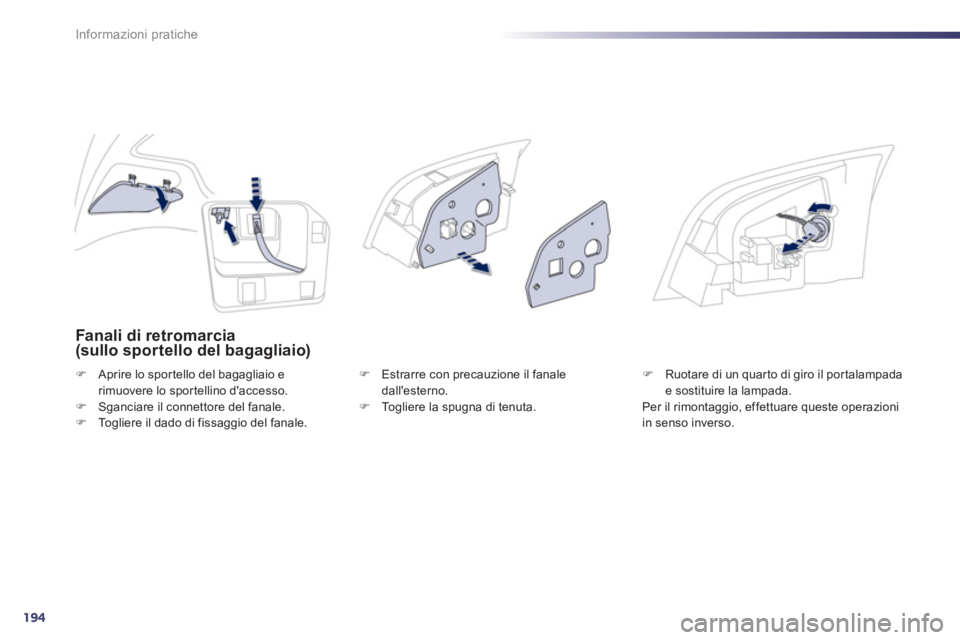

Fanali di retromarcia (sullo sportello del bagagliaio)
)Aprire lo spor tello del bagagliaio erimuovere lo spor tellino d'accesso.)Sganciare il connettore del fanale.)Togliere il dado di fissaggio del fanale.
) Estrarre con precauzione il fanaledall'esterno. )
Togliere la spugna di tenuta.
)Ruotare di un quarto di giro il portalampada e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

8
195
Informazioni pratiche

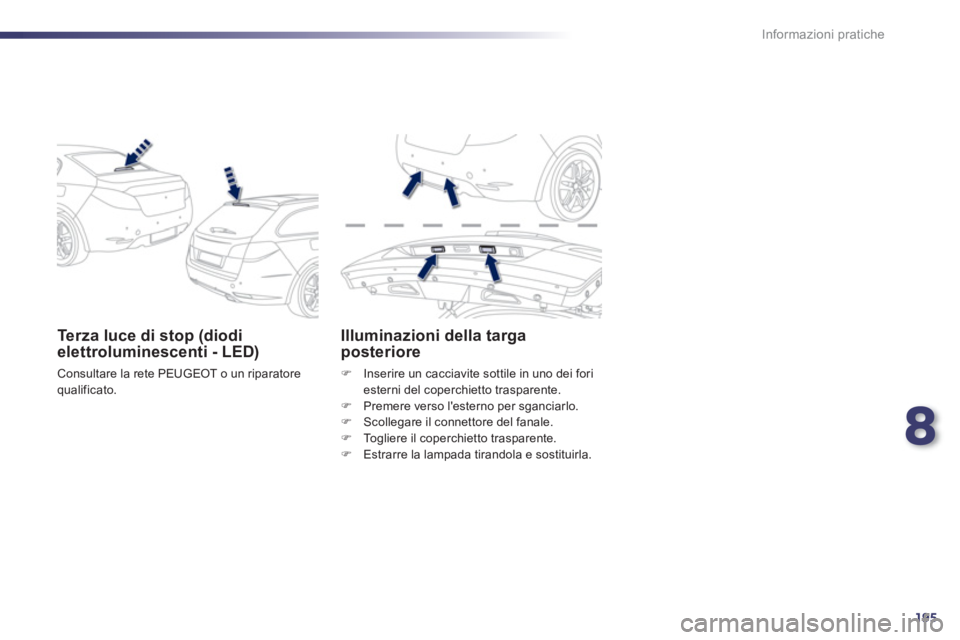

Terza luce di stop (diodi elettroluminescenti - LED)
Consultare la rete PEUGEOT o un riparatorequalificato.

Illuminazioni della targaposteriore
)
Inserire un cacciavite sottile in uno dei foriesterni del coperchietto trasparente. )
Premere verso l'esterno per sganciarlo. )
Scollegare il connettore del fanale.)
Togliere il coperchietto trasparente.)
Estrarre la lampada tirandola e sostituirla.

196
i
!
Informazioni pratiche

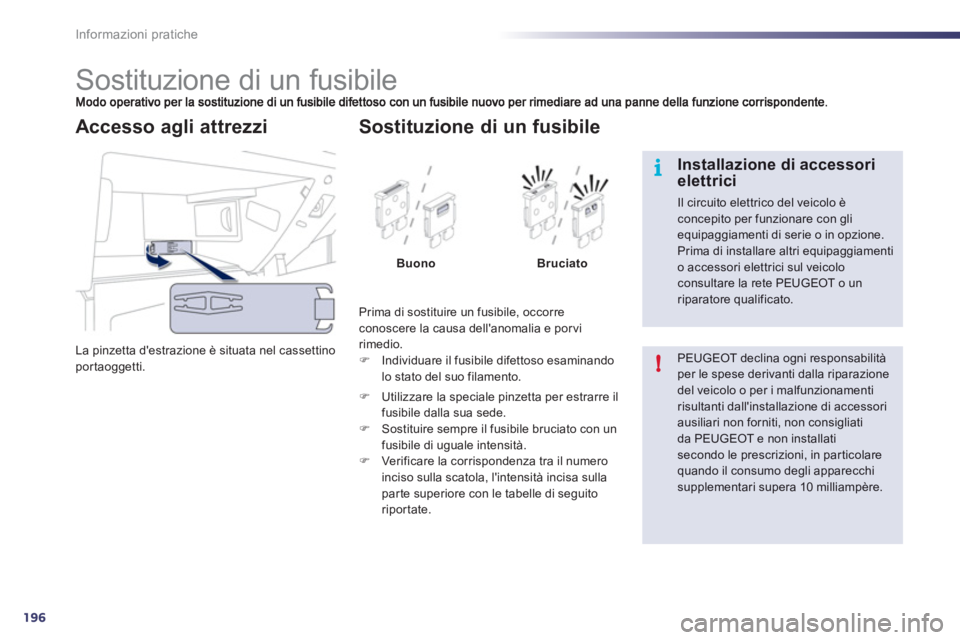

Sostituzione di un fusibile
La pinzetta d'estrazione è situata nel cassettinoportaoggetti.
Accesso agli attrezzi

Prima di sostituire un fusibile, occorreconoscere la causa dell'anomalia e por virimedio.)
Individuare il fusibile difettoso esaminando lo stato del suo filamento.


Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede. )
Sostituire sempre il fusibile bruciato con un fusibile di uguale intensità. )
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
par te superiore con le tabelle di seguito
riportate.

PEUGEOT declina ogni responsabilitàper le spese derivanti dalla riparazione del veicolo o per i malfunzionamentirisultanti dall'installazione di accessori ausiliari non forniti, non consigliati
da PEUGEOT e non installatisecondo le prescrizioni, in par ticolarequando il consumo degli apparecchisupplementari supera 10 milliampère.



Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione. Prima di installare altri equipaggiamentio accessori elettrici sul veicoloconsultare la rete PEUGEOT o unriparatore qualificato.

8
197
Informazioni pratiche

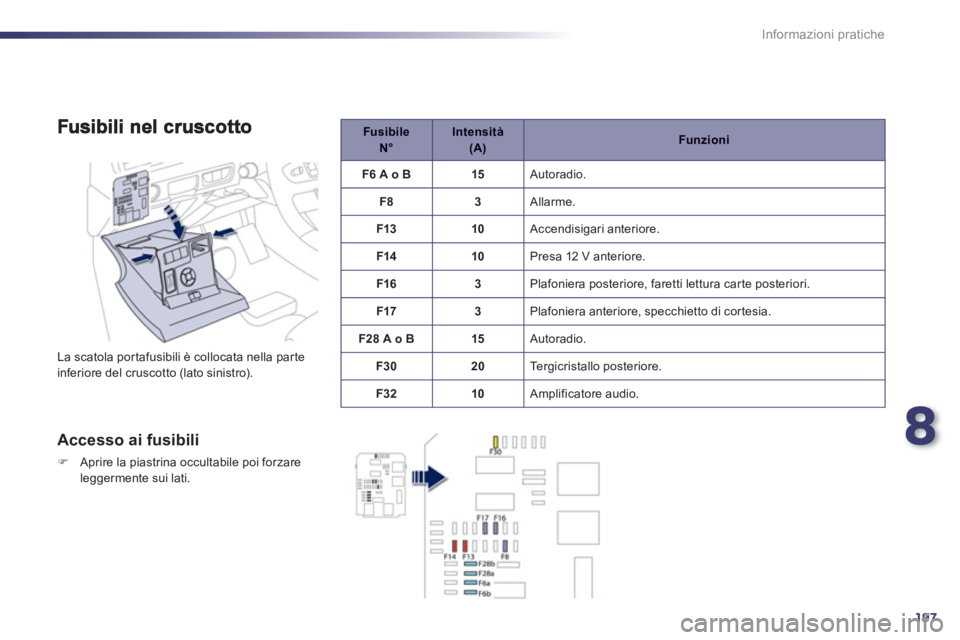

La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).

Accesso ai fusibili
)Aprire la piastrina occultabile poi forzare
leggermente sui lati.




Fusibile N°

Intensità(A)
Funzioni

F6 A o
B15
Autoradio.
F
83 Allarme.
F1
310 Accendisigari anteriore.
F1410
Presa 12 V anteriore.
F1
63 Plafoniera posteriore, faretti lettura car te posteriori.
F17
3 Plafoniera anteriore, specchietto di cor tesia.
F2
8 A o B15 Autoradio.
F3
020 Tergicristallo posteriore.
F32 10
Amplificatore audio.

198
Informazioni pratiche
Fusibile N°Intensità (A)Funzioni
F3
15 Piastrina alzacristalli guidatore, presa 12 V sedili posteriore.
F
415 Presa 12 V bagagliaio.
F530 Alzacristallo sequenziale posteriore.
F
630
Alzacristallo sequenziale anteriore.
F1
120 Centralina rimorchio.
F12 20
Am
plificatore audio.
F1
520
Pannello del tetto panoramico in vetro (SW)
F165 Piastrina alzacristalli lato guidatore.

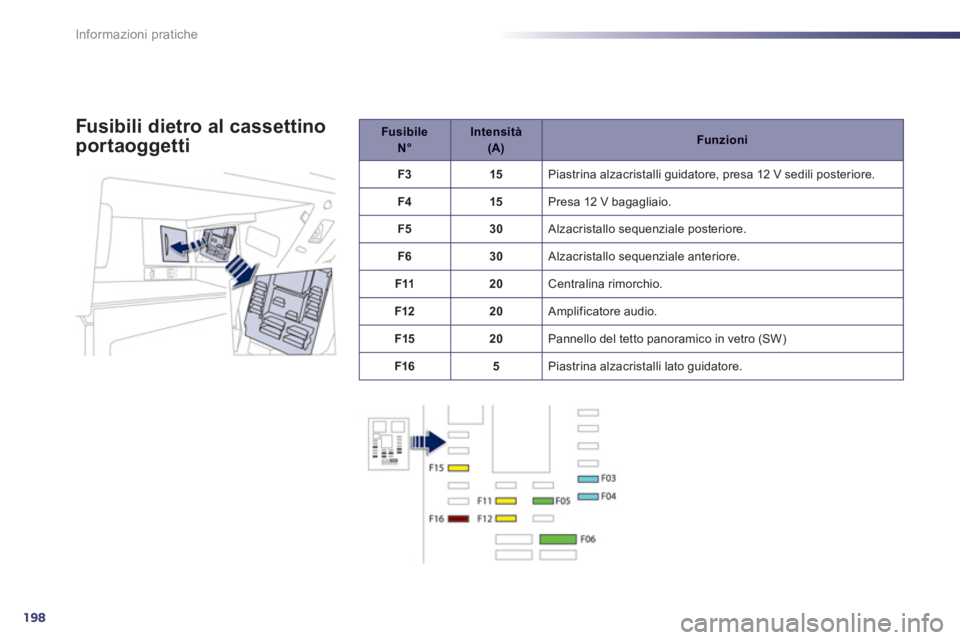

Fusibili dietro al cassettino
portaoggetti
