2012 Peugeot 508 Betriebsanleitung (in German)

3
87
i
Bordkomfort

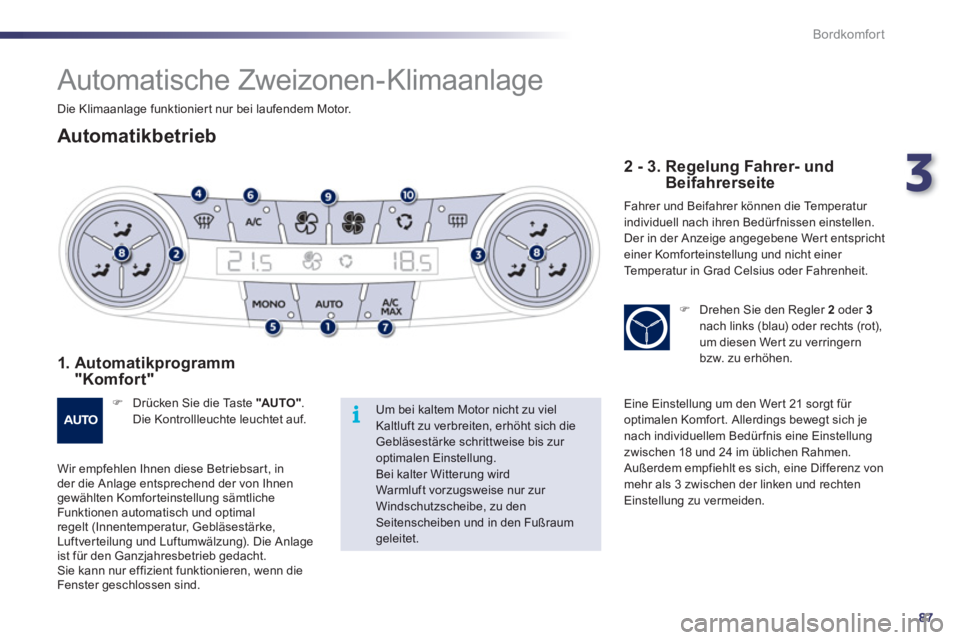

Automatische Zweizonen-Klimaanlage


Automatikbetrieb


1. Automatikprogramm"Komfor t"
)
Drücken Sie die Taste "AU TO ".Die Kontrollleuchte leuchtet auf.
Wir emp
fehlen Ihnen diese Betriebsar t, in der die Anlage entsprechend der von Ihnen gewählten Komforteinstellung sämtlicheFunktionen automatisch und optimalregelt (Innentemperatur, Gebläsestärke,
Luftverteilung und Luftumwälzung). Die Anlage
ist für den Ganzjahresbetrieb gedacht.
Sie kann nur effizient funktionieren, wenn die Fenster geschlossen sind.
Um bei kaltem Motor nicht zu viel Kaltluft zu verbreiten, erhöht sich die Gebläsestärke schrittweise bis zur optimalen Einstellung. Bei kalter Witterung wird Warmluft vorzugsweise nur zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum
geleitet.


2 - 3. Regelung Fahrer- und
Beifahrerseite
Fahrer und Beifahrer können die Temperatur
individuell nach ihren Bedürfnissen einstellen.

Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer
Te mperatur in Grad Celsius oder Fahrenheit.
)Drehen Sie den Regler 2 oder 3nach links (blau) oder rechts (rot),
um diesen Wer t zu verringernbzw. zu erhöhen.
Eine Einstellun
g um den Wer t 21 sorgt für optimalen Komfort. Allerdings bewegt sich je
nach individuellem Bedür
fnis eine Einstellung
zwischen 18 und 24 im üblichen Rahmen.
Außerdem empfiehlt es sich, eine Differenz von
mehr als 3 zwischen der linken und rechten
Einstellung zu vermeiden.
Die Klimaanla
ge funktionier t nur bei laufendem Motor.

88
i
i
i
Bordkomfort
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komforttemperatur entspricht. Es bringt jedoch nichts,den angezeigten Wert zu ändern, um die gewünschte Komforttemperatur zu erzielen. Die Anlage gleicht die Te m p e r a t u r a b w e i c h u ng automatischund so schnell wie möglich aus.
4. Automatikprogramm "Sicht"
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden.)
Drehen Sie den Regler 2oder 3
nachlinks bis zur Anzeige "LO"oder nach
rechts bis zur Anzeige "HI".

Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorn"
)Drücken Sie diese Taste, um den
Komfortwert auf der Beifahrerseite
an den der Fahrerseite anzu
gleichen (ungetrennte Regelung). Die
Kontrollleuchte in der Taste leuchtet auf.
Je nach Wunsch können Sie eine vom Automatikprogramm abweichende Einstellung
wählen. Die übrigen Funktionen werden
weiterhin automatisch gesteuert.)Durch Drücken der Taste "AUTO"kehren Sie wieder zum vollautomatischen Betrieb
zurück.

Umschalten auf manuelle Einstellung


5. Ungetrennte/Getrennte
Regelung
Die Klimaanlage ist für den Ganzjahresbetrieb gedacht. Sie funktioniert
nur wirkungsvoll bei geschlossenen Fenstern.

6. Klimaanlage ein/aus

Mit ihr lässt sich:


- im Sommer die Temperatur senken,

- im Winter bei über 3 °C die Wirkun
g der Funktion zum Beschlagfreihalten erhöhen.


7. Klimaanlage auf
Höchstleistung
Wenn Sie die Luft im Innenraum
vorübergehend herabkühlen
möchten, drücken
Sie diese Taste, inder Anzeige erscheint "LO". Um zu den vorherigen Einstellungen
zurückzukehren, drücken Sie erneut die Taste.
Solange die Funktion Beschlagfreihaltenunter der Funktion Stop & Start aktiviert ist, ist der Modus STOP nicht ver fügbar.
Einschalten) Drücken Sie die Taste "A /C "
, die damit "gekoppelte grüne Kontrollleuchte leuchtet auf. Die Klimaanlage funktioniert nicht,
wenn die Funktion zur Regelung der
Gebläsestärke ausgeschaltet ist.Ausschalten) Drücken Sie erneut die Taste "A /C "
, die damit "gekoppelte grüne Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen(Feuchtigkeit, Beschlagen der Scheiben).

3
89
!
Bordkomfort

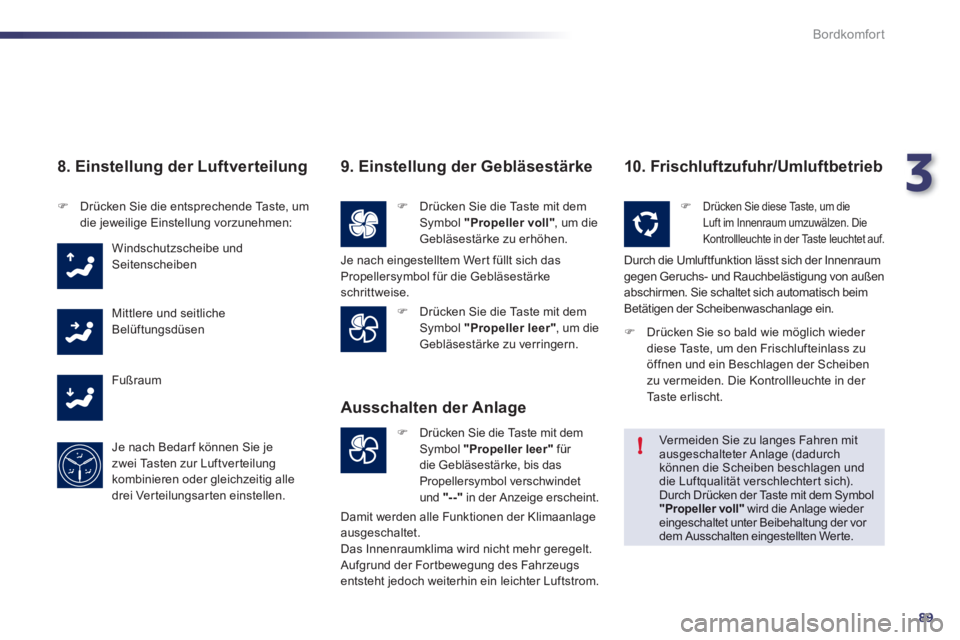

8. Einstellung der Luftverteilung
)Drücken Sie die entsprechende Taste, um
die jeweilige Einstellung vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittl
ere und seitliche
Belüftungsdüsen
F
ußraum
Je nach Bedar f können Sie
je zwei Tasten zur Luftverteilung kombinieren oder gleichzeitig alle drei Verteilungsarten einstellen.
9. Einstellung der Gebläsestärke
)Drücken Sie die Taste mit demSymbol "Propeller voll", um die
Gebläsestärke zu erhöhen.
)Drücken Sie die Taste mit demSymbol "Propeller leer", um die
Gebläsestärke zu verringern.



10. Frischluftzufuhr/Umluftbetrieb
)Drücken Sie die Taste mit dem Symbol "Propeller leer"
für
die Gebläsestärke, bis das Propellersymbol verschwindetund "--"
in der Anzeige erscheint.
Ausschalten der Anlage
)Drücken Sie diese Taste, um die
Luft im Innenraum umzuwälzen. Die
Kontrollleuchte in der Taste leuchtet auf.

Durch die Umluftfunktion lässt sich der Innenraumgegen Geruchs- und Rauchbelästigung von außen abschirmen. Sie schaltet sich automatisch beim
Betätigen der Scheibenwaschanlage ein.

Ver meiden Sie zu langes Fahren mitausgeschalteter Anlage (dadurchkönnen die Scheiben beschlagen und die Luftqualität verschlechtert sich).
Durch Drücken der Taste mit dem Symbol"Propeller voll"
wird die Anlage wieder eingeschaltet unter Beibehaltung der vor dem Ausschalten eingestellten Werte.
Je nach eingestelltem Wert füllt sich das Propellersymbol für die Gebläsestärke schrittweise.
Damit werden alle Funktionen der Klimaanla
ge
ausgeschaltet.Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom.
) Drücken Sie so bald wie möglich wieder
diese Taste, um den Frischlufteinlass zu
öffnen und ein Beschlagen der Scheiben
zu vermeiden. Die Kontrollleuchte in der
Taste erlischt.

90
Bordkomfort





Automatische Vierzonen-Klimaanlage
Automatikbetrieb
1. Automatikprogramm "Komfort"
In den Betriebsar ten Soft/Auto/Fast können
Fahrer und Beifahrer den Klimakomfort im
Innenraum nach ihren jeweiligen Bedürfnissen regeln:

2. Aktivieren/Deaktivieren der Klimaanlage
3 - 4. Einstellun
g Fahrer- und
Beifahrerseite
Fahrer und Beifahrer können die Temperatur jeweils nach ihren Bedürfnissen einstellen.
Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer
Temperatur in Grad Celsius oder Fahrenheit.
Das Programm sorgt vorzugsweise für
wohltuende Klimatisierung und Laufruhe
durch Begrenzung der Gebläsestärke.
Es bietet den besten Kompromiss zwischen Wärmekomfort und
Laufruhe.
Und sor
gt vorzugsweise für eine
dynamische, effiziente Luftverteilung. Drücken Sie auf diese Taste
, um dieKlimaanlage hinten zu deaktivieren
und das System zu sperren. Auf
dem LCD-Bildschirm erscheintein Vorhängeschloss. Wenn die Anlage
hinten wieder aktiviert wird, schaltet sie auf
Automatikbetrieb unter Beibehaltung der letzten Temperatureinstellungen.
) Drehen Sie den Regler 3
bzw. 4nach links (blau), um den Wer t
zu verringern, bzw. nach rechts(rot), um ihn zu erhöhen.
Eine Einstellun
g um den Wer t 21 sorgt für
optimalen Komfort. Allerdings ist je nach
individuellem Bedürfnis eine Einstellung
zwischen 18 und 24 üblich.
Außerdem empfiehlt es sich, eine Differenz vonmehr als 3 zwischen der linken und rechten Einstellung zu vermeiden. Die Klimaanla
ge funktionier t nur bei laufendem Motor.

3
91
i
i
i
Bordkomfort

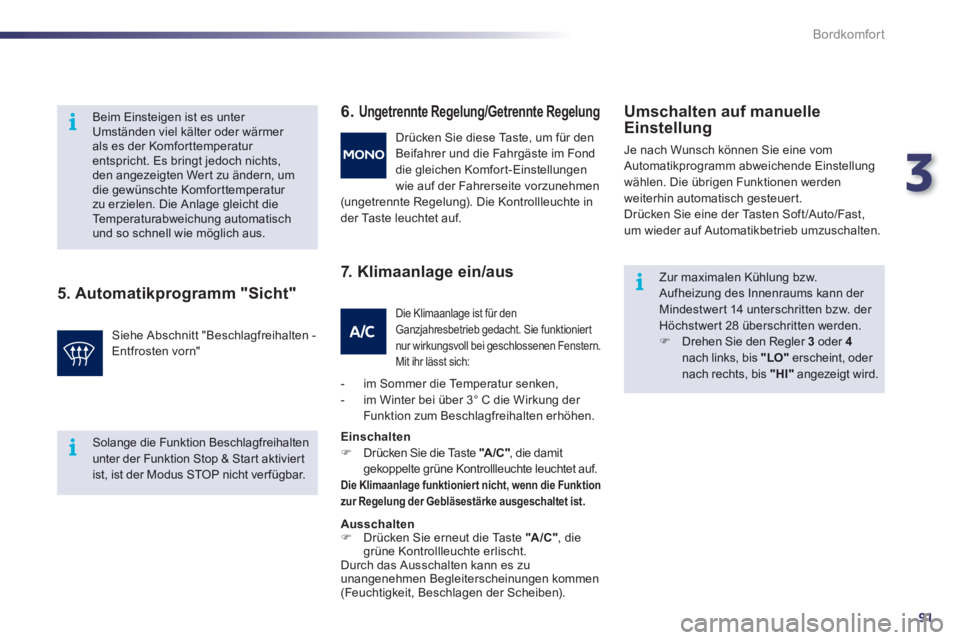

5. Automatikprogramm "Sicht" 6.
Ungetrennte Regelung/Getrennte Regelung
7. K l i m a a n l age ein/aus
Umschalten auf manuelle
Einstellung
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung
wählen. Die übrigen Funktionen werden
weiterhin automatisch gesteuert.
Drücken Sie eine der Tasten Soft/Auto/Fast, um wieder auf Automatikbetrieb umzuschalten.


Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komfor ttemperatur entspricht. Es bringt jedoch nichts,den angezeigten Wert zu ändern, um die gewünschte Komforttemperatur zu erzielen. Die Anlage gleicht die Te m p e r a t u r a b w e i c h u ng automatisch und so schnell wie möglich aus.
Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorn" Drücken
Sie diese Taste, um für den
Beifahrer und die Fahrgäste im Fond
die
gleichen Komfort-Einstellungen
wie auf der Fahrerseite vorzunehmen (ungetrennte Regelung). Die Kontrollleuchte in der Taste leuchtet auf.

Die Klimaanlage ist für denGanzjahresbetrieb gedacht. Sie funktioniertnur wirkungsvoll bei geschlossenen Fenstern.
Mit ihr lässt sich:
- im Sommer die Temperatur senken,
- im Winter bei über 3° C die Wirkung der Funktion zum Beschlagfreihalten erhöhen.
Einschalten)
Drücken Sie die Taste "A /C "
, die damit"gekoppelte grüne Kontrollleuchte leuchtet auf. Die Klimaanlage funktionier t nicht, wenn die Funktion
zur Regelung der Gebläsestärke ausgeschaltet ist.
Ausschalten) Drücken Sie erneut die Taste "A/C"
, die grüne Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen(Feuchtigkeit, Beschlagen der Scheiben).
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden.)
Drehen Sie den Regler 3
oder 4 nach links, bis "LO"erscheint, oder nach rechts, bis "HI"angezeigt wird.

Solange die Funktion Beschlagfreihaltenunter der Funktion Stop & Start aktiviert ist, ist der Modus STOP nicht verfügbar.

92
Bordkomfort

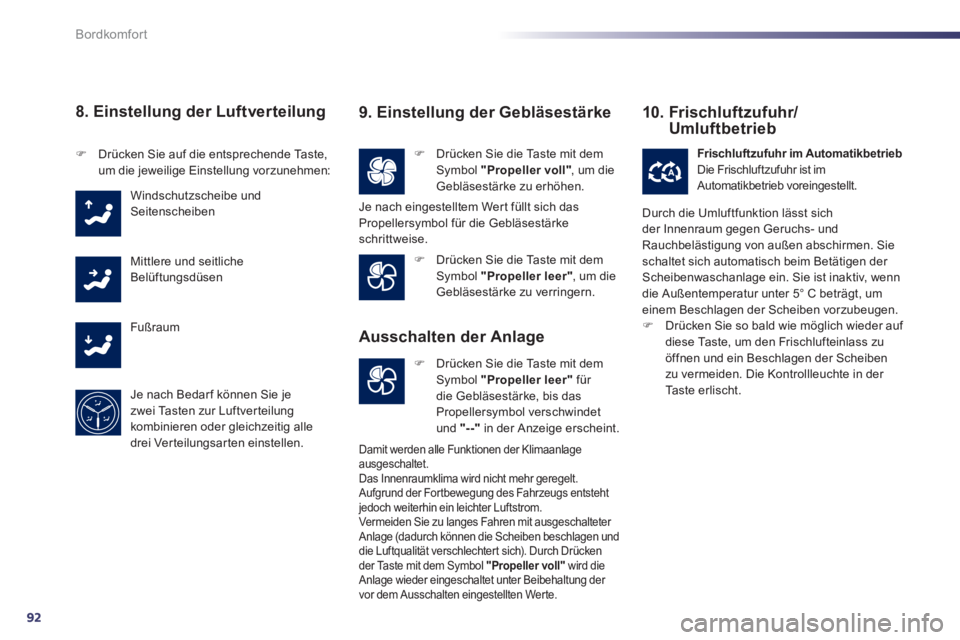

8. Einstellung der Luftverteilung
)Drücken Sie die Taste mit dem Symbol "Propeller voll"
, um die Gebläsestärke zu erhöhen.
)Drücken Sie auf die entsprechende Taste,um die jeweilige Einstellung vorzunehmen:

Windschutzscheibe und Seitenscheiben
Mittl
ere und seitliche
Belüftungsdüsen
F
ußraum
Je nach Bedar f können Sie
je zwei Tasten zur Luftverteilung kombinieren oder gleichzeitig alle drei Verteilungsarten einstellen.
)Drücken Sie die Taste mit dem Symbol "Propeller leer" , um die Gebläsestärke zu verringern.
)Drücken Sie die Taste mit dem Symbol "Propeller leer"für
die Gebläsestärke, bis das
Propellers
ymbol verschwindet und "--"in der Anzeige erscheint.
Frischluftzufuhr im Automatikbetrieb
Di
e Frischluftzufuhr ist im
Automatikbetrieb voreingestellt.

9. Einstellung der Gebläsestärke
Je nach eingestelltem Wert füllt sich dasPropellersymbol für die Gebläsestärkeschrittweise.


Ausschalten der Anlage
Damit werden alle Funktionen der Klimaanlage
ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Au
fgrund der Fortbewegung des Fahrzeugs entstehtjedoch weiterhin ein leichter Luftstrom.
Ver meiden Sie zu langes Fahren mit ausgeschalteter
Anlage (dadurch können die Scheiben beschlagen und
die Luftqualität verschlechtert sich). Durch Drücken
der Taste mit dem Symbol "Propeller voll"
wird dieAnlage wieder eingeschaltet unter Beibehaltung der
vor dem Ausschalten eingestellten Werte.


10. Frischluf t zufuhr/Umluftbetrieb

Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- undRauchbelästigung von außen abschirmen. Sie schaltet sich automatisch beim Betätigen der Scheibenwaschanlage ein. Sie ist inaktiv, wenn
die Außentemperatur unter 5° C beträgt, um einem Beschlagen der Scheiben vorzubeugen. )Drücken Sie so bald wie möglich wieder auf
diese Taste, um den Frischlufteinlass zu
öffnen und ein Beschlagen der Scheiben
zu vermeiden. Die Kontrollleuchte in der
Taste erlischt.

3
93
Bordkomfort

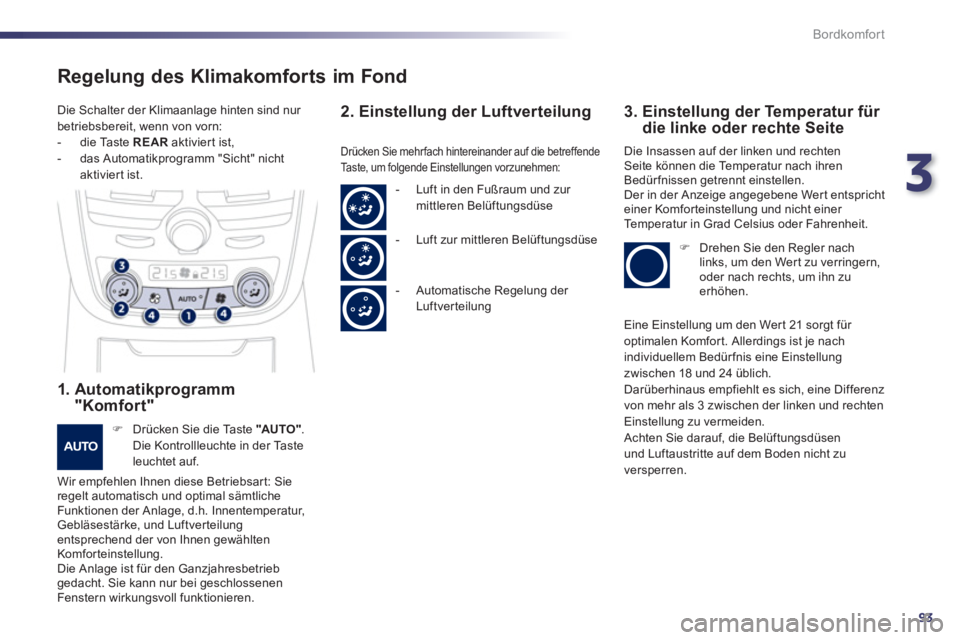

Regelung des Klimakomforts im Fond

1. Automatikprogramm"Komfor t"
)
Drücken Sie die Taste "AU TO " . Die Kontrollleuchte in der Ta steleuchtet auf.
Wir emp
fehlen Ihnen diese Betriebsar t: Sie
regelt automatisch und optimal sämtliche Funktionen der Anlage, d.h. Innentemperatur,Gebläsestärke, und Luftverteilung entsprechend der von Ihnen gewählten
Komforteinstellung.
Die Anlage ist für den Ganzjahresbetriebgedacht. Sie kann nur bei geschlossenen
Fenstern wirkungsvoll funktionieren.
2. Einstellung der Luftverteilung
3. Einstellung der Temperatur für die linke oder rechte Seite
Drücken Sie mehr fach hintereinander auf die betreffende
Taste, um folgende Einstellungen vorzunehmen:
Die Insassen auf der linken und rechten Seite können die Temperatur nach ihren
Bedürfnissen getrennt einstellen.
Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer
Te m p e r a t u r i n Grad Celsius oder Fahrenheit.
)Drehen Sie den Regler nach links, um den Wer t zu verringern,
oder nach rechts, um ihn zu erhöhen.

- L
uft in den Fußraum und zur
mittleren Belüftungsdüse

- Luft zur mittleren Belüftun
gsdüse

-
Automatische Regelung der
Luftverteilung
Die Schalter der Klimaanlage hinten sind nur
betriebsbereit, wenn von vorn:


-
die Taste REARaktiviert ist,

- das Automatikpro
gramm "Sicht" nichtaktiviert ist.
Eine Einstellun
g um den Wer t 21 sorgt für optimalen Komfort. Allerdings ist je nach
individuellem Bedürfnis eine Einstellung
zwischen 18 und 24 üblich.
Darüberhinaus empfiehlt es sich, eine Differenz
von mehr als 3 zwischen der linken und rechten
Einstellung zu vermeiden.

Achten Sie darauf, die Belüftungsdüsenund Luftaustritte auf dem Boden nicht zuversperren.

94
Bordkomfort
4. Einstellung der Gebläsestärke
) Drücken Sie die Taste mit dem Symbol "Propeller voll", um die Gebläsestärke zu erhöhen.
)
Drücken Sie die Taste mit dem Symbol "Propeller leer", um die
Gebläsestärke zu verringern. Das S
ymbol für die Gebläsestärke ist ein
Propeller, dessen einzelne Flügel sichentsprechend dem eingestellten Wert füllen.

Ausschalten der Anlage
)Drücken Sie die Taste mit
dem Symbol "Propeller leer"für die Gebläsestärke, bis das Propellersymbol verschwindetund "--"erscheint.

Dadurch werden alle Funktionen der
Klimaanlage ausgeschaltet.
Das Innenraumklima wird nicht mehr
geregelt.
Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
