2012 Peugeot 508 Betriebsanleitung (in German)

8
183
i
Praktische Tipps
Rad abmontieren

Fahr zeug abstellen

Stellen Sie das Fahrzeug so ab, dass esden Verkehr nicht behindert: auf einem waagerechten, festen, nicht rutschigenUntergrund.

Ziehen Sie die Feststellbremse an, soferndiese nicht auf Automatikmodus gestellt ist, schalten Sie die Zündung aus und legen Sie den ersten Gang
* ein, sodass die Räder blockiert sind.
Stellen Sie sicher, dass die Bremskontrollleuchte und die Kontrollleuchte P
an der Betätigung der Feststellbremse leuchten. Stellen Sie unbedingt sicher, dass dieInsassen ausgestiegen sind und sich ineinem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,das nur durch einen Wagenheber abgestütztwird; ver wenden Sie einen Stützbock.


Vorgehensweise
)
Ziehen Sie die Zierkappe auf denRadmuttern mit dem Werkzeug 3ab (je nach Ausstattung). )
Setzen Sie den Steckschlüsseleinsatz 4auf den Radschlüssel 1, um die Diebstahlschutzmutter zu lösen (je nach
Ausstattung). ) Lösen Sie die übrigen Radmuttern nur mitdem Radschlüssel 1.


*
Schalthebelstellung Rbeim automatisiertenSchaltgetriebe, P
beim Automatikgetriebe

184
Praktische Tipps
)Setzen Sie den Wagenheber 2 an einer der beiden an der Karosserieunterseitedafür vorgesehenen Stellen vorn (A
) oder Ahinten ( B ) an, die dem zu wechselnden
Rad am nächsten liegt.
)Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad undBoden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können. )Entfernen Sie die Muttern und bewahrenSie sie an einem sauberen Platz auf.
)Nehmen Sie das Rad ab.


)
Kurbeln Sie den Wagenheber 2auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Siesich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffenden Ansatzstelle Aoder B steht.

8
185
i
Praktische Tipps

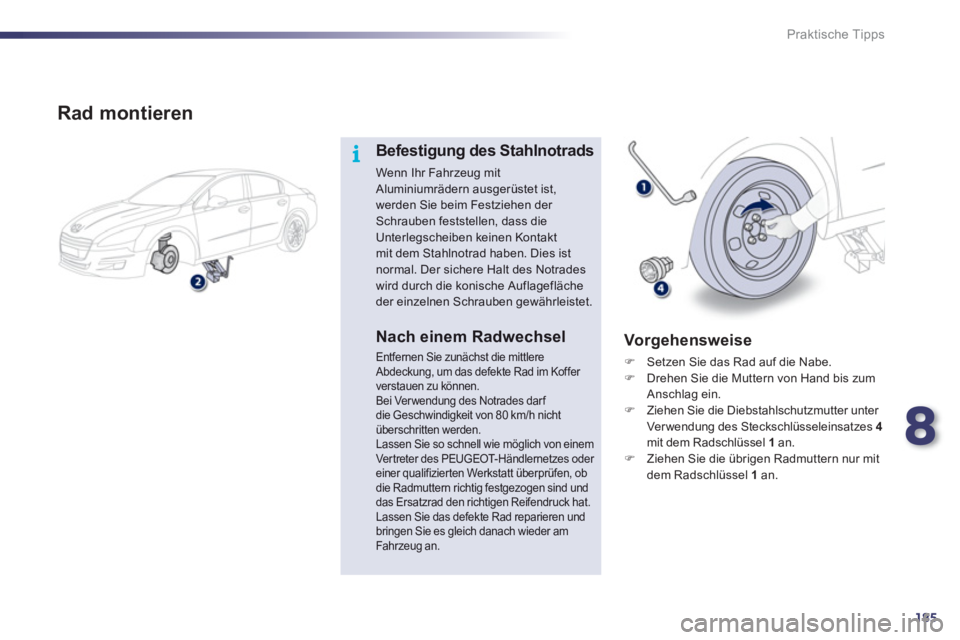

Rad montieren
Befestigung des Stahlnotrads
Wenn Ihr Fahrzeug mit Aluminiumrädern ausgerüstet ist, werden Sie beim Festziehen der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem Stahlnotrad haben. Dies istnormal. Der sichere Halt des Notrades wird durch die konische Auflageflächeder einzelnen Schrauben gewährleistet.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlereAbdeckung, um das defekte Rad im Koffer verstauen zu können.Bei Verwendung des Notrades darf die Geschwindigkeit von 80 km/h nicht überschritten werden. Lassen Sie so schnell wie möglich von einemVer treter des PEUGEOT- H än dl e r net ze s o der einer qualifizierten Werkstatt überprüfen, ob die Radmuttern richtig festgezogen sind und das Ersatzrad den richtigen Reifendruck hat.Lassen Sie das defekte Rad reparieren undbringen Sie es gleich danach wieder amFahr zeug an.

Vorgehensweise
)
Setzen Sie das Rad auf die Nabe. )
Drehen Sie die Muttern von Hand bis zumAnschlag ein. )
Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1an.)
Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1
an.

186
Praktische Tipps

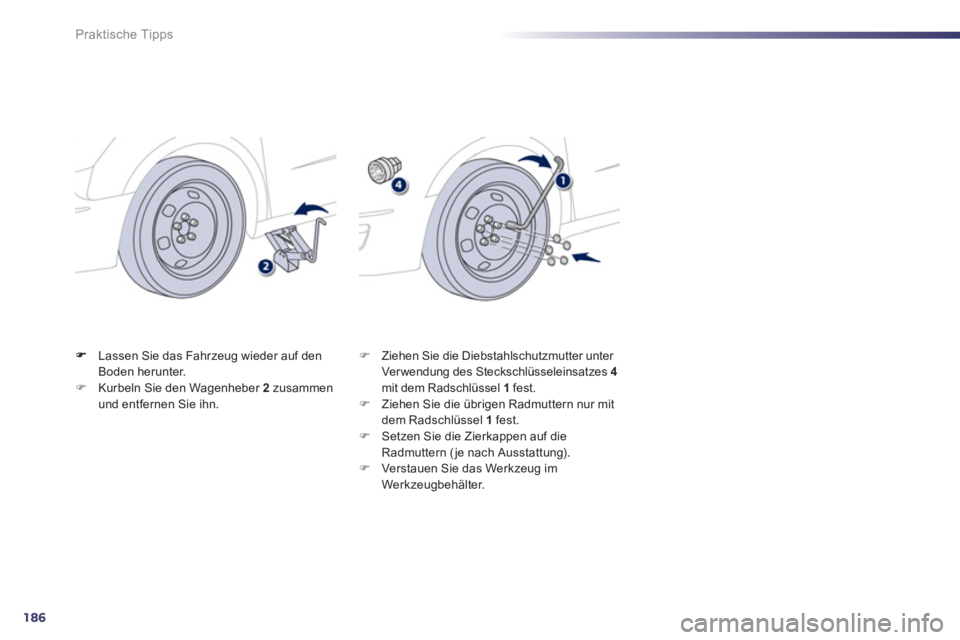

Lassen Sie das Fahrzeug wieder auf den
Boden herunter. )Kurbeln Sie den Wagenheber 2zusammen und entfernen Sie ihn.
) Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4mit dem Radschlüssel 1
fest.)
Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1fest.
)
Setzen Sie die Zierkappen auf dieRadmuttern (je nach Ausstattung). )
Verstauen Sie das Werkzeug im
Werkzeugbehälter.

8
187
i
Praktische Tipps

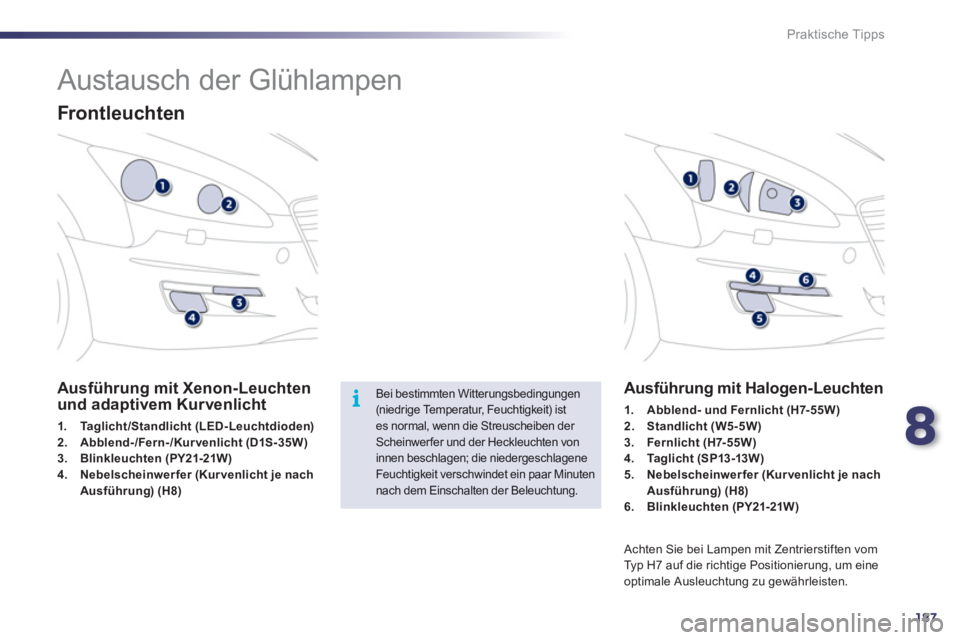

Austausch der Glühlampen


Frontleuchten
Ausführung mit Xenon-Leuchtenund adaptivem Kurvenlicht
1.Taglicht/Standlicht(LED-Leuchtdioden)2.Abblend-/Fern-/Kurvenlicht (D1S-35W)3.Blinkleuchten (PY21-21W)4.Nebelscheinwerfer (Kur venlicht je nach Ausführung) (H8)
Ausführung mit Halogen-Leuchten
1.Abblend- und Fernlicht (H7-55W)2.Standlicht (W5-5W)3.Fernlicht (H7-55W)4.Taglicht (SP13-13W)
5.Nebelscheinwerfer (Kur venlicht je nachAusführung) (H8)6.Blinkleuchten (PY21-21W)
Achten Sie bei Lampen mit Zentrierstiften vom
Ty p H 7 a uf die richtige Positionierung, um eine optimale Ausleuchtung zu gewährleisten.
Bei bestimmten Witterungsbedingungen (niedrige Temperatur, Feuchtigkeit) istes normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten voninnen beschlagen; die niedergeschlageneFeuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.

188
!!
Praktische Tipps

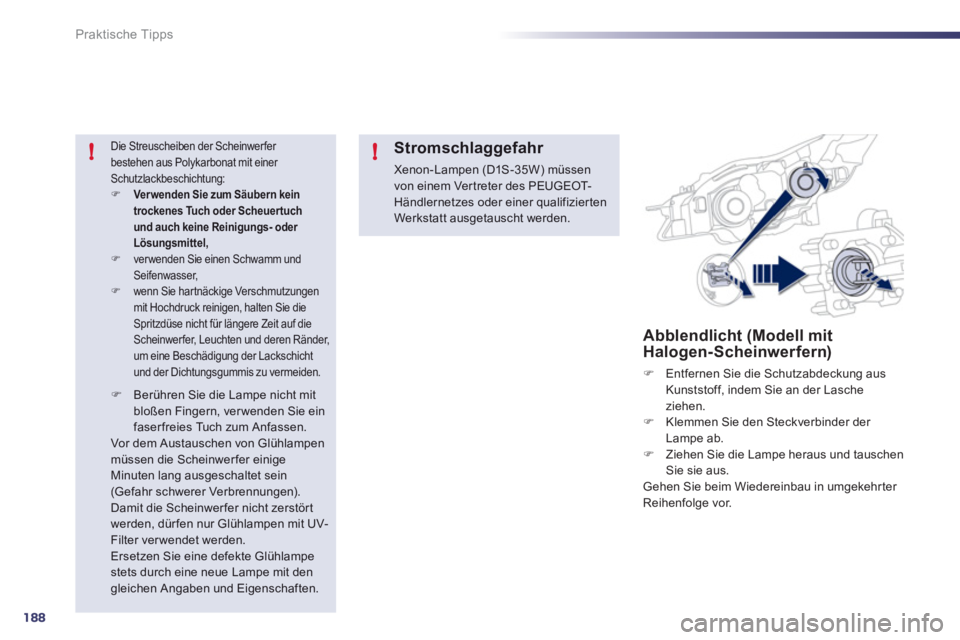

Abblendlicht (Modell mit
Halogen-Scheinwerfern)
) Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lasche
ziehen. ) Klemmen Sie den Steckverbinder der
Lampe ab.) Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.


Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer Schutzlackbeschichtung:)Ver wenden Sie zum Säubern keintrockenes Tuch oder Scheuertuch und auch keine Reinigungs- oder Lösungsmittel,)
ver wenden Sie einen Schwamm und Seifenwasser, )
wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie dieSpritzdüse nicht für längere Zeit auf dieScheinwerfer, Leuchten und deren Ränder, um eine Beschädigung der Lackschichtund der Dichtungsgummis zu vermeiden.
Stromschlaggefahr
Xenon- Lampen (D1S-35W) müssen von einem Vertreter des PEUGEOT-Händlernetzes oder einer qualifizierten Werkstatt ausgetauscht werden.
)Berühren Sie die Lampe nicht mit bloßen Fingern, verwenden Sie ein faserfreies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampenmüssen die Scheinwerfer einige Minuten lang ausgeschaltet sein(Gefahr schwerer Verbrennungen). Damit die Scheinwerfer nicht zerstört werden, dür fen nur Glühlampen mit UV-Filter verwendet werden.Ersetzen Sie eine defekte Glühlampe stets durch eine neue Lampe mit dengleichen Angaben und Eigenschaften.

8
189
i
Praktische Tipps

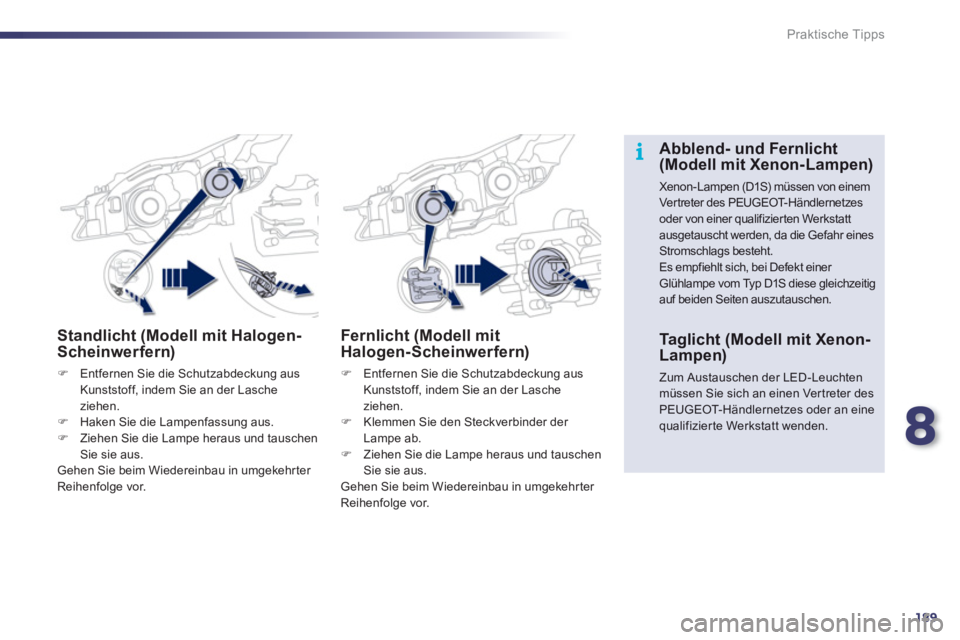

Standlicht (Modell mit Halogen-
Scheinwerfern)
)Entfernen Sie die Schutzabdeckung aus Kunststoff, indem Sie an der Lasche
ziehen.)Haken Sie die Lampenfassung aus.)Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Fernlicht (Modell mit Halogen-Scheinwerfern)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie an der Lascheziehen. ) Klemmen Sie den Steckverbinder der
Lampe ab.
) Ziehen Sie die Lampe heraus und tauschenSie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.










Abblend- und Fernlicht
(Modell mit Xenon-Lampen)

Xenon- Lampen (D1S) müssen von einem Vertreter des PEUGEOT- H än dl er net ze soder von einer qualifizierten Werkstatt ausgetauscht werden, da die Gefahr einesStromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glühlampe vom Typ D1S diese gleichzeitig auf beiden Seiten auszutauschen.
Taglicht (Modell mit Xenon-
Lampen)
Zum Austauschen der LED-Leuchten müssen Sie sich an einen Vertreter des PEUGEOT- Händlernetzes oder an einequalifizierte Werkstatt wenden.

190
Praktische Tipps
(Modell mit Halogenlampen)
)Schlagen Sie das Rad ganz nach innen
ein, um leicht an den Schmutzfänger zu gelangen. ) Entfernen Sie die beiden Befestigungsschrauben
der Zugangsklappe im Radkasten.)Klappen Sie den Schmutzfänger leicht auf.
)Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.)Klemmen Sie den Steckverbinder der
Lampe ab.
)Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie
sich auch an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt
wenden.
