2012 Peugeot 508 Инструкция по эксплуатации (in Russian)

8
183
i
Практические советы по эксплуатации и обслуживанию

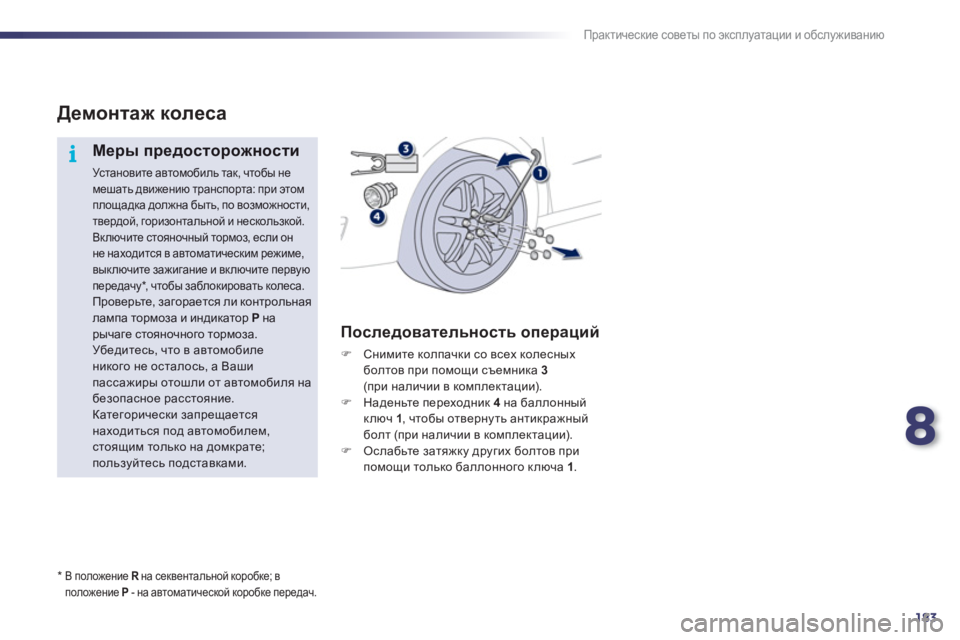

Демонтаж колеса


Меры предосторожности

Ус т а н о в и т е автомобиль так, чтобы немешать движению транспорта: при этомплощадка должна быть, по возможности,твердой, горизонтальной и нескользкой.
Включите стояночный тормоз, если онне находится в автоматическим режиме, выключите зажигание и включите первуюпередачу
* , чтобы заблокировать колеса.
Проверьте, загорается ли контрольнаялампа тормоза и индикатор P
на рычаге стояночного тормоза.
Убедитесь, что в автомобиле никого не осталось, а Вашипассажиры отошли от автомобиля набезопасное расстояние.
Категорически запрещается находиться под автомобилем, стоящим только на домкрате;пользуйтесь подставками.
Последовательность операций
)
Снимите колпачки со всех колесных
болтов при помощи съемника 3(при наличии в комплектации).)
Наденьте переходник 4на баллонный ключ 1, чтобы отвернуть антикражныйболт (при наличии в комплектации). )
Ослабьт е затяжку других болтов при
помощи только баллонного ключа 1
.

*
В положение R
на секвентальной коробке; вRположение P
- на автоматической коробке передач.

184
Практические советы по эксплуатации и обслуживанию

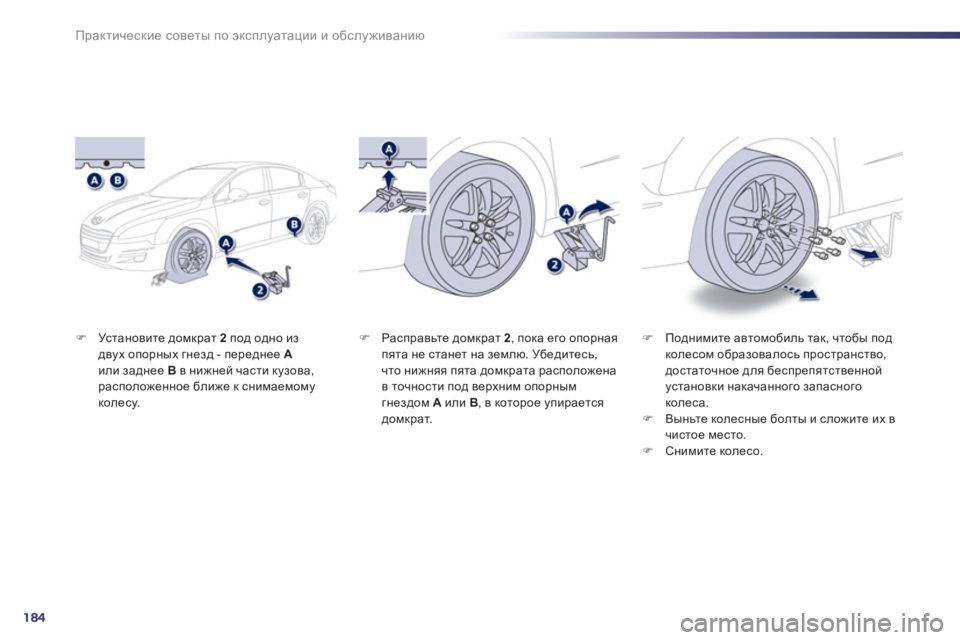

)Mk l Z g h \ b l _ домкрат 2под одно издвух опорных гнезд - переднее Аили заднее B
в нижней части кузова,расположенное ближе к снимаемомуколесу.
)Поднимите автомобиль так, чтобы подколесом образовалось пространство, достаточное для беспрепятственнойустановки накачанного запасного
колеса.)Выньте колесные болты и сложите их в
чи
стое место.)Снимите колесо.


)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь,
что нижняя пята домкрата расположенав точности под верхним опорным
гнездом Аили B, в которое упирается
домкрат.

8
185
i
Практические советы по эксплуатации и обслуживанию

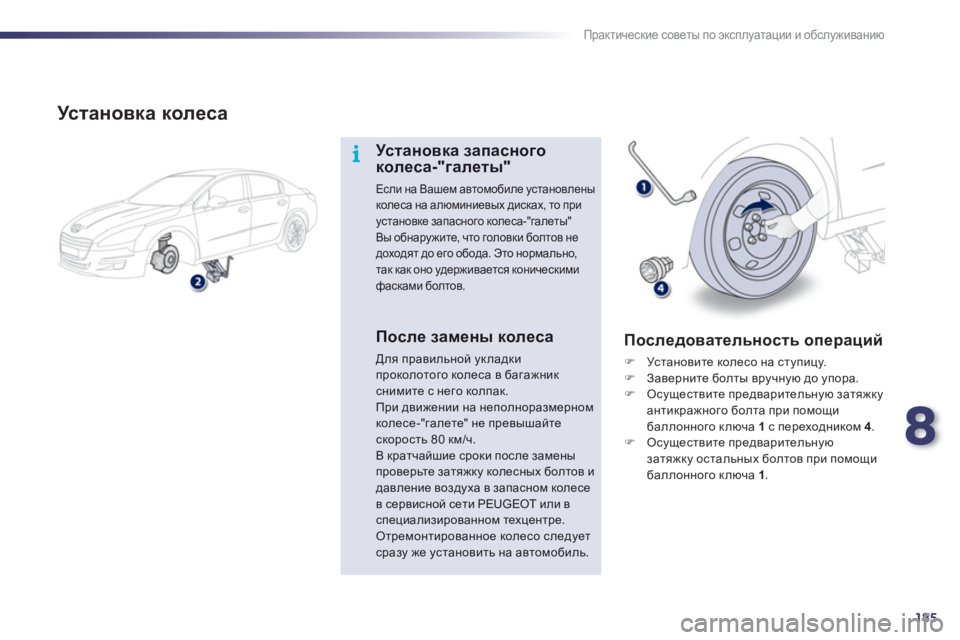

Ус т а н о в к а колеса


Ус т а н о в к а запасного колеса-"галеты"
Если на Вашем автомобиле установлены колеса на алюминиевых дисках, то при установке запасного колеса-"галеты"
Вы обнаружите, что головки болтов не доходят до его обода. Это нормально, так как оно удерживается коническими фасками болтов.
После замены колеса
Для правильной укладки проколотого колеса в багажник снимите с него колпак. При движении на неполноразмерномколесе-"галете" не превышайтескорость 80 км/q. В кратчайшие сроки после замены проверьте затяжку колесных болтов идавление воздуха в запасном колесе в сервисной сети PEUGEOT или вспециализированном техцентре.Отремонтированное колесо следуетсразу же установить на автомобиль.


Последовательность операций
)
Установите колесо на ступицу.)
Заверните болты вручную до упора. )
Осуществите предварительную затяжкуантикражного болта при помощи баллонного ключа 1
с переходником 4.
)
Осуществите предварительную
затяжку остальных болтов при помощибаллонного ключа 1 .

186
Практические советы по эксплуатации и обслуживанию

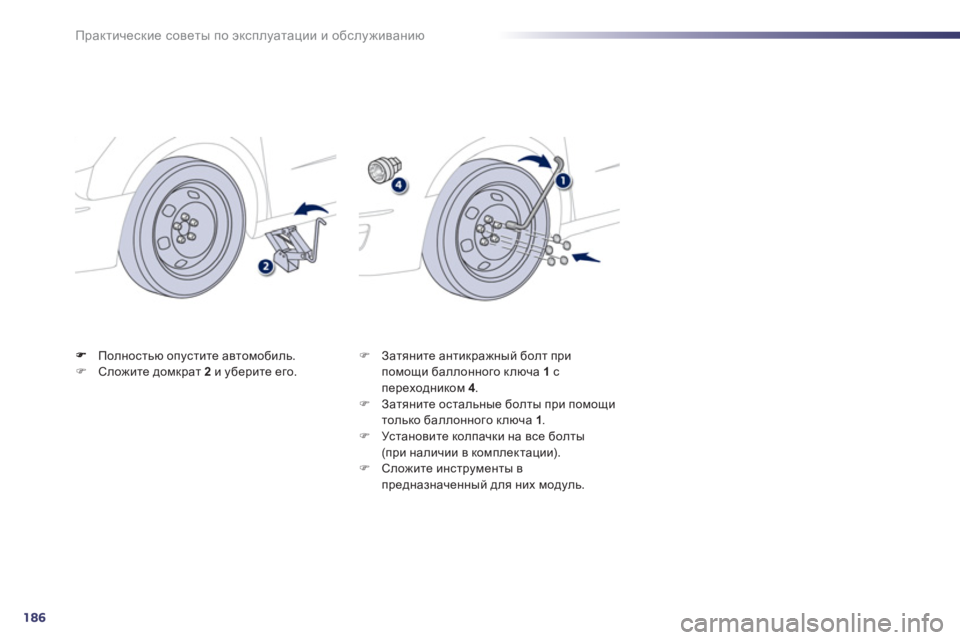

Полностью опустите автомобиль. )Сложите домкрат 2
и уберите его. )
Затяните антикражный болт при
помощи баллонного ключа 1спереходником 4.)
Затяните остальные болты при помощи только баллонного ключа 1.
)
Установите колпачки на все болты(ijb наличии в комплектации).)
Сложите инструменты в
предназначенный для них модуль.

8
187
i
Практические советы по эксплуатации и обслуживанию

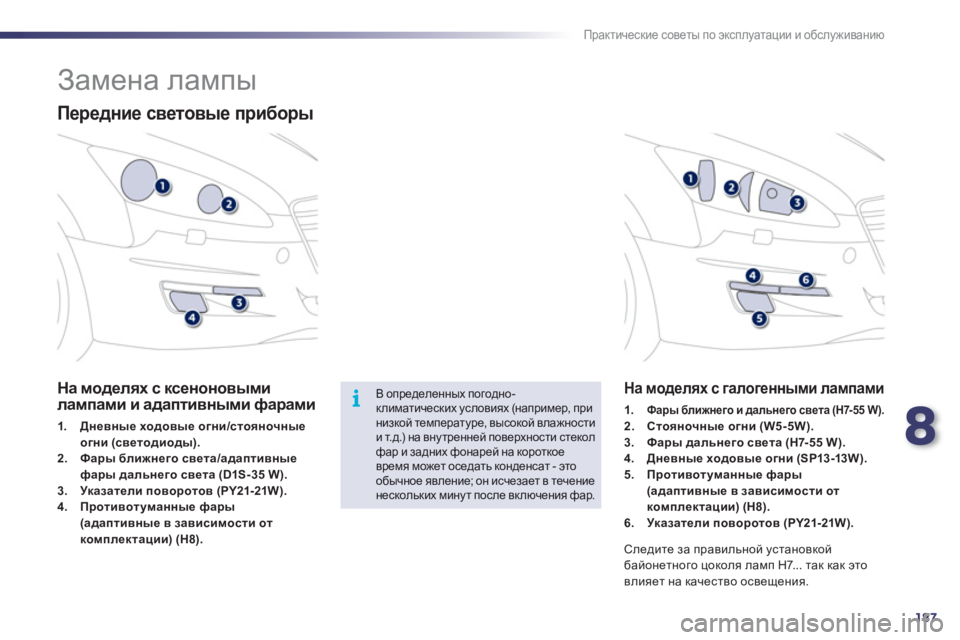

Замена лампы
Передние световые приборы
На моделях с ксеноновыми
лампами и адаптивными фарами
1.Дневные ходовые огни/стояночные огни (светодиоды).2.NZju ближнего света/адаптивные фары дальнего света (D1S-35 W).3.Указатели поворотов (PY21-21W).4.Противотуманные фары(Z^Zilb\gu_ в зависимости от
комплектации) (H8).
На моделях с галогенными лампами
1.NZju ближнего и дальнего света (H7-55 W).2.Стояночные огни (W5-5W).3.Фары дальнего света (H7-55 W).4.Дневные ходовые огни (SP13-13W).5.Противотуманные фары(Z^Zilb\gu_ в зависимости от
комплектации) (H8).6. Указатели поворотов (PY21-21W).
Следите за правильной установкойбайонетного цоколя ламп H7... так как это
влияет на качество освещения.

В определенных погодно-климатических условиях (например, принизкой температуре, высокой влажности и т.д.) на внутренней поверхности стекол фар и задних фонарей на короткоевремя может оседать конденсат - этообычное явление; он исчезает в течение нескольких минут после включения фар.

188
!!
Практические советы по эксплуатации и обслуживанию

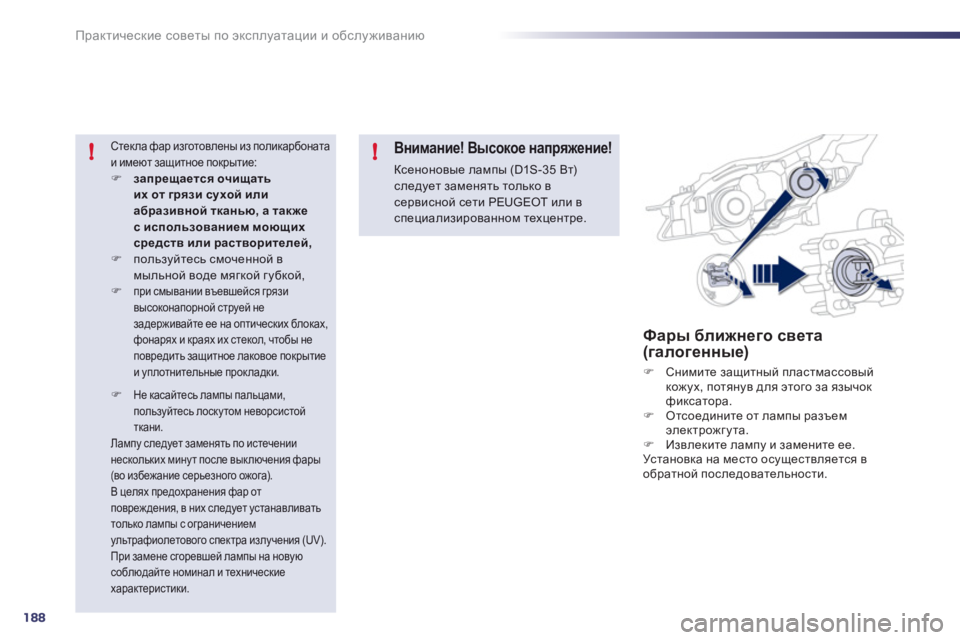

Фары ближнего света (галогенные)
)
Снимите защитный пластмассовый
кожух, потянув для этого за язычок фиксатора. )
Отсоедините от лампы разъем электрожгута.)
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется вобратной последовательности.
Стекла фар изготовлены из поликарбоната
и имеют защитное покрытие: )запрещается очищать их от грязи сухой или абразивной тканью, а такжес использованием моющихсредств или растворителей,)пользуйтесь смоченной в мыльной воде мягкой губкой, )при смывании въевшейся грязивысоконапорной струей не задерживайте ее на оптических блоках, фонарях и краях их стекол, чтобы не повредить защитное лаковое покрытиеи уплотнительные прокладки.
Внимание! Высокое напряжение!
Ксеноновые лампы (D1S-35 Вт) следует заменять только всервисной сети PEUGEOT или в специализированном техцентре.
)Не касайтесь лампы пальцами, пользуйтесь лоскутом неворсистой ткани.
Лампу следует заменять по истечении нескольких минут после выключения фары(\h избежание серьезного ожога). В целях предохранения фар отповреждения, в них следует устанавливать только лампы с ограничениемультрафиолетового спектра излучения (UV). При замене сгоревшей лампы на новуюсоблюдайте номинал и технические характеристики.

8
189
i
Практические советы по эксплуатации и обслуживанию

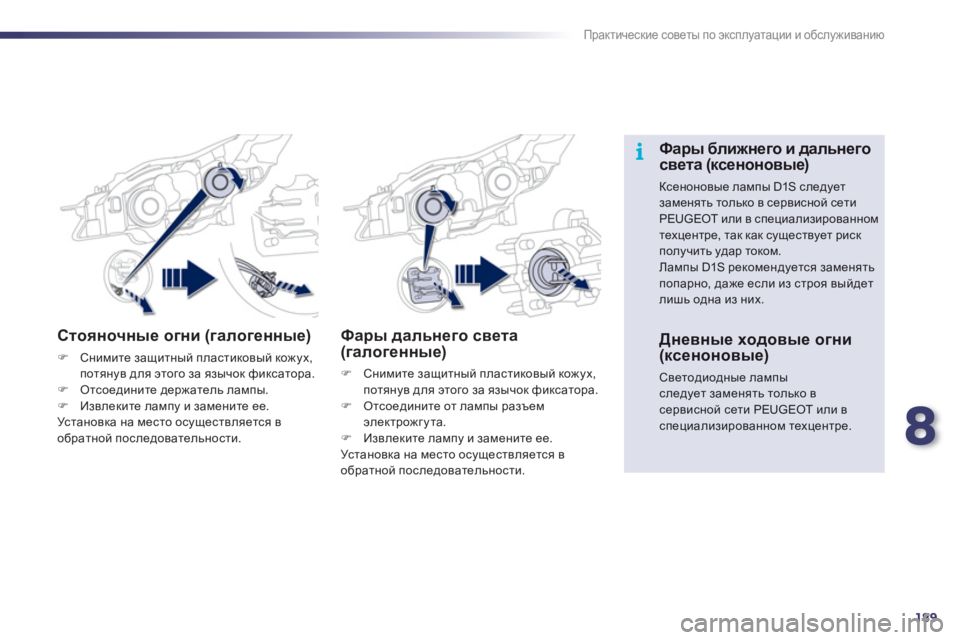

Стояночные огни (галогенные)
)Снимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора. )Отсоедините держатель лампы. )Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
о
братной последовательности.

Фары дальнего света (галогенные)
)
Снимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора.)
Отсоедините от лампы разъем электрожгута. )
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.










Фары ближнего и дальнего
света (ксеноновые)

Ксеноновые лампы D1S следуетзаменять только в сервисной сети PEUGEOT или в специализированномтехцентре, так как существует риск получить удар током.
Лампы D1S рекомендуется заменятьпопарно, даже если из строя выйдет лишь одна из них.
Дневные ходовые огни
(ксеноновые)
Светодиодные лампы следует заменять только всервисной сети PEUGEOT или вспециализированном техцентре.

190
Практические советы по эксплуатации и обслуживанию

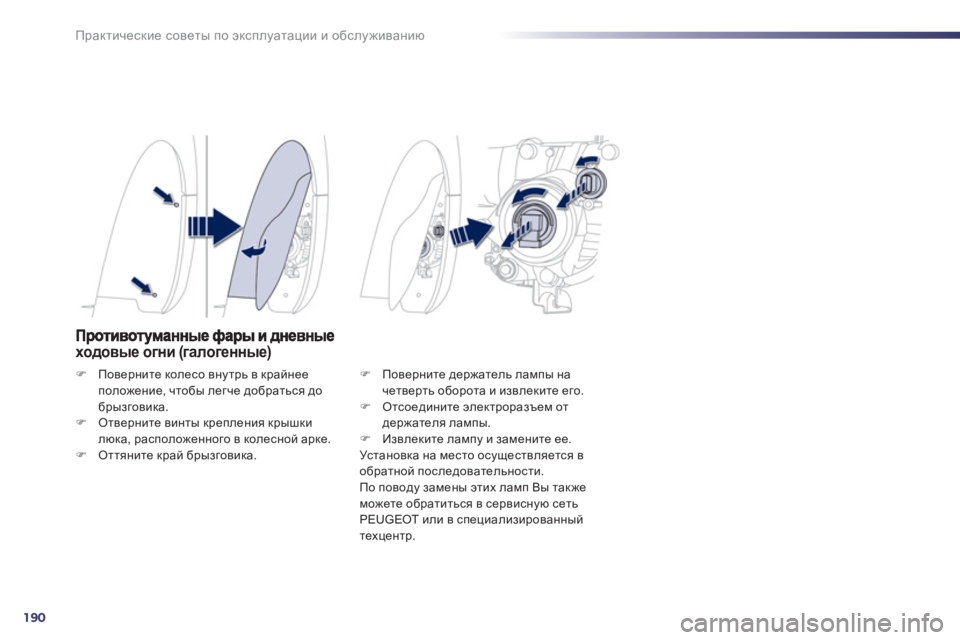

ходовые огни (галогенные)
)Поверните колесо внутрь в крайнее положение, чтобы легче добраться до
брызговика.
)Отверните винты крепления крышкилюка, расположенного в колесной арке. )Оттяните край брызговика.
)Поверните держатель лампы на
четверть оборота и извлеките его.)Отсоедините электроразъем от
держателя лампы.)Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.
По поводу замены этих ламп Вы такжеможете обратиться в сервисную сеть PEUGEOT или в специализированныйтехцентр.
