2012 Peugeot 508 Инструкция по эксплуатации (in Russian)

8
199
Практические советы по эксплуатации и обслуживанию


Блок электрических
п
редохранителей в моторном отсеке

Доступ к предохранителям
)Снимите крышку с фиксаторов. )Замените предохранитель (см. соответствующий раздел). )После завершения работы тщательно закройте крышку блока
предохранителей.


Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F20 15
Насос омывателя переднего и заднего стекол.
F2
120 Насос омывателя фар.
F2215 Звуковой сигнал.
F2
315 Правая фара дальнего света.
F2
415 Левая фара дальнего света.
F27 5
Управление левой фарой.
F2
85 Управление правой фарой.
Блок предохранителей расположен в моторном
отсеке возле аккумуляторной батареи.

200
i !
!
Практические советы по эксплуатации и обслуживанию

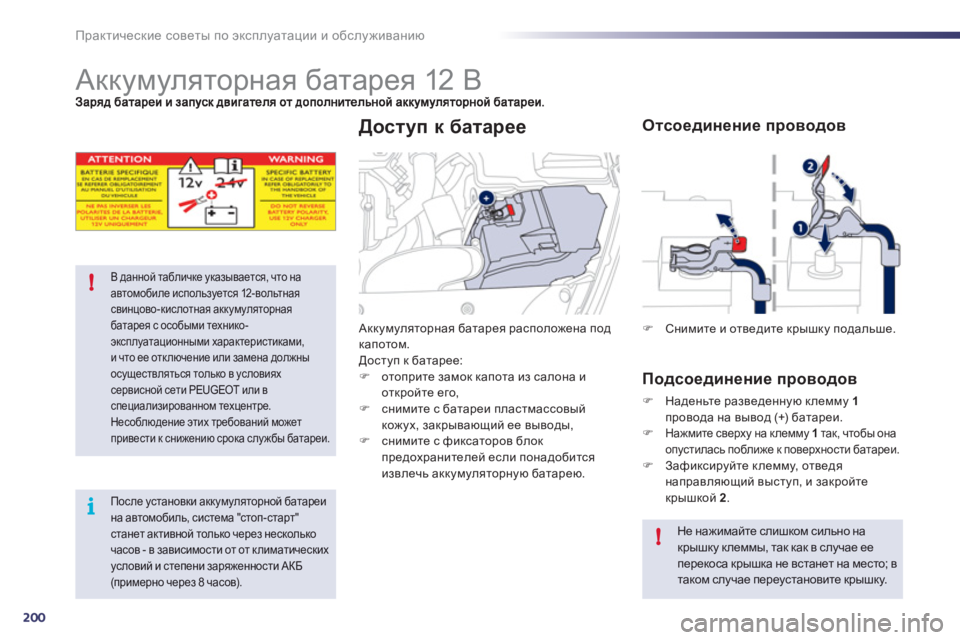

Аккумуляторная батарея 12 В
В данной табличке указывается, что наавтомобиле используется 12-вольтнаясвинцово-кислотная аккумуляторная батарея с особыми технико-эксплуатационными характеристиками, и что ее отключение или замена должны осуществляться только в условиях сервисной сети PEUGEOT или вспециализированном техцентре.
Несоблюдение этих требований может
привести к снижению срока службы батареи.


После установки аккумуляторной батареина автомобиль, система "стоп-старт"станет активной только через несколько часов - в зависимости от от климатическихусловий и степени заряженности АКБ (примерно через 8 часов).

Аккумуляторная батарея расположена подкапотом.
Доступ к батарее:)
отоприте замок капота из салона иоткройте его, )
снимите с батареи пластмассовый
кожух, закрывающий ее выводы, )
снимите с фиксаторов блок
предохранителей если понадобится
извлечь аккумуляторную батарею.



Доступ к батарее
)Снимите и отведите крышку подальше.



Отсоединение проводов

Подсоединение проводов
)Наденьте разведенную клемму 1провода на вывод (+) батареи.
)Нажмите сверху на клемму 1так, чтобы она
опустилась поближе к поверхности батареи. )Зафиксируйте клемму, отведя
направляющий выступ, и закройте
крышкой 2.
Не нажимайте слишком сильно на
крышку клеммы, так как в случае ее перекоса крышка не встанет на место; втаком случае переустановите крышку.

8
201
i
Практические советы по эксплуатации и обслуживанию

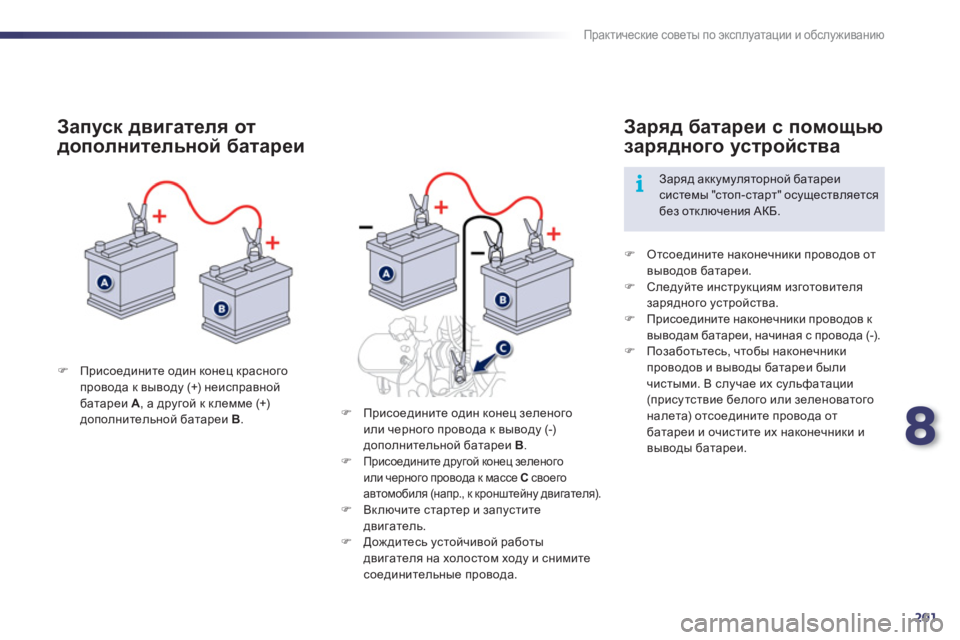

)Ijbkh_^bgbl_ один конец красного
провода к выводу (+) неисправнойбатареи A, а другой к клемме (+)дополнительной батареи B
.


Запуск двигателя от
дополнительной батареи
)
Отсоедините наконечники проводов от
выводов батареи.
)
Следуйте инструкциям изготовителя
зарядного устройства.)
Присоедините наконечники проводов к
выводам батареи, начиная с провода (-).)
Позаботьтесь, чтобы наконечники
проводов и выводы батареи были
чистыми. В случае их сульфатации (присутствие белого или зеленоватого
налета) отсоедините провода от
батареи и очистите их наконечники и
выводы батареи.


Заряд батареи с помощью
зарядного устройства


Заряд аккумуляторной батареисистемы "стоп-старт" осуществляетсябез отключения АКБ.
)
Присоедините один конец зеленого
или черного провода к выводу (-)
дополнительной батареи
B.)Присоедините другой конец зеленого или черного провода к массе Cсвоего
автомобиля (напр., к кронштейну двигателя).)
Включите стартер и запуститедвигатель.)
Дождитесь устойчивой работы
двигателя на холостом ходу и снимите соединительные провода.

202
!
i
Практические советы по эксплуатации и обслуживанию

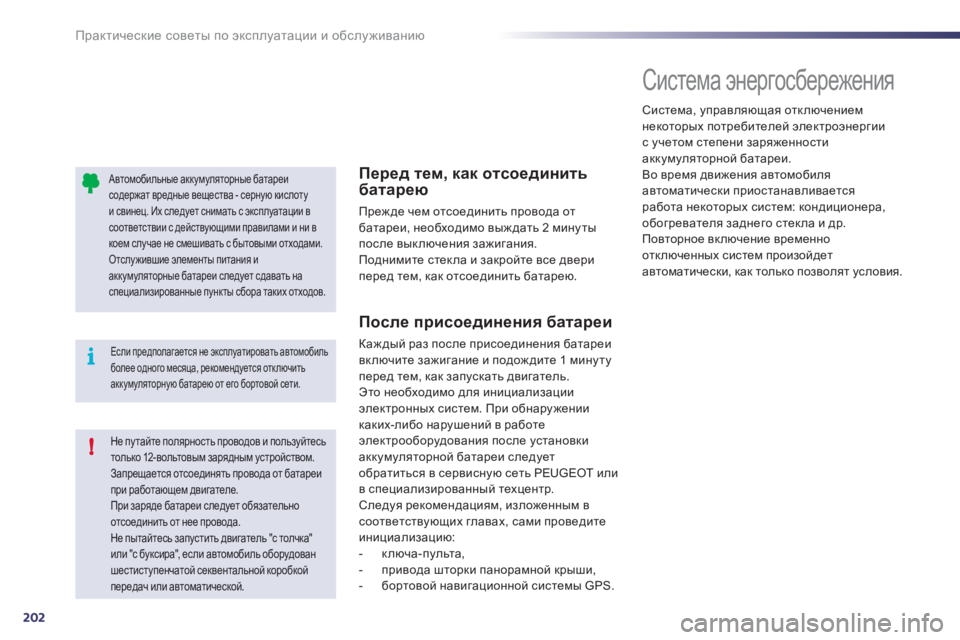

Автомобильные аккумуляторные батареисодержат вредные вещества - серную кислоту и свинец. Их следует снимать с эксплуатации всоответствии с действующими правилами и ни вкоем случае не смешивать с бытовыми отходами. Отслужившие элементы питания и аккумуляторные батареи следует сдавать на специализированные пункты сбора таких отходов.
Не путайте полярность проводов и пользуйтесьтолько 12-вольтовым зарядным устройством.
Запрещается отсоединять провода от батареи при работающем двигателе.
При заряде батареи следует обязательно отсоединить от нее провода. Не пытайтесь запустить двигатель "с толчка"beb "с буксира", если автомобиль оборудованшестиступенчатой секвентальной коробкой передач или автоматической.
Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отключитьаккумуляторную батарею от его бортовой сети.


Перед тем, как отсоединить
батарею

Прежде чем отсоединить провода от
батареи, необходимо выждать 2 мин
уты
после выключения зажигания.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.


После присоединения батареи

Каждый раз после присоединения батареи
включите зажигание и подождите 1 минутуперед тем, как запускать двигатель.Это необходимо для инициализацииэлектронных систем. При обнаружениикаких-либо нарушений в работе
электрооборудования после установки
аккумуляторной батареи следует
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.
Следуя рекомендациям, изложенным всоответствующих главах, сами проведите
инициализацию:


- ключа-пульта,

- привода шторки панорамной крыши,

- бортовой навигационной системы GPS.








Система энергосбережения

Система, управляющая отключением
некоторых потребителей электроэнергии
с учетом степени заряженности
акк
умуляторной батареи.
Во время движения автомобиля
автоматически приостанавливаетсяработа некоторых систем: кондиционера,
обогревателя заднего стекла и др.
Повторное включение временно
отключенных систем произойдетавтоматически, как только позволят условия.

8
203
Практические советы по эксплуатации и обслуживанию

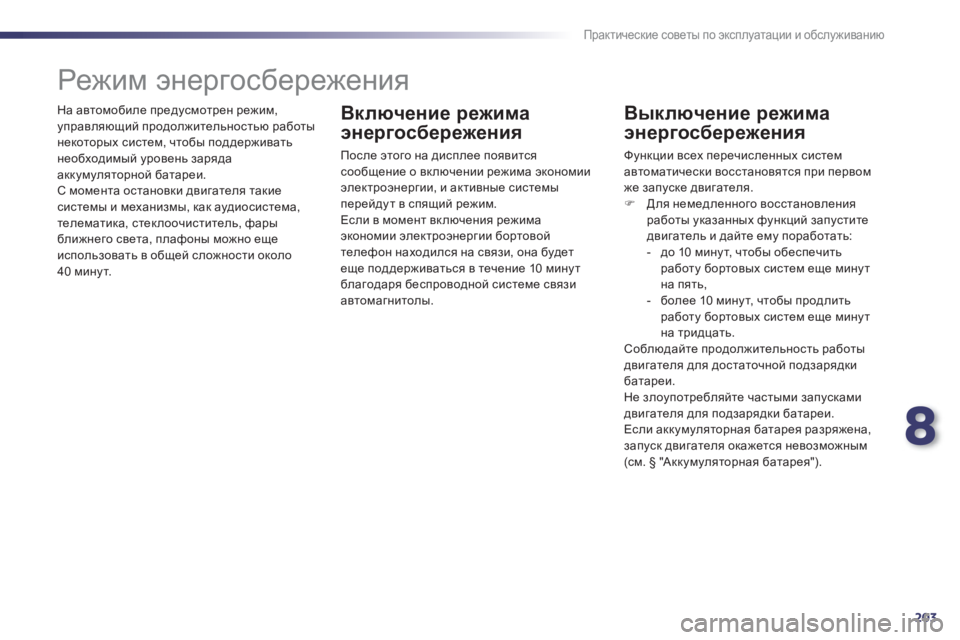

На автомобиле предусмотрен режим, управляющий продолжительностью работы
некоторых систем, чтобы поддерживать
необходимый
уровень заряда
аккумуляторной батареи.
С момента остановки двигателя такиесистемы и механизмы, как аудиосистема, телематика, стеклоочиститель, фарыближнего света, плафоны можно ещеиспользовать в общей сложности около
40 минут.









Режим энергосбережения
Включение режима
эне
ргосбережения
После этого на дисплее появитсясообщение о включении режима экономии электроэнергии, и активные системыперейдут в спящий режим.
Если в момент включения
режимаэкономии электроэнергии бортовойтелефон находился на связи, она будет
еще поддерживаться в течение 10 минут
благодаря беспроводной системе связи
автомагнитолы.


Выключение режима
эне
ргосбережения
Функции всех перечисленных систем
автоматически восстановятся при первом
же запуске двигателя.)
Для немедленного восстановленияработы указанных функций запустите двигатель и дайте ему поработать:
- до 10 минут, чтобы обеспечить работу бортовых систем еще минут
на пять,
- более 10 минут, чтобы продлить работу бортовых систем еще минут
на тридцать.
Соблюдайте продолжительность работы
двигателя для достаточной подзарядки
батареи.
Не зло
употребляйте частыми запусками
двигателя для подзарядки батареи.
Если акк
умуляторная батарея разряжена, запуск двигателя окажется невозможным (см. § "Аккумуляторная батарея").

204
Практические советы по эксплуатации и обслуживанию

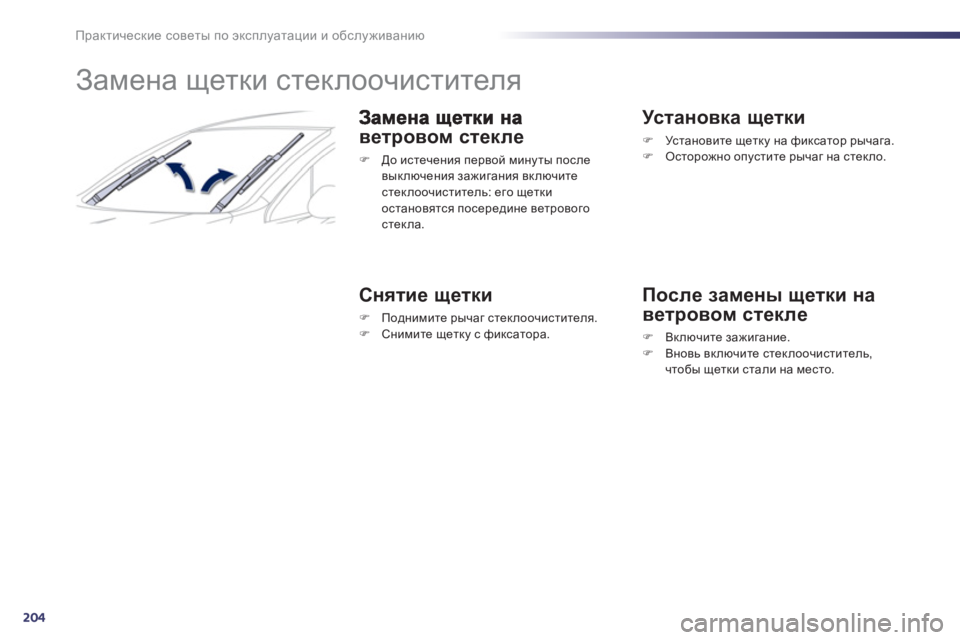

Замена щетки стеклоочистителя
ветровом стекле
)
До истечения первой минуты после
выключения зажигания включите стеклоочиститель: его щеткиостановятся посередине ветрового стекла.


Снятие щетки
)
Поднимите рычаг стеклоочистителя.)
Снимите щетку с фиксатора.


Ус т а н о в к а щетки
)Ус т а н о в и т е щетку на фиксатор рычага.)Осторожно опустите рычаг на стекло.


После замены щетки на
в
етровом стекле
)Включите зажигание. )Вновь включите стеклоочиститель,
чтобы щетки стали на место.

8
205
i
Практические советы по эксплуатации и обслуживанию

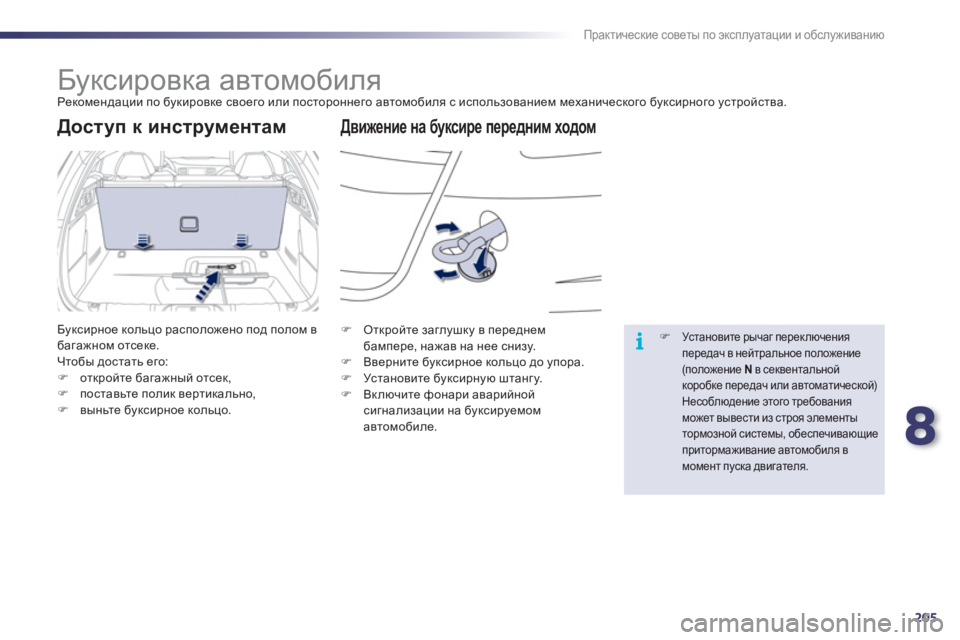

Буксировка автомобиля
Рекомендации по букировке своего или постороннего автомобиля с использованием механического буксирного устройства.

Движение на буксире передним ходом Доступ к инструментам

Буксирное кольцо расположено под полом в багажном отсеке.
Чтобы достать его:
)откройте багажный отсек, )поставьте полик вертикально,)выньте буксирное кольцо.

)
Откройте заглушку в переднем
бампере, нажав на нее снизу. )
Вверните буксирное кольцо до упора.)
Ус т а н о в и т е буксирную штангу. )
Включите фонари аварийной сигнализации на буксируемомавтомобиле.
)Установите рычаг переключенияпередач в нейтральное положение (положение Nв секвентальнойкоробке передач или автоматической)
Несоблюдение этого требования может вывести из строя элементы тормозной системы, обеспечивающиепритормаживание автомобиля в момент пуска двигателя.

206
!
Практические советы по эксплуатации и обслуживанию

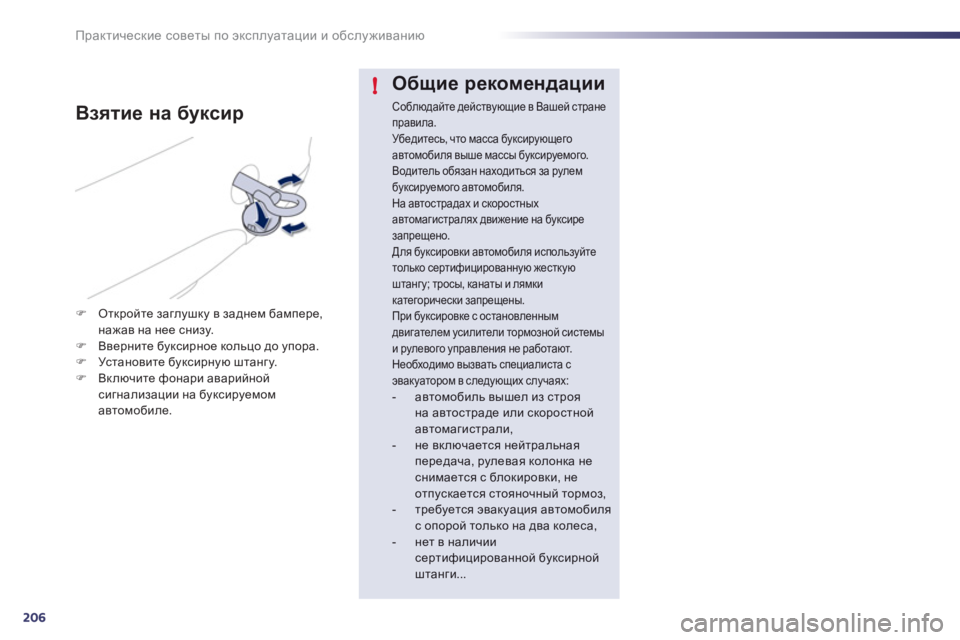

Общие рекомендации
Соблюдайте действующие в Вашей странеправила. Убедитесь, что масса буксирующего автомобиля выше массы буксируемого. Водитель обязан находиться за рулембуксируемого автомобиля. На автострадах и скоростныхавтомагистралях движение на буксире запрещено.Для буксировки автомобиля используйте только сертифицированную жесткуюштангу; тросы, канаты и лямки категорически запрещены.При буксировке с остановленным двигателем усилители тормозной системы и рулевого управления не работают. Необходимо вызвать специалиста с эвакуатором в следующих случаях: - автомобиль вышел из строя на автостраде или скоростной автомагистрали,
- не включается нейтральная передача, рулевая колонка не снимается с блокировки, неотпускается стояночный тормоз, - требуется эвакуация автомобиляс опорой только на два колеса,- нет в наличиисертифицированной буксирной штанги...

Взятие на буксир
)Откройте заглушку в заднем бампере, нажав на нее снизу.)Вверните буксирное кольцо до упора. )Ус т а н о в и т е буксирную штангу.)Включите фонари аварийной сигнализации на буксируемомавтомобиле.
