2012 Peugeot 508 Инструкция по эксплуатации (in Russian)

8
191
Практические советы по эксплуатации и обслуживанию

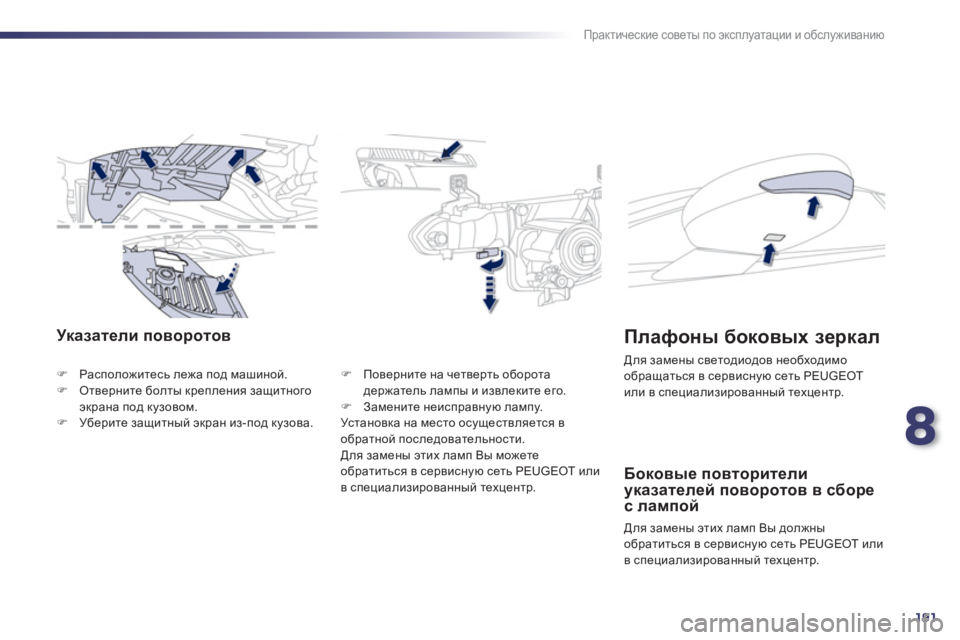

Указатели поворотов
)Расположитесь лежа под машиной. )Отверните болты крепления защитного экрана под кузовом. )Уберите защитный экран из-под кузова.
)
Поверните на четверть оборота
держатель лампы и извлеките его.)
Замените неисправную лампу.
Ус т а н о в к а на место осуществляется в
обратной последовательности.
Для замены этих ламп Вы можете
обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.Боковые повторители указателей поворотов в сборес лампой
Для замены этих ламп Вы должны
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.

Плафоны боковых зеркал
Для замены светодиодов необходимообращаться в сервисную сеть PEUGEOT
или в специализированный техцентр.

192
i
Практические советы по эксплуатации и обслуживанию
1.Стоп-сигналы (светодиоды - LED).2.Фонари заднего хода (P21W).3.Указатели поворотов (PY21W - желтые).4.Klhyghqgu_ огни (светодиоды - LED).5.Противотуманные фары (H21W).

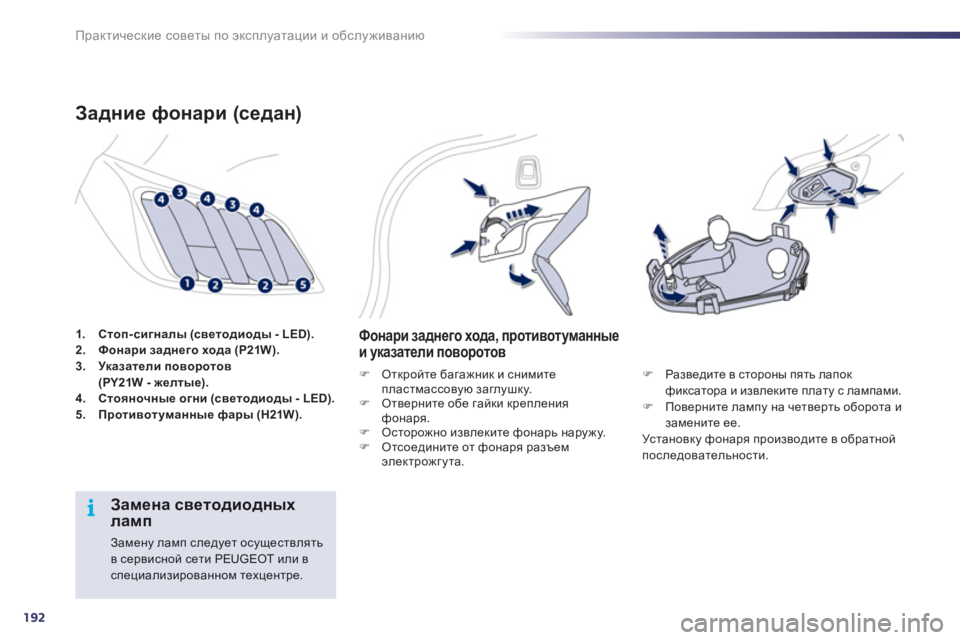

Задние фонари (седан)
Фонари заднего хода, противотуманные
и указатели поворотов
)
Откройте багажник и снимите
пластмассовую заглушку.)
Отверните обе гайки крепленияфонаря. )
Осторожно извлеките фонарь наружу.)
Отсоедините от фонаря разъем электрожгута.
)Разведите в стороны пять лапок фиксатора и извлеките плату с лампами. )Поверните лампу на четверть оборота изамените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.




Замена светодиодныхламп

Замену ламп следует осуществлятьв сервисной сети PEUGEOT или вспециализированном техцентре.

8
193
i
Практические советы по эксплуатации и обслуживанию
1.Стоп-сигналы (светодиодные лампы).2. NhgZjb заднего хода (W19W).3.Указатели поворотов (PY21W сжелтой колбой).4.Klhyghqgu_ огни (светодиодныелампы).5.Противотуманные фары(k\_lh^bh^gu_ лампы).




















Задние фонари (SW)
)
Откройте багажник и снимите заглушку,
закрывающую доступ к фонарю. )
Снимите уплотняющую прокладку из
пенопласта. ) Отсоедините от фонаря разъемэлектрожгута. )
Отверните гайку крепления фонаря.
Указатели поворотов(gZ крыльях)
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.) Освободите от фиксаторов плату с лампами. )
Поверните лампу на четверть оборота изамените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.


Замена светодиодныхламп
Замену ламп следует осуществлятьв сервисной сети PEUGEOT или вспециализированном техцентре.

194
Практические советы по эксплуатации и обслуживанию

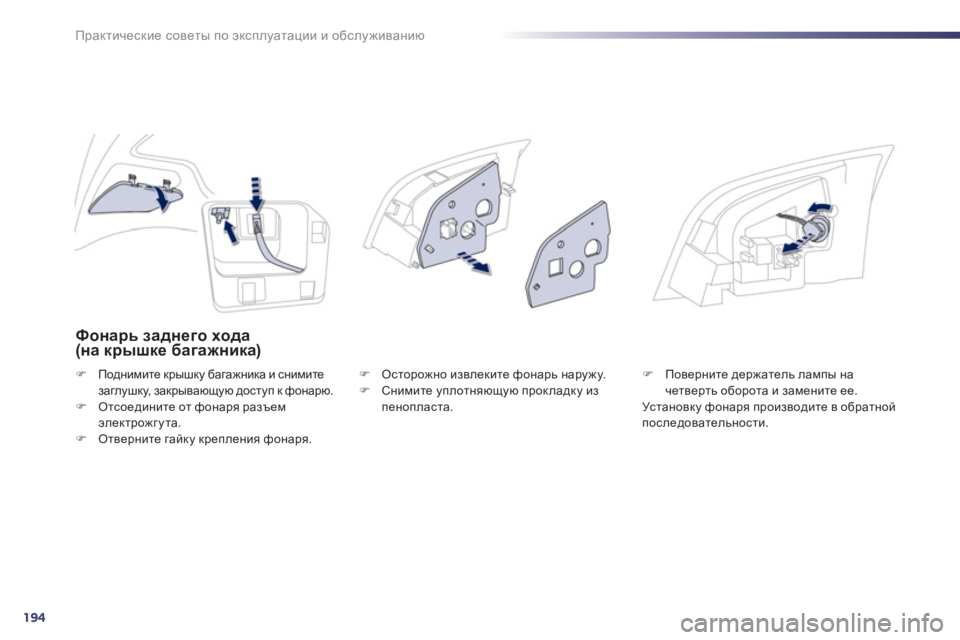

Фонарь заднего хода (на крышке багажника)рр
)Ih^gbfbl_ крышку багажника и снимите заглушку, закрывающую доступ к фонарю. )Отсоедините от фонаря разъемэлектрожгута. )Отверните гайку крепления фонаря.
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.
)Поверните держатель лампы на
четверть оборота и замените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.

8
195
Практические советы по эксплуатации и обслуживанию

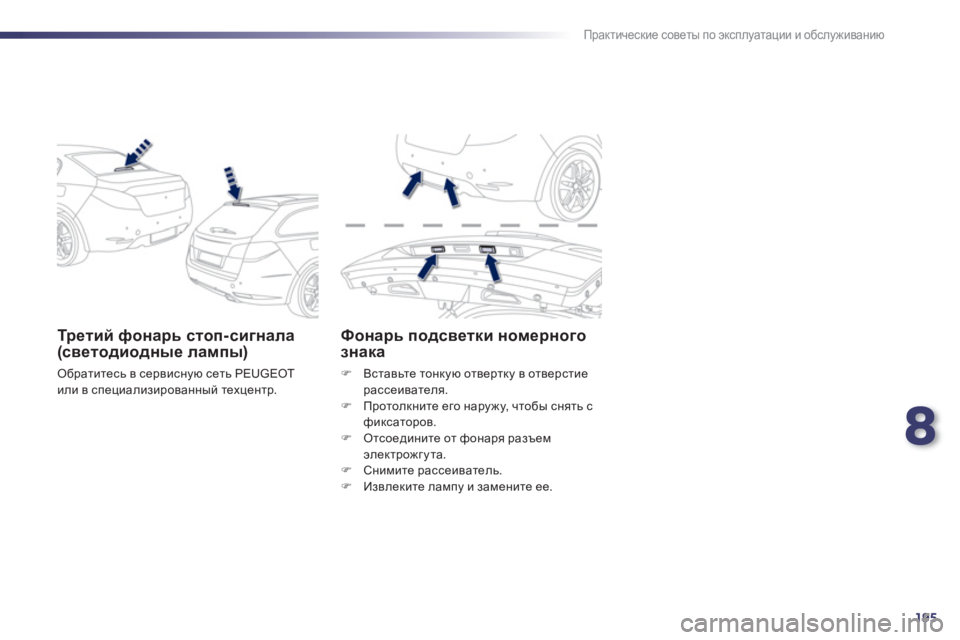

Третий фонарь стоп-сигнала (светодиодные лампы)

Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Фонарь подсветки номерногознака
)
Вставьте тонкую отвертку в отверстиерассеивателя. )
Протолкните его наружу, чтобы снять с фиксаторов.)
Отсоедините от фонаря разъемэлектрожгута. )
Снимите рассеиватель. )
Извлеките лампу и замените ее.

196
i
!
Практические советы по эксплуатации и обслуживанию





















Замена электрического предохранителя
Пинцет для демонтажа предохранителя
находится в перчаточном ящике.

Доступ к инструментам

Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности. )
Определите сгоревший предохранитель
по состоянию его плавкого элемента.


Снятие и установка предохранителя
Исправный предохранитель K]hj_\rbc предохранитель
)
Для извлечения предохранителя
пользуйтесь специальным пинцетом. )
Перегоревший предохранительследует всегда заменять новым
предохранителем точно такого же
н
оминала. ) Проверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.

Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашегоавтомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией "Автомобили PEUGEOT", либо установленногос нарушением ее инструкций.В особенности это относится к включенному дополнительному электрооборудованию, потребляющемуток в сумме более 10 мА.


Монтаж дополнительного электрооборудования

Система электрооборудования Вашего автомобиля рассчитана на работу как состандартным электрооборудованием,так и с дополнительными устройствами. Прежде чем устанавливать насвой автомобиль дополнительныеэлектроприборы или электронные устройства, проконсультируйтесь в сервисной сети PEUGEOT или в специализированном техцентре.

8
197
Практические советы по эксплуатации и обслуживанию
в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям
)Откройте откидную плату и небольшим усилием преодолейте сопротивление упоров.
Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F6 A или B15
Автомагнитола.
F
83 Охранная сигнализация.
F1
310 Передний прикуриватель.
F1410
Передняя розетка 12 В.
F1
63 Задний плафон, индивидуальные светильники.
F17
3 Передний плафон, косметическое зеркало.
F2
8 A или B15 Автомагнитола.
F3
020 Очиститель заднего стекла.
F32 10
Ус и л и т е л ь а
удиосистемы.

198
Практические советы по эксплуатации и обслуживанию
Предохранитель

N°Номинальный ток,

АЗащищаемая цепь
F315
Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
F415
Розетка 12 В в багажнике.
F530 Задний импульсный стеклоподъемник.
F
630
Передний импульсный стеклоподъемник.
F1
120
Блок цепи буксирного устройства.
F12 20
Ус и л и т е л ь а
удиосистемы.
F1
520
Потолочная шторка панорамной стеклянной крыши (SW)
F165 Плата стеклоподъемника водителя.
Предохранители за
п
ерчаточным ящиком
